XAS186空压机工作原理及维修

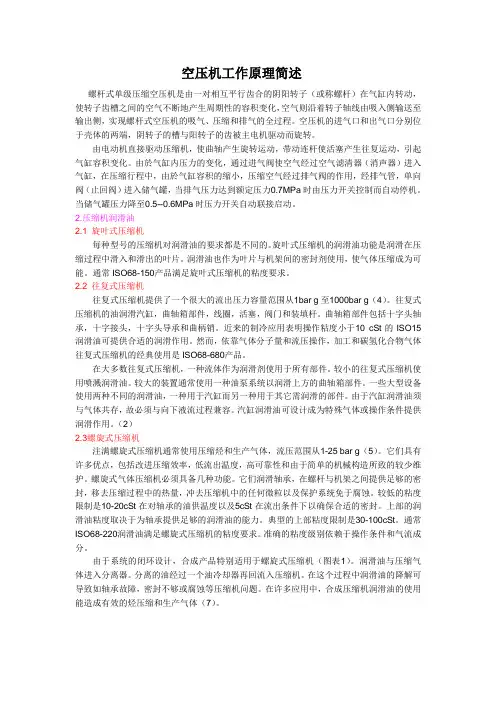

空压机工作原理简述螺杆式单级压缩空压机是由一对相互平行齿合的阴阳转子（或称螺杆）在气缸内转动，使转子齿槽之间的空气不断地产生周期性的容积变化，空气则沿着转子轴线由吸入侧输送至输出侧，实现螺杆式空压机的吸气、压缩和排气的全过程。

空压机的进气口和出气口分别位于壳体的两端，阴转子的槽与阳转子的齿被主电机驱动而旋转。

由电动机直接驱动压缩机，使曲轴产生旋转运动，带动连杆使活塞产生往复运动，引起气缸容积变化。

由於气缸内压力的变化，通过进气阀使空气经过空气滤清器（消声器）进入气缸，在压缩行程中，由於气缸容积的缩小，压缩空气经过排气阀的作用，经排气管，单向阀（止回阀）进入储气罐，当排气压力达到额定压力0.7MPa时由压力开关控制而自动停机。

当储气罐压力降至0.5--0.6MPa时压力开关自动联接启动。

2.压缩机润滑油2.1 旋叶式压缩机每种型号的压缩机对润滑油的要求都是不同的。

旋叶式压缩机的润滑油功能是润滑在压缩过程中滑入和滑出的叶片。

润滑油也作为叶片与机架间的密封剂使用，使气体压缩成为可能。

通常ISO68-150产品满足旋叶式压缩机的粘度要求。

2.2 往复式压缩机往复式压缩机提供了一个很大的流出压力容量范围从1bar g至1000bar g（4）。

往复式压缩机的油润滑汽缸，曲轴箱部件，线圈，活塞，阀门和装填杆。

曲轴箱部件包括十字头轴承，十字接头，十字头导承和曲柄销。

近来的制冷应用表明操作粘度小于10 cSt的ISO15润滑油可提供合适的润滑作用。

然而，依靠气体分子量和流压操作，加工和碳氢化合物气体往复式压缩机的经典使用是ISO68-680产品。

在大多数往复式压缩机，一种流体作为润滑剂使用于所有部件。

较小的往复式压缩机使用喷溅润滑油。

较大的装置通常使用一种油泵系统以润滑上方的曲轴箱部件。

一些大型设备使用两种不同的润滑油，一种用于汽缸而另一种用于其它需润滑的部件。

由于汽缸润滑油须与气体共存，故必须与向下液流过程兼容。

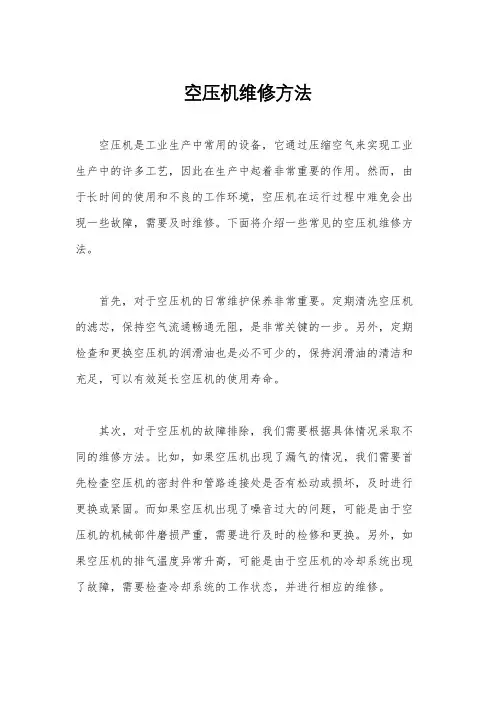

空压机维修方法空压机是工业生产中常用的设备，它通过压缩空气来实现工业生产中的许多工艺，因此在生产中起着非常重要的作用。

然而，由于长时间的使用和不良的工作环境，空压机在运行过程中难免会出现一些故障，需要及时维修。

下面将介绍一些常见的空压机维修方法。

首先，对于空压机的日常维护保养非常重要。

定期清洗空压机的滤芯，保持空气流通畅通无阻，是非常关键的一步。

另外，定期检查和更换空压机的润滑油也是必不可少的，保持润滑油的清洁和充足，可以有效延长空压机的使用寿命。

其次，对于空压机的故障排除，我们需要根据具体情况采取不同的维修方法。

比如，如果空压机出现了漏气的情况，我们需要首先检查空压机的密封件和管路连接处是否有松动或损坏，及时进行更换或紧固。

而如果空压机出现了噪音过大的问题，可能是由于空压机的机械部件磨损严重，需要进行及时的检修和更换。

另外，如果空压机的排气温度异常升高，可能是由于空压机的冷却系统出现了故障，需要检查冷却系统的工作状态，并进行相应的维修。

此外，空压机在运行过程中还会出现一些常见的故障，比如压缩机无法启动、排气压力不稳定等问题。

对于这些故障，我们需要根据实际情况进行维修。

比如，对于压缩机无法启动的问题，我们需要检查电源线路是否正常，电机是否损坏等；对于排气压力不稳定的问题，可能是由于空压机的压力开关调节不当，需要重新调节。

综上所述，空压机的维修方法主要包括日常维护保养和故障排除两个方面。

通过定期清洗滤芯、更换润滑油等日常维护措施，可以有效延长空压机的使用寿命；而对于空压机出现的各种故障，我们需要根据具体情况采取相应的维修方法，及时排除故障，保证空压机的正常运行。

希望以上内容对您有所帮助，谢谢阅读。

空压机的日常维护及故障处理空压机作为一种常见的机械设备，在工业生产中发挥着重要的作用。

为了确保空压机的正常运行和使用寿命，日常维护非常重要。

本文将介绍空压机的日常维护及常见故障的处理方法。

一、空压机的日常维护1. 定期检查和更换油液：空压机的正常运行离不开润滑油的正常供给。

定期检查油位，确保油液充足，同时要注意检查油液的清洁度。

如果发现油液污浊、有异物等问题，应及时更换油液。

注意选择适合空压机的润滑油，按照厂家要求加入。

2. 清洁空压机滤芯：滤芯是阻止灰尘和杂质进入空压机配气部分的重要组成部分。

定期清洗滤芯，去除粉尘和污垢，确保其通畅，避免阻塞。

3. 清洁冷却器和冷却液：冷却器的正常运行对于保持空压机温度的稳定非常重要。

定期检查冷却液的浓度和循环情况，确保冷却效果良好。

同时，定期清洁冷却器表面的灰尘和污垢，避免影响散热效果。

4. 定期检查紧固件：空压机工作时会产生振动，因此定期检查紧固件的松动情况非常重要。

检查压缩机的各个部件，包括连接螺栓、螺母等，确保其牢固可靠。

5. 频繁排水和清洗：空压机在运行过程中会产生大量的水分和污垢，这些物质会在空压机内部积累，影响其正常运行。

因此，要定期排放积水，并清洗空压机内部的管道和滤清器。

二、空压机常见故障及处理方法1. 压力过高或过低：如果空压机的输出压力异常，可能是由于调压器故障导致的。

解决方法是检查调压器的工作状态，如有需要，调整或更换调压器。

2. 压缩机排气温度过高：如果压缩机排气温度过高，可能会导致设备过热，甚至损坏。

可能的原因包括冷却系统故障、冷却液不足等。

解决方法是检查冷却系统的运行情况，并及时添加或更换冷却液。

3. 压缩机异响：如果压缩机出现异常的噪音，可能是由于轴承磨损、齿轮损坏等原因导致的。

解决方法是及时更换需要维修的零件，并保持轴承和齿轮的润滑。

4. 气体泄漏：气体泄漏会导致空压机的工作效率下降，甚至无法正常工作。

解决方法是检查压缩机和管道的密封情况，并及时修理或更换密封件。

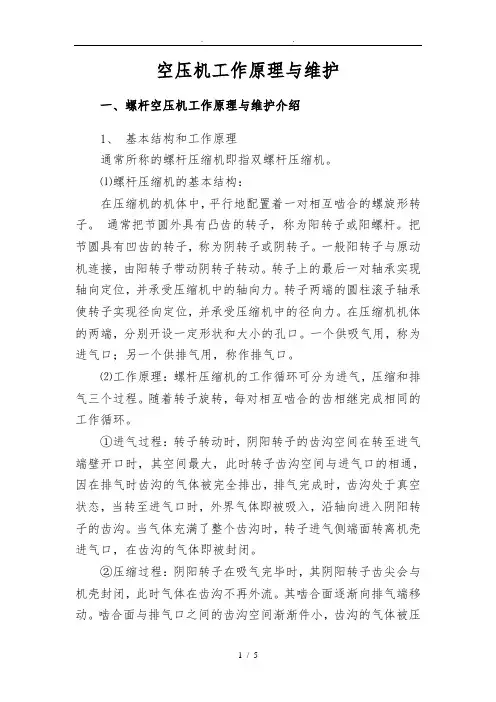

空压机工作原理与维护一、螺杆空压机工作原理与维护介绍1、基本结构和工作原理通常所称的螺杆压缩机即指双螺杆压缩机。

⑴螺杆压缩机的基本结构：在压缩机的机体中，平行地配置着一对相互啮合的螺旋形转子。

通常把节圆外具有凸齿的转子，称为阳转子或阳螺杆。

把节圆具有凹齿的转子，称为阴转子或阴转子。

一般阳转子与原动机连接，由阳转子带动阴转子转动。

转子上的最后一对轴承实现轴向定位，并承受压缩机中的轴向力。

转子两端的圆柱滚子轴承使转子实现径向定位，并承受压缩机中的径向力。

在压缩机机体的两端，分别开设一定形状和大小的孔口。

一个供吸气用，称为进气口；另一个供排气用，称作排气口。

⑵工作原理：螺杆压缩机的工作循环可分为进气，压缩和排气三个过程。

随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。

①进气过程：转子转动时，阴阳转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子齿沟空间与进气口的相通，因在排气时齿沟的气体被完全排出，排气完成时，齿沟处于真空状态，当转至进气口时，外界气体即被吸入，沿轴向进入阴阳转子的齿沟。

当气体充满了整个齿沟时，转子进气侧端面转离机壳进气口，在齿沟的气体即被封闭。

②压缩过程：阴阳转子在吸气完毕时，其阴阳转子齿尖会与机壳封闭，此时气体在齿沟不再外流。

其啮合面逐渐向排气端移动。

啮合面与排气口之间的齿沟空间渐渐件小，齿沟的气体被压缩压力提高。

③排气过程：当转子的啮合端面转到与机壳排气口相通时，被压缩的气体开始排出，直至齿尖与齿沟的啮合面移至排气端面，此时阴阳转子的啮合面与机壳排气口的齿沟空间为0，即完成排气过程，在此同时转子的啮合面与机壳进气口之间的齿沟长度又达到最长，进气过程又再进行。

从上述工作原理可以看出，螺杆压缩机是一种工作容积作回转运动的容积式气体压缩机械。

气体的压缩依靠容积的变化来实现，而容积的变化又是借助压缩机的一对转子在机壳作回转运动来达到。

2、螺杆压缩机的特点：就气体压力提高的原理而言，螺杆压缩机与活塞压缩机相同，都属容积式压缩机。

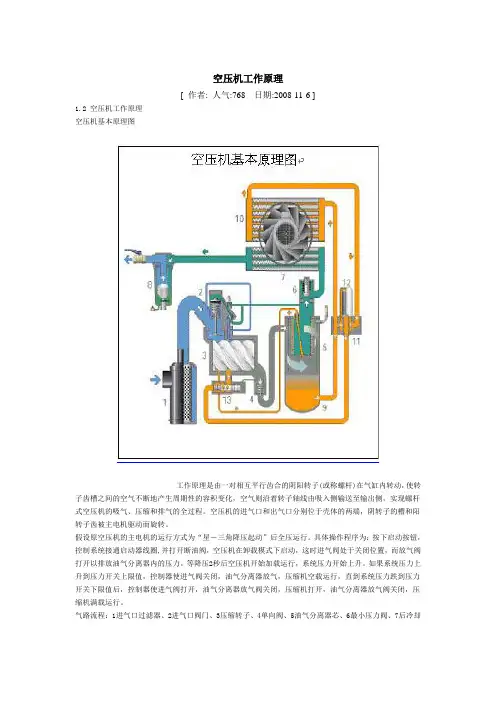

空压机工作原理[ 作者: 人气:768日期:2008-11-6 ]1.2 空压机工作原理空压机基本原理图工作原理是由一对相互平行齿合的阴阳转子(或称螺杆)在气缸内转动，使转子齿槽之间的空气不断地产生周期性的容积变化，空气则沿着转子轴线由吸入侧输送至输出侧，实现螺杆式空压机的吸气、压缩和排气的全过程。

空压机的进气口和出气口分别位于壳体的两端，阴转子的槽和阳转子齿被主电机驱动而旋转。

假设原空压机的主电机的运行方式为“星－三角降压起动”后全压运行。

具体操作程序为：按下启动按钮，控制系统接通启动器线圈,并打开断油阀，空压机在卸载模式下启动，这时进气阀处于关闭位置，而放气阀打开以排放油气分离器内的压力。

等降压2秒后空压机开始加载运行，系统压力开始上升。

如果系统压力上升到压力开关上限值，控制器使进气阀关闭，油气分离器放气，压缩机空载运行，直到系统压力跌到压力开关下限值后，控制器使进气阀打开，油气分离器放气阀关闭，压缩机打开，油气分离器放气阀关闭，压缩机满载运行。

气路流程：1进气口过滤器、2进气口阀门、3压缩转子、4单向阀、5油气分离器芯、6最小压力阀、7后冷却器、8水分离器。

油路流程：9油箱、10油冷却器、11温度调节旁通阀、12油过滤器、13油停止阀。

1.3 原空压机问题分析● 主电机虽然星-角降压起动，但起动时的电流仍然很大，会影响电网的稳定及其它用电设备的运行安全；● 主电机时常空载运行，属非经济运行，电能浪费严重；● 主电机工频运行致使空压机运行时噪音很大；● 主电机工频起动设备的冲击大，电机轴承的磨损大，所以维护工作时量大。

1.4 变频节能1.4.1 产品运用原理由变频器，压力变送器、电机、螺旋转子组成压力闭环控制系统自动调节电机转速使储气罐内空气压力稳定在设定范围内，进行恒压控制。

反馈压力与设定压力进行比较运算，实时控制变频器的输出，从而调节电机转速，使储气罐内空气压力稳定在设定压力上。

空压机的变频调速系统通常以输出压力作为控制对象,如下图所示.由压力传感器取出的反馈信号,接至控制器,与预置的给定信号相比较,经控制器调节后的综合信号接至变频器的给定端,从而决定电动机的工作频率和转速。

空压机常见故障及维修方法
空压机是一种常见的工业设备，广泛应用于各种生产领域。

然而，由于长时间
运行和日常使用不当，空压机常常会出现各种故障。

本文将介绍空压机常见的故障及相应的维修方法，希望能够帮助大家更好地了解和维护空压机设备。

1. 压缩机无法启动。

当空压机的压缩机无法启动时，首先要检查电源是否正常，保险丝是否熔断。

如果电源和保险丝都正常，就需要检查压缩机的电机是否损坏，电路是否短路。

如果发现电机故障，需要及时更换电机；如果是电路故障，需要修复电路故障。

2. 压缩机噪音大。

压缩机噪音大的原因可能是轴承损坏、齿轮磨损或者机械部件松动。

在这种情
况下，需要及时清洁和更换轴承、齿轮，并且检查机械部件的连接情况，确保紧固。

3. 压缩机排气温度过高。

当压缩机排气温度过高时，可能是因为压缩机冷却系统故障，导致冷却效果不佳。

这时需要检查冷却系统的冷却水流量和压力，确保冷却系统正常运行。

4. 压缩机出现漏气现象。

压缩机出现漏气现象可能是因为密封件老化损坏或者管道连接松动。

在这种情
况下，需要及时更换密封件，并且检查管道连接情况，确保紧固。

5. 压缩机压力不稳定。

当压缩机的输出气压不稳定时，可能是因为调压阀故障或者压力传感器故障。

需要检查调压阀和压力传感器的工作情况，及时更换损坏的部件。

维护空压机设备需要及时发现并解决各种故障，确保设备的正常运行。

希望本文介绍的空压机常见故障及维修方法能够帮助大家更好地维护和保养空压机设备，延长设备的使用寿命，提高生产效率。

空压机工作原理及结构图解析
空压机是一种常用的工业设备，它通过压缩空气来实现各种工业生产过程中的
动力传递和气体增压。

本文将对空压机的工作原理和结构进行详细解析，帮助读者更好地了解空压机的工作机制。

空压机的工作原理主要包括吸气、压缩、排气和冷却四个过程。

首先，空气通
过进气口被吸入到空压机内部，然后经过压缩机构的作用，气体被压缩成高压气体，最后通过排气口排出。

在这个过程中，空压机需要不断地进行压缩和排气，以保证输出的气体压力和流量稳定。

同时，为了防止空气温度过高，空压机还需要进行冷却处理，确保设备的正常运行。

空压机的结构主要包括压缩机、冷却系统、控制系统和排气系统。

压缩机是空
压机的核心部件，它通过不断地运动来实现气体的压缩。

冷却系统主要用于降低空气温度，防止设备过热损坏。

控制系统则用于监控和调节空压机的运行状态，确保设备的安全和稳定运行。

排气系统则用于将压缩后的气体排出，以满足不同工艺过程的需求。

在实际工作中，空压机的选型和使用需要根据具体的工艺要求和气体压力流量
来进行合理选择。

同时，对空压机的维护和保养也是非常重要的，定期清洗和更换滤芯、润滑油等部件，可以有效延长设备的使用寿命，保证设备的正常运行。

总的来说，空压机是一种非常重要的工业设备，它在各种工业生产过程中都有
着广泛的应用。

通过对空压机的工作原理和结构进行详细解析，希望读者能够更好地理解空压机的工作机制，为实际工作中的选型和使用提供参考依据。

空压机的结构与工作原理空压机是一种广泛应用于工业领域的机械设备，用于将空气压缩成高压气体储存或供应给其他设备使用。

空压机的结构和工作原理对于了解其工作原理和维护保养非常重要。

空压机的主要结构包括压缩机、电动机、冷却系统、储气罐和控制系统等。

其中，压缩机是空压机的核心部件，其负责将外界空气吸入并进行压缩。

电动机为压缩机提供动力，冷却系统用于降低空气温度，防止过热对设备造成损坏。

储气罐用于储存压缩空气，以便随时供应给其他设备使用。

控制系统则负责监控和控制空压机的运行。

空压机的工作原理基于压缩空气的物理性质。

首先，空压机的压缩机会将外界空气通过吸气阀进入压缩室中。

然后，压缩机内的活塞或螺杆等机械部件会运动，使空气逐渐被压缩，并减小其体积。

在这个过程中，空气的压力和温度逐渐增加。

最后，压缩机将压缩好的空气排出到储气罐内，待需要时通过供气管道供应给其他设备。

空压机的工作过程还涉及到几个关键问题，如放气阀、冷却器和油分离器的作用。

放气阀用于排除压缩后产生的热气体，以保持压缩机的工作稳定。

冷却器则通过排气冷却装置来冷却压缩机内的气体温度，防止过热。

油分离器则负责分离和过滤空气中的润滑油，以保持压缩空气的纯净。

维护空压机的关键在于定期检查和保养。

首先，需要定期清洁和更换空气滤芯和油滤芯，以避免过度阻塞和油污造成的损坏。

其次，要保持压缩机的润滑系统正常运作，及时更换润滑油，确保压缩机的运转顺畅。

此外，还应定期检查并清理冷却系统，防止堵塞和过热。

综上所述，空压机的结构和工作原理相互关联，对了解其运行原理和维护保养至关重要。

通过正确的维护和保养，可以提高空压机的使用寿命，确保其高效稳定地工作。

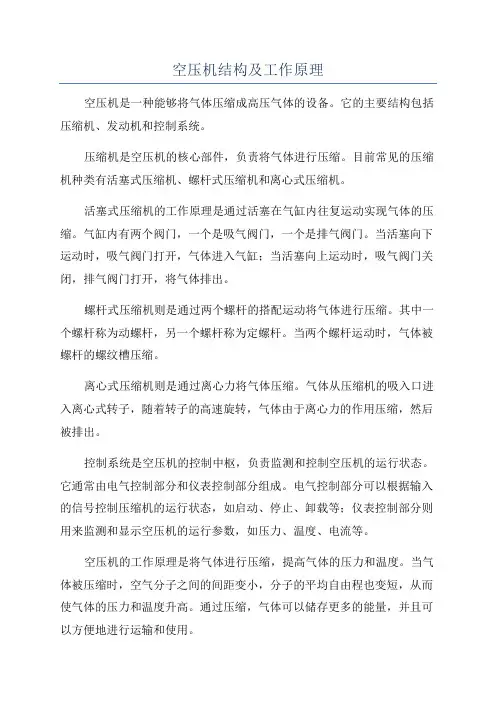

空压机结构及工作原理空压机是一种能够将气体压缩成高压气体的设备。

它的主要结构包括压缩机、发动机和控制系统。

压缩机是空压机的核心部件，负责将气体进行压缩。

目前常见的压缩机种类有活塞式压缩机、螺杆式压缩机和离心式压缩机。

活塞式压缩机的工作原理是通过活塞在气缸内往复运动实现气体的压缩。

气缸内有两个阀门，一个是吸气阀门，一个是排气阀门。

当活塞向下运动时，吸气阀门打开，气体进入气缸；当活塞向上运动时，吸气阀门关闭，排气阀门打开，将气体排出。

螺杆式压缩机则是通过两个螺杆的搭配运动将气体进行压缩。

其中一个螺杆称为动螺杆，另一个螺杆称为定螺杆。

当两个螺杆运动时，气体被螺杆的螺纹槽压缩。

离心式压缩机则是通过离心力将气体压缩。

气体从压缩机的吸入口进入离心式转子，随着转子的高速旋转，气体由于离心力的作用压缩，然后被排出。

控制系统是空压机的控制中枢，负责监测和控制空压机的运行状态。

它通常由电气控制部分和仪表控制部分组成。

电气控制部分可以根据输入的信号控制压缩机的运行状态，如启动、停止、卸载等；仪表控制部分则用来监测和显示空压机的运行参数，如压力、温度、电流等。

空压机的工作原理是将气体进行压缩，提高气体的压力和温度。

当气体被压缩时，空气分子之间的间距变小，分子的平均自由程也变短，从而使气体的压力和温度升高。

通过压缩，气体可以储存更多的能量，并且可以方便地进行运输和使用。

空压机的应用十分广泛，常用于工业生产中的气动设备、制氮设备、制气设备等。

空压机的性能指标包括排气量、压力、效率和噪音等。

在选择空压机时，需要根据实际需要的气体压力和流量进行合理的选择，以确保满足生产和使用的需求。

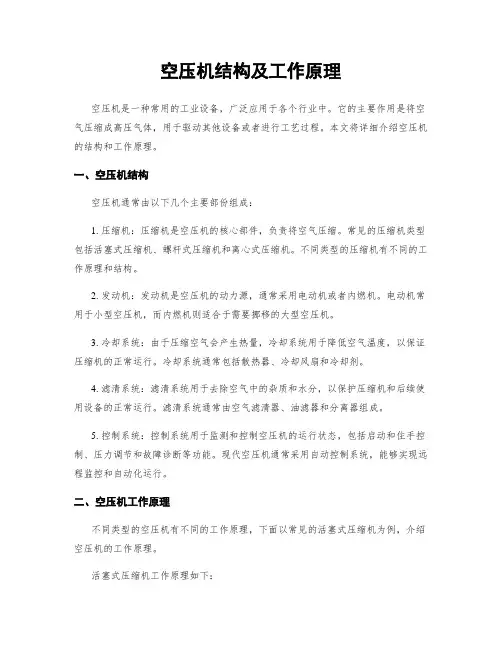

空压机结构及工作原理空压机是一种常用的工业设备，广泛应用于各个行业中。

它的主要作用是将空气压缩成高压气体，用于驱动其他设备或者进行工艺过程。

本文将详细介绍空压机的结构和工作原理。

一、空压机结构空压机通常由以下几个主要部份组成：1. 压缩机：压缩机是空压机的核心部件，负责将空气压缩。

常见的压缩机类型包括活塞式压缩机、螺杆式压缩机和离心式压缩机。

不同类型的压缩机有不同的工作原理和结构。

2. 发动机：发动机是空压机的动力源，通常采用电动机或者内燃机。

电动机常用于小型空压机，而内燃机则适合于需要挪移的大型空压机。

3. 冷却系统：由于压缩空气会产生热量，冷却系统用于降低空气温度，以保证压缩机的正常运行。

冷却系统通常包括散热器、冷却风扇和冷却剂。

4. 滤清系统：滤清系统用于去除空气中的杂质和水分，以保护压缩机和后续使用设备的正常运行。

滤清系统通常由空气滤清器、油滤器和分离器组成。

5. 控制系统：控制系统用于监测和控制空压机的运行状态，包括启动和住手控制、压力调节和故障诊断等功能。

现代空压机通常采用自动控制系统，能够实现远程监控和自动化运行。

二、空压机工作原理不同类型的空压机有不同的工作原理，下面以常见的活塞式压缩机为例，介绍空压机的工作原理。

活塞式压缩机工作原理如下：1. 吸气过程：活塞向下运动，气缸内形成负压，吸入外部空气。

此时，进气阀门打开，将空气引入气缸。

2. 压缩过程：活塞向上运动，气缸内的空气被压缩。

此时，进气阀门关闭，排气阀门打开，将压缩空气排出。

3. 排气过程：活塞继续向上运动，将压缩空气排出气缸。

此时，排气阀门关闭，压缩空气进入储气罐或者输送管道。

4. 循环重复：活塞不断往复运动，循环进行吸气、压缩和排气过程，实现连续的空气压缩。

活塞式压缩机的工作原理基于活塞在气缸内的往复运动，通过改变活塞的运动速度温和缸容积，可以实现不同压力和流量的空气压缩。

三、空压机的应用空压机广泛应用于各个行业中，以下是一些常见的应用领域：1. 创造业：空压机用于驱动气动工具，如气动钻、气动锤等。

空压机结构及工作原理一、空压机的结构空压机是一种能将空气压缩成高压气体的机械设备。

它由以下几个主要部份组成：1. 压缩机：压缩机是空压机的核心部件，用于将空气压缩成高压气体。

常见的压缩机类型有螺杆式压缩机和活塞式压缩机。

螺杆式压缩机利用螺杆的旋转来实现气体的压缩，而活塞式压缩机则通过活塞的上下运动来实现气体的压缩。

2. 驱动装置：驱动装置用于提供能源，驱动压缩机的运转。

常见的驱动装置有电动机和柴油发动机。

电动机通常用于小型空压机，而柴油发动机则适合于大型空压机。

3. 冷却装置：冷却装置用于降低压缩机运转时产生的热量。

它通常由冷却风扇和散热器组成，通过将空气或者水传导到压缩机的周围来实现冷却。

4. 油系统：油系统用于润滑和冷却压缩机的运转部件，以减少磨损和磨擦。

它包括油箱、油泵、滤清器和冷却器等组成部份。

5. 控制系统：控制系统用于监测和控制空压机的运行状态。

它通常包括压力开关、温度传感器和自动控制器等设备，以确保空压机在安全和高效的状态下运行。

二、空压机的工作原理空压机的工作原理基于气体的压缩过程。

当空气进入压缩机后，压缩机开始运转，将空气逐渐压缩成高压气体。

压缩过程中，空气的体积减小，而压力增加。

具体的工作原理如下：1. 吸气过程：压缩机在运转时，通过吸气阀门将外部空气吸入压缩室。

吸气阀门在压缩机的活塞或者螺杆运动时打开，将大量空气吸入。

2. 压缩过程：在吸气阀门关闭后，压缩机开始将空气压缩。

在活塞式压缩机中，活塞向上运动，将空气压缩在压缩室中；在螺杆式压缩机中，两个螺杆的旋转运动将空气逐渐压缩。

3. 排气过程：当气体压缩到一定压力时，排气阀门打开，将压缩气体排出压缩室。

排气阀门在活塞或者螺杆运动到一定位置时打开，将高压气体排出。

4. 冷却过程：在压缩过程中，由于气体的压缩会产生热量，因此需要通过冷却装置将热量散发出去，以保持空压机的正常运行温度。

5. 控制过程：空压机的控制系统会监测压缩机的运行状态，根据设定的参数控制压缩机的启停和运行时间，以实现自动化控制和节能效果。

空压机结构及工作原理空压机是一种常见的工业设备，广泛应用于各个行业中。

它的主要作用是将空气压缩，并将其储存起来，以便在需要时释放出来。

本文将详细介绍空压机的结构和工作原理。

一、空压机的结构1.1 压缩机压缩机是空压机的核心部件，它负责将空气压缩成高压气体。

压缩机的结构一般包括气缸、活塞、曲轴、连杆等部件。

当活塞向下运动时，气体被吸入气缸，然后活塞向上运动时，气体被压缩，从而提高了气体的压力。

1.2 储气罐储气罐是空压机的一个重要组成部分，它用于储存被压缩的气体。

储气罐通常由钢材制成，具有较高的强度和密封性。

在压缩机将气体压缩后，气体会进入储气罐，并在其中储存起来。

当需要释放气体时，可以通过控制阀门来调节气体的流动。

1.3 控制系统空压机的控制系统用于监测和控制空压机的工作状态。

控制系统通常包括压力传感器、温度传感器、电子控制器等设备。

通过监测气体的压力和温度，控制系统可以实时调节压缩机的工作状态，以保证空压机的安全运行。

二、空压机的工作原理2.1 压缩过程空压机的工作原理是通过压缩过程将气体压缩成高压气体。

在压缩过程中，气体会受到外界的压力作用，使其体积减小，从而提高了气体的压力。

压缩过程一般分为吸气、压缩和排气三个阶段。

2.2 储气过程储气过程是指将被压缩的气体储存起来，以备需要时释放。

在储气过程中，被压缩的气体会进入储气罐，并在其中储存起来。

储气罐具有一定的容积，可以储存大量的气体。

当需要释放气体时，可以通过控制阀门来调节气体的流动。

2.3 控制过程空压机的控制过程是通过控制系统来监测和控制空压机的工作状态。

控制系统可以实时监测气体的压力和温度，并根据设定的参数来调节压缩机的工作状态。

通过控制过程，可以保证空压机的安全运行，并提高其工作效率。

三、空压机的优势3.1 高效节能空压机在压缩过程中可以将气体压缩成高压气体，从而减少了气体的体积，提高了气体的储存密度。

这样可以节省储气罐的空间，并减少了气体的泄漏。

螺杆空压机工作原理及维修中国石油工程建设公司陈海军关键字：空气压缩机油气分离器应用技巧1、引言在油田地面设施建设过程中喷砂除锈、防腐以及热开孔等都离不开动力气源，动力气源主要来自于空气压缩机，其中最广泛使用的是喷油式螺杆空气压缩机。

其特点主要是供气平稳，噪音低，维修率低，可靠性好，符合环保要求，密补了活塞式空气压缩机不足之处。

下面以阿特拉斯XAS186 为例介绍其工作原理及维修。

一、XAS186空压机动力部分XAS186空压机依靠发动机作动力源，发动机驱动通过联轴结带动压缩机主机产生压缩空气。

二、压缩机主机工作原理螺杆式空气压缩机的核心部件是压缩机主机，是容积式压缩机中的一种，空气的压缩是靠装置于机壳内互相平行啮合的阴阳转子的齿槽之容积变化而达到。

转子副在与它精密配合的机壳内转动使转子齿槽之间的气体不断地产生周期性的容积变化而沿着转子轴线，由吸入侧推向排出侧 , 完成吸入、压缩、排气三个工作过程。

三、工作流程空气通过进气过滤器将大气中的灰尘或杂质滤除后，由空气滤清器进入压缩机主机，在压缩过程中与喷入的冷却润滑油混合，经压缩后的混合气体从压缩腔排入油气分离罐，此时压缩排出的含油气体通过碰撞、拦截、重力作用，绝大部份的油介质被分离下来，然后进入油气分离器再次进行分离，得到含油量很少的压缩空气并储存在储气罐里。

空气通过限压阀（MPV）离开储气罐，即使排气阀打开时，此限压阀可以防止储气罐压力下降到最小工作压力以下，以保证足够的喷油量和防止油耗。

四、自动调节系统自动调节系统包括：调节阀RV，卸荷阀UA，速度调节器SR。

压缩机的加载卸荷由连续调节系统控制，机器运行时主机的排气压力阀将集成在卸荷阀UA组件内的放空阀关闭，停机时，储气罐内的空气压力将此阀打开。

当耗气量等于或超过最大排气量时，卸荷阀UV完全打开，速度调节器SR处于油门最大位置，发动机保持在最大加载速度。

当耗气量小于最大排气量时，调节阀RV向卸荷阀UV提供控制气量以减少排气量，并使储气罐压力保持在额度工作压力和相应高于工作压力1.5bar的卸载压力之间。

设备管理人员在给往复式空气空压机换油时，一定要注意以上几点，这样不仅能够确保空气空压机的使用寿命，又能提高空气空压机的工作效率。

家用电冰箱中使用的干燥过滤器分入两种：一种是单孔进口干燥过滤器，两头收缩为单管；另—种是双孔进口的。

它是由铜管制成的壳体两端设置过滤网(一般采用80目至120目的金属网)，中间装入干燥剂而组成。

与管道连接采用硬钎焊．干燥剂不能更换。

维修制冷系统时，应整支更换。

目前有多种物质可以用作干燥利，如无水氯化钙、硅胶和分子筛等。

各种干燥剂特性各不相同，而电冰箱使用的干燥过滤器，由于工作温度较高，故采用球状分子筛或特制的分子筛柱．它对制冷系统中的水份有强烈地吸附作用。

由于水分子直径2.7一3.0a．cfc-12分子直径4.4a．hfc-134a分子直径4.2a，复盛空压机配件分子筛的选取必须使hfc-13物、cfc-12易通过而使水分子被吸附。

因此，对cfc—12系统而言。

选择4a°分子筛(即xh—5型)便能吸附水份，防止冰堵。

干燥过滤器选用和注意事项1)对hfc-134a系统，需选用分子直径介于hfc-134a与水之间的xh-7型或xh-9型分子筛(最大直径3a°．相比之下，后者干燥能力更强．体积更大．效果更好)，而不能用xh—5型。

因为xh—5与xh—7、xh—9型分子筛选用材料不同，所以不能相互替代。

xh—5型一般放分了筛8g，而xh—9型—般放分子筛10g左右。

分子筛饱和吸水率21％一25％、加之一般大气环境下(相对湿度50％)．所吸水份仅为饱和吸水车的1／2．故1g分子筛仅能吸附约0.12g水份。

2)暴露于大气中较长时间的分子筛，使用前必须作活化再生处理。

活化处理后的含水量应不高于1.5％(重量比)。

一般4a°分子筛在标准大气压下．活化温度为450℃一550℃，活化时间视分子筛用量而定、经活化的分子筛应与空气隔绝，如抽空塑料袋密封保存或放铁罐中密封，以免因吸附空气中水份影响使用效果。
