深度游标卡尺操作规范

一、普通（无表头）游标卡尺操作规范：1、普通游标卡尺的基本结构图2、普通游标卡尺的使用说明2.1 使用前，先松开尺框上的固定螺钉，将尺框平稳拉开。

用布将测量面、导向面擦干净。

2.2 检查“零”位：轻推尺框，使两个量爪测量面合并，观察游标“领”刻线与尺身“零”刻线应对齐，游标尾刻线与尺身相应刻线应对齐。

否则应送相关部门校正。

2.3测量外径尺寸时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数（如图所示）。

注意点：测量时，卡脚不得用力紧压工件，以免卡脚变形或磨损，影响测量的准确度。

2.4测量内孔尺寸时，两上卡脚应张开到略小于被测尺寸，再慢慢张开并轻轻地接触零件的内表面。

量爪应在孔的直径方向上测量。

2.4.1圆弧内测量爪测量（参照图示）圆弧内测量爪测量孔径、沟槽等内尺寸时，卡尺的读数L1量爪内测量面间的距离，被测的正确尺寸还应加上量爪的尺寸b,即L= L1+b 。

圆弧内量爪b的尺寸一般为10mm或20mm。

bL1L2.5 测量深度尺寸时，应使深度尺杆与被测工件底面相垂直(如图所示)3、游标卡尺的读法游标卡尺上的主尺刻线间距为l毫米，副尺有读数值为0．1毫米、0．05毫米、0．02毫米三种。

目前以0．02毫米的为最多。

游标卡尺的读数方法是：a、首先在主尺上读出副尺零线左面（零刻度线）所对尺寸的整数值。

b、其次找出副尺上与主尺刻度能对准的那一根刻线，读出尺寸的毫米小数值。

c、这样，整数与小数之和就是被测零件的尺寸。

举例子是0．02毫米游标卡尺所表示的尺寸。

4、注意事项4.1 不要把卡尺当作卡钳或螺丝扳手用，或把量爪的尖端用作画线工具。

4.2 移动尺框和微调装置时，应松开紧固螺钉。

4.3 带深度尺的卡尺，用完后要合并量爪(合并时，需留有1毫米左右的距离，以防止量爪磨损)。

否则，较细的深度尺露在外边，容易变形甚至折断。

卡尺使用完毕，必须擦净上油，放回卡尺盒内。

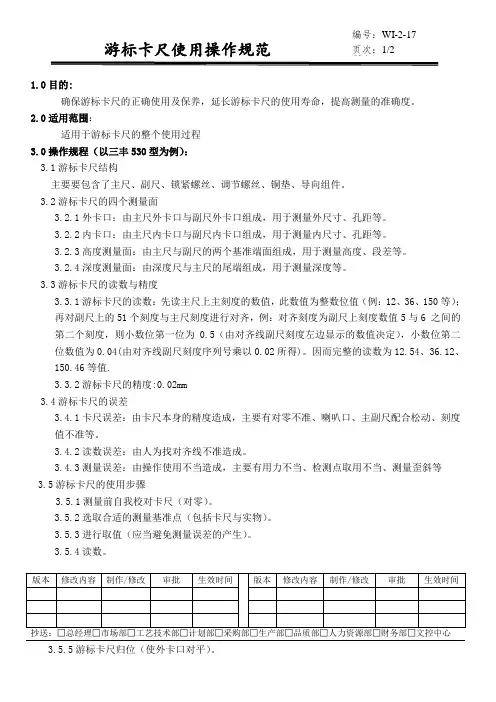

1.0目的:确保游标卡尺的正确使用及保养，延长游标卡尺的使用寿命，提高测量的准确度。

2.0适用范围：适用于游标卡尺的整个使用过程3.0操作规程（以三丰530型为例）：3.1游标卡尺结构主要要包含了主尺、副尺、锁紧螺丝、调节螺丝、铜垫、导向组件。

3.2游标卡尺的四个测量面3.2.1外卡口：由主尺外卡口与副尺外卡口组成，用于测量外尺寸、孔距等。

3.2.2内卡口：由主尺内卡口与副尺内卡口组成，用于测量内尺寸、孔距等。

3.2.3高度测量面：由主尺与副尺的两个基准端面组成，用于测量高度、段差等。

3.2.4深度测量面：由深度尺与主尺的尾端组成，用于测量深度等。

3.3游标卡尺的读数与精度3.3.1游标卡尺的读数：先读主尺上主刻度的数值，此数值为整数位值（例：12、36、150等）；再对副尺上的51个刻度与主尺刻度进行对齐，例：对齐刻度为副尺上刻度数值5与6 之间的第二个刻度，则小数位第一位为0.5（由对齐线副尺刻度左边显示的数值决定），小数位第二位数值为0.04(由对齐线副尺刻度序列号乘以0.02所得)。

因而完整的读数为12.54、36.12、150.46等值.3.3.2游标卡尺的精度:0.02mm3.4游标卡尺的误差3.4.1卡尺误差：由卡尺本身的精度造成，主要有对零不准、喇叭口、主副尺配合松动、刻度值不准等。

3.4.2读数误差：由人为找对齐线不准造成。

3.4.3测量误差：由操作使用不当造成，主要有用力不当、检测点取用不当、测量歪斜等3.5游标卡尺的使用步骤3.5.1测量前自我校对卡尺（对零）。

3.5.2选取合适的测量基准点（包括卡尺与实物）。

3.5.3进行取值（应当避免测量误差的产生）。

3.5.4读数。

抄送：□总经理□市场部□工艺技术部□计划部□采购部□生产部□品质部□人力资源部□财务部□文控中心3.5.5游标卡尺归位（使外卡口对平）。

4.0日常维护4.1每班生产前自我校对卡尺，进行精度的确认，灵活度的调整。

仔细查看图纸中的技术要求，如材质，尺寸，公差，镀层，表面粗糙度等，然后按图纸要求测量基准测量。

根据被测物尺寸选择相应量程的量具。

如图红色为数显游标卡尺：蓝色为千分尺（又称螺旋测微器），千分尺是比游标卡尺更精密的测量工具。

测量前先将数显游标卡尺归零，然后开始测量。

游标卡尺（千分尺）测量轴外径操作规范1234根据被测物尺寸选择相应量程的千分尺，将被测物表面擦拭干净，松开千分尺锁紧装置，校准零位，转动旋钮，使测砧与测微螺杆之间的距离略大于被测物。

适用公差范围<0.1MM。

一只手拿千分尺的尺架，将待测物置于测砧与测微螺杆的端面之间，另一只手转动旋钮，当螺杆要接近物体时，改旋测力装置直至听到喀喀声后再轻轻转动0.5-1圈；注意事项：1、使用游标卡尺（千分尺）时必须轻拿轻放，禁止磕碰，跌落。

2、 使用游标卡尺（千分尺）测量零件时,零件表面不能有异物,并在常温下测量尺)测量运转或高温物件。

4、游标卡尺（千分尺)不得放在潮湿、温度变化大的地方。

5、使用游标卡尺（千分尺）测量零件时，最好在零件上进行读数，放松尺），这样可以减少对测量工具的磨损。

6、为了获得准确的测量结果，可在同一位置上多次测量，记录数据，取平均值。

5678将被测物表面擦拭干净，然后将数显游标卡尺卡在轴的外径，游标卡尺与轴相互垂直，测量点为轴颈中心线两侧平行面上的两点，测量时应左右轻微摆动，最小值为外径的尺寸，适用公差范围>0.1MM。

旋紧锁紧装置（防止移动千分尺时螺杆转动），即可读数。

为获得准确结果，可在同一位置再测一次，尤其测量圆柱形时，应在同一圆周的不同方向测量几次，检查工件有没有圆度公误差。

在常温下测量。

3、禁止用游标卡尺（千分进行读数，放松后取出游标卡尺（千分。

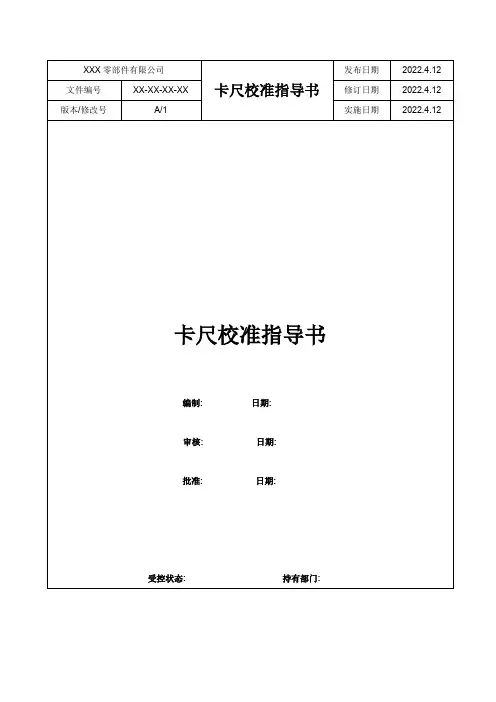

1、目的：使卡尺的校准结果可靠，校准方法有章可循。

2、适用范围：公司现场在使用的所有卡尺。

深度尺的校准参照本程序执行。

3、标准环境条件：温度23±3℃湿度≤80%4、校准项目要求和方法4.1 外观4.1.1要求：卡尺表面不应有锈蚀、碰伤、毛刺；表蒙透明清洁。

刻线和数字应清晰、均匀，无目力可见的断线；卡尺上应标有制造厂名、工厂标志和出厂编号；使用中和修理后的卡尺，允许有不影响使用准确度的外观缺陷。

4.1.2方法：目视观察。

4.2 各部分相互作用4.2.1 要求：在量程范围内尺框沿尺身移动(2个来回)应手感平稳，不应有阻滞或松动现象。

数字显示应清晰、完整，无黑斑和闪跳现象。

各按钮功能稳定、工作可靠。

紧固螺钉的作用应可靠。

深度尺不允许有窜动。

尺身和尺框的配合应无明显窜动。

4.2.2方法：目视观察和手感试验。

4.3 零值误差（适用于游标卡尺）4.3.1要求：零值误差以零刻线和尾刻线的重合表示，应不超过下表规定。

“零” 标记和“尾” 标记与主尺相应标记重合度4.3.2方法：移动尺框使卡尺的两测量面接触（有微动装置的须使用微动装置）。

对于深度卡尺，将尺框基准面与尺身测量面同时与平板接触。

分别在尺框紧固和松开的情况下，用目力观察。

4.4 示值误差4.4.1 要求：应不超过下表的规定。

4.4.2 方法：用等级至少为5等量块校准。

受检点的分布为：a)校准时，每一受检点应在量爪的里端和外端两位置校准。

量块工作面长边和卡尺测量面长边应垂直。

b)校准应在螺钉紧固和松开两种状态下进行，无论尺框紧固与否，卡尺测量面与量块表面接触应能正常滑动。

各点示值误差以该点读数值与量块尺寸之差确定。

C）对于带深度测量杆的卡尺，深度测量杆在尺寸20mm一点校准，具体做法是用两块尺寸为20mm 的量块置于1级平板上，使尺身端面与量块接触，伸出深度测量杆测量面与平板接触，然后在尺身上读数，其示值误差应不超过卡尺的分度值。

5 校准结果的处理5.1应记录校准结果并保存，同时誊写在标签上，贴在卡尺盒上，以便使用者参考。

游标卡尺的使用步骤和注意事项游标卡尺是一种常用的测量工具，具有精度高、使用方便等特点。

在使用游标卡尺时，需要注意一系列的步骤和注意事项。

下面将详细介绍游标卡尺的使用步骤和注意事项。

一、游标卡尺的使用步骤使用游标卡尺进行测量时，需要按照以下步骤进行操作：1.准备工作在使用游标卡尺之前，需要确保卡尺的零位是正确的。

可以将卡尺两个测量面平行放在一个平整的水平面上，轻轻合上量具的张紧螺旋，然后调整卡尺上的滚轮，使之能够顺畅滚动。

接下来，将滚轮转到底，使之抵住螺杆，打开紧急解除和手持螺杆，将游标卡尺的尖端完全闭合，然后再关闭紧急解除和手持螺杆。

2.测量(1)将游标卡尺的两个测量面紧贴待测物体的边缘，旋转刻度盘上的调节盘，直到两个刻度线紧贴物体表面。

注意，要确保测量面与物体表面成垂直，并且尽量避免倾斜和晃动。

(2)读取测量结果。

通过刻度盘上的刻度线和游标线，可以得出待测物体的尺寸。

正常情况下，游标卡尺的刻度盘上刻有主刻度和副刻度。

主刻度表示毫米或厘米，副刻度表示0.1毫米或0.01毫米。

读取测量结果时，应先读取主刻度，再读取副刻度。

例如，当主刻度盘上的刻度线位于2号刻度线，副刻度盘上的刻度线位于3号刻度线时，表示测量结果为2.3毫米。

3.测量结束在使用游标卡尺进行测量后，应将卡尺上的滚轮转到底，使之抵住螺杆，再打开紧急解除和手持螺杆，将游标卡尺的尖端完全闭合。

然后，将卡尺放回合适的存放位置，避免受到损坏。

二、游标卡尺的注意事项1.使用前检查在使用游标卡尺之前，应仔细检查卡尺的状态。

检查卡尺的滚轮、螺杆、刻度盘等部分是否正常运转，是否有损坏或松动现象。

如果发现异常，应及时进行维修或更换。

2.操作规范在使用游标卡尺时，要注意规范的操作。

尽量保持手握稳定，以免晃动或倾斜影响测量结果的准确性。

3.避免碰撞在使用过程中，要注意避免游标卡尺与硬物发生碰撞。

碰撞可能会导致刻度盘或测量面损坏，影响测量结果。

4.防止污染应尽量避免将游标卡尺接触到油脂、水、尘土等污染物。

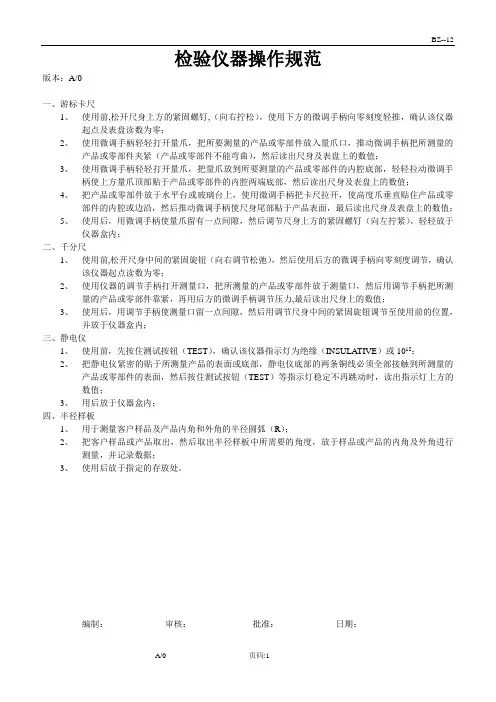

BZ--12检验仪器操作规范版本：A/0一、游标卡尺1、使用前,松开尺身上方的紧固螺钉,（向右拧松），使用下方的微调手柄向零刻度轻推，确认该仪器起点及表盘读数为零；2、使用微调手柄轻轻打开量爪，把所要测量的产品或零部件放入量爪口，推动微调手柄把所测量的产品或零部件夹紧（产品或零部件不能弯曲），然后读出尺身及表盘上的数值；3、使用微调手柄轻轻打开量爪，把量爪放到所要测量的产品或零部件的内腔底部，轻轻拉动微调手柄使上方量爪顶部贴于产品或零部件的内腔两端底部，然后读出尺身及表盘上的数值；4、把产品或零部件放于水平台或玻璃台上，使用微调手柄把卡尺拉开，使高度爪垂直贴住产品或零部件的内腔或边沿，然后推动微调手柄使尺身尾部贴于产品表面，最后读出尺身及表盘上的数值；5、使用后，用微调手柄使量爪留有一点间隙，然后调节尺身上方的紧固螺钉（向左拧紧），轻轻放于仪器盒内；二、千分尺1、使用前,松开尺身中间的紧固旋钮（向右调节松弛），然后使用后方的微调手柄向零刻度调节，确认该仪器起点读数为零；2、使用仪器的调节手柄打开测量口，把所测量的产品或零部件放于测量口，然后用调节手柄把所测量的产品或零部件靠紧，再用后方的微调手柄调节压力,最后读出尺身上的数值；3、使用后，用调节手柄使测量口留一点间隙，然后用调节尺身中间的紧固旋钮调节至使用前的位置，并放于仪器盒内；三、静电仪1、使用前，先按住测试按钮（TEST），确认该仪器指示灯为绝缘（INSULATIVE）或1012；2、把静电仪紧密的贴于所测量产品的表面或底部，静电仪底部的两条铜线必须全部接触到所测量的产品或零部件的表面，然后按住测试按钮（TEST）等指示灯稳定不再跳动时，读出指示灯上方的数值；3、用后放于仪器盒内；四、半径样板1、用于测量客户样品及产品内角和外角的半径圆弧（R）；2、把客户样品或产品取出，然后取出半径样板中所需要的角度，放于样品或产品的内角及外角进行测量，并记录数据；3、使用后放于指定的存放处。

游标卡尺操作规程文件编号文件版本A/0 生效日期文件页码目的：为了让测试员了解仪器的操作方法，规范仪器的操作步骤，提高测试的准确度，确保仪器的正常使用适用范围：适用于本公司所有的新购入、使用中、维修后的精度值为0.01mm或0.02mm。

在（0-150）mm、（0-200）mm、（0-300）mm、（0-500）mm测量范围内的检测用的游标/带表/数显卡尺以及深度卡尺。

责任部门：所有使用游标卡尺的部门操作方法：1.使用前，擦净量爪的端面，避免有灰尘、铁屑影响测量精度。

2.检查零位是否对准，即当两卡脚测量面接触时，主副尺零线需对齐。

3.测量外尺寸时，应先把量爪张开得比被测尺寸稍大。

4.测量内尺寸时，应把量爪张开得比被测尺寸小些。

5.慢慢推或拉游标卡尺副尺量爪，使它轻轻地接触被测表面。

6.读书时先读整数再读小数，将两数相加为所测数值。

注意事项：1.测量前要校对“0”线；2.测量时量爪要轻轻地靠向被测面。

接触后推后，推力不能过大，否则整个副尺会斜，而造成测量误差。

有微调螺母的，转动螺母的力同样也不能过大3.测量时，被测面与卡尺应成垂直状态，量爪不能歪斜。

且根据被测面的形状选择量爪的适当部位进行测量4.读数时，应将卡尺持平，朝着亮的方向来读数，眼睛应垂直于表盘，沿着指针的方向读数；5.不要用油石、砂纸等硬物去刮擦量具测量面和刻线部分，清洁卡尺需用干凈的软布；6.不要用手触摸量具测量面，以免受蚀生锈,影响精度；7.使用过程中应轻拿轻放，用完应及时放回卡尺盒，避免不慎掉入地面摔编制审核批准日期日期日期。

游标卡尺是一种用于测量物体尺寸的工具，通常包括主尺、游标、测微螺母等组成。

游标卡尺广泛应用于工程、制造、科学实验等领域。

在使用游标卡尺进行测量时，需要遵循一些基本的测量标准和操作规程，以确保测量结果的准确性和可靠性。

以下是一些常见的游标卡尺测量标准和操作规程：
1. 读数规范：
-游标卡尺通常分为主尺和游标，读数时应注意主尺和游标的位置。

主尺上的刻度通常表示毫米，而游标上的刻度表示分数，如0.02毫米。

读数时应注意游标零点与主尺的对齐。

2. 零点调整：
-在开始测量前，应当进行零点调整，确保游标的零点与主尺的零点对齐。

这样可以消除零点误差，提高测量精度。

3. 测量对象的摆放：
-被测量的对象应当平放在测量平台上，确保测量时物体与卡尺保持垂直。

这有助于减小测量误差。

4. 避免侧压：
-在进行测量时，应尽量避免施加侧压力，以防止卡尺的弯曲或变形，从而影响测量的准确性。

5. 轻柔的接触：
-游标卡尺在测量时应该轻柔地接触被测物体，避免用力过猛，以免变形或损坏。

6. 稳定的测量环境：
-在进行测量时，应保持稳定的环境条件，避免外界震动或温度变化对测量结果的影响。

7. 多次测量取平均值：
-为提高测量精度，可以多次测量同一物体，然后取平均值。

这有助于减小测量误差。

8. 及时记录测量结果：
-在测量过程中及时记录测量结果，确保数据的准确性。

测量完成后，应清理和保养卡尺，以确保其长期稳定的性能。

以上是一些常见的游标卡尺测量标准和操作规程，具体使用时应根据具体的卡尺型号和用途参考相关的使用说明书和标准。

游标卡尺标准操作程序1.目的规范游标卡尺标准操作程序，确保游标卡尺的正确使用。

2.授权操作人经培训并通过考核的微生物实验室工作人员。

3.适用范围微生物实验室游标卡尺。

本规程适用于分度值为0.02mm，测量范围上限至150mm。

4.操作规程4.1.使用前检查：①检查相互作用：拉动尺框，游标尺和微动尺框应能共同沿主尺灵活滑动，无卡死现象，固定螺钉作用正常可靠。

②检查测量面：用干净软布把测量面擦净，对着光线检查量爪测量面，合拢后应没有明显间隙和露光。

③检查零位：游标零刻线和主尺零刻线，以及游标尾刻线和主尺相应刻线应在“0”位对齐。

4.2.先读整数：游标尺零刻线左边主尺上第一条线的数值；再读小数：看游标尺上第几条刻线与主尺刻线对齐，对齐的刻线序数乘以游标尺分度值即得小数部分。

将所读整数与小数相加，得出测量尺寸。

读数时的注意事项：眼睛要垂直地看所读刻线，防止偏视造成读数误差；当没有刻线完全对齐时，应找出对的比较齐的刻线来读数。

5.维护保养游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落。

使用时不要用来测量粗糙的物体，应测量表面光滑的工件以免损坏量爪，不用时应置于量具或干燥地方以防锈蚀。

6.校正正常使用的游标卡尺校正周期为一年。

对数显卡应进行零校正操作，对尺寸范围在300mm内的卡尺，受检点分布应不少于均匀取3点。

7.应急处理出现不能解决的故障时，应及时联系维修人员并通知微生物实验室负责人。

8.注意事项记录结果：误差值在误差范围内的为合格。

9.支持文件9.1.周庭银、王华梁.临床微生物检验标准化操作规程.1版.上海.上海科学技术出版社:2019。

9.2.中国合格评定国家认可委员会.CNAS-CL02-A005：医学实验室质量和能力认可准则在临床微生物学检验领域的应用说明.2018。

9.3.中国合格评定国家认可委员会.CNAS-CL02：医学实验室质量和能力认可准则（ISO15189：2012，IDT）.2012。

游标卡尺使用规范1.0目的( Intention )本SOM介绍卡尺之操作，目的在使作业员能正确使用该种量具进行测量，防止因操作不当引起的测量误差及对量具的损坏。

2.0 范围( Extension )检测室所有量具。

3.0本文( Content )3.1 封面内量爪调节螺母尺身3.2 操作前准备3.2.1、将卡尺擦拭干净，并看看卡尺有无损坏（尤其是卡爪部分）。

3.2.2、校验卡尺：用量块进行校验，误差≤0.05。

3.3 简单操作Operation steps.3.3.1、按下游标卡尺电源开关（ON/OF），开启游标卡尺。

3.3.2、当相对两卡爪间处于无间隙度状态时，按游标卡尺回零开关（ZERO/ABS）,将游标卡尺归零，数显区显示为“0.0000”3.3.3、按in/mm按键，可完成测量单位英尺→毫米间的转换。

3.3.4、外量爪用来量测材料的外围尺寸，数显区显示的数值即为量测的数值。

注：测量时，一端贴平产品的一端，用手轻轻推动卡尺，身部，使之与产品的另一端相接触，读数。

（不要用很大力卡住产品，以免影响测量结果，造成对产品的损坏）3.3.5、内量爪一般是用来量测凹槽的长，宽等尺寸。

3.3.6、测量深度4.0 注意事项(Caution item)：4.1 对卡尺要轻拿轻放，以免对量具造成损坏，影响测量精度。

4.2 每次测量以前一定要对卡尺进行校验。

4.3 测量过程中，对同一尺寸要进行不同位置的多次测量。

4.4 测量时一定要保持工件与卡尺的正接触，否则会出现测量误差。

4.5 测量结束，要关闭电源键。

游标卡尺的操作流程如下：
1. 戴上手套，拿出游标卡尺，用布将尺的表面擦拭干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。

如果对齐，就可以进行测量；如果未对齐，则需要记取零误差。

2. 测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数。

注意要确保两臂都贴紧物体。

3. 读数时，首先以游标零刻度线为准在尺身上读取毫米整数，然后在游标上读取小数部分。

这样就可以得到准确的测量结果。

注意事项：
1. 游标卡尺使用前需确保其干净，以免影响测量结果。

2. 测量时要确保待测物与量爪紧密贴合，以免造成误差。

3. 在读数时，要以游标零刻度线为准，准确读取毫米整数和小数部分。

此外，测量零件的外尺寸时，卡尺两测量面的联线应垂直于被测量表面，不能歪斜，并轻轻摇动卡尺放正垂直位置。

若卡尺带有微动装置，可拧紧微动装置上的固定螺钉，再转动调节螺母，使量爪接触零件并读取尺寸。

1。

使用游标卡尺的读数方法及注意事项游标卡尺是一种精密测量工具，可用于测量小物品的精确尺寸。

它具有高精度、易于读取等优点，因此被广泛应用于制造业、机械加工、电子器件等领域。

本文将介绍游标卡尺的读数方法及注意事项。

一、读数方法1. 量程选择在使用游标卡尺之前，需要根据所需要测量的物品的长度选择合适的量程。

游标卡尺的量程一般为0~150mm或0~300mm，不同量程的游标卡尺有不同的精度和读数方式。

2. 测量方法（1）外径测量把要测量的物品放在游标卡尺两个测量下巴之间，用轻轻的手势夹紧，观察游标卡尺的刻度盘，取最靠近物品的一条白线，这就是目标物品的实际尺寸。

（2）内径测量把两个内径测量下巴插入到需要测量的物品中，使其与游标卡尺的刻度线对齐。

此时读数应该是从小到大的。

需要注意的是，测量小于直径14mm的圆孔时，无法使用内径测量下巴，而是需要使用“V”形测量钳。

（3）深度测量将测量下巴插入到需要测量的物品中，调整游标卡尺使其与物品表面平行，观察游标卡尺的刻度盘，取与物品表面最接近的一条刻度，即为物品的实际深度。

3. 读数方法游标卡尺的刻度盘分为两个部分，一个是固定刻度盘，一个是动态刻度盘。

两个刻度盘之间的差值即为测量的物品的实际尺寸。

游标卡尺通常可读到更小的尺寸，如0.05毫米或0.1毫米。

读数时，需要注意固定刻度盘上的刻度线与动态刻度盘上刻度线的重叠点，即是测量的尺寸。

二、注意事项1. 操作规范在操作游标卡尺时，一定要遵守相关的操作规范。

首先，需要保证游标卡尺的读数准确，不要将总刻度环旋转。

第二个是保持工作面的干净。

最后，不要强行使用力量来夹住测量目标。

2. 保存方法游标卡尺是一种高精度的仪器，在长时间的使用过程中，可能会有磨损或损坏。

因此，需要注意保存方法。

按照说明书上的建议，保持游标卡尺的刀口干净和干燥，不要摆放在过于潮湿、阴暗的地方，以免影响其使用寿命。

3. 精度校准为保证游标卡尺的测量精度，需要定期对其进行精度校准。

游标卡尺校准规范
游标卡尺校准规范
使⽤的主要技术指标要求：
1．外观及各部分相互作⽤
1.1卡尺的表⾯应⽆锈蚀、碰伤或其它缺陷，刻线和数字应清晰均匀，不应有脱⾊现象。

对于数显卡尺数字显⽰应清晰，各按钮功能正常。

1.2尺框沿尺⾝移动应平稳，不应有阻滞现象，紧固螺钉的作⽤应可靠，深度尺不允许
有窜动。

1.3移动尺框使两量⽖测量⾯接触，对向光源观察两量⽖测量⾯的间隙应不呈现⽩亮线。

游标零线与主尺零线、游标尾线与主尺相应刻线应该重合。

2．⽰值误差
2.1对于数显卡尺应先进⾏零校正操作。

2.2对于尺⼨范围在300 mm内的卡尺，受检点的分布应不少于均匀取3点。

2.3⽰值允许误差如下表：
3．校准条件
3.1环境湿度：20±5℃
3.2相对湿度：≤80%
4．标准器具：
量块规格：（10~291.8）mm 12块机⾝编号：84310-115 技术等级：
5等3级
5．校准结果处理和校准周期：
5.1 根据记录结果，误差值在误差范围内的为合格。

5.2 经校准合格的游标卡尺，发给校准证书，并在机⾝上加贴校准合格证标识；校准有部
分超差，给准⽤证，并注明准⽤范围；不合格的贴上“禁⽌使⽤”标识。

5.3 正常使⽤的游标卡尺校准周期为⼀年。

注：本校准规程只适⽤于本公司内部计量校准⼯作。

1.目的1.1.为规范质量检验人员正确地使用游标尺，测量准确结果，使产品质量得到有效控制2.范围2.1.本章规定了游标卡尺的操作程序、校准规定和方法、以及验收准则。

2.2.本章适用于浙江云洲科技有限公司（下简称公司）所有类型游标卡尺（高度、深度、数显、代表游标卡尺）的操作、校准和验收.3.操作程序3.1.测量前的准备工作：3.1.1.检查卡尺是否完好无损，刻度是否清晰，松开紧固螺钉后，用手指轻轻推动游标,使其沿尺子来回移动，应手感平稳，不应有阻滞或松动。

3.1.2.调零：拧松紧固螺钉,将游标推到最左边位置，游标上的“零”标记和“尾"标记与主标尺相应标记应相互重合,其重合度为±0.01 mm ,然后用游标卡尺测量已知长度的被测物，以查验游标卡尺是否处于完好状态。

如果以上两零点刻度线不对齐,不能用其作为测量工具，并按规定送质检部。

3.2.测量时：3.2.1.根据实际情况，选择所需的测量方式：外爪、内爪或深度杆。

3.2.2.以卡尺的外爪、内爪或深度杆卡紧被测物，此时或在拧紧紧固螺钉，将卡尺与被测物轻轻地脱离分开时，再读数。

3.2.3.测量完成后，将游标标推到左边零点刻度线，再拧紧紧固螺钉。

4.维护保养4.1.操作时,对于游标卡尺，应轻拿稳放。

勿使其甩落、磕碰、受重压、受高温、或受冲击，不要使用游标卡尺尖角画线、紧固螺丝螺母等.4.2.避免卡尺受到不洁物的污染。

如有沾水或其他污物，应立即用干净抹布轻轻擦净。

4.3.游标与主尺之间及深度尺与主尺之间滑动位置须日常加润滑油，保持滑动顺畅。

4.4.如发现调零不对齐或游标移动不灵活、刻度不清晰、卡尺破损严重等影响读数的异常现象,应立即停止该游标卡尺的正常使用，并按规定送本公司实验室校验或作其他处理.5.验收准则5.1.验收游标卡尺应从外观、测量精度等方面进行。

5.2.游标卡尺的测量精度由质量技术监督局计量所进行周期检定，并出具合格有效的检定证书给予证明.5.3.检定后，由质管部仔细查对质量技术监督局计量所出具的合格有效的检定证书和游标卡尺盒上有效标贴,并查看外观后给予验收。

游标卡尺的正确使用方法游标卡尺是一种常用的测量工具，广泛应用于机械制造、工程建设、科学研究等各个领域。

它具有精度高、读数直观等特点，但正确的使用方法对于保证测量结果的准确性非常重要。

下面将详细介绍游标卡尺的正确使用方法。

游标卡尺主要由主刻度尺、固定测头、活动测头、游标、测量触针等部分组成。

正确使用游标卡尺的关键在于操作规范、技巧娴熟等方面，下面将从以下几个方面进行说明。

首先，游标卡尺在使用前应进行校验。

校验的方式有两种，一种是零误差校验，即将活动测头合拢，使测量触针与主刻度尺完全接触，此时游标应该与主刻度尺的刻度线完全对齐。

如果对齐则说明零误差校验通过，如果不对齐则需要进行调整。

另一种是测量误差校验，即用已知长度的标准块进行校验，将标准块放置在活动测头上，将活动测头合拢，读取游标所在的位置，与标准块的长度进行比较，计算出误差值。

如果误差值在允许的范围内，则说明测量误差校验通过，否则需要进行调整。

其次，进行测量时需要注意正确的握持方式。

在测量前，应将游标卡尺的两测头完全合拢，放置在需要测量的物体上，然后用拇指和食指轻轻捏住卡尺身体的两侧，保持卡尺的水平放置，以保证测量过程中的稳定性和准确性。

然后，需要找准合适的触针位置。

在进行测量时，需要选择合适的触针位置，即使触针与测量对象完全接触，以保证测量结果的准确性。

触针的位置选择应尽量避免触碰到可能影响测量结果的物体表面凹陷、突起或脏污等情况。

在选定触针位置后，应轻轻旋转游标盘，使触针与测量对象充分接触。

接着，需要注意测量读数的方法。

在测量时应用眼睛平行于游标盘，垂直于主刻度尺，直接看游标盘上的刻度值，读数值即为结果。

通常，游标卡尺的主刻度表示毫米（mm），而游标上的凹槽表示0.1毫米的刻度。

如果游标卡尺上的0点未对齐，则需要调整游标卡尺的零位，以保证测量结果的准确性。

最后，使用完毕后需要进行清理和保养。

将游标卡尺置于干燥、不受损坏的地方，避免阳光直射、潮湿等环境。

游标卡尺操作规程（ISO9001-2015）1.0目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。

2.0范围：2.1该操作规范适用于公司游标卡尺的使用。

2.2该仪器适用于公司产品使用各零部件的内径、外径、长度、宽度、深度、厚度等的测试。

3.0职责与权限：3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。

3.2质量中心：负责仪器的校验计划安排和实施校验.4.0游标卡尺游标卡尺是通过两测量爪相对移动改变游标尺相对刻度的回转运动,并借助尺身刻度和游标刻度相对应刻度,对两测量爪相对移动所分隔的距离进行读数的一种长度测量工具。

4.1性能特点:a) 具有测量内径、外径、深度、台阶四种测量功能（见下图），能进行直接测量和比较测量；b) 不锈钢制造，刻线面无光镀铬，激光刻线、线纹清晰、耐磨；c) 测量精度在0.05mm，游标卡尺无复杂的传动装置，比较耐用；d) 无须清零调节，可直接测量读数。

4.2读数方法：a) 尺身分度值为1mm，尺身测量范围依规格而定（150mm、200mm、300mm），游标分度值为0.05mm，表盘指示范围为1mm。

b) 读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。

然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0.6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。

如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差），读数结果为：L＝整数部分＋小数部分－零误差判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了c)如图所示，我们测量的宽度为40.40mm,（见下图）游标刻度“0”已超过了尺身刻度“40mm”,这样就完全可以肯定所测的宽度已超过了40mm,到底超了多少？这时需要去读游标上哪个刻度与尺身上的任意刻度相对。
