通用硅酸盐水泥品种有哪些？都有什么特点？

通用硅酸盐水泥的种类一、引言通用硅酸盐水泥是一种广泛使用的水泥类型，具有多种不同的品种和用途。

本文将介绍通用硅酸盐水泥的种类，包括其成分、性能和应用范围等方面。

二、普通硅酸盐水泥普通硅酸盐水泥，又称普通PC水泥，是最常见的一种通用硅酸盐水泥。

其主要成分为熟料和石膏，常用于建筑物的墙体、地板和屋顶等部位的施工。

普通硅酸盐水泥具有强度高、抗渗性好、耐久性强等特点。

三、高强度硅酸盐水泥高强度硅酸盐水泥是一种在普通硅酸盐水泥基础上添加了适量氧化铝和氧化镁等助剂而制成的新型建筑材料。

由于其强度高、耐久性好等优点，适用于需要承受大荷载或者极端环境下使用的场合。

四、低碱度硅酸盐水泥低碱度硅酸盐水泥是一种在普通硅酸盐水泥中加入适量氟化钙和氯化钾等助剂制成的建筑材料。

其主要特点是碱度低，对混凝土、砖石等基材的腐蚀性小，因此适用于高级建筑物、桥梁、隧道等工程的施工。

五、白色硅酸盐水泥白色硅酸盐水泥是一种以高纯度熟料为原料制成的建筑材料，其颜色为白色。

常用于建筑物内部墙面、地面和天花板等部位的装修，具有美观、防潮、耐久等特点。

六、快硬硅酸盐水泥快硬硅酸盐水泥是一种在普通硅酸盐水泥中加入适量快速凝固剂而制成的新型建筑材料。

其具有凝结速度快、强度高等特点，适用于需要快速施工或者需要返修的场合。

七、高耐磨硅酸盐水泥高耐磨硅酸盐水泥是一种在普通硅酸盐水泥中加入适量氧化铝和氧化镁等助剂制成的建筑材料。

其主要特点是耐磨性能好，适用于需要承受大荷载或者高磨损场合的施工。

八、防火硅酸盐水泥防火硅酸盐水泥是一种在普通硅酸盐水泥中加入适量防火剂而制成的新型建筑材料。

其主要特点是耐高温、不易燃烧，适用于需要防火性能的场合，如电力、化工等行业。

九、结构硅酸盐水泥结构硅酸盐水泥是一种在普通硅酸盐水泥中加入适量纤维增强剂而制成的新型建筑材料。

其主要特点是抗裂性好、强度高，适用于需要承受大荷载或者震动环境下使用的场合。

十、总结通用硅酸盐水泥具有多种不同的品种和应用范围，可以根据不同建筑物和施工环境选择不同的种类。

通用硅酸盐水泥的特性与应用水泥硅酸盐水泥普通硅酸盐水泥矿渣硅酸盐水火山灰走硅酸盐水粉煤灰硅酸盐水复合硅酸盐水泥品种泥泥泥1. 强度高 1. 早期强度较高 1. 早期强度低，1. 抗渗性较好耐热1. 干缩性较小，抗1. 早期强度较高2. 快硬早强 2. 抗冻性较好但后期强度增性不及矿渣水泥，裂性较好 2. 其他性能与所掺3. 抗冻耐磨性好 3. 水热化较大长快干缩大，耐磨性差 2. 其他性能与矿渣主要混合材料的4. 水化热大 4. 耐腐蚀性较好 2. 强度发展对2. 其他同矿渣水泥水泥相同水泥相近5. 耐腐蚀性差 5. 耐热性较差温、湿度较敏6. 耐热性较差感特3. 水热化低征 4. 耐软水、海水、硫酸盐腐蚀性好5. 耐热性较好6. 抗冻性抗渗性较差1. 高强混凝土 1. 一般混凝土 1. 一般耐热混凝1. 水中、地下、大体1. 地上、地下与水1. 早期强度要求较2. 预应力混凝土 2. 预应力混凝土土积混凝土、抗渗混中大体积混凝土高的混凝土工程3. 快硬早强结构 3. 底下与水中结构 2. 大体积混凝土凝土 2. 其他同矿渣水泥 2. 其他用途与所掺4. 抗冻混凝土 4. 抗冻混凝土 3. 蒸汽养护构件 2. 其他同矿渣水泥主要混合材料的适4. 一般混凝土构水泥相近用范件围 5. 一般耐软水、海水、盐酸复试要求的混凝土1. 大体积混凝土 1. 早期强度较高1. 干燥环境及处在1. 抗碳化要求的混1.与掺主要混合材料2. 受腐蚀的混凝土的混凝土水位变化范围内凝土的水泥类似不3. 耐热混凝土，高温2. 严寒地区及处的混凝土 2. 其他同火山灰水适养护混凝土在水位升降范2. 有耐磨要求的混泥用范围内的混凝土凝土 3. 有抗渗要求的混围 3. 抗渗性要求高3. 其他同矿渣水泥凝土的混凝土。

通用硅酸盐水泥取样标准
1通用硅酸盐水泥定义：以硅酸盐水泥熟料和适量的石膏、及规定的混合材料制成的水硬性胶凝材料,GB175-2007《通用硅酸盐水泥》为强制性国家标准，该标准将旧标准GB175-1999、GB1344-1999、GB12958-1999三个标准整合为一项标准，在技术要求、混合材品种和掺量、合格判定等方面都做了较大的变动，特别是在水泥品种划分、混合材种类限定、取消P〃O32.5（原来市场上最常见的普硅32.5级水泥），现在市场上最常见的是P〃C 32.5级（即复合水泥32.5级）和P〃O42.5（即普硅
级。

普通硅酸盐水泥的强度等级分为42.5、42.5R、52.5、52.5R四个等级。

复合硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、矿渣硅酸盐水泥的强度等级分为32.5、32.5R、42.5、42.5R、52.5、52.5R六个等级。

2检测项目
3
3.1同一水泥厂、同品种、同等级、同批号、同一进场数量的水泥，或者可以按
照以200吨为一验收批，不足200吨亦按一验收批计。

3.2取样要有代表性，一般从20袋（袋装水泥）或20个以上不同部位（散装水
泥）取等量样品，总数不少于12kg，拌匀后分成2份，1份6kg用水泥桶装
后送实验室进行检验，1份密封包存以备校验（本中心为方便委托方，已备
有专用水泥留样桶，委托时只需将所取水泥送至中心样品室即可，不必带水
泥桶）。

常用水泥的主要特性和适用范围硅酸盐水泥的性质、应用与存放（一）硅酸盐水泥的性质与应用1、早期及后期强度均高：适用于预制和现浇的混凝土工程、冬季施工的混凝土工程、预应力混凝土工程等。

2、抗冻性好：适用于严寒地区和抗冻性要求高的混凝土工程。

3、耐腐蚀性差：不宜用于受流动软水和压力水作用的工程，也不宜用于受海水和其它腐蚀性介质作用的工程。

4、水化热高：不宜用于大体积混凝土工程。

5、抗炭化性好：适合用于二氧化碳浓度较高的环境，如翻砂、铸造车间等。

6、耐热性差：不得用于耐热混凝土工程。

7、干缩小：可用于干燥环境。

8、耐磨性好：可用于道路与地面工程。

酸盐水泥的运输与储存水泥在运输过程中，须防潮与防水。

散装水泥须分库储存，袋装水泥的堆放高度不得超过十袋；水泥不宜久存，超过三个月的水泥须重新试验，确定其标号。

①普通硅酸盐水泥的主要特性和适用范围：（一）主要特性：a、比重为3～3．2，容重为1100～1300公斤／立方米；b、早期强度增长快，在标准养护条件下，3天的抗压强度可达28天强度的40％左右； C、水化热高，在低温情况下（ 4～10 t）强度进展很快，耐冻性好；d、和易性好；e、抗腐蚀性差。

（二）适用范围：普通水泥适用于混凝土、钢筋混凝土和预应力混凝土的地上、地下和水中结构（其中包括受反复冰冻作用的结构）以及需要早期达到要求强度的结构，配制耐热混凝土等，但不宜用于大体积混凝土工程及受侵蚀的结构中。

②矿渣水泥的特性及适用范围：（一）主要特性：a、比重为2．85～3，容重为850～1150公斤/立方米；b、早期强度比同标号普通水泥低，但后期强度增长较快；C、水化热较低，耐冻性较差，在低温环境中强度增长较慢；d、需水量比普通水泥大5％，所以干缩性也较大；e、耐热性较好。

（二）适用范围：矿渣水泥适用于混凝土、钢筋混凝土和预应力混凝土的地上、地下和水中结构，也可用于大体积混凝土结构和配制耐热混凝土等，不宜用于早期强度要求较高的结构中。

通用硅酸盐水泥国家标准介绍通用硅酸盐水泥，这种水泥实际上就是硅酸盐水泥，是使用硅酸盐水泥做为主料，加上适量的石膏和一些其它的材料配置而成的一种水硬性胶凝材料，其中硅酸盐水泥中有一品种就是普通硅酸盐水泥，家中建房使用的水泥基本上都是这种水泥，又被称为普通水泥。

通用水泥按国家标准的规定有六个种类：1、硅酸盐水泥(代号P.I或P.II)，P.I型不掺加混合材，P.II型允许有不超过5%的活性矿物混合材料;2、普通硅酸盐水泥(P.0)，允许以5%~15%的混合材等量取代硅酸盐熟料;3、矿渣硅酸盐水泥(P.S)，在生产水泥时允许以20%~70%的粒化高炉矿渣作为混合材灯亮取代硅酸盐熟料，由于矿渣硬化比熟料大，共同磨细时，水泥中的矿渣颗粒太粗，矿渣的潜在活性不能充分发挥;4、火山灰质硅酸盐水泥(P.P)，允许有20%~50%的火山灰质材料作为混合材等量取代熟料;5、粉煤灰硅酸盐水泥(P.F)，允许有20%~40%的粉煤灰等量作为混合材取代熟料;6、复合硅酸盐水泥(P.C)，用两种以上矿物混合材总量20%~40%取代硅酸盐熟料。

由于在配置水泥的过程添加的材料不同，因此有了如下的几个品种。

普通硅酸盐水泥，P.O，矿渣硅酸盐水泥，P.S，火山灰质硅酸盐水泥，P.P，粉煤灰硅酸盐水泥，p.F，复合硅酸盐水泥，P.C，石灰石硅酸盐水泥，P.L。

以硅酸盐水泥熟料和适量的石膏、及规定的混合材料制成的水硬性胶凝材料。

1、硅酸盐水泥熟料由主要含CaO、SiO2、Al2O3、Fe2O3的原料，按适当比例磨成细粉烧至部分熔融所得以硅酸钙为主要矿物成分的水硬性胶凝物质。

其中硅酸钙矿物不小于66%，氧化钙和氧化硅质量比不小于2.0。

2、石膏5.2.1.1天然石膏:应符合GB/T 5483中规定的G类或M类二级(含)以上的石膏或混合石膏。

5.2.1.2工业副产石膏:以硫酸钙为主要成分的工业副产物。

采用前应经过试验证明对水泥性能无害。

3、活性混合材料符合GB/T203、GB/T18046、GB/T1596、GB/T2847标准要求的粒化高炉矿渣、粒化高炉矿渣粉、粉煤灰、火山灰质混合材料。

常见五大水泥品种的定义、大致特点及适用范围一、硅酸盐水泥PI PII成分：1. 水泥熟料及少量石膏（I型）；2. 水泥熟料、5%以下混合材料、适量石膏（II型）。

主要特征：1. 早期强度高；2. 水化热高；3. 耐冻性好；4. 耐热性差；5. 耐腐蚀性差；6. 干缩较小。

适用范围：1. 制造地上地下及水中的混凝土、钢筋混凝土及预应力混凝土结构，包括受循环冻融结构及早期强度要求较高的工程；2. 配制建筑砂浆。

不适用处： 1. 大体积混凝土工程；2. 受化学及海水侵蚀的工程。

二、普通水泥（P.O）成分：在硅酸盐水泥中掺活性混合材料6～15%或非活性混合材料10%以下。

主要特征：1. 早强；2. 水化热较高；3. 耐冻性较好；4. 耐热性较差；5. 耐腐蚀性较差；6. 干缩较小。

适用范围：与硅酸盐水泥基本相同。

不适用处：同硅酸盐水泥。

三、矿渣水泥（P.S）成分：在硅酸盐水泥中掺入200～70%的粒化高炉矿渣。

主要特征：1. 早期强度低，后期强度增长较快；2. 水化热较低；3. 耐热性较好；4. 对硫酸盐类侵蚀抵抗力和抗水性较好；5. 抗冻性较差；6.干缩较大；7.抗渗性差；8.抗碳化能力低。

适用范围：1. 大体积工程；2. 高温车间和有耐热耐火要求的混凝土结构；3. 蒸汽养护的构件；4. 一般地上地下和水中的混凝土及钢筋混凝土结构；5. 有抗硫酸盐侵蚀要求的工程；6. 配建筑砂浆。

不适用处：1.早期强度要求较高的混凝土过程；2. 有抗冻要求的混凝土工程。

四、火山灰水泥（P.P）成分：在硅酸盐水泥中掺入20～50%火山灰质混合材料。

主要特征：1. 早期强度低，后期强度增长较快；2. 水化热较低；3. 耐热性较差；4. 对硫酸盐类侵蚀抵抗力和抗水性较好；5.抗冻性较差；6.干缩较大；7. 抗渗性较好。

适用范围：1. 地下、水中大体积混凝土结构；2. 有抗渗要求的工程；3. 蒸气养护的工程构件；4. 有抗硫酸盐侵蚀要求的工程；5. 一般混凝土及钢筋混凝土工程；6. 建筑砂浆。

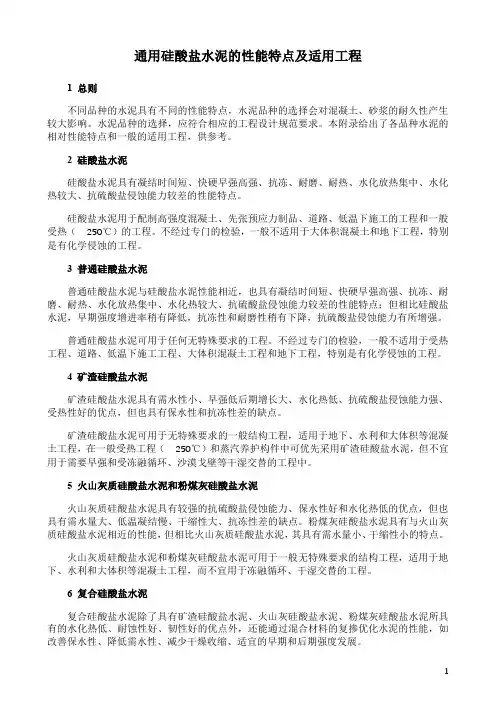

通用硅酸盐水泥的性能特点及适用工程1 总则不同品种的水泥具有不同的性能特点，水泥品种的选择会对混凝土、砂浆的耐久性产生较大影响。

水泥品种的选择，应符合相应的工程设计规范要求。

本附录给出了各品种水泥的相对性能特点和一般的适用工程，供参考。

2 硅酸盐水泥硅酸盐水泥具有凝结时间短、快硬早强高强、抗冻、耐磨、耐热、水化放热集中、水化热较大、抗硫酸盐侵蚀能力较差的性能特点。

硅酸盐水泥用于配制高强度混凝土、先张预应力制品、道路、低温下施工的工程和一般受热（250℃）的工程。

不经过专门的检验，一般不适用于大体积混凝土和地下工程，特别是有化学侵蚀的工程。

3 普通硅酸盐水泥普通硅酸盐水泥与硅酸盐水泥性能相近，也具有凝结时间短、快硬早强高强、抗冻、耐磨、耐热、水化放热集中、水化热较大、抗硫酸盐侵蚀能力较差的性能特点；但相比硅酸盐水泥，早期强度增进率稍有降低，抗冻性和耐磨性稍有下降，抗硫酸盐侵蚀能力有所增强。

普通硅酸盐水泥可用于任何无特殊要求的工程。

不经过专门的检验，一般不适用于受热工程、道路、低温下施工工程、大体积混凝土工程和地下工程，特别是有化学侵蚀的工程。

4 矿渣硅酸盐水泥矿渣硅酸盐水泥具有需水性小、早强低后期增长大、水化热低、抗硫酸盐侵蚀能力强、受热性好的优点，但也具有保水性和抗冻性差的缺点。

矿渣硅酸盐水泥可用于无特殊要求的一般结构工程，适用于地下、水利和大体积等混凝土工程，在一般受热工程（250℃）和蒸汽养护构件中可优先采用矿渣硅酸盐水泥，但不宜用于需要早强和受冻融循环、沙漠戈壁等干湿交替的工程中。

5 火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥火山灰质硅酸盐水泥具有较强的抗硫酸盐侵蚀能力、保水性好和水化热低的优点，但也具有需水量大、低温凝结慢、干缩性大、抗冻性差的缺点。

粉煤灰硅酸盐水泥具有与火山灰质硅酸盐水泥相近的性能，但相比火山灰质硅酸盐水泥，其具有需水量小、干缩性小的特点。

火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥可用于一般无特殊要求的结构工程，适用于地下、水利和大体积等混凝土工程，而不宜用于冻融循环、干湿交替的工程。

通用硅酸盐水泥通用硅酸盐水泥按混合材料的品种和掺量分为硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。

硅酸盐水泥的强度等级分为42.5、42.5R、52.5、52.5R、62.5、62.5R六个强度等级。

普通硅酸盐水泥的强度等级分为42.5、42.5R、52.5、52.5R四个强度等级。

矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水水泥的强度等级分为32.5、32.5R、42.5、42.5R、52.5、52.5R六个强度等级。

通用硅酸盐水泥技术要求包括化学指标和物理指标。

化学指标包括不溶物、烧失量、三氧化硫、氧化镁、氯离子。

物理指标包括：凝结时间、安定性、强度、细度。

1凝结时间硅酸盐水泥初凝时间不及小于45min,终凝时间不大于390min。

普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥初凝时间不小于45min,终凝时间不大于600min。

初凝时间的测定,水泥净浆的拌制：用水泥浄浆搅拌机搅拌,搅拌机和搅拌叶片先用湿布擦过,将拌合水倒入搅拌锅内,然后在5s-10s内小心将称好的500g水泥加入水中,防止水和水泥濺出;拌合时先将锅放在搅拌机的锅座上,升至搅拌位置,启动搅拌机,低速搅拌120s,停15s,同时将叶片和锅壁上的水泥浆刮入锅中间,接着高速搅拌120s停机。

拌合结束后,立即将拌制好的水泥净浆装入已置于玻璃底板上的试模中,用小刀插捣,轻轻振动数次,刮去多余的净浆抹平后迅速将试模和底板移到维卡仪上,并将其中心定在试杆下,降低试杆直至与水泥净浆表面接触,拧紧螺丝1s-2s后,突然放松,使试杆垂直自由的沉入水泥净浆中。

在试杆停止深入或释放试杆30s时记录试杆至底板之间的距离,升起试杆后,立即擦净;整个操作应该在搅拌后1.5min内完成。

以试杆沉入净浆并距底板6mm±1mm的水泥净浆为标准稠度净浆。

、八.、■前言本标准第6.1、6.3、8.3条为强制性条款，其余为推荐性条款。

本标准参照欧洲水泥试行标准ENV197-1:2000《通用波特兰水泥》修订。

本标准代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》三个标准。

与GB175-1999、GB1344-1999、GB12958-1999相比，主要变化如下：——全文强制改为条文强制（本版前言）；——增加通用硅酸盐水泥的定义（本版第3.1条）；——将各品种水泥的定义取消（原版GB175-1999、GB1344-1999、GB12958-1999第3章）；——将组成与材料合并为一章，材料中增加了硅酸盐水泥熟料（原版GB175-1999、GB1344-1999、GB12958-1999第4章，本版第4章）；——普通硅酸盐水泥中“掺活性混合材料时，最大掺量不超过15%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替”改为“活性混合材料掺加量为〉5%,<20%,其中允许用不超过水泥质量5%符合本标准第4.2.5条的窑灰或不超过水泥质量8%符合本标准第4.2.4条的非活性混合材料代替”（原版GB175-1999中第3.2条,本版第4.1条）；——将矿渣硅酸盐水泥中矿渣掺加量由“20%〜70%”改为“>20%,<70%”（原版GB1344-1999中第3.1条,本版第3.4条、4.1条）；——将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“20%〜50%”改为“>20%，<40%”（原版GB1344-1999中第3.2条,本版第4.1条）；——将粉煤灰硅酸盐水泥中粉煤灰掺量由“20%〜40%”改为“>20%，<40%”（原版GB1344-1999中第3.3条,本版第4.1条）；——将复合硅酸盐水泥中混合材料总掺加量由“应大于15%，但不超过50%”改为“>20%，<50%”（原版GB12958-1999中第3章,本版第4.1条）；——材料中增加了粒化高炉矿渣粉（本版第4.2.2、4.2.3条）；——取消了粒化精铬铁渣、粒化增钙液态渣、粒化碳素铬铁渣、粒化高炉钛矿渣等混合材料以及符合附录A新开辟的混合材料，并将附录A取消（原版GB12958-1999中第4.2条、第4.3条和附录A）——增加了M类混合石膏（原版GB175-1999、GB1344-1999和GB12958-1999中第3章,本版第4.2.2.1条）；——助磨剂允许掺量由“不超过水泥质量的1%”改为“不超过水泥质量的0.5%”（原版GB175-1999、GB1344-1999和GB12958-1999中第4.5条,本版第4.2.6条）；——普通水泥强度等级中取消32.5和32.5R（原版GB175-1999中第5章，本版第5章）；——增加了氯离子含量的要求，即水泥中氯离子含量不大于0.06%（本版第6.1条）；——取消了细度指标要求，但要求在试验报告中给出结果（原版GB175-1999第6.5条、GB1344-1999、GB12958-1999中第6.3条，本版8.4条）；——将复合硅酸盐水泥的强度等级改为和矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥一致（原版GB12958-1999中第6.6条，本版第6.3.3条）——增加了水泥组分的试验方法（本版第7.1条）；——强度试验方法中增加了“掺火山灰混合材料的普通硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥在进行胶砂强度检验时，其用水量按0.50水灰比和胶砂流动度不小于180mm来确定。

通用硅酸盐水泥一、通用硅酸盐水泥１、定义：以硅酸盐水泥熟料和适量的石膏，及规定的混合材料制成的水硬性胶凝材料。

气硬性胶凝材料：在空气中会逐渐变硬，放入水中又会变软。

例：泥土。

水硬性胶凝材料：不但能在空气中变硬，也可以在水中变硬。

例：水泥、粉煤灰。

２、分类：硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥。

３、组份：见下表４、强度硅酸盐水泥的强度：42.5、42.5R、52.5、52.5R、62.5、62.5R六个等级。

普通硅酸盐水泥的强度：42.5、42.5R、52.5、52.5R四个等级。

矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥的强度：32.5、32.5R、42.5、42.5R、52.5、52.5R六个强度等级。

注：火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥和掺火山灰质的普通硅酸盐水泥进行胶砂强度检验时，其用水量按0.5水灰比和胶砂流动度不小于180mm来确定。

当流动度小于180mm时，应以0.01的整倍数递增的方法将水灰比调整到胶砂流动度不小于180mm。

不同品种不同强度等级的通用硅酸盐水泥单位：Mpa５、凝结时间硅酸盐水泥：初凝不小于45min，终凝不大于390min。

矿渣硅酸盐水泥、普通硅酸盐水泥、火山硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥：初凝不小于45min，终凝不大于600min。

6、化学指标%7、细度：硅酸盐水泥和普通硅酸盐水泥的细度以比表面积表示，其比表面积不小于300m2/kg；矿渣硅酸盐水泥、火山硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥的细度以筛余表示，其80um方孔筛筛余不大于10%或45um方孔筛筛余不大于30%8、碱含量：按Na2O+0.658K2O计算值表示。

碱含量应不大于0.6 %或由买卖双方协商确定。

9、安定性：有试饼法和雷氏夹法。

过量石膏：石膏凝结时间快使凝结时间不均匀影响安定性原因游离氧化钙：结构致密，水化困难，与水结合生成氢氧化钙游离氧化镁：比氧化钙更明显，性质与游离氧化钙相同注：安定性检验必须在10天之内完成，否则游离氧化钙、游离氧化镁与空气中的水反应完成，而使检验不准确。

水泥种类、代号、强度等等解释摘要：水泥概述：1 、水泥历史不长，只100 多年的历史，但发展惊人2 、水泥品种1 ）按化学成分为：①硅酸盐类水泥有六大类：硅酸盐水泥、普通硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、矿渣硅酸盐水泥、复合硅酸盐水泥。

②铝酸盐类水泥③无熟料（少熟料）类水泥2 ）按用途分为：①普通水泥②特殊水泥水泥的种类及特点1824年英国工程师阿斯普丁（AsPdih）获得第一份水泥专利标志着水泥的发明。

水泥的发明为建筑工程的发展提供了物质基础，使其由陆地工程发展到水中、地下工程一。

水泥发明至今已有一百多年的历史，它始终是用途最广、用量最多的一种胶凝材料。

胶凝材料是指在建筑工程中能将散粒材料（如砂、石）或块状材料（如砖、瓷砖等）胶结成一个整体的材料。

水泥呈粉末状，与水混合后，经过物理化学过程能由可塑性浆体变成坚硬的石状体，并能将散粒材料胶结成为整体，是一种良好o 的矿物胶凝材料。

水泥不仅能在空气中硬化，还能更好地在水中硬化，保持并发展强度，所以水泥属于水硬性胶凝材料，它可以用于地上、地下、水中的工程。

为了适应不同建筑工程的需要，水泥品种不断增加，已达200多种。

因此水泥常按以下几个方面的特点分类。

(1）按照水泥的主要水硬性物质分：硅酸盐类水泥（主要水硬性物质是硅酸钙）、铝酸盐类水泥（主要水硬性物质是铝酸钙）、硫铝酸盐水泥（主要水硬性物质是硫铝酸钙）等。

因为它们的水硬性物质不同，它们的性质也各异，如铝酸盐类水泥凝结速度快。

早期强度高，耐热性能好而且耐硫酸盐腐蚀；硫铝酸盐水泥硬化后体积会膨胀等。

（2）按照水泥的用途分为：通用水泥（用于一般的建筑工程，主要是硅酸盐类的五种水泥）、专用水泥（是指适应于专门用途的水泥，有大坝水泥、油井水泥、砌筑水泥等》特种水泥（具有比较突出的某种性能的水泥，如膨胀水泥、低热水泥、彩色水泥、白水泥等）。

在诸多的水泥品种中，硅酸盐类水泥是最基本且用量最多的一类水泥，在进行室内装饰装修中也常用到这类水泥。
