钢管脚手架搭设流程要求(5)

脚手架搭设流程及要求一、落地式钢管脚手架工艺流程落地脚手架搭设的工艺流程为：场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。

定距定位。

根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。

在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。

当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。

其余按下构造要求搭设。

1、主杆基础本工程脚手架基础利用基坑支护平台混凝土进行硬化，混凝土硬化厚度不小于10cm。

地基承载能力能够满足外脚手架的搭设要求。

2、立杆间距(1)脚手架立杆纵距1.5m，横距0.9m，步距1.8m；连墙杆间距竖直3.6m，水平4.5m(即两步三跨)；里立杆距建筑物0.3m。

(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。

(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。

(4)立杆的垂直偏差应控制在不大于架高的1／400。

(5)立杆及纵横向水平杆构造要求：3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。

(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。

4、剪刀撑脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。

剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。

脚手架搭设要求及规范一、目的为了保证脚手架的安全、稳定和可靠，规范脚手架的设计、施工和检验，防止脚手架发生崩塌、坍塌、滑落等事故，特制定本规范。

二、合用范围本规范合用于建造工程中各种类型和用途的脚手架的搭设，包括门式钢管脚手架、扣件式钢管脚手架、碗扣式钢管脚手架、盘扣式钢管脚手架、满堂式钢管脚手架、悬挑式钢管脚手架、附着升降式钢管脚手架等。

三、基本要求1. 设计要求脚手架的设计应符合国家标准《建造施工脚手架安全技术规范》（GB 51210-2022）和《建造施工扣件式钢管脚手架安全技术规范》（JGJ 130-2022）等相关规定。

脚手架的设计应根据工程特点和施工需要，确定脚手架的类型、结构、尺寸、荷载、支撑方式等参数，并绘制相应的图纸和计算书。

脚手架的设计应考虑脚手架的使用期限和环境条件，合理选用材料和构件，防止腐蚀、变形和损坏。

脚手架的设计应保证脚手架的整体稳定性和局部强度，避免产生不利影响的偏心荷载、水平荷载和动态荷载。

脚手架的设计应考虑施工安全和操作便利，设置必要的安全设施和通道，如防护栏杆、安全网、登高梯等。

2. 施工要求脚手架的施工应按照设计图纸和计算书进行，并遵守国家标准《建造施工安全检验标准》（GB 50333-2022）和《建造施工高处作业安全技术规范》（GB 50334-2022）等相关规定。

脚手架的施工应由专业人员负责，并进行必要的技术交底和培训，确保施工人员掌握正确的操作方法和安全知识。

脚手架的施工应在合适的气候条件下进行，并采取有效的防风、防雨、防雪等措施，避免因恶劣天气造成脚手架的损坏或者事故。

脚手架的施工应按照规定的顺序和步骤进行，并按照层次和区域进行分段检验和验收，确保每一部份都达到质量标准和安全要求。

脚手架的施工应注意保持脚手架的清洁和整齐，及时清理和处理废弃物和杂物，防止阻塞通道或者影响视线。

3. 检验要求脚手架的检验应由专业人员进行，并按照国家标准《建造施工脚手架安全技术规范》（GB 51210-2022）和《建造施工扣件式钢管脚手架安全技术规范》（JGJ 130-2022）等相关规定执行。

脚手架搭设规范要求(一)基本要求1.重要的脚手架必须制定施工方案，必要时制定安全保证措施。

2.高度25m以上的脚手架必须采用扣件式钢管脚手架，其单立杆脚手架高度宜控制在50m以内;高度超过50m的脚手架应采用双管立杆、钢丝绳斜拉、分段卸荷等有效措施,并另行专门设计。

3.脚手架的设计须满足工程的需要，并标明其用途、最大静荷载、最大动荷载及水平受力等；所选定的设计参数和构配件，不得低于现行国家和行业相关安全技术规范标准.4.脚手架在施工中需要改变原有结构、加高（宽）、改为它用等情况下,须经技术部门验证,并经审批.(二)技术要求钢管脚手架所用材料须符合下列要求：1.钢管外径应为48~51mm，壁厚3～3.5mm,长度以2.1～2.8m和4～6.5m为宜，有严重锈蚀、弯曲、裂纹、损坏的不得使用.2.扣件应有出厂合格证明，凡脆裂、变形、滑丝的不得使用。

3.钢制脚手板应采用厚2～3mm的3号钢钢板,以长度1.4～3.6m、宽度23～25cm、肋高5cm为宜，两端应有连接装置，板面有防滑孔，凡有裂纹、扭曲的不得使用.4.脚手架的立杆、大小横杆的间距根据脚手架的使用情况具体确定，但不得超过以下值：横向立杆纵向立杆大横杆小横杆小横杆挑出的悬臂长1.5m 2.0m 1.2m 1.5m 0.45m5.斜道板、跳板的坡度不得大于1：3,宽度不得小于1.5m。

6.木架杆：铁丝用8#二、脚手架分类脚手架是为建筑施工或装置施工而搭设的上料、堆料和施工功课用的姑且结构架。

1、按所用的材料：分为木脚手架、钢脚手架和软梯。

2、按是否可移动：分为移动脚手架和固定脚手架。

3、按施工的性子：分为建筑脚手架和装置脚手架.4、按搭接形式和使用用途分为（1)单排脚手架(单排架）：只有一排立杆,横向水平杆的一端搁置在墙体上的脚手架.（2)双排脚手架(双排架）：由内外两排立杆和水平杆等组成的脚手架。

（3)结构脚手架：用于砌筑和结构工程施工功课的脚手架。

脚手架搭设要求规定1、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步；如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定措施与建筑结构拉结。

2、每搭完一步脚手架后，应按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011表8.2.4的规定校正步距、纵距、横距及立杆的垂直度。

3、立杆搭设应符合下列规定：（1）相邻立杆的对接连接应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.3.6条的规定；（2）脚手架开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；（3）当架体搭设至有连墙件的主节点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。

4、脚手架纵向水平杆的搭设应符合下列规定：（1）脚手架纵向水平杆应随立杆按步搭设，并应采用直角扣件与立杆固定；（2）纵向水平杆的搭设应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.2.1条的规定；（3）在封闭型脚手架的同一步中，纵向水平杆应四周交圈设置，并应用直角扣件与内外角部立杆固定。

5、脚手架横向水平杆搭设应符合下列规定：（1）搭设横向水平杆应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.2.2条的构造规定；（2）双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不应大于100mm；（3）单排脚手架的横向水平杆不应设置在下列部位：A.设计上不允许留脚手眼的部位；B.过梁上与过梁两端成60°角的三角形范围内及过梁净跨度1/2的高度范围内；C.宽度小于1m的窗间墙；D.梁或梁垫下及其两侧各500mm的范围内；E.砖砌体的门窗洞口两侧200mm和转角处450mm的范围内；其他砌体的门窗洞口两侧300mm和转角处600mm的范围内；F.墙体厚度小于或等于180mm；G.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；H.砌筑砂浆强度等级小于或M2.5的砖墙。

钢管脚手架的搭设钢管脚手架是在建筑施工现场中常见的临时工具，它由钢管和连接件组成，用于支撑和搭设工作平台，便于施工人员进行高空作业。

钢管脚手架具有结构稳定、搭设方便、重复使用等优点，广泛应用于建筑、桥梁、厂房等工程领域。

本文将介绍钢管脚手架的搭设过程，包括搭设前的准备工作、搭设步骤和搭设后的注意事项。

一、搭设前的准备工作1.确定搭设需要的脚手架类型：根据施工需求和工作环境，确定需要使用的脚手架类型，如单排脚手架、双排脚手架、悬挑脚手架等。

2.制定施工方案：根据建筑设计图纸和相关施工要求，制定详细的施工方案，包括脚手架的高度、布置和支撑等。

3.购买或租赁所需材料：根据搭设方案购买或租赁所需的钢管和连接件，并对材料进行检查，确保质量合格。

4.组织施工人员培训：对参与搭设工作的施工人员进行安全培训，包括正确使用脚手架的方法、安全操作规程和事故应急处理等。

二、搭设步骤1.搭设脚手架基础：根据设计要求，找平工地地面并打好基础，确保基础平整牢固。

2.安装立杆和横杆：根据设计方案，按照预定的脚手架尺寸安装立杆和横杆，通过连接件固定连接。

3.加装水平杆和斜杆：根据需要，安装水平杆和斜杆，增加脚手架的稳定性和抗侧倾能力。

4.加装踏板和栏杆：在搭设好的脚手架上搭设工作平台，安装踏板和栏杆，确保操作人员的安全。

5.检查和调整：搭设完成后，仔细检查脚手架的连接是否牢固，调整杆件的平直度和垂直度，确保脚手架的稳定性和安全性。

三、搭设后的注意事项1.严禁超载：严格按照设计要求和规定的载荷限制使用脚手架，严禁超载，确保施工安全。

2.定期检查和维护：定期检查脚手架的连接件是否松动、锈蚀、变形等，及时更换损坏的零部件，保持脚手架的良好状态。

3.正确使用脚手架：使用时请按照规定的方法和步骤正确搭设和拆除脚手架，避免不当操作导致事故发生。

4.加强施工人员安全培训：定期对工人进行安全培训，提高他们的安全意识和防范意识，减少事故的发生。

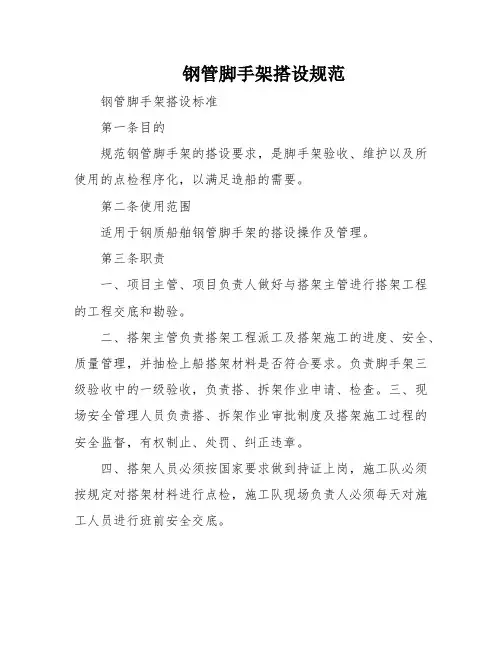

钢管脚手架搭设规范钢管脚手架搭设标准第一条目的规范钢管脚手架的搭设要求，是脚手架验收、维护以及所使用的点检程序化，以满足造船的需要。

第二条使用范围适用于钢质船舶钢管脚手架的搭设操作及管理。

第三条职责一、项目主管、项目负责人做好与搭架主管进行搭架工程的工程交底和勘验。

二、搭架主管负责搭架工程派工及搭架施工的进度、安全、质量管理，并抽检上船搭架材料是否符合要求。

负责脚手架三级验收中的一级验收，负责搭、拆架作业申请、检查。

三、现场安全管理人员负责搭、拆架作业审批制度及搭架施工过程的安全监督，有权制止、处罚、纠正违章。

四、搭架人员必须按国家要求做到持证上岗，施工队必须按规定对搭架材料进行点检，施工队现场负责人必须每天对施工人员进行班前安全交底。

五、安全组长负责搭架的最终验收确认工作，对搭架过程中不符合规定的应及时指出、纠正，对屡教未改的作为违章处理。

六、职能部门负责选择合格搭架施工队为生产服务。

第四条搭架材料一、要求（一）搭架队应出具管子、扣件质量保证书，保证书交采购部备案。

（二）脚手架钢管应采用现行国度尺度《直缝电焊钢管》（GB/T)或《低压流体运送用焊接钢管》（GB/T3092)中规定的3号通俗钢管，其质量应符合国度尺度《碳素布局钢》（GB/T700)中Q235-A级钢的规定。

1、新钢管的搜检应符合下列规定：钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。

2、旧钢管的检查应符合下列规定：（1）表面锈蚀深度应符合表中序号3的规定。

锈蚀搜检应每年一次。

搜检时，应在锈蚀严峻的钢管中抽取三根，在每根锈蚀严峻的部位横向截断取样搜检，当锈蚀深度跨越规定值时不得使用。

（2）钢管弯曲变形应符合表中序号4的规定。

（3）钢管上严禁打孔。

（三）钢管脚手架扣件应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB)的规定，同时在螺栓拧紧扭力达65Nm时，不得发生破坏。

采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。

脚手架搭设规范(一)施工方案1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案，内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。

2、脚手架的搭设高度超过规范规定的要进行计算。

（1）扣件式钢管脚手架搭设尺寸符合下表时，相应杆件可不再进行设计计算。

但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。

（2）当搭设高度在25－50m时，应对脚手架整体稳定性从构造上进行加强。

如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小，以及在多风地区对搭设高度超过40m的脚手架，考虑风涡流的上翻力，应在设置水平连墙件的同时，还应有抗上升翻流作用连墙措施等，以确保脚手架的使用安全。

（3）当搭设高度超过50m时，可采用双立杆加强或采用分段卸荷，沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉，将脚手架的部分荷载传给建筑物承担；或采用分段搭设，将各段脚手架载传给由建筑物伸出的悬挑梁、架承担，并经设计计算。

（4）对脚手架进行的设计计算必须符合脚手架规范的有关规定，并经企业技术负责人审批。

3、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场固故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可施工。

二）立杆基1、脚手架立杆基础应符合方案要求。

（1）搭设高度在25m以下时，可素夯实找平，上面铺5cm厚木板，长度为2m时垂直于墙面放置；长度大于3m时平行于墙面放置。

（2）搭设高度25－50m时，应根据现场地耐力情况设计基础作法或采用回填土分层夯实达到要求时，可用枕木支垫，或在地基上加铺20cm厚道碴，其上铺设混凝土板，再仰铺12－16号槽钢。

（3）搭设高度超过50m时，应进行计算并根据地耐力设计基础作法，或于地面下1m深处采用灰土地基，或浇注50m厚混凝土基础，其上采用枕支垫。

2、扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种，搭设时应将木垫板铺平，放好底座，再将立杆放入底座内，不准将立杆直接置于木板上，否则将改变垫板受力状态。

钢管脚手架施工方案钢管脚手架施工方案（一）：落地式脚手架施工方案为进一步贯彻《建筑施工安全检查标准》（JGJ59-99），实现安全管理规范化、科学化，确保规范施工安全生产，根据该工程建筑结构和施工特点、特编制该施工方案。

1工程概况1.1本工程位于：建筑层次：五层建筑面积：大约2000平方米1.2基础处理，采用夯实、找平。

2搭设方案2.1材料及规格选取根据JGJ59-99标准要求，采用钢管搭设，钢管尺寸采用φ48×3.5MM，并使用钢扣件。

2.2搭设尺寸2.2.1搭设总高度约18米，要求随施工进度搭设，高度超出施工层1.5米。

2.2.2搭设要求，根据现场实际状况，采用双排脚手架，架体立杆内侧采用安全密目网全封闭围挡施工。

3.2米高搭设首层平网，随施工进度设随层网，每隔6米设层间网，首层及顶层满铺竹跳板安全防护。

2.2.3构造要求2.2.3.1立杆间距 1.5米，立杆基础垫通长板（20CM×5CM×4CM长的松木板），使用钢底座（1CM×15CM×8MM的钢板）。

底座中间设置钢管芯子，高度大于15CM。

离地高度20CM设置纵横方向扫地杆。

连续设置在立杆内侧，立杆接长采用对接，且接头交错布置，高度方向错开50CM以上，相邻接头不应在同跨内。

接头距大横杆与立杆的交接处不应大于50CM。

顶层立杆可搭接，长度不应小于1M，两个扣件。

立杆垂直偏差，架高30M以下时，要求不大于架高的1/200。

2.2.3.2大横杆大横杆间距控制在1.5M，以便立网挂设，大横杆置立于立杆里面，每侧外伸长度不应小于10CM，但不应大于20CM。

杆件接长需对接，接点距主接点的距离不应大于50CM。

2.2.3.3小横杆小横杆搭在大横杆上面，伸出大横杆长度不小于10CM，小横杆间距：立杆与大横杆交接处务必设小横杆，脚手板处75CM，且伸入墙内不小于18CM。

2.2.3.4剪刀撑外脚手架的两端转角处，以及中间每隔6-7根（9-15M）立杆应设一组剪刀撑。

扣件式钢管脚手架搭设工艺流程与施工要求扣件式钢管脚手架是一种常见的建筑施工辅助设备，广泛应用于搭建临时工作平台、悬挑脚手架等各种工程。

在施工过程中，正确的搭设工艺流程和严格的施工要求对保障施工安全和提升施工效率至关重要。

本文将就扣件式钢管脚手架的搭设工艺流程和施工要求进行详细阐述。

一、搭设工艺流程1. 前期准备扣件式钢管脚手架搭设前需对施工区域进行充分的调查和测量，在了解地基情况和预估荷载的基础上制定搭设方案。

同时需要准备好必要的施工材料、工具和设备，保证施工顺利进行。

2. 基础施工根据设计要求，进行脚手架的基础施工。

清理施工区域，并根据设计要求进行基础的平整、找正和加固等工作。

3. 立杆安装首先，在基础上固定立杆，确保立杆垂直度达到要求。

然后安装水平杆，使之水平并与立杆连接牢固。

4. 横杆与纵杆安装根据设计要求，安装横杆和纵杆。

横杆的安装一般从底部向上进行，保证其位置准确，并用扣件固定。

纵杆的安装需要根据需要进行调整，使之与立杆保持一定的间距，并用扣件连接。

5. 斜杆与对角杆安装根据需求，安装斜杆和对角杆。

斜杆的安装主要是为了增强脚手架的稳定性，需根据设计要求进行固定。

对角杆的安装一般是为了加强脚手架的整体刚性，保证横杆和纵杆之间的连接牢固。

6. 搭设工作层板在搭设好主体结构后，需要安装工作层板。

工作层板的安装需确保其平整、稳固，并与脚手架主体结构连接牢固。

7. 完善支撑和固定最后，根据需要，进行脚手架的支撑和固定。

支撑方式包括地锚、地脚螺栓等，固定方式包括绳索、拉紧器等。

这些措施的目的是为了增强脚手架的稳定性和安全性。

二、施工要求1. 安全施工搭设脚手架过程中，必须遵守相关安全规定，保证施工人员的安全。

施工人员应佩戴安全帽、安全带等个人防护装备，并按规定使用相关工具和设备。

2. 合理布局搭设脚手架时，需要合理设置脚手架的布局。

主要包括合理设置杆件的间距和布置，确保脚手架的稳定性和工作层板的平整度。

钢管脚手架搭设的工艺流程一、施工准备1.设计和计划：根据施工要求和现场条件，设计脚手架的结构和搭设计划。

2.材料准备：根据设计要求，准备钢管、扣件、脚手板、栏杆等材料，并对材料进行检查和验收。

3.安全准备：制定脚手架搭设的安全措施，准备安全帽、安全带、防护网等安全设施。

二、基础处理1.清理场地：清理搭设脚手架的场地，确保场地平整、坚实，满足脚手架的搭设要求。

2.基础处理：根据设计要求，对基础进行硬化处理，提高脚手架的稳定性。

三、安装底座1.根据设计要求，确定底座的位置和高度。

2.安装底座：将底座安装在基础之上，确保底座水平、稳固。

四、安装立杆1.根据设计要求，确定立杆的位置和间距。

2.将立杆与底座连接，确保连接牢固。

3.按照要求搭设剪刀撑，提高脚手架的稳定性。

五、搭设水平杆1.根据设计要求，确定水平杆的位置和间距。

2.将水平杆与立杆连接，确保连接牢固。

3.按照要求搭设水平支撑，提高脚手架的稳定性。

六、安装剪刀撑1.根据设计要求，确定剪刀撑的位置和角度。

2.将剪刀撑与立杆连接，确保连接牢固。

3.按照要求搭设剪刀撑，提高脚手架的稳定性。

七、安装脚手板1.根据设计要求，确定脚手板的位置和间距。

2.将脚手板与水平杆连接，确保连接牢固。

3.按照要求搭设脚手板，方便工人进行施工作业。

八、安装连墙件1.根据设计要求，确定连墙件的位置和间距。

2.将连墙件与立杆连接，确保连接牢固。

3.按照要求搭设连墙件，提高脚手架的稳定性。

九、搭设栏杆1.根据设计要求，确定栏杆的位置和高度。

2.将栏杆与立杆连接，确保连接牢固。

3.按照要求搭设栏杆，提供安全保障。

钢管脚手架搭设规范钢管脚手架是一种常用的建筑施工脚手架，具有结构牢固、施工效率高等优点。

为确保施工安全和质量，钢管脚手架的搭设必须按照一定规范进行。

下面是钢管脚手架搭设规范的一些要点，供参考。

1. 设计要求：(1) 钢管脚手架必须由专业设计人员按照国家相关规范进行设计，考虑到施工负荷、环境条件等因素。

(2) 设计要满足强度、刚度和稳定性要求，并且有合理的拆除方案。

(3) 设计要充分考虑施工工人的安全，设有安全网和安全通道，以防止人员坠落。

2. 施工前准备：(1) 搭设钢管脚手架前，必须对工地地基进行检查，确保地基平整、坚实。

(2) 搭设前必须检查材料的质量，钢管要符合国家相关标准，接头要有合格的连接件。

(3) 搭设区域要清理干净，并且铺设好防滑垫。

3. 搭设程序：(1) 先架设基础扣件式脚手架，确保结构牢固。

(2) 根据设计要求，连接好脚手架的立杆和横杆，确保水平度和垂直度。

(3) 安装安全网和脚手架护栏，保护施工人员的安全。

(4) 搭设钢管脚手架时，要逐层搭设，同时加固连接，确保平稳和安全。

4. 使用和管理：(1) 在使用钢管脚手架前，必须进行检查，确保结构稳定，无松动和损坏部分。

(2) 使用钢丝绳等工具将脚手架与建筑物固定，防止倾倒和坍塌。

(3) 禁止在脚手架上进行乱堆乱放的行为，确保脚手架上整洁无障碍。

(4) 施工人员必须佩戴安全帽，并且使用安全绳系，防止高空坠落。

5. 拆除和清理：(1) 拆除钢管脚手架时，必须按照设计要求和拆除方案进行。

(2) 拆除过程中要注意安全，防止脚手架突然倒塌或者坍塌。

(3) 拆除完成后，必须做好清理工作，保持工地整洁。

钢管脚手架的搭设规范是确保建筑施工过程中安全和质量的重要保障。

在搭设过程中，必须严格按照规范要求进行操作，保证施工人员的安全。

同时，定期检查和维护脚手架的稳定性和可靠性，及时处理损坏和松动部分，确保使用过程中的安全性和可靠性。

通过遵守规范，可以有效降低工地事故的发生率，提高工程施工的效率和质量。

脚手架搭设规范(一)施工方案1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案，内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。

2、脚手架的搭设高度超过规范规定的要进行计算。

（1）扣件式钢管脚手架搭设尺寸符合下表时，相应杆件可不再进行设计计算。

但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。

（2）当搭设高度在25－50m时，应对脚手架整体稳定性从构造上进行加强。

如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小，以及在多风地区对搭设高度超过40m的脚手架，考虑风涡流的上翻力，应在设置水平连墙件的同时，还应有抗上升翻流作用的连墙措施等，以确保脚手架的使用安全。

（3）当搭设高度超过50m时，可采用双立杆加强或采用分段卸荷，沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉，将脚手架的部分荷载传给建筑物承担；或采用分段搭设，将各段脚手架载传给由建筑物伸出的悬挑梁、架承担，并经设计计算。

（4）对脚手架进行的设计计算必须符合脚手架规范的有关规定，并经企业技术负责人审批。

3、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场固故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可施工。

二）立杆基1、脚手架立杆基础应符合方案要求。

（1）搭设高度在25m以下时，可素夯实找平，上面铺5cm厚木板，长度为2m时垂直于墙面放置；长度大于3m时平行于墙面放置。

（2）搭设高度25－50m时，应根据现场地耐力情况设计基础作法或采用回填土分层夯实达到要求时，可用枕木支垫，或在地基上加铺20cm厚道碴，其上铺设混凝土板，再仰铺12－16号槽钢。

（3）搭设高度超过50m时，应进行计算并根据地耐力设计基础作法，或于地面下1m深处采用灰土地基，或浇注50m厚混凝土基础，其上采用枕支垫。

2、扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种，搭设时应将木垫板铺平，放好底座，再将立杆放入底座内，不准将立杆直接置于木板上，否则将改变垫板受力状态。

脚手架搭设规范1脚手架工作技术要求1.1 脚手架搭设的基本要求1)按设备班组要求的部位搭设脚手架。

2)要求搭设脚手架全部为钢管脚手架。

3)脚手架应有足够的面积，能满足人员操作、材料堆放和运输的要求。

4)脚手架的构造应合理简单，搭设、拆除要易于操作且搬运要方便。

5)脚手架荷重一般只承受工作人员和放置小型器具，总重量不能超过270kg/ ㎡；搭设好的脚手架应经搭设部门和使用部门验收合格后方可交付使用，使用中应定期检查和维护。

6)荷重超过270kg/ ㎡的脚手架应进行设计，并经技术负责人批准后方可搭设。

7)在构筑物上搭设脚手架应验算构筑物的强度。

8)非专业工种人员不得搭、拆脚手架，搭设脚手架时作业人员应挂好安全带，递杆、撑杆作业人员应密切配合，施工区周围应设围栏或警告标志，并由专人监护，严禁无关人员入内。

9)脚手架的立杆应垂直，钢管立杆应设置垫板或金属底座，横杆应平行与立杆成直角搭设，小横杆应设置在横杆上。

离基准面2米以上的脚手架应加绑两道防护栏杆，并保证牢固可靠。

10)脚手架的立杆、大横杆及小横杆的间距要符合要求，间距距离为：立杆2米，大横杆1.2米，小横杆1.5米。

11)脚手架的两端、转角处以及每隔6～7根立杆，应设支杆及剪刀撑。

支杆和剪刀撑与地面的夹角不得大于60℃。

支杆必须牢固可靠。

架子高度在7m以上或无法设支杆时，竖向每隔4m、横向每隔7m必须与建筑物连接牢固。

12）脚手架搭设严格按照一板三杆的标准搭设，所捆绑的铁丝必须捆绑结实牢固(不得用铅丝绑扎），无松动滑脱现象。

13）脚手架结构保证整体坚固、稳定，保证作业期间内在规定的荷载作用下，或在气候的影响下，不变形、不摇晃、不倾斜，满足安全使用的要求。

1.2 移动、悬吊式脚手架注意事项1)移动式脚手架必须经过设计和验收。

2)有人工作的脚手架禁止移动。

3)移动较大的移动式脚手架，在移动时应有切实防止脚手架倾倒的措施，移动脚手架时，其道路的纵横面上皆须铺平。

钢管脚手架施工方案5篇《钢管脚手架施工方案》钢管脚手架施工方案(一)：落地式脚手架施工方案为进一步贯彻《建筑施工安全检查标准》(JGJ59-99),实现安全管理规范化、科学化，确保规范施工安全生产，根据该工程建筑结构和施工特点、特编制该施工方案。

1工程概况1.l本工程位于：建筑层次：五层建筑面积：大约2000平方米1.2基础处理，采用夯实、找平。

2搭设方案2.1材料及规格选取根据JGJ59∙99标准要求，采用钢管搭设，钢管尺寸采用483.5MM,并使用钢扣件。

2.2搭设尺寸221搭设总高度约18米，要求随施工进度搭设，高度超出施工层1.5米。

222搭设要求，根据现场实际状况，采用双排脚手架，架体立杆内侧采用安全密目网全封闭围挡施工。

3.2米高搭设首层平网，随施工进度设随层网，每隔6米设层间网，首层及顶层满铺竹跳板安全防护。

2.2.3构造要求1.1.3.2大横杆大横杆间距控制在L5M,以便立网挂设，大横杆置立于立杆里面，每侧外伸长度不应小于IOCM,但不应大于20CM o杆件接长需对接，接点距主接点的距离不应大于50CM。

1.2.3.3小横杆小横杆搭在大横杆上面，伸出大横杆长度不小于10CM,小横杆间距：立杆与大横杆交接处务必设小横杆，脚手板处75CM,且伸入墙内不小于18CM。

2.234剪刀撑外脚手架的两端转角处，以及中间每隔6-7根（9-15M）立杆应设一组剪刀撑。

剪刀撑从基础开始沿脚手架高度连续设置、宽度不少于6米，最少跨4跨，最多跨6跨，与地面的夹角为：跨6跨时45、跨5跨时50、跨4跨时60。

剪刀撑杆件接长需搭接，搭接长度不小于1M,使用三个扣件均匀分布，端头距扣件不小于IOCM o2.235脚手板应满铺脚手板，严禁探头板，不得高低不平，并要设置挡脚板，挡脚板高度为18CM。

满铺距墙小于IOCM。

2.236与建筑物拉结脚手架高度在7M以上及每高4M,水平每隔6M同建筑物牢固拉结，内外用50CM钢管固定。

外脚手架搭设施工流程及要求一、施工流程1、立杆(1)脚手架立杆纵向间距1.5m，横向间距1m，内立杆距与结构边距离0.3m，步距1.8m，钢管接长采用对接扣件，立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏。

立杆整个架高的垂直偏差应不大于75mm；(2)立杆采用6m长钢管搭设，除在顶层可采用搭接外，其余各接头必须采用对接扣件对接，对接、搭设应符合以下要求：①对接接头扣件开口方向应向下或向内，以防雨进入。

①立杆上的对接扣件应交错布置，相邻立杆接头位置的错开不小于500mm。

各接头与中心节点相距不应大于步距的1/3即600mm。

立杆立在坚实的结构上，搭设前将立杆置于厚度不小于50mm的木方上。

①立杆的搭接长度不应小于1m，不少于三个旋转扣件固定，端部扣件盖板的边缘至杆端不应小于100mm。

①立杆顶端应高出女儿墙上皮1m，高出檐口上皮1.5m。

立杆接头如下图所示。

▲立杆接头示意图2、纵向水平杆（1）纵向水平杆设置于立杆的内侧、横向水平杆之下，并采用直角扣件与立杆扣紧。

（2）纵向水平杆一般采用对接扣件连接，至边角处也可采用搭接。

对接、搭接应符合以下要求：①对接接头应交错布置，两根相邻纵向水平杆的接头不宜设置在同跨或同步内，相邻接头水平距离不应小于500mm，与相近立杆的距离不大于立杆纵距的1/3，即500mm。

如下头所示。

▲纵向水平杆对接、搭接示意图①搭接接头长度不应小于1m，并应等距设置3个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于100mm。

①纵向水平杆的长度一般不宜小于3跨，并不大于6m。

3、横向水平杆(1)每一主节点处必须设置一根横向水平杆，横向水平杆长度1.5m，采用直角扣件扣紧在纵向水平杆上，该杆的轴线偏离主节点的距离不应大于150mm。

(2)操作层非主节点处的横向水平杆根据支撑脚手板的需要设置。

(3)横向水平杆伸出大横杆外的长度应控制在150mm。

4、剪刀撑(1)沿脚手架外侧及全高方向连续设置，每横向6跨设置一道剪刀撑，剪刀撑与地面成60°角，成菱形布置；剪刀撑主要采用6m长钢管，最下面的斜杆与立杆的连接点离地面不应大于500mm，除斜杆两端扣紧外，中应间增加2～4个扣结点。

钢管脚手架搭设规范钢管脚手架搭设规范1. 引言钢管脚手架是一种广泛使用于建筑施工中的临时工具，用于支撑工人、材料和工具，以便高空作业。

为了确保施工过程的安全性和高效性，必须按照相关规范进行搭设。

本旨在详细介绍钢管脚手架搭设的规范和要求。

2. 术语和定义2.1 钢管脚手架：由钢管、连接件和脚手架附件组成的临时结构，用于支撑和容纳工人、材料和工具。

2.2 钢管：用于搭建脚手架的中空圆钢管。

2.3 连接件：用于连接钢管的组件，包括扣件、螺栓、垫板等。

2.4 脚手架附件：用于增加脚手架功能的附件，包括水平杆、斜杆、横撑、斜撑等。

3. 设计和准备工作3.1 脚手架设计：根据工程需要和安全要求，设计合理的脚手架结构。

设计应包括材料选取、结构计算、支撑方式等内容。

3.2 材料准备：根据施工需求，选用符合标准要求的钢管、连接件和脚手架附件。

材料应进行验收并按需分类存储。

3.3 地基处理：脚手架的支撑必须建立在稳定的地基上。

在地基上设置支撑块、板或垫，确保脚手架的稳定性和安全性。

4. 搭设步骤4.1 基础搭设：根据设计要求，在地基上按照固定间距设置支撑块或支撑板，确保脚手架的稳定性。

4.2 竖杆搭设：将钢管立立于支撑块上，用连接件固定好竖杆，竖杆的间距应符合设计要求。

4.3 横杆搭设：将横杆连接于竖杆上，横杆的长度和间距应符合设计要求。

4.4 斜杆搭设：根据脚手架高度和斜杆长度的要求，将斜杆连接于竖杆和横杆上，增加脚手架的稳定性。

4.5 横撑和斜撑搭设：根据横撑和斜撑的要求，将其连接在竖杆和横杆上，增强脚手架整体的稳定性和承载能力。

4.6 脚手架平整：检查脚手架部件是否牢固，进行调整和修整，使其平整、稳定。

5. 使用和维护5.1 使用注意事项：在脚手架搭设完成后，工人应按照规范进行上下脚手架，严禁乱抓扶手和攀爬脚手架外壳。

5.2 定期检查：定期对脚手架进行检查，包括连接件是否松动、脚手架是否稳固等。

如有问题应及时修复或更换。

脚手架搭设工艺流程及要求一、钢管落地脚手架落地脚手架搭设的工艺流程为：场地平整、夯实一根底承载力实验、资料装备一定位设置通长脚手板、底座一纵向扫地杆一立杆一横向扫地杆一小横杆f大横杆(搁栅)一剪刀撑f连墙件一铺脚手板一扎防护栏杆一扎平安网。

定距定位。

依据结构请求在建筑物四角用尺量出内、外立杆离墙间隔，并做好标志；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标志；垫板、底座应精确地放在定位线上，垫板必需铺放平整，不得悬空。

在搭设首层脚手架过程中，沿周围每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体构造的连墙件牢靠拉接前方可撤除。

当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。

其他按下结构请求搭设。

1.主杆根底本工程脚手架根底应用基坑支护平台混凝土停止硬化，混凝土硬化厚度不小于IOcmo地基承载才能可以满足外脚手架的搭设请求。

2.立杆间距(1)脚手架立杆纵距15m,横距105m,步距18m；连墙杆间距竖直3.6m,程度4.5m(即两步三跨)；里立杆距建筑物0.3m。

(2)脚手架的底部立杆采用不同长度的钢管整齐布置，使钢管立杆的对接接头交织布置，高度方向互相错开50Omm以上，且请求相邻接头不应在同步同跨内，以保证脚手架的整体性。

(3)立杆应设置垫木，并设置纵横方向扫地杆，衔接于立脚点杆上，离底座20CnI左右。

(4)立杆的垂直偏向应控制在不大于架高的1/400o(5)立杆及纵横向程度杆结构请求：3.大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距18m,以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。

(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆,以构成空间构造整体受力。

4.剪刀撑脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净间隔不应大于15限剪刀撑斜杆的接长宜采用搭接，搭接长度不小于Inb应采用不少于2个旋转扣件固定。

工程地理位置：项目名称：建设单位：设计单位：监理单位：施工单位：工程地点：施工工期：开工日期：；竣工日期：技术准备：按施工图纸并结合现场实际情况，确定各工种的穿插配合工作，确定施工方法、施工进度计划、技术质量保证措施、安全消防措施及环保与文明施工措施。

对其进场物资及各分部施工前应进行的试验、工艺检验。

材料准备: 采用外径 48~51mm 钢管，壁厚3~3.5mm，扣件使用玛钢扣件。

劳力准备：脚手架搭设主要为架子工。

拟分别投入架子工 60 人。

机具准备：各种材料加工机具设备齐全。

1、地基处理由于本工作面地基土为软土，严禁直接将立杆搭设在原地土上，人工平整地基，如局部存在橡皮土或者地基承载力不足，必须将弹软部份、承载力不足处清除并换填碎石或者土石屑，并分层夯实，换填厚度根据现场实际情况确定，换填宽度应超过脚手架每边 10cm，每次虚铺厚度为 20cm，压实系数不1．小于 0.94。

地基平整完成后，脚手架底座下设置木垫板，其长度不小于2 跨，厚度不小于 50mm，宽度为 200mm。

垫板布设要平稳，不得悬空。

木板顺向中心线保证与立杆纵向中心线重合，木板长度应根据立杆间距、位置进行选用、下料，必须保证同一木板上最外侧立杆与木板边缘距离不小于 30cm，以保证脚手架整体稳定性。

并在四周距脚手架内外立杆 10cm 处设一浅排水沟。

2、材料检查外脚手架全部采用扣件式钢管进行架设。

材料进场必须有产品合格证，经检测合格后，方可进行架设之用。

用来搭设脚手架的钢管、扣件必须分类进行堆放。

3、材质要求⑴采用外径 48~51mm 钢管，壁厚3~3.5mm，扣件使用玛钢扣件，立杆及大横杆普通长为 4~6m，短管长 1.8~2.0m，其材质符合 A3 号钢的技术要求，所采购之钢管及配件要求规格统一、材质优良，并有出厂合格证书；严禁使用有严重锈蚀、弯曲、压扁、损伤、裂缝和材质不合格的钢管。

⑵十字扣件、回转扣件和对接扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。
