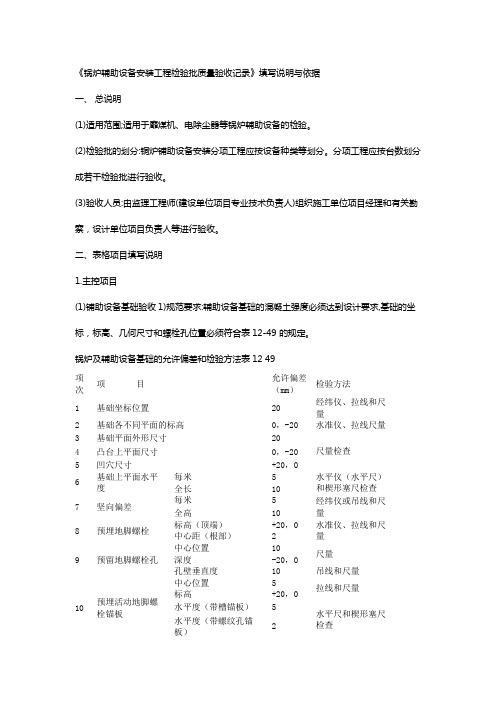

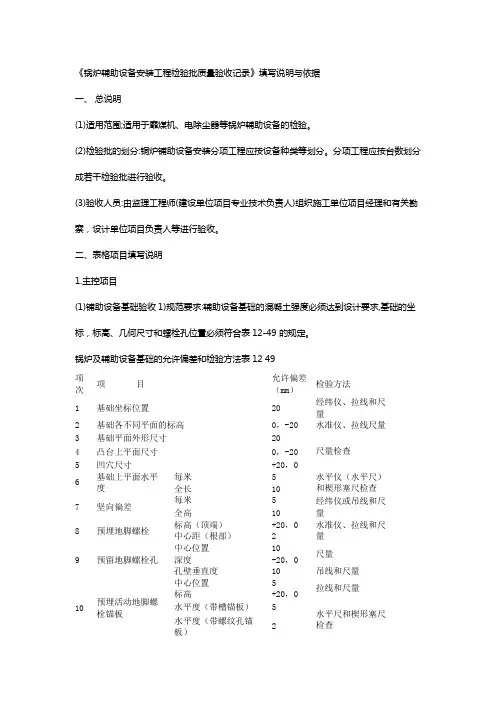

《锅炉辅助设备安装工程检验批质量验收记录》填写说明与依据一、总说明(1)适用范围;适用于靡煤机、电除尘器等锅炉辅助设备的检验。
(2)检验批的划分:铜炉铺助设备安装分项工程应按设备种类等划分。
分项工程应按台数划分成若干检验批进行验收。
(3)验收人员:由监理工程师(建设单位项目专业技术负责人)组织施工单位项目经理和有关勘察，设计单位项目负责人等进行验收。
二、表格项目填写说明1.主控项目(1)铺助设备基础验收1)规范要求:辅助设备基础的混凝土强度必须达到设计要求,基础的坐标，标高、几何尺寸和螺栓孔位置必须符合表12-49 的规定。
锅炉及辅助设备基础的允许偏差和检验方法表12 492)检查数量: 全数检查。
(2)风机试运转1)规范要求:风机试运转，轴承温升应符合下列规定:滑动轴承温度最高不得超过6o~C.滚动轴承温度最高不得超过80"C。
检查方法:用温度计检查。
2)规范要求:轴承径向单振幅应符合下列规定:风机转速小于10/70i时，不应超过0.10mm,风机转速为1000 1450/min 时，不应超过0.08mm。
检查方法:用测振仪表检查。
检查数量:全数检查。
(3)分汽缸、分水器、集水器水压试验1)规范要求，分汽面(分水器、集水器)安装前应进行水压试验，试验压力为工作压力的1.5倍,但不得小于0.6MPa。
2)检查方法:试验压力下10min 内无压降、无渗漏。
检查数量:全数检查。
(4)敞口水箱、密闭水箱、满水或压力试验1)规范要求:敞口箱、罐安装前应做满水试验;密闭箱、罐应以工作压力的1.5 倍作水压试验,但不得小于0.4MPa。
2)检查方法:满水试验满水后静置24h不渗不漏;水压试验在试验压力下10min 内无压降，不渗不漏。
检查数量:全数检查。
(5)地下直埋油罐气密性试验1)规范要求:地下直埋油罐在埋地前应做气密性试验,试验压力降不应小于0.03MPa。
2)检查方法:试验压力下观察30min不渗、不漏,无压降。
锅炉检验报告与记录填写要求-----------------------作者：-----------------------日期：编号状态AHTJ/OD-GZ01-2009锅炉检验报告、记录填写规则批准：审定：编写人员：发布日期：二○○九年十一月一日实施日期：二○○九年十二月十日省特种设备检测院地址：市包河工业区路13号邮政编码： 230051：0、3356627 电子： ahtjlmsina.传真：0 网址： 锅炉检验报告、记录填写规则一、工业锅炉安装监督检验报告、监检记录填写规（一）锅炉安装监督检验证书1.监检证书编号：按《报告和证书的控制程序》规定填写2.安装单位：按安装告知书或安装许可证填写3.安装许可证编号：按安装告知书或安装许可证上填写4.使用单位：按使用单位工商营业执照或公章填写5.使用单位代码：按使用单位组织代码证书填写6.邮政编码：按使用单位所在地区的邮政编码填写7.制造单位：按出厂质量证明书或铭牌上填写8.设备代码：按《特种设备目录》填写9.锅炉型号：按出厂质量证明书或铭牌上填写10.产品编号：按出厂质量证明书或铭牌上填写11.锅炉出厂日期：按出厂质量证明书或铭牌上填写12.燃烧方式：按锅炉实际燃烧方式填写，如：固定炉排层燃、链条炉排层燃、燃油、燃气室然等13.额定蒸发量或功率：按出厂质量证明书或铭牌上填写14.额定出口压力：按出厂质量证明书或铭牌上填写15.额定出口温度：按出厂质量证明书或铭牌上填写16.允许工作压力：按出厂质量证明书或铭牌上填写17.允许工作温度：按出厂质量证明书或铭牌上填写18.水（液）压试验压力：按按出厂质量证明书、铭牌或锅炉实际的水（液）压试验的压力填写19.锅炉所在地点：填锅炉房20.锅炉安装情况：按锅炉实际安装情况填写，如：新锅炉安装填“新装”，旧锅炉移装填“移装”21.监检开始日期：按接受告知书与使用单位和安装单位签订监检协议之日填写22.监检结束日期：按锅炉交工验收之日填写（二）监检依据除1、5、6、7、8必填外，其余按锅炉类型选择。
锅炉整套启动验收表表4.2.3整套启动试运质量验收范围划分表表4.2.4机组整套启动试运综合指标验收范围表表4.3.2锅炉整套启动试运质量验收汇总表表4.3.3-1锅炉点火升压操纵单位工程质量验收表表4.3.3-2锅炉安全阀整定单位工程质量验收表表4.3.3-3锅炉蒸汽严密性试验单位工程质量验收表表4.3.3-4主机空负荷试运时锅炉技术指标操纵单位工程质量验收表表4.3.3-5锅炉本体带负荷调试与燃烧调整单位工程质量验收表表4.3.3-6输煤系统带负荷调试单位工程质量验收表表4.3.3-7直吹式制粉系统带负荷调试单位工程质量验收表表4.3.3-8储仓式制粉系统带负荷调试单位工程质量验收表表4.3.3-9烟风系统带负荷调试单位工程质量验收表表4.3.3-10排汽与排污系统带负荷调试单位工程质量验收表表4.3.3-11吹灰器系统带负荷调试单位工程质量验收表表4.3.3-12除灰系统带负荷调试单位工程质量验收表表4.3.3-13湿式除渣系统带负荷调试单位工程质量验收表表4.3.3-14干式除渣系统带负荷调试单位工程质量验收表表4.3.3-15锅炉168满负荷试运行单位工程质量验收表表4.3.3-16循环流化床-锅炉点火升压单位工程质量验收表表4.3.3-17循环流化床锅炉本体带负荷调试单位工程质量验收表表4.3.3-18循环流化床锅炉-烟风系统带负荷调试单位工程质量验收表表4.3.3-20循环流化床锅炉-石灰石系统带负荷调试单位工程质量验收表收表表4.3.3-23循环流化床锅炉-168满负荷试运行单位工程质量验收表表4.3.3-24锅炉单侧辅机运行试验单位工程质量验收表表4.3.3-25锅炉给水、减温水调节阀流量特性试验单位工程质量验收表表4.3.3-26余热锅炉-空负荷试运单位工程质量验收表表4.3.3-29脱硝系统整套调试单位工程质量验收表。
《锅炉安装工程检验批质量验收记录》填写说明与依据一、总说明(1)适用范围，适用于建筑供热和生活热水供应的额定工作压力不大于125MPa.热水温度不超过130%的整装蒸汽和热水锅妒及辅助设备安装工程的质量检验与验收。
(2)检验批的划分:室外供热管道及配件安装分项工程应按系统、区城、施工段或楼层等划分。
分项工程应划分成若干检验批进行验收。
(3)验收人员:由监理工程师(建设单位项目专业技术负责人)组织施工单位项目经理和有关勘察、设计单位项目负责人等进行验收。
二、表格项目填写说明1.主控项目(1)锅炉基础验收1)规范要求:锅炉设备基础的混凝土强度必须达到设计要求，基础的坐标、标高、几何尺寸和螺栓孔位置应符合下表12-43 的规定。
锅炉及辅助设备基础的允许偏差和检验方法表12-432)检查数量:全数检查。
(2)燃油、燃汽及非承压锅炉安装1)规范要求;非承压锅炉，应严格按设计或产品说明书的要求施工。
锅简顶部必须敞口或装设大气连通管，连通管上不得安装阀门。
检查方法:对照设计图纸或产品说明书检查。
2)规范要求:以天然气为燃料的锅炉的天然气释放管或大气排放管不得直接通向大气,应通向贮存或处理装置。
检查方法:对照设计图纸检查。
3)规范要求:两台或两台以上燃油锅炉共用一个烟肉时，每一台锅炉的烟道上均应配备风阀或挡板装置，并应具有操作调节和闭锁功能。
检查方法:观察和手扳检查。
检查数量:全数检查。
山建市卫建生市公间中的大为工(3)锅炉烘炉和试运行1)规范要求:锅炉火焰烘炉应符合下列规定火焰应在炉膛中央燃烧,不应直接烧烤炉墙及炉拱。
烘炉时间一般不少于4d,升温应缓慢，后期烟温不应高于160C,且持续时间不应少于24h。
链条炉排在烘炉过程中应定期转动。
烘炉的中、后期应根据锅炉水水质情况排污。
检查方法:计时测温、操作观察检查。
2)规范要求:锅炉结束后应符合下列规定:①炉墙经烘烤后没有变形，裂纹及塌落现象。
2炉墙砌筑砂浆含水率达到7%以下。

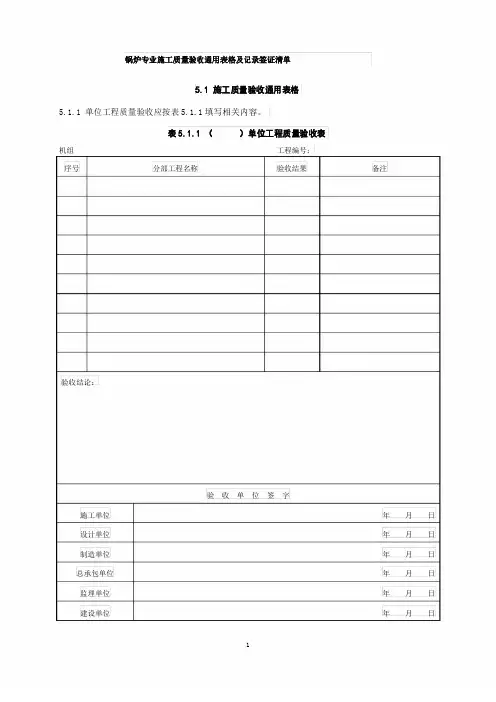

锅炉专业施工质量验收通用表格及记录签证清单5.1施工质量验收通用表格5.1.1单位工程质量验收应按表5.1.1填写相关内容。
表5.1.1（）单位工程质量验收表机组序号分部工程名称工程编号：验收结果备注验收结论：验收单位签字施工单位设计单位制造单位总承包单位监理单位建设单位年年年年年年月月月月月月日日日日日日表5.1.2（）分部工程质量验收表机组单位工程名称序号分项工程名称工程编号：验收结果备注验收结论：验收单位签字施工单位设计单位制造单位总承包单位监理单位建设单位年年年年年年月月月月月月日日日日日日表5.1.3 （）分项工程施工质量验收表机组工程编号：分部工程名称序号检验批名称性质验收结果备注验收结论：验收单位签字施工单位设计单位制造单位总承包单位监理单位建设单位年年年年年年月月月月月月日日日日日日5.1.4检验批施工质量检查验收应按表5.1.4填写相关内容。
表5.1.4（）检验批施工质量验收表机组工程编号：分项工程名称工序检验项目性质单位质量标准质量检验结果结论验收结论：验收单位签字施工单位设计单位制造单位总承包单位监理单位建设单位年年年年年年月月月月月月日日日日日日5.1.5单位工程所用计量器具的登记应按表5.1.5填写相关内容。
表5.1.5 （）单位工程所用计量器具登记表机组工程编号：出厂准确度检定序号计量器具名称型号规格量限备注编号等级有效期施工单位年月日监理单位年月日表5.1.6 （）设备缺陷通知单机组工程项目名称单位工程名称分项工程名称发现日期设备名称设备缺陷情况：工程编号：分部工程名称检验批名称通知单编号发现单位处理意见：监理单位制造单位：年月日确认单位缺陷确认意见签字施工单位设计单位制造单位总承包单位监理单位建设单位年年年年年年月月月月月月日日日日日日表5.1.7（）设备缺陷处理验收单机组工程项目名称单位工程名称检验批工程名称通知单编号缺陷处理情况：工程编号：分部/分项工程名称设备名称处理日期缺陷处理结果：监理单位：年月日验收单位验收意见签字施工单位设计单位制造单位总承包单位监理单位建设单位年年年年年年月月月月月月日日日日日日5.1.8原材料现场抽检复检应按表5.1.8填写有关内容。

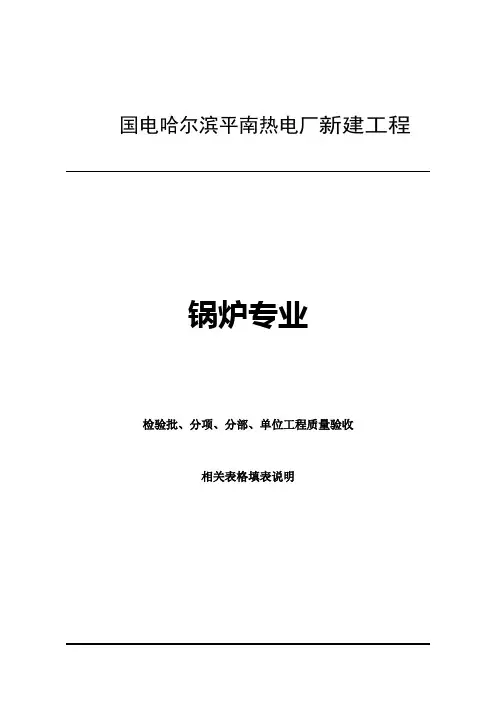

国电哈尔滨平南热电厂新建工程锅炉专业检验批、分项、分部、单位工程质量验收相关表格填表说明江西诚达工程咨询监理有限公司国电哈平南热电厂工程项目监理部2011年10月编制批准：审核：编写：《电力建设施工质量验收及评价规程第2部分：锅炉机组》检验批、分项、分部、单位工程质量验收相关表格填表说明火电工程机组的施工质量验收应按《电力建设施工质量验收及评价规程》DL/T5210.2－2009第四部分《施工质量验收》的规定进行检查、验收、办理验收签证。
工程施工质量的检查、验收应由施工单位根据所承担的工程范围，按《施工质量验收》规定编制质量验收范围划分表，监理单位进行审核，经建设单位确认后，由施工、监理及建设单位三方签字、盖章批准执行。
工程施工质量应由“施工质量验收范围划分表”规定的验收单位进行验收。
检验批、分项工程、分部工程的验收，当有监理单位参加时应由监理单位组织，相关单位参加；单位工程的验收应由建设单位组织，相关单位参加；设计单位和制造单位应按“施工质量验收范围划分表”的规定参加相关项目的验收。
施工项目必须施工完毕方可进行质量验收。
对施工质量进行验收，施工单位应自检合格，自检记录齐全，方可报监理、建设单位进行质量验收。
“评价规程”质量验收分别按检验批、分项、分部和单位工程进行，质量评价应按单项工程、单台机组和整体工程进行。
“评价规程”中的表格是档案管理不可或缺的资料，表格中涉及的有关内容，必须齐全。
如原材料的合格证等，使档案中的每一个项目，每一个工作部位都系统全面。
在表格的设置方面采用检验批涉及检验项目，分项工程涉及检验批，分部工程涉及分项工程，单位工程涉及分部工程，层层推进。
一、检验批施工质量验收1、“检验批”是指按同一条件或按规定的方式汇总起来供检验用的、由一定数量样本组成的检验体。
引入检验批的概念有利于电力行业标准与国家标准接轨。
2、根据按施工质量验收范围划分表确定检验批和对应的质量验收表编号，3、将对应的质量验收表编号表内的工序、检验项目、性质、单位、质量标准的内容分别填入《电力建设施工质量验收及评价规程第2部分：锅炉机组》4.2.9表（）检验批施工质量验收表，该表是标准范本，没有的检验项目可在“质量检验结果”栏、“结论”栏打斜杠“／”；4、检验批施工质量的检查、验收应按检验项目的质量标准进行，5、质量验收的方法是按对应表内的检验方法和器具来进行验收。

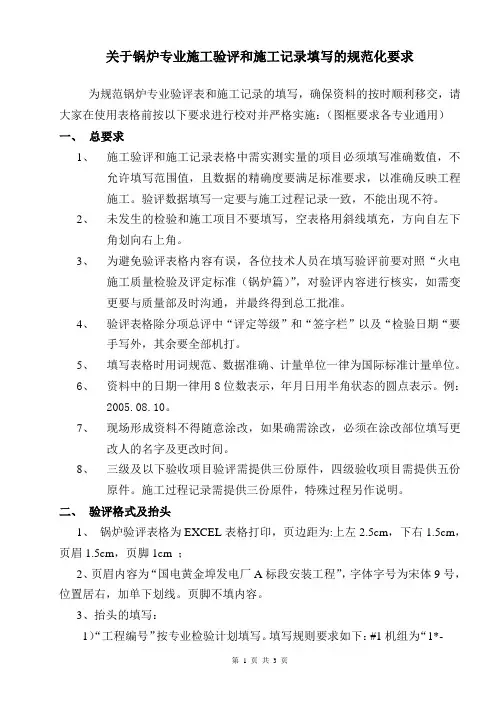

关于锅炉专业施工验评和施工记录填写的规范化要求为规范锅炉专业验评表和施工记录的填写，确保资料的按时顺利移交，请大家在使用表格前按以下要求进行校对并严格实施：（图框要求各专业通用）一、总要求1、施工验评和施工记录表格中需实测实量的项目必须填写准确数值，不允许填写范围值，且数据的精确度要满足标准要求，以准确反映工程施工。
验评数据填写一定要与施工过程记录一致，不能出现不符。
2、未发生的检验和施工项目不要填写，空表格用斜线填充，方向自左下角划向右上角。
3、为避免验评表格内容有误，各位技术人员在填写验评前要对照“火电施工质量检验及评定标准（锅炉篇）”，对验评内容进行核实，如需变更要与质量部及时沟通，并最终得到总工批准。
4、验评表格除分项总评中“评定等级”和“签字栏”以及“检验日期“要手写外，其余要全部机打。
5、填写表格时用词规范、数据准确、计量单位一律为国际标准计量单位。
6、资料中的日期一律用8位数表示，年月日用半角状态的圆点表示。
例：2005.08.10。
7、现场形成资料不得随意涂改，如果确需涂改，必须在涂改部位填写更改人的名字及更改时间。
8、三级及以下验收项目验评需提供三份原件，四级验收项目需提供五份原件。
施工过程记录需提供三份原件，特殊过程另作说明。
二、验评格式及抬头1、锅炉验评表格为EXCEL表格打印，页边距为:上左2.5cm，下右1.5cm，页眉1.5cm，页脚1cm ；2、页眉内容为“国电黄金埠发电厂A标段安装工程”，字体字号为宋体9号，位置居右，加单下划线。
页脚不填内容。
3、抬头的填写：1）“工程编号”按专业检验计划填写。
填写规则要求如下：#1机组为“1*-工程编号”，#2机组为“2*-工程编号”，共用系统为“O*-工程编号”，其中“*”位置为专业代码，按“验评”各专业篇划分。
锅炉篇：“G”；汽机篇：“Q”；电气篇：“D”；热控篇：“R”；管道篇：“N”；水处理及制氢篇：“S”；焊接篇：“H”；加工配制篇：“P”；调整试运篇：“T”。
《锅炉安全附件安装工程检验批质量验收记录》)填写说明与依据一、总说明（1)适用范围，适用于工业锅护的压力控制、温度控制，水位控制等安全附件的安装工程，（2)检验批的划分，钢如安全附件安装分项工程应按系统或设备类别等划分。
分项工程应划分成若干检验批进行验收。
(3)验收人员，由监理工程师(建设单位项目专业技术负责人)组织施工单位项目经理和有关勘察、设计单位项目负责人等进行验收。
二、表格项目填写说明1.主控项目(1)锅炉和省煤器安全阀定压1)规范要求:钢炉和省媒器安全阀的定压和调整应符合表12-54 的规定。
锅妒上装有两个安全阀时，,其中的一个按表中较高值定压，另一个按较低值定压。
装有一个安全阀时，应按较低值定压。
安全阀定压规定表12-542)检查方法:检查定压合格证书。
检查数量:全数检查。
3)填写说明与依据:燕汽锅炉安全阀应铅垂安装，其排汽管管径应与安全阀排出口径一致，其管路应畅通，并直通至安全地点，排汽管底部应装有疏水管。
省煤器的安全阀应装排水管。
在排水管、排汽管和疏水管上,不得装设阀门。
(2)压力表刻度极限、表盘直径1)规范要求:压力表的刻度极限值，应大于或等于工作压力的1.5 倍，表盘直径不得小于100mm.2)检查方法:现场观察和尺量检查。
检查数最:全数检查。
(3)水位表安装1)规范要求:安装水位表应符合下列规定:①水位表应有指示最高、最低安全水位的明显标志，玻璃板(管)的最低可见边缘应比最低安全水位低25mm;最高可见边缘应比最高安全水位高25mm。
②玻璃管式水位表应有防护装置。
③电接点式水位表的零点应与锅简正常水位重合。
④采用双色水位表时，每台锅妒只能装设一个，另一个装设普通水位表。
⑤ 水位表应有放水旋塞(或阀门)和接到安全地点的放水管2)检查方法:现场观察和尺量检查。
检查数量:全数检查。
(4)锅妒的超温、超压及高低水位报警装置1)规范要求:锅炉的高低水位报警器和超温、超压报警器及联锁保护装置必须按设计要求安装齐全和有效。
钢架安装记录
施工班（组）长：建设（监理）单位专业工程师：质检责任师：工艺责任师：
年月日年月日
测量位置见附图）
锅炉通球记录
省煤器安装检查记录
炉管胀接检查记录
焊接接头试件试验综合报告
说明：工序的施工记录，检查、试验由施工单位自检自填。
炉管焊接综合报告
说明：工序的施工记录，检查、试验由施工单位自检自填。
管焊接检验综合报
告
说明：工序的施工记录，检查、试验由施工单位自检自
填。
锅筒封闭记录
锅炉本体水压试验记
安全阀安装记录表
煮炉检查记录表
胀接管端退火记录
散-表17
通球记录
散- 表20
炉墙砌筑质量检查记录
散- 表28a
灰浆和耐火砼
配比
炉墙砌筑质量检查记录
散-表28b
汽水管道安装质量验收记录
散-表29
煮炉检查记录表
煮炉记录
散-表33a
煮炉升压曲线
散一表33b
时间（小时）
蒸汽严密性试验记录
散-表34
安全阀调整记录
散-表35
烘炉记录
煮炉记录
建设单位：编号：XA-JL-025-2
带负荷连续4～24小时试运行记录
建设单位：编号：XA-JL-026
锅炉试运行签证书
散-表36
焊接接头试件试验综合报告QL-12
水位表及压力表安装记录
散-表24
烘炉记录
散-表32
检测结果
质量评定
烘炉升温曲线
（分别画出预定曲线及实际曲线）。
工业锅炉内部检验填写说明5篇第一篇：工业锅炉内部检验填写说明《工业锅炉内部检验原始记录》填写说明检验原始记录均采用钢笔或碳素笔填写。
如有写错处，均采用划改，并由填写人在旁边签字、注明日期。
2 检验条件确认：在相应栏目内打钩选择。
检验使用的仪器设备：根据检验项目填写所使用的仪器设备型号、编号。
4 封面内容填写4.1 锅炉型号：以产品质量证明书标注的内容填写(必要时可根据产品铭牌填写,如设备无法提供质量证明书或不能通过其他方式获取此信息时可填写“/”。
4.2 使用单位：按使用单位的公章填写全称。
4.3 使用编号：填写使用单位设备的内部编号，无使用编号的填写“/”。
4.4 原始记录编号：填写计算机自动生成的检验报告编号。
4.5 检验日期：格式为XXXX年XX月XX日5.结论页的填写5.1 单位地址：填写使用单位所在的具体位置。
5.2 联系人、电话：填写使用单位负责特种设备安全管理人员的姓名及手机或固定电话。
5.3 锅炉型号、制造单位、出厂编号：以产品质量证明书标注的内容填写（必要时可根据产品铭牌填写），如设备无法提供质量证明书或不能通过其它方式获取此信息时可填写“/”。
5.4 制造日期：填写产品质量证明书中制造完工日期，格式为XXXX年XX月XX日。
如设备无法提供质量证明书或不能通过其它方式获取此信息时可填写“/”。
5.5 投用日期：按使用单位设备投入试运行的日期填写，格式为XXXX年XX月XX日。
5.6 额定出力、额定压力、出口温度：以产品质量证明书标注的内容填写（必要时可根据产品铭牌填写），如设备无法提供质量证明书或不能通过其它方式获取此信息时可填写“/”。
5.7 燃料种类：按设备实际使用的燃料填写,如油、电、城市煤气，高炉煤气、天然气、Ⅰ、Ⅱ类烟煤、Ⅲ类烟煤、贫煤、褐煤、无烟煤，无此项时填“/”。
5.8 使用压力：按设备实际运行中各参数的最高值填写。
5.9 锅炉用途：填写生产、生活或发电。
5.10 水处理方式：工业锅炉填写锅内或锅外，无此项时填“/”。
锅炉验收委托协议书范本锅炉验收委托协议书受委托方：（详细填写受委托方名称、地址、联系方式）委托方：（详细填写委托方名称、地址、联系方式）根据《中华人民共和国合同法》等相关法律法规的规定，委托方与受委托方就锅炉验收事宜达成如下协议：一、委托内容委托方委托受委托方进行锅炉验收工作，并提供相关的技术支持和咨询。
二、验收范围1. 锅炉性能测试：受委托方将对锅炉进行各项性能测试，包括但不限于燃烧效率、排放标准等。
2. 锅炉安全性评估：受委托方将对锅炉的各项安全指标进行评估，包括但不限于防爆性能、泄漏检测等。
3. 锅炉设备检查：受委托方将对锅炉的各项设备进行检查，包括但不限于燃烧装置、供气装置等。
三、验收标准1. 根据国家相关法规和标准，受委托方将以合格性能为标准进行验收。
2. 如发现存在不合格情况，受委托方将提供相应的整改意见和建议，委托方应积极配合整改工作，确保锅炉达到合格要求。
四、验收费用及支付方式1. 委托方应按照受委托方提供的价格清单支付验收费用，费用明细包括但不限于人工费、设备费、材料费等。
2. 支付方式可通过银行转账、现金支付等方式进行，具体支付方式双方另行协商确定。
五、保密条款1. 双方在履行合同过程中可能有接触到的商业秘密、技术信息等，均应严格保守，未经对方书面同意不得向第三方泄露。
2. 对于因履行合同而产生的商业秘密、技术信息等，双方应采取适当的保密措施，确保信息安全。
六、违约责任1. 若委托方未按时支付验收费用，受委托方有权要求委托方支付逾期费用。
2. 若受委托方未按约定时间完成验收工作，应承担相应的违约责任，并赔偿委托方因此产生的损失。
七、争议解决本协议的解释和争议解决均适用中华人民共和国法律。
如发生争议，双方应友好协商解决；协商不成的，可向有管辖权的人民法院提起诉讼。
八、协议生效本协议自双方盖章之日起生效，有效期为（填写有效期，可根据实际情况调整）。
（以下为双方签字栏）委托方：受委托方：单位名称：单位名称：法定代表人（签字）：法定代表人（签字）：日期：日期：。
锅炉验收(yànshōu)方案一、验收(yànshōu)依据（1）所有的已经发布的各专业的验收规范和质量标准（包括国家(guójiā)、行业和地方的，较为完备的规范、标准）。
（2）前期施工合同（协议(xiéyì)）制定的标准及要求。
（3）所有的各专业施工所用的施工图、竣工图纸，设计变更单。
（4）所有的设备，材料等的技术说明书，安装使用说明书，安装调试说明书和设备、设备制品和主要材料等的清单、合格证等。
（5）隐蔽工程验收记录和中间试验记录。
（各方签字，如需第三方要签字）（6）工程质量事故处理记录。
（7）前期施工阶段竣工验收报表（包括政府部门和监理公司出具的）；分项、分部、单位工程质量检验评定记录。
（8）设备试压、试运行合格报告等主要指导文件①《特种设备安全监察条例》②《锅炉安全技术监察规程》③《建筑给水排水及采暖工程施工质量验收规范》④《工业金属管道工程施工规范》⑤《锅炉安装工程施工及验收规范》⑥《燃气锅炉调试验收的常用数据及标准规范》⑦《自动化仪表工程施工及验收规范》⑧《机械设备安装工程施工及验收通用规范》⑨《爆炸危险环境电力装置设计规范》二、锅炉的技术参数1.锅炉规格：锅炉类型：卧式内燃室燃燃气锅炉锅炉结构形式：WNS型额定供热量：2.8MW*4台热效率：适用燃料：天然气（详见天然气成分表）额定出水口/进水口温度（℃）：95/70工作压力：1.0MPa燃烧方式：微正压燃烧器规格:输出功率：耗气量：燃气压力：阀组口径：水循环方式：进风温度：排烟温度：自动点火锅炉保温(bǎowēn)后本体表面温度：2.2.1对锅炉(guōlú)本体要求(1)锅炉在30%以上额定负荷时，能稳定燃烧且水循环安全可靠（进出水温度可以变动）。
(2)寿命要求：锅炉主要受压部件设计使用寿命不少于20年。
(3)设计、制造、检验、包装、运输、安装应严格按照现行最新和有效版本的国家标准和厂标进行。
(精编)锅炉专业验收填表签字说明国电哈尔滨平南热电厂新建工程锅炉专业检验批、分项、分部、单位工程质量验收相关表格填表说明江西诚达工程咨询监理有限公司国电哈平南热电厂工程项目监理部2011年10月编制批准：审核：编写：《电力建设施工质量验收及评价规程第2部分：锅炉机组》检验批、分项、分部、单位工程质量验收相关表格填表说明火电工程机组的施工质量验收应按《电力建设施工质量验收及评价规程》DL/T5210.2－2009第四部分《施工质量验收》的规定进行检查、验收、办理验收签证。
工程施工质量的检查、验收应由施工单位根据所承担的工程范围，按《施工质量验收》规定编制质量验收范围划分表，监理单位进行审核，经建设单位确认后，由施工、监理及建设单位三方签字、盖章批准执行。
工程施工质量应由“施工质量验收范围划分表”规定的验收单位进行验收。
检验批、分项工程、分部工程的验收，当有监理单位参加时应由监理单位组织，相关单位参加；单位工程的验收应由建设单位组织，相关单位参加；设计单位和制造单位应按“施工质量验收范围划分表”的规定参加相关项目的验收。
施工项目必须施工完毕方可进行质量验收。
对施工质量进行验收，施工单位应自检合格，自检记录齐全，方可报监理、建设单位进行质量验收。
“评价规程”质量验收分别按检验批、分项、分部和单位工程进行，质量评价应按单项工程、单台机组和整体工程进行。
“评价规程”中的表格是档案管理不可或缺的资料，表格中涉及的有关内容，必须齐全。
如原材料的合格证等，使档案中的每一个项目，每一个工作部位都系统全面。
在表格的设置方面采用检验批涉及检验项目，分项工程涉及检验批，分部工程涉及分项工程，单位工程涉及分部工程，层层推进。
一、检验批施工质量验收1、“检验批”是指按同一条件或按规定的方式汇总起来供检验用的、由一定数量样本组成的检验体。
引入检验批的概念有利于电力行业标准与国家标准接轨。
2、根据按施工质量验收范围划分表确定检验批和对应的质量验收表编号，3、将对应的质量验收表编号表内的工序、检验项目、性质、单位、质量标准的内容分别填入《电力建设施工质量验收及评价规程第2部分：锅炉机组》4.2.9表（）检验批施工质量验收表，该表是标准范本，没有的检验项目可在“质量检验结果”栏、“结论”栏打斜杠“／”；4、检验批施工质量的检查、验收应按检验项目的质量标准进行，5、质量验收的方法是按对应表内的检验方法和器具来进行验收。
6、施工单位三级验收应将自查的质量检验结果填入4.2.9表“质量检验结果”栏，“结论”栏和该检验批的“验收结论”由监理单位验收后填入验收意见。
7、按施工质量验收范围划分表4.2.1的规定签字，不属于验收范围的验收单位签字栏内应打斜杠“／”；8、按各检验批或分项工程的规定，对其检验项目进行全部检查，检查结果符合质量标准，该检验批或分项工程质量验收合格。
9、4.2.9表表格范本如下：（）检验批施工质量验收表机组工程编号：性质表×．×．×10、施工单位对检验批质量经三级检查验收合格后，按质量检验结果，填表签字并报监理单位进行验收（红色字体表示填写内容），安装过程中产生的施工记录、签证等附在其后，举例说明如下（下同）：（第三层立柱检查）检验批施工质量验收表#1 机组工程编号DL/T5210.2－2009－01010401－03性质表4.3.111、监理单位收到施工单位报验的检验批施工质量验收申请后，应会同相关单位项目部质检人员，对检验批检验项目逐项进行质量复查，并将核查验收意见填入表中，监理单位验收填表签字（红色字体表示填写内容）举例说明如下：（第三层立柱检查）检验批施工质量验收表#1 机组工程编号：DL/T5210.2－2009－01010401－03性质表4.3.1另举例如下：(后水冷壁组合对口)检验批施工质量验收表#1 机组工程编号：DL/T5210.2－2009－01100103－01性质：主控表4.3.9(后水冷壁组合)检验批施工质量验收表#1 机组工程编号：DL/T5210.2－2009－01100103－02性质：主控表4.4.55二、分项工程施工质量验收：1、施工单位按“施工质量验收范围划分表”划分完成了分项工程后应及时申报分项工程施工质量验收，申报时应填报分项工程质量报审表（表A-096）2、分项工程施工质量验收应按表4.2.10填写分项工程施工质量验收表，将分项工程所含各已验收合格的检验批按顺序依次填入表4.2.10分项工程施工质量验收表，报验时，应将已验收的检验批工程施工质量验收表附在后面。
3、按施工质量验收范围划分表4.2.1的规定签字，不属于验收范围的验收单位签字栏内应打斜杠“／”。
4、分项工程所含各检验批的验收全部合格、分项工程资料齐全，该分项工程质量验收合格。
5、4.2.10表表格范本如下：（）分项工程施工质量验收表机组工程编号：性质6、施工单位填报分项工程质量报审表及分项工程施工质量验收表如下（红色字体表示填写内容）：分项工程质量报审表表号：A-094编号：******本表一式四份，由承包单位填报并存两份，查验后，连同附件，监理单位、建设单位各存一份。
（钢架安装）分项工程施工质量验收表#1 机组工程编号：DL/T5210.2－2009－010104性质7、监理单位会同相关单位项目部质检人员，对检验项目逐项进行质量复查，并将核查验收意见填入表中后签字如下（红色字体表示填写内容）：分项工程质量报审表表号：A-094编号：******本表一式四份，由承包单位填报并存两份，查验后，连同附件，监理单位、建设单位各存一份。
（钢架安装）分项工程施工质量验收表#1机组工程编号：DL/T5210.2－2009－010104性质三、分部工程施工质量验收：1、施工单位按“施工质量验收范围划分表”划分完成了分部（子分部）工程后应及时申报分部（子分部）工程质量验收，申报时应填报分部（子分部）工程质量报审表（表A-097）2、分部工程施工质量验收应按表4.2.11填写分部工程质量验收表，将分部（子分部）工程所含各已验收合格的分项工程按顺序依次填入表4.2.11分部工程质量验收表，报验时，应将已验收的分项工程施工质量验收表附在后面。
3、、按施工质量验收范围划分表4.2.1的规定签字，不属于验收范围的验收单位签字栏内应打斜杠“／”。
4、分部工程所含分项工程质量验收全部合格、分部工程资料齐全，该分部工程质量验收合格5、4.2.11表表格范本如下：（）分部工程质量验收表机组工程编号：性质6、施工单位填报分部工程质量报审表及分部工程施工质量验收表如下（红色字体表示填写内容）：分部（子分部）工程质量报审表表号：A-095编号：******本表一式四份，由承包单位填报并存两份，查验后，连同附件，监理单位、建设单位各存一份。
（#1锅炉钢架安装）分部工程质量验收表#1 机组工程编号：DL/T5210.2－2009－01017、监理单位会同相关单位项目部质检人员，对检验项目逐项进行质量复查，并将核查验收意见填入表中后签字如下（红色字体表示填写内容）：分部（子分部）工程质量报审表表号：A-095编号：******本表一式四份，由承包单位填报并存两份，查验后，连同附件，监理单位、建设单位各存一份。
（#1锅炉钢架安装）分部工程质量验收表#1 机组工程编号：DL/T5210.2－2009－0101四、单位工程质量验收：1、“锅炉本体安装”是作为一个单位工程来验收的，它有26个分部工程，每个分部工程包含若干分项工程，分项工程则由多个相互关连的检验批组成。
国电哈平南热电新建工程根据“施工质量验收范围划分表”，结合本工程实际检验项目，对其不符合的部分可进行增加或删减。
2、单位工程的验收应由建设单位组织，相关单位参加。
3、根据工程施工质量验收规定：“检验批项目验收合格方可对分项工程进行验收；分项工程验收合格方可对分部工程进行验收；分部工程验收合格方可对单位工程进行验收。
”4、“单位工程所含分部工程质量验收全部合格、单位工程资料齐全并符合档案管理规定，该单位工程质量合格。
”5、、按施工质量验收范围划分表4.2.1的规定签字，不属于验收范围的验收单位签字栏内应打斜杠“／”。
6、4.2.12表表格范本如下：（）单位工程质量验收表机组工程编号：施工单位填报单位工程质量报审表及单位工程施工质量验收表如下（红色字体表示填写内容）：单位工程质量报审表表号：A-096编号：******本表一式四份，由承包单位填报并存两份，查验后，连同附件，监理单位、建设单位各存一份。
（#1锅炉本体安装）单位工程质量验收表#1 机组工程编号：DL/T5210.2－2009－01单位工程施工及验收过程中，应对该单位工程施工管理情况进行检查，检查结果应填入表4.2.2中。
表4.2.2（）单位工程施工管理检查记录单位工程验收应对表4.2.3所列资料进行核查，核查结果应资料齐全、符合档案管理规定。
表4.2.3（）单位工程质量控制文件核查表机组工程编号：工程设计变更、材料借代用、工程变更设计通知单应编号、登记，并附在登记表（表4.2.4）后。
表4.2.4()单位工程设计变更及材料代用通知单登记表机组工程编号：设备、材料出厂试验报告及质量证明材料应编号、登记，并附在登记表（表4.2.5）后。
表4.2.5()单位工程设备、材料出厂试验报告及质量证明材料登记表机组工程编号：发现设备缺陷后，应由施工、监理、制造、建设单位一起检查确认，并填写设备缺陷通知单。
设备缺陷通知单的填写，应符合表4.2.6的规定。
表4.2.6设备缺陷通知单机组工程编号：设备缺陷处理后，应由责任单位通知有关单位检查验收，并在设备缺陷处理报告单上签署验收意见、签字。
设备缺陷处理报告单的填写，应符合表4.2.7的规定。
表4.2.7设备缺陷处理报告单机组工程编号：施工检测用的计量器具必须经过检验，并在检定有效期内。
施工过程中应对使用的计量器具按表4.2.8的规定登记。
监理工程师应对表内所登记的计量器具进行检查确认。
表4.2.8（）单位工程所用计量器具登记表机组工程编号：五、国电哈平南热电新建工程锅炉安装本体单位工程需要产生的施工记录、签证、强制性条文执行情况检查表清单如下（从《电力建设施工质量验收及评价规程第2部分：锅炉机组》中表4.2.13－1摘录，供参考）：六、补充说明：1、以上只是锅炉的一个单位工程的举例说明资料填写方式，实际上锅炉还有锅炉机组除尘装置安装、锅炉整体风压试验、锅炉燃油设备及管道安装、锅炉辅助机械安装、输煤设备安装、脱硫设备安装、烟气脱硝装置安装、锅炉炉墙砌筑、全厂热力设备与管道保温、全厂设备与管道油漆是作为单位工程来验收的，共计11个单位工程。
