良好的EMC性能的PCB布线要点

PCB设计指南安规布局布线EMC热设计工艺一、安规设计指南1.排放与抗干扰：设计时要遵循电磁兼容性（EMC）要求，减少干扰和辐射。

2.安全性：设计时要防止电气风险，如电流过大、电压过高等。

3.温度：要合理选择电子元器件和散热设计，确保温度在承受范围内。

4.防静电：要考虑静电的影响，采取防静电措施，避免故障发生。

二、布局布线设计指南1.分区和分层：将电路板分为不同的区域，根据功能和信号分类布局。

同时要注意分层，将信号层和电源层分开，以减少相互干扰。

2.信号传输和电源供给路径：要确保信号传输的路径短而直接，减少信号损耗和干扰。

同样地，电源供给路径也要短，减少电源噪声。

3.模拟和数字分离：要将模拟和数字信号分离，以减少相互干扰。

4.敏感元器件的布局：对于敏感元器件，要避免附近有高功率元器件或高频电路，以免干扰。

三、EMC设计指南1.接地和屏蔽：要合理设计接地，保持电路板的屏蔽性能。

2.滤波：在输入输出端口处使用滤波电路，减少干扰信号。

3.压控振荡器(VCXO)和时钟信号：尽量避免共用时钟信号，以减少互相干扰。

4.线长匹配：在布线时，尽量保持信号线的长度一致，减少信号延迟和不对称。

四、热设计指南1.确保散热：根据电子元器件的功耗和环境温度，提供足够的散热方式，如散热片、散热模块等。

2.正确安排元器件：根据功耗和散热要求，合理安排元器件的布局，避免过度堆叠。

3.电源供给：合理设计电源供给路径，降低功耗和损耗。

5.散热风扇：必要时可以添加散热风扇，增加散热效果。

五、工艺设计指南1.线宽和间距：根据设计规格和工艺要求，选择合适的线宽和间距。

2.流程控制点：合理布置工艺控制点，确保生产过程中的质量控制。

3.焊盘设计：合理设计焊盘尺寸和形状，以便于焊接和维修。

4.层间连接：采用适当的层间连接方式，如通孔或盲孔。

PCB设计是一个综合考虑各个方面的过程，上述只是一些主要指南，具体还要根据具体情况进行调整。

合理的PCB设计可以提高产品的性能和可靠性，减少故障出现的可能性，因此在进行PCB设计时要充分考虑这些指南。

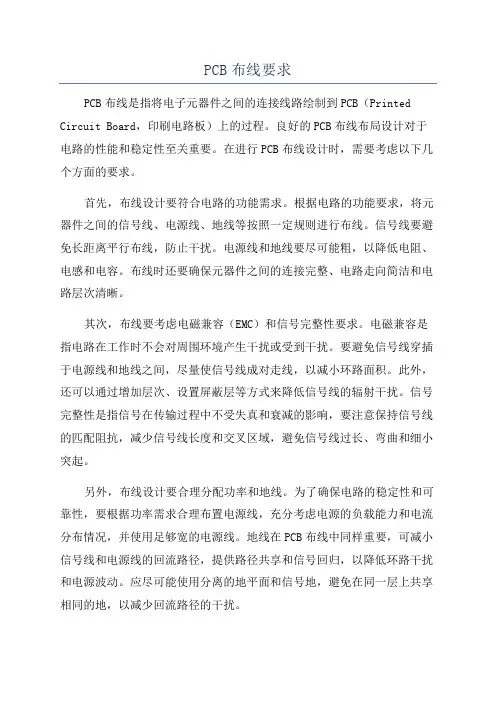

PCB布线要求PCB布线是指将电子元器件之间的连接线路绘制到PCB（Printed Circuit Board，印刷电路板）上的过程。

良好的PCB布线布局设计对于电路的性能和稳定性至关重要。

在进行PCB布线设计时，需要考虑以下几个方面的要求。

首先，布线设计要符合电路的功能需求。

根据电路的功能要求，将元器件之间的信号线、电源线、地线等按照一定规则进行布线。

信号线要避免长距离平行布线，防止干扰。

电源线和地线要尽可能粗，以降低电阻、电感和电容。

布线时还要确保元器件之间的连接完整、电路走向简洁和电路层次清晰。

其次，布线要考虑电磁兼容（EMC）和信号完整性要求。

电磁兼容是指电路在工作时不会对周围环境产生干扰或受到干扰。

要避免信号线穿插于电源线和地线之间，尽量使信号线成对走线，以减小环路面积。

此外，还可以通过增加层次、设置屏蔽层等方式来降低信号线的辐射干扰。

信号完整性是指信号在传输过程中不受失真和衰减的影响，要注意保持信号线的匹配阻抗，减少信号线长度和交叉区域，避免信号线过长、弯曲和细小突起。

另外，布线设计要合理分配功率和地线。

为了确保电路的稳定性和可靠性，要根据功率需求合理布置电源线，充分考虑电源的负载能力和电流分布情况，并使用足够宽的电源线。

地线在PCB布线中同样重要，可减小信号线和电源线的回流路径，提供路径共享和信号回归，以降低环路干扰和电源波动。

应尽可能使用分离的地平面和信号地，避免在同一层上共享相同的地，以减少回流路径的干扰。

另外，布线设计要考虑组件布局，以方便元器件的安装和维修。

布线要尽量避免交叉和重叠，保持电路简洁、紧凑和有序。

在考虑元器件布局时，要考虑元器件的大小、形状和引脚位置，避免不必要的长线和跨线。

最后，布线设计要合理考虑成本和制造可行性。

布线的方式和层数要符合工艺要求和制造工艺的可行性，并充分考虑成本因素。

例如，不必要的层数增加会导致成本上升，所以要根据实际需求合理选择布线的层数。

此外，还要充分考虑元器件的封装形式和引脚间距，以确保布线与元器件的匹配。

改善EMC的PCB设计EMC（电磁兼容性）是指电子设备在电磁环境中，能够正常工作且不对周围环境产生电磁干扰。

在PCB（Printed Circuit Board，印制电路板）设计中，提高EMC性能对于确保设备正常运行至关重要。

下面将提供一些改善EMC的PCB设计的方法。

1.地线设计和布局地线是实现电磁屏蔽和减少辐射的关键因素。

在PCB布局中，要确保地区域的大小足够满足设备要求，并且要与其他信号线和功率线保持足够的距离。

通过采用良好的地线布局和连接，可以减少电磁回流路径，从而减小辐射噪声。

2.分割和层次化布局使用多层PCB设计可以有效地隔离不同功能模块之间的干扰。

将模拟和数字信号引脚分开，并使用不同的地面和电源平面层进行分割。

通过层次化布局，可以减少不同信号层之间的相互干扰。

3.排线和长度匹配电磁辐射和抗扰度问题常常与排线和长度不匹配有关。

在PCB设计中，应尽量避免直角和尖锐的信号线转弯，并将信号线的长度匹配到尽可能相似的长度。

此外，通过差分信号线技术可以减少同轴线干扰。

4.电磁屏蔽和滤波器在PCB布局中，可以使用电磁屏蔽罩来减少辐射噪声。

合理安排滤波器的位置，以消除电子设备中的高频噪声和EMI干扰，同时确保信号质量。

5.引脚布局和连接合理的引脚布局和连接可以使信号线和功率线更好地分离，减少互相干扰的可能性。

通过优化引脚交叉点的布局，可以减少接地和电源回路之间的交叉干扰。

6.整体系统测试和仿真在进行PCB设计之前，可以使用电磁仿真软件对整个系统进行测试。

通过模拟和优化关键信号线和功率线，可以提前检测到潜在的EMC问题，并采取相应的改进措施。

通过采用上述方法，可以改善EMC的PCB设计，提高设备的电磁兼容性。

然而，需要注意的是，每个设计都具有其特定的要求和限制，因此在实际设计过程中，还需要根据具体情况进行适当的调整和优化。

同时，密切关注相关的行业标准和法规要求，确保设计符合相关的EMC标准。

从分层布局及布线三方面详解EMC的PCB设计技术一、分层布局：1.地平面层：在PCB设计中，地是一个非常重要的层。

在地层上尽可能铺设连续的铜层，以提供良好的接地。

通过增加地平面层的面积，可以有效地减少电磁波辐射。

2.信号层分区：将PCB划分为不同的信号层，防止信号之间的相互干扰。

可以将高频信号和低频信号分开布局。

通过合理划分和分层，可以减少信号之间的串扰现象。

3.电源和地的分离：在分层布局时，应将电源和地分离开来，以避免互相干扰。

过高的开关频率会对系统性能产生负面影响，分离电源和地可以减少干扰。

4.电源线和信号线的分离：在布局时，应尽量将电源线和信号线分开布局，特别是高频信号线，以避免互相干扰。

5.增加过滤器：可在布局时增加滤波器来抑制电磁辐射。

通过使用滤波器，可以滤除不必要的高频噪声和电磁辐射。

二、布线技术：1.信号线的走线：应尽量减少信号线的长度，避免走线过长产生较大的信号损耗。

同时，信号线尽量避免与高频信号线和电源线平行走线，以减少干扰。

2.稳定电源线：为保证电路板的稳定工作，电源线应尽量粗，以降低电阻和电感。

此外，尽量使用分压方式供电，以减少电流峰值。

3.差分信号线的布线：差分信号线是为了抵消由于磁场引起的干扰信号。

差分信号线应尽量保持平衡状态，并要避免与其他信号线平行布线。

4. 平面回线的设计：在布线时，应尽量避免平面回线（ground loop）的产生。

平面回线会导致电磁波的较大辐射和干扰。

5.电磁屏蔽：可以在布线时增加电磁屏蔽结构，如地层、屏蔽罩等，以吸收或屏蔽电磁辐射和干扰信号的产生。

综上所述，分层布局和布线技术是在PCB设计中提升EMC能力的重要方面。

通过合理的分层布局和布线，可以减少电磁辐射和干扰，提高电子设备的抗干扰能力和电磁兼容性。

PCB布局布线要点1.尽量减少线路长度：线路长度过长会导致信号延迟和互相干扰。

在布局时，应尽量将相关信号线放在一起，尽量减少线路的长度。

2.分隔高频和低频信号：高频信号和低频信号在传输特性和干扰问题上有很大差异。

在布线时，应尽量将高频信号和低频信号分开布局，以避免互相干扰。

3.避免信号线和电源线相交：信号线和电源线的交叉会导致互相干扰，产生噪声。

在布线时，应尽量避免信号线和电源线相交。

4.保持信号线的对称布局：对称布局可以使信号线的长度保持一致，从而减少互相干扰。

在布局时，应尽量保持信号线的对称布局。

5.地线的布局：地线是整个电路的共用参考点，它承载着回流电流和抑制噪声的功能。

在布线时，应尽量保持地线的宽度一致，减小回流电流的路径阻抗。

6.电源线的布局：电源线应尽量靠近地线布局，以减小回流电流路径的阻抗。

同时，电源线应避免与信号线相交，以减少互相干扰。

7.信号线与地线的配对布局：在高速传输中，差分信号线的布局对信号的传输质量有很大影响。

应尽量将差分信号线与地线配对布局，以减小信号之间的干扰。

8.规避信号线和边缘的平行布局：信号线和边缘平行布局会导致辐射噪声和电磁干扰。

在布线时，应尽量规避信号线和边缘的平行布局。

9.PCB层次布局：PCB可以分为多个逻辑层次，在布局时应尽量将相关的电路模块放在同一层次上，以减少信号线的跨层穿越。

10.确保足够的间距和间隙：在布线时，应确保信号线之间和信号线与其他元件之间有足够的间距和间隙，以避免互相干扰和产生串扰。

11.使用规范的信号线宽度和间距：信号线宽度和间距的设置直接影响信号传输的质量和速度。

在布线时，应使用规范的信号线宽度和间距，以满足设计要求。

12.使用较好的布线工具和规则检查：在布线过程中，可以使用专业的布线工具和规则检查功能，以提高布线效率和准确性。

总之，PCB布局布线的核心目标是尽量减小信号传输的延迟和干扰，以保证系统的性能和可靠性。

通过合理的布局和布线，可以提高产品的性能和降低故障率。

改善EMC的PCB设计为了改善EMC（电磁兼容性）的PCB（Printed Circuit Board）设计，有几个关键的方面需要考虑和优化。

在这篇文章中，我们将讨论这些关键方面。

首先，地线规划是重要的一部分。

良好的地线规划可以减少电磁辐射和接收到的电磁干扰。

地线应该尽可能地短，粗和宽以降低电阻和电感。

同时，地线应该与信号线平行且尽可能靠近，以最小化信号线和地线之间的电感和电容耦合。

另外，通过使用地平面层并保持一致的地线接地，也可以提高地线规划的效果。

其次，电源规划也是非常重要的。

电源线在高频环境下容易成为电磁辐射和接收到的电磁干扰的路径。

为了改善EMC性能，应该采用电源滤波器来抑制高频噪声，并在电源线上布置电源电容来提供稳定的电源。

此外，应该使用低电阻和低电感的电源线来减少电阻和电感耦合。

第三，尽量减少信号线的长度和走廊。

信号线的长度和走廊决定了它们的电阻和电感。

较长的信号线会增加电阻和电感，从而增加电磁辐射和接收到的电磁干扰的可能性。

因此，应该尽量减少信号线的长度和走廊，使用直接的线路和短线，以减少电磁辐射和干扰。

第四，良好的分层和布线也是重要的。

PCB的分层可以分隔不同功能的信号和电源，降低它们之间的干扰。

同时，在布线时应该遵循最佳实践，如尽量减少信号线和电源线的平行，使用90度转弯等。

此外，应该合理分配不同层的信号和电源，以保持高频、低频和地线的良好分离。

最后，EMC测试也是不可忽视的一部分。

通过在设计过程中进行EMC测试和仿真，可以提前识别和解决潜在的EMC问题。

测试可以包括辐射和传导两方面的测试，以确保PCB设计符合相关的EMC标准。

总结起来，为了改善EMC的PCB设计，需要考虑地线规划、电源规划、信号线长度和走廊、分层和布线以及EMC测试等关键方面。

通过优化这些方面，可以显著提高PCB的EMC性能，减少电磁辐射和接收到的电磁干扰。

PCB板的注意事项PCB板注意事项是设计、制造和组装过程中需要注意的一系列要点。

PCB板作为电子产品的基础，其质量和性能对整个产品的稳定性和可靠性至关重要。

以下是一些PCB板的注意事项：1.设计阶段的注意事项：1.1PCB板的尺寸和厚度应根据产品的特定要求进行选择。

过小的尺寸可能导致布线和组装困难，而过厚的板可能会增加产品的重量和成本。

1.2确保PCB板的布线走向和布局满足产品的电磁兼容性（EMC）要求。

布线应避免过于密集和交叉，以减少电磁干扰和串扰。

1.3在布线时应注意信号与电源线和地线的分离，以减少信号噪声和互相干扰。

1.4在布局时应保持电源和信号组件的距离，并避免将它们靠近电源和地线。

1.5PCB板应具备良好的散热性能，特别是对于功耗较高的元器件。

应考虑添加散热片、散热孔和散热器等散热措施。

2.制造过程中的注意事项：2.1在制作PCB板的电路图时，应仔细检查设计是否存在错误，包括电路连接错误和元件值错误。

2.2PCB板的制造工艺应符合相关的标准和规范，以确保质量和一致性。

例如，焊盘的铺铜和镀锡应符合IPC-A-600H和IPC-J-STD-001E等标准。

2.3PCB板上的元器件安装应遵循正确的操作步骤和技术要求。

焊接过程中应控制好焊接温度和时间，避免对元器件造成损害。

2.4PCB板的表面光洁度应满足要求，以确保元器件的精确定位和焊接质量。

2.5在制造过程中应定时进行质量检查和测试，包括尺寸精度、焊接质量、电气性能和外观质量等方面。

3.组装过程中的注意事项：3.1在组装时要注意防止静电干扰。

操作人员应穿戴防静电衣物，使用防静电工具和设备，以保护敏感元器件的电性能。

3.2在元器件的拆卸和重新组装过程中要格外小心，以免导致元器件的损坏。

3.3在焊接过程中要控制好焊接温度和时间，以避免过度加热导致元器件损坏。

3.4组装完成后应进行必要的功能测试和性能验证，以确保产品的可靠性和性能符合设计要求。

3.5组装过程中应注意清洁和防尘。

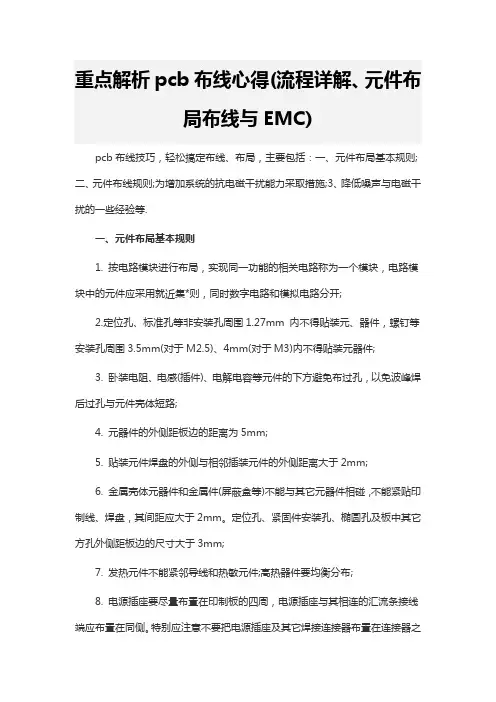

重点解析pcb布线心得(流程详解、元件布局布线与EMC)pcb布线技巧，轻松搞定布线、布局，主要包括：一、元件布局基本规则;二、元件布线规则;为增加系统的抗电磁干扰能力采取措施;3、降低噪声与电磁干扰的一些经验等.一、元件布局基本规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集*则，同时数字电路和模拟电路分开;2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm(对于M2.5)、4mm(对于M3)内不得贴装元器件;3. 卧装电阻、电感(插件)、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路;4. 元器件的外侧距板边的距离为5mm;5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm;6. 金属壳体元器件和金属件(屏蔽盒等)不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。

定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm;7. 发热元件不能紧邻导线和热敏元件;高热器件要均衡分布;8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。

特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。

电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔;9. 其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直;10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm);11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。

重要信号线不准从插座脚间穿过;12、贴片单边对齐，字符方向一致，封装方向一致;13、有极性的器件在以同一板上的极性标示方向尽量保持一致。

二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线;2、电源线尽可能的宽，不应低于18mil;信号线宽不应低于12mil;cpu入出线不应低于10mil(或8mil);线间距不低于10mil;3、正常过孔不低于30mil;4、双列直插：焊盘60mil，孔径40mil;1/4W电阻：51*55mil(0805表贴);直插时焊盘62mil，孔径42mil;无极电容：51*55mil(0805表贴);直插时焊盘50mil，孔径28mil;5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。

PCB布线的技巧及注意事项布线技巧：1.确定电路结构：在布线之前，需要先确定电路结构。

将电路分成模拟、数字和电源部分，然后分别布线。

这样可以减少干扰和交叉耦合。

2.分区布线：将电路分成不同的区域进行布线，每个区域都有自己的电源和地线。

这可以减少干扰和噪声，提高信号完整性。

3.高频和低频信号分离：将高频和低频信号分开布线，避免相互干扰。

可以通过设立地板隔离和电源隔离来降低电磁干扰。

4.绕规则：维持布线规则，如保持电流回路的闭合、尽量避免导线交叉、保持电线夹角90度等。

这样可以减少丢失信号和干扰。

5.简化布线：简化布线路径，尽量缩短导线长度。

短导线可以减少信号传输延迟，并提高电路稳定性。

6.差分线布线：对于高速信号和差分信号，应该采用差分线布线。

差分线布线可以减少信号的传输损耗和干扰。

7.用地平面：在PCB设计中，应该用地平面层绕过整个电路板。

地平面可以提供一个低阻抗回路，减少对地回路电流的干扰。

8.参考层对称布线：如果PCB板有多层，应该选择参考层对称布线。

参考层对称布线可以减少干扰，并提高信号完整性。

注意事项：1.信号/电源分离：要避免信号线与电源线共享同一层，以减少互相干扰。

2.减小射频干扰：布线时要特别注意射频信号传输的地方，采取屏蔽措施，如避免长线路、使用高频宽接地等。

3.避免过长接口线：如果接口线过长，则信号传输时间会增加，可能导致原始信号失真。

4.避免过短导线：过短的导线也可能引发一些问题，如噪声、串扰等。

通常导线长度至少应该为信号上升时间的三分之一5.接地技巧：为了减少地回路的电流噪声，应该尽量缩短接地回路路径，并通过增加地线来提高接地效果。

6.隔离高压部分：对于高压电路，应该采取隔离措施，避免对其他电路产生干扰和损坏。

7.注重信号完整性：对于高速和差分信号，应该特别注重信号完整性。

可以采用阻抗匹配和差分线布线等技术来提高信号传输的稳定性。

总结起来，PCB布线需要遵循一些基本原则，如简化布线、分区布线、差分线布线等，同时需要注意电源和信号的分离、射频干扰的减小等问题。

先进EMC的PCB设计与布局随着电子产品的普及，电磁兼容性（EMC）问题也越来越受到关注。

在电路设计中，电路板(PCB)的布局和设计对于EMC有着重要的影响。

先进的EMC的PCB设计和布局思想是通过电路板的优化设计，实现电路的可靠性和稳定性，提高电路的抗干扰能力，同时确保更好的信号完整性和性能稳定性。

一、先进EMC的PCB布局设计思想PCB布局主要涉及到电路板上各元器件、电源信号、地线、信号线、射频线等的布置和电路板的层次设计。

在进行PCB布局设计时，需要充分考虑尽可能均匀地散布各元件，合理安排元件间的距离，保证信号传输的稳定性和抗干扰能力，减小因元件间距离过小而产生的电磁干扰。

对于多层PCB板，在布线时需要注意电源和地线的位置，通过将电源线和地线放置在同一层上并保持足够的距离来实现电磁兼容性。

对于射频线、时钟线等高速信号，需要将其与低速信号、功率信号和引导信号分离放置，以免产生互相干扰。

同时，为了避免信号线的双向串扰和地线回路的带入，应尽量在PCB板上使用分层结构，不同信号线应尽量在不同层中进行布局。

在布局过程中，还需注意元器件的排列方向及其相互间的距离。

在电路中，对于信号的传输速度来说，电路板的尺寸、布线长度、元器件的位置和方向等因素都会影响信号的传输质量和稳定性。

二、先进EMC的PCB板设计技术1.电源线过滤器电源线上的高频噪声和干扰容易影响到电路的稳定性，所以在进行PCB布局设计时，可以通过添加电源线过滤器来达到抑制电源线高频干扰的目的。

电源线过滤器可以使用磁环、电容等元器件进行滤波，这样可以降低电源线上噪声和干扰的干扰效应，提高整个电路的稳定性和可靠性。

2.地面平面设计地面平面也是一个重要的设计因素，合理布局可以有效降低电磁干扰。

可以在PCB板上布置一个大面积接地，从而形成一个良好的地面平面结构，这可以有效消除施加在电路上的电磁干扰。

3.综合线宽设计综合线宽设计主要指的是电线宽度和间距综合的设计，通过电线宽度和间距的变化，可以有效提高电路的抗干扰能力。

PCB布局布线技巧及原则1. 引言PCB（Printed Circuit Board）布局布线是电子产品设计中至关重要的一步。

良好的布局布线能够确保电路的可靠性、性能和EMI （Electromagnetic Interference）抗干扰能力。

本文将介绍一些常见的PCB布局布线技巧及原则，帮助读者更好地进行电路设计和布线。

2. PCB布局技巧2.1 分区布局在设计复杂的电路板时，将电路板分为几个功能区域进行布局是一个很好的策略。

例如，将微处理器、模拟电路和电源电路分开布局。

这可以降低信号干扰，并更好地管理电源分配和地平面。

2.2 复用层对于多层PCB设计，可以使用复用层的技术来提高布局效率。

复用层是指多个分区共享同一个地平面或电源平面。

这样做可以减少电路板的层数，提高信号完整性和EMI性能。

2.3 阻抗控制在高速设计中，阻抗控制是非常重要的。

通过合理设计走线宽度、间距和层间距，可以实现所需的阻抗匹配。

使用阻抗控制工具进行模拟和仿真分析，以确保信号完整性。

2.4 时钟信号布局时钟信号在高速电子系统中非常关键。

为了降低时钟抖动和噪声，应优先布置时钟信号线。

时钟信号线应尽量短、直接，并与其他信号线保持一定的距离以减少干扰。

2.5 地平面和电源分布良好的地平面和电源分布可以大大改善电路性能和抗干扰能力。

地平面应尽量连续、整齐，并尽可能地覆盖整个PCB区域。

电源分布应合理，避免共享电流，以减少电源波动。

3. PCB布线原则3.1 追求最短和最直接的路径布线时应尽量追求最短和最直接的路径，以降低传输延迟和信号损失。

避免走线过长或弯曲，特别是对于高速信号和时钟信号。

3.2 避免平行和交叉在布线过程中，应尽量避免平行和交叉走线。

平行走线容易引起串扰干扰，而交叉走线则易引起交互耦合。

合理规划走线，尽量平行走线和交叉垂直走线。

3.3 差分信号布线对于高速差分信号，应采用差分布线技术。

差分信号的两条传输线上的信号互为补码，可以大大减小对外部干扰的敏感度。

pcb设计emc注意事项在PCB设计中，EMC（电磁兼容性）是一个非常重要的问题。

如果我们不遵守EMC的规则，可能会导致电磁干扰，影响系统的性能并且可能引起故障。

因此，我们需要注意以下几个方面来确保PCB设计的EMC符合标准。

1. 布局设计在PCB布局中，我们应该尽量避免信号线路过于密集、及时引出接地线和电源线。

尤其是高速信号线路，为了减少反射和串扰，需要增加地线和电源线的数量，保证足够的电容来滤波。

同时，我们需要遵守信号层和地层的交错设计原则，避免信号走线过长，避免线原本的混杂等问题。

2. 射频特性射频电路通常会存在连续谐振和杂波辐射等问题，具有射频特性的器件应按物理原理选择最合适的形状和布线方案，使得射频电路的电源和地线短而连续，并注意防止各种谐振和共振现象的产生。

3. 屏蔽为了防止EMC问题，我们需要在PCB设计过程中适当采用屏蔽措施。

通常是采用金属板或金属盖来屏蔽有害电磁波。

可以使用静电屏蔽材料，以带电荷浸润表面，将静电感应在外围进行分散。

屏蔽材料需要与地面、金属板或金属盖牢固连接，以形成一个封闭的电磁屏蔽环境。

4. 接地并非所有的接地都是完美的，因为各种类型的地电位将磁场成分转移到其它电路的环境中。

近年来，接地方案的选择尤为重要，选择合适的接地方法可以有效减少 PCB 设计的干扰和抗干扰性能。

5. 模拟和数字电路的分离在PCB设计中需要注意分离模拟和数字电路，并合理安排它们的布局。

分离可以避免数字信号对于高分辨率模拟电路的干扰，同时也提高了同步速度和减小噪音，提高调整范围。

需要注意的是，以上几点只是基本原则，具体操作上还应根据具体的电路原理图进行设计。

这些EMC注意事项，细节较多，涉及面还很大，需要进行系统的设计、仿真和优化。

在多年的EMC工作中，我们一直坚持勤奋学习，大力推进EMC技术研究和应用实践，分享数据和信息，积极开展国际合作，在全球范围内推动EMC技术的进步和应用发展。

优秀的PCB的EMC设计1.理解PCB的布线规则：-适当选择信号线和地线的宽度和间距，并使用正确的电源和地面分层。

-避免信号线和地线之间的交叉和平行布线，以减少电磁耦合。

-通过较短的信号线长度和最小的线距来减少电磁辐射。

-使用地面平面和屏蔽层来降低射频信号的传输和辐射。

2.使用屏蔽：-在PCB上使用适当的屏蔽罩或金属屏蔽箱，以减少电磁辐射和抑制电磁干扰。

-在高频电路上使用抗干扰屏蔽设备，如屏蔽罩、屏蔽片等。

3.选择适当的元件和材料：-选择具有较低电磁辐射和敏感性的元件。

-选择具有良好屏蔽特性的材料和涂层，以减少电磁辐射和电磁干扰。

4.地线设计：-为电路板提供足够的地线连接和地面平面，以提供良好的信号返回路径和屏蔽。

-避免地线环路，减少磁场耦合。

5.电源供应设计：-使用电源滤波器和稳压器来减少电源中的高频噪声和波动。

-对于敏感电路，可以使用降噪电源芯片和电磁兼容电源设计。

6.热管理：-使用适当的散热器和热沉，以保持电路板和元件的正常工作温度。

-热管理有助于减少电磁辐射，并提供更好的电路性能。

7.地线引出和阻抗控制：-避免地线引出点的高频电流环流，减少电磁辐射。

-控制地线的阻抗和电流分布，以减少干扰和保持信号完整性。

8.使用模拟和数字信号隔离：-对于混合信号电路，使用适当的信号隔离技术和屏蔽，以防止模拟信号对数字信号的干扰和干扰。

9.进行电磁辐射测试：-在PCB设计完成后，进行电磁辐射测试，并根据测试结果进行必要的修改和优化。

10.避免信号回流路径：-在设计PCB时，避免信号线回流路径和大电流线的交叉，尤其在高速信号线和敏感信号线周围。

通过采用以上优秀的PCBEMC设计原则和技术，可以有效减少电磁辐射和敏感性，提高电路板的抗干扰能力和电磁兼容性。

这将确保电路板与其他设备和系统相互协作，无干扰地工作。

PCB布线的技巧及注意事项1.合理规划电路板上的元件布局：在进行布线之前，需要根据电路的功能和结构合理规划元件的布局。

合理布局可以减少跨线和交叉线，简化布线过程，并提高电路的可靠性和抗干扰能力。

例如，将相互关联的元件集中在一起，以减少连线长度和信号传输的损耗。

2.使用地平面和电源平面：地平面和电源平面是PCB布线中非常重要的一部分。

通过在PCB中设置地平面和电源平面，可以有效减少地线和电源线的长度，减小同轴电缆的干扰和耦合，提高信号完整性和抗干扰能力。

3.利用电网连接：电网连接是PCB布线中常用的一种布线方式。

电网连接可以减小线宽和线间距，减小电路板上的导线一阶传输延迟，提高信号完整性和抗干扰能力。

在布局时，应尽量合理规划电网的结构和布线的路径。

4.分析和优化信号传输路径：信号传输路径是PCB布线中需要特别关注的一部分。

通过分析信号传输路径，可以了解信号在电路板上的传输特性，并进行优化。

例如，可以采用直线传输路径，减小信号传输的损耗和干扰；可以避免信号线与电源线、地线和其他高频信号线的交叉，减小互相干扰。

5.处理高频和高速信号：在布线中，对于高频和高速信号需要特别注意。

高频信号容易受到串扰和反射的影响，因此对于高频信号，应避免长线和小弯曲。

对于高速信号，需要注意控制传输线的阻抗匹配，减小信号的反射和射频干扰。

6.使用适当的布线规则和约束：在进行布线之前，需要根据电路设计的要求和约束设置适当的布线规则。

布线规则可以包括连线宽度、线间距、最小孔径等要素。

合理设置布线规则可以减小静电干扰和交叉干扰，提高电路的性能和可靠性。

7.进行电磁兼容性（EMC）设计：在进行布线时，需要考虑电磁兼容性设计。

电磁辐射和电磁敏感性是电路板设计中常见的问题，可以通过合理的布线和使用滤波器来减小电磁干扰。

8.进行仿真和测试：在完成布线之后，需要进行仿真和测试来验证电路的性能和可靠性。

通过仿真和测试，可以检测电路中可能存在的问题，并做出相应的调整。

PCB的EMC设计参考初稿介绍在现代电子设备中，电磁兼容性（EMC）设计是非常重要的。

EMC 设计旨在确保电子设备之间的电磁兼容性，以避免电磁干扰和敏感性问题。

在PCB设计过程中，EMC设计是必不可少的一部分。

本文档将提供一份PCB的EMC设计参考初稿。

1. PCB布局良好的PCB布局是EMC设计的关键。

以下是一些建议，以确保良好的PCB布局：•尽量减小传输线长度，以减少辐射和敏感性问题。

•为高频信号和敏感信号设计独立的区域，以减小干扰。

•使用屏蔽箱或地面屏蔽来防止信号泄露和外部干扰。

•尽量将高频组件和敏感组件远离辐射源和干扰源。

•注意地面铺铜的规划，确保良好的地面连接。

•避免地面回路的共振，通过合理的地面分割和引入适当的滤波器来解决共振问题。

•确保高频信号走线短、直接、紧凑，降低串扰和损耗。

•使用差分信号传输技术来降低串扰和提高信号完整性。

2. 信号层规划在PCB设计中，正确的信号层规划是至关重要的。

以下是一些信号层规划的建议：•将信号层平衡分布在整个PCB中，以避免过于集中在某一区域。

•避免信号层之间的交叉和平面转角，以减少串扰和回路共振。

•使用地平面层作为信号层之间的屏蔽层，减小信号层之间的干扰。

•使用布满地线或电源平面层来提供良好的信号返回路径。

•对于高速信号，使用分层稳定电压（Power Plane Partitioning）来降低串扰。

•将时钟信号分离并提供相应的屏蔽，以避免时钟辐射对其他信号的干扰。

3. 电源和地线设计电源和地线设计对于EMC设计来说也是至关重要的一部分。

以下是一些电源和地线设计的建议：•使用降噪电容器来稳定电源，减小信号引起的功率波动。

•使用密集铺设地线以降低地线回路的阻抗。

•对于模拟和数字地线，进行分离，避免相互干扰。

•为每个部分的地线提供一个较低阻抗的地线回路，以确保信号正确返回。

4. 板上滤波器和抑制电路在PCB设计中，使用板上滤波器和抑制电路是降低干扰和提高EMC的重要手段。

EMC PCB线路板布线技巧除了元器件的选择和电路设计之外，良好的印制电路板（PCB）设计在电磁兼容性中也是一个非常重要的因素。

PCB EMC设计的关键，是尽可能减小回流面积，让回流路径按照设计的方向流动。

最常见返回电流问题来自于参考平面的裂缝、变换参考平面层、以及流经连接器的信号。

跨接电容器或是去耦合电容器可能可以解决一些问题，但是必需要考虑到电容器、过孔、焊盘以及布线的总体阻抗。

本讲将从PCB的分层策略、布局技巧和布线规则三个方面，介绍EMC 的PCB设计技术。

PCB分层策略电路板设计中厚度、过孔制程和电路板的层数不是解决问题的关键，优良的分层堆叠是保证电源汇流排的旁路和去耦、使电源层或接地层上的瞬态电压最小并将信号和电源的电磁场屏蔽起来的关键。

从信号走线来看，好的分层策略应该是把所有的信号走线放在一层或若干层，这些层紧挨著电源层或接地层。

对於电源，好的分层策略应该是电源层与接地层相邻，且电源层与接地层的距离尽可能小，这就是我们所讲的“分层”策略。

下面我们将具体谈谈优良的PCB分层策略。

1．布线层的投影平面应该在其回流平面层区域内。

布线层如果不在其回流平面层地投影区域内，在布线时将会有信号线在投影区域外，导致“边缘辐射”问题，并且还会导致信号回路面积地增大，导致差模辐射增大。

2．尽量避免布线层相邻的设臵。

因为相邻布线层上的平行信号走线会导致信号串扰，所以如果无法避免布线层相邻，应该适当拉大两布线层之间的层间距，缩小布线层与其信号回路之间的层间距。

3．相邻平面层应避免其投影平面重叠。

因为投影重叠时，层与层之间的耦合电容会导致各层之间的噪声互相耦合。

多层板设计：时钟频率超过5MHz，或信号上升时间小于5ns时，为了使信号回路面积能够得到很好的控制，一般需要使用多层板设计。

在设计多层板时应注意如下几点原则：1．关键布线层（时钟线、总线、接口信号线、射频线、复位信号线、片选信号线以及各种控制信号线等所在层）应与完整地平面相邻，优选两地平面之间，如图1所示。

先进EMC的PCB设计与布局首先，先进的PCB设计需要充分考虑信号完整性问题。

在高频电路中，信号完整性是非常重要的，信号传输的准确性直接影响到电子产品的性能和工作稳定性。

因此，在PCB设计和布局过程中，应采取一系列措施来保证信号完整性。

例如，采用适当的层间叠层布局，以减少电磁干扰和串扰；采用适当的地线和电源线布局，以提高信号的可靠性和稳定性；采用电磁屏蔽技术，以减少干扰源对电子设备的影响等。

其次，先进的PCB设计需要充分考虑电磁兼容性问题。

在现代社会中，电子设备普遍存在的问题是电磁干扰，尤其是高频电磁干扰。

为了保证电子设备的正常运行，需要在PCB设计和布局中采取一系列措施来提高电磁兼容性。

例如，采用良好的接地设计，以减少接地回路的干扰；采用合适的布线方式，以减少回路的电磁波辐射；采用恰当的滤波器和抑制器件，以降低电磁噪声等。

进一步，先进的PCB设计需要充分考虑射频（Radio Frequency）设计问题。

射频是目前电子产品中普遍存在的重要问题，尤其是在无线通信和雷达系统中。

为了确保射频信号的完整性和传输效果，需要在PCB设计和布局中特别关注射频设计问题。

例如，采用合适的线宽和间距，以确保射频信号的传输带宽；采用合适的屏蔽技术，以降低射频干扰；采用合适的天线设计，以提高射频信号的接收和发射效果等。

此外，先进的PCB设计需要充分考虑热管理问题。

随着电子产品的迅猛发展，功耗也越来越高，因此热问题愈发突出。

在PCB设计和布局过程中，应采取一系列措施来优化热管理。

例如，采用合适的散热器和导热材料，以提高散热效果；采用合适的线路布局和焊盘设计，以减少热量的产生和积聚；采用合适的风扇和通风孔设计，以加强空气流动等。

总之，先进的EMC的PCB设计与布局需要综合考虑信号完整性、电磁兼容性、射频设计和热管理等多个因素。

通过采取合适的设计和布局措施，可以提高电子产品的性能和工作稳定性，确保其在电磁环境下能够正常运行，并且不对周围电子设备或环境产生电磁干扰。

避免 pcb 设计中出现 emc 和 emi 的 9 个技巧：
避免PCB设计中出现EMC和EMI的9个技巧：
1.合理的分区：根据电路的功能，将PCB划分为不同的区域，如模拟区域、数字区域、
电源区域等。

在不同的区域之间设置适当的隔离，以减少信号之间的干扰。

2.合适的布局：在PCB布局时，应将高电流、高电压、高速数字信号等区域进行适当
的分离，避免相互干扰。

同时，要考虑到电源和地的分配，保证电源和地网络的连续性。

3.良好的接地设计：接地是解决EMC和EMI问题的关键。

设计合理的接地网络，可以
有效地抑制干扰信号，提高电路的稳定性。

4.使用适当的屏蔽技术：对于关键的电路部分，可以采用屏蔽措施，如电磁屏蔽罩、
导电衬垫等，以减少外界对电路的干扰。

5.合理的布线：在布线时，应避免使用过长的信号线、90度折线、突然的线宽变化等
不良布线方式。

合理的布线可以降低信号的传输阻抗，减少信号之间的干扰。

6.使用适当的滤波技术：在电路中加入适当的滤波器，可以有效地滤除高频噪声信号，
提高电路的抗干扰能力。

7.合理的元件布局：在元件布局时，应将元件按照功能进行分组，并保持合适的间距。

这样可以减少信号之间的耦合和干扰。

8.使用合适的去耦电容：在电路中加入适当的去耦电容，可以减小电源和地之间的噪
声，提高电路的稳定性。

9.进行充分的仿真和测试：在完成PCB设计后，应进行充分的仿真和测试，以确保设
计的可行性和可靠性。

同时，也可以通过测试来优化设计，提高电路的性能。

PCB板中的EMC设计指南和整改方法EMC(电磁兼容性)设计是在PCB(印刷电路板)设计中至关重要的一环。

它确保电子设备在电磁环境中正常运行，同时不产生对其他设备或系统的电磁干扰。

为了实现良好的EMC设计，下面将介绍一些EMC设计指南和可能的整改方法。

EMC设计指南：1.良好的地线设计：地线是EMC设计的基础。

一个良好设计的地线系统可以有效降低电磁干扰。

地线应该尽量厚实，形成一个低阻抗的路径，以便将电流引导回源。

此外，地线的布局应符合电磁场传播的方向，避免出现回路共振。

2.分隔信号和电源线：为了避免信号引起电源线的干扰，应尽量将它们分隔布线。

如果信号和电源线必须穿越，那么应尽可能以垂直或交叉的方式进行布线。

3.组件布局：EMC设计中组件的布局也是重要的。

应将发射较强电磁干扰的组件(如高频放大器、开关电源等)远离敏感组件。

此外，应避免长线或环路，以减少电磁辐射。

4.屏蔽处理：对于发射强电磁干扰的组件或系统，可以采用屏蔽措施，如使用金属外壳或屏蔽盖。

屏蔽材料应选择导电性好的材料，并确保屏蔽与地线连接良好。

5.使用滤波器：滤波器可用于限制高频信号的传输，从而减少辐射和传导干扰。

在PCB设计中，可以使用滤波器对输入和输出信号进行滤波，尤其是在高速信号传输或高频噪声环境中。

整改方法：1.优化地线布局：如果发现地线布局存在问题，应重新考虑地线的布局方式。

可以通过增加地线的宽度和长度，减少电磁干扰。

2.重新布线：如果信号和电源线布线混在一起，可以尝试重新布线，将它们分隔开来。

这有助于减少信号对电源线的干扰。

3.添加衰减材料：如果存在辐射干扰，可以在关键区域添加衰减材料，如吸波材料或铁氧体材料。

这些材料可以吸收电磁辐射，并减少传导干扰。

4.优化组件布局：如果发现组件之间存在辐射干扰，可以尝试调整它们的位置。

将辐射干扰较大的组件远离敏感组件，减少电磁干扰的影响。

5.重新选择元件：如果一些元件的辐射干扰太大，可以尝试重新选择辐射干扰较小的元件。
