钢筋工培训教材目录1—1 钢筋的配料和代换 (2)1—1—1下料计算； (2)1-1-2基本计算 (2)1—2-3钢筋代换： (3)1—2 钢筋加工 (4)1-2—1 钢筋除锈 (4)1-2—2 钢筋调直 (5)1—2—2—1 机具设备 (5)1-2—2-2 调直工艺 (7)1—2-3 钢筋切断 (8)1-2—3-1 机具设备 (8)1—2-3-2 切断工艺 (9)1-2—4 钢筋弯曲成型 (10)1—2—4—1 钢筋弯钩和弯折的有关规定 (10)1—2-4—2 机具设备 (11)1—2—4-3 弯曲成型工艺 (14)1-2—5 钢筋加工质量检验 (18)1-2—6 弯曲成型工艺 (19)1-1 钢筋的配料和代换钢筋配料:根据施工图，分别确定钢筋的种类、下料长度、根数、重量，并填写配料单；1—1-1下料计算；基本概念：1)外包尺寸：钢筋的外轮廓尺寸（外包就是曲线切线的交点连成的直线段）;2)轴线长度:钢筋的截面圆心的集合；3)量度差值：钢筋弯曲段的外包尺寸与轴线长度的差值;4)下料长度：各段直线钢筋外包长度之和－量度差值＋弯钩增加长度＝轴线长度;(1)直钢筋下料长度：外包尺寸＋弯钩增长值(2)弯起钢筋下料长度：直段长度＋斜段长度＋弯钩增长值－量度差值(3)箍筋下料长度:外（内）皮尺寸＋箍筋调整值5)配料单：工程名称、构件名称、钢筋编号、钢筋简图及尺寸、钢筋直径、钢号、数量、下料长度及重量；1—1-2基本计算1)弯钩增加长度180°弯钩增加长度=半园周长（取钢筋轴线上的弯弧直径）+平直段长－弯钩的弯弧外半径。
代入规范所规定的数据,可得：（3.5dπ/2+3d)— 2.25d =8.5d—2。
25d=6。
25d.(a) 1800弯钩（b) 900弯钩2) 弯折的量度差值钢筋弯折处量度差值计算简图弯折的量度差值＝外包尺寸－轴线尺寸，即：3) 箍筋的下料长度箍筋弯钩的弯弧内直径，除应满足与受力钢筋的弯钩和弯折相同的规定外,尚应不小于受力钢筋直径;箍筋弯钩的弯折角度：对一般结构，不应小于90°；对有抗震等要求的结构，应为135°；箍筋弯后平直部分长度:对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。
第一章钢筋工基本知识第一节建筑工程施工图的基本知识一、建筑工程施工图概述建筑工程施工图是一种能够准确表达建筑物的外形轮廓、大小尺寸，结构形式、构造方法和材料做法的图样，是沟通设计和施工的桥梁。
1．施工图的分类由于专业分工的不同，施工图一般分为建筑施工图、结构施工图和设备施工图。
(1)建筑施工图（简称建施）：主要说明建筑物的总体布局、外部造型、内部布置、细部构造、装饰装修和施工要求等，其图纸主要包括总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图等。
(2)结构施工图（简称结施）：主要说明建筑的结构设计内容，包括结构构造类型、结构的平面布置、构件的形状、大小、材料要求等，其图纸主要有结构平面布置图、构件详图等。
对于钢筋工来说，识图的重点在于对结构施工图的识图。
（3)设备施工图（简称设施）：包括给水、排水、采暖通风、电气照明等各种施工图，主要有平面布置图、系统图等。
2．施工图的编排顺序一套建筑施工图往往有几十张，甚至几百张，为了便于看图，便于查找，应当把这些图纸按顺序编排。
建筑施工图的一般编排顺序是：图纸目录、施工总说明、建筑施工图等。
各专业的施工图，应按图纸内容的主次关系进行排列。
例如：基本图在前，详图在后；布置图在前，构件图在后；先施工的图在前，后施工的图在后等。
二、结构施工图1．结构施工图的识读结构施工图表示房屋的各承重构件（如基础、梁、板、柱）等的布置、形状、大小、材料、构造及相互关系，也是建筑施工的技术依据。
结构施工图一般包括结构平面布置图（如基础平面图、楼层平面图、屋顶结构平面图）、结构构件详图（梁、板、柱及基础结构详图）及结构设计说明书。
（1)基础图基础图包括基础平面图和基础详图。
基础平面图只表明基础的平面布置，而基础详图是基础的垂直断面图（剖面图），如图1-l 所示，用来表明基础的细部形状、大小、材料、构造及埋置深度等。
1-1 条形基础剖面图 1-防潮层；2-砖基础；3-大放脚；4-混凝土垫层；5-灰土；6-基础埋深标高 1)阅读基础平面图应注意了解以下内容。

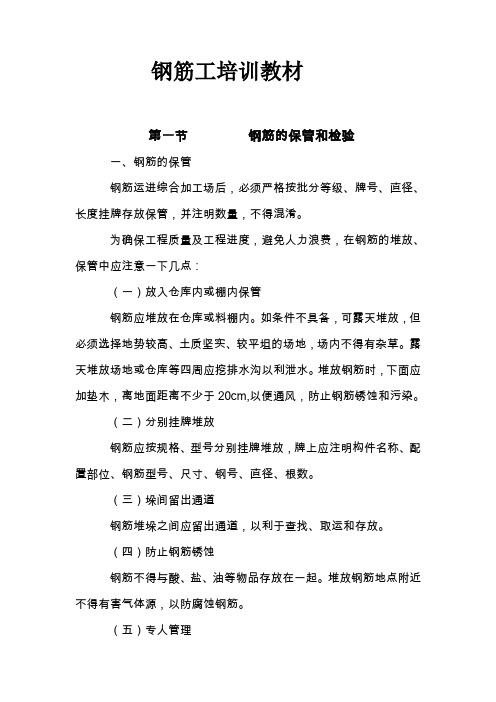

钢筋工培训教材第一节钢筋的保管和检验一、钢筋的保管钢筋运进综合加工场后，必须严格按批分等级、牌号、直径、长度挂牌存放保管，并注明数量，不得混淆。
为确保工程质量及工程进度，避免人力浪费，在钢筋的堆放、保管中应注意一下几点：（一）放入仓库内或棚内保管钢筋应堆放在仓库或料棚内。
如条件不具备，可露天堆放，但必须选择地势较高、土质坚实、较平坦的场地，场内不得有杂草。
露天堆放场地或仓库等四周应挖排水沟以利泄水。
堆放钢筋时，下面应加垫木，离地面距离不少于20cm,以便通风，防止钢筋锈蚀和污染。
（二）分别挂牌堆放钢筋应按规格、型号分别挂牌堆放，牌上应注明构件名称、配置部位、钢筋型号、尺寸、钢号、直径、根数。
（三）垛间留出通道钢筋堆垛之间应留出通道，以利于查找、取运和存放。
（四）防止钢筋锈蚀钢筋不得与酸、盐、油等物品存放在一起。
堆放钢筋地点附近不得有害气体源，以防腐蚀钢筋。
（五）专人管理钢筋应设专人管理，建立严格的验收、保管和领取的管理制度。
二、钢筋的现场试验钢筋进场时应分批验收，每批数量不大于60t。
在每批钢筋中任取两根，在距钢筋端部50cm处各取一套试样，每套试样中取一根试样作拉力试验测定屈服点、抗拉强度、伸长率；另一根试样作冷弯试验。
试验的目的：通过试验求得钢筋的屈服点、抗拉强度、伸长率等三个指标，作为评定钢筋质量是否合格的一个试验项目。
第二节钢筋的调直与除锈钢筋成型之前，一般要经过除锈、调直、切断、弯曲成型及冷加工过程一、钢筋的调直钢筋调直有两种方法：钢筋调直机调直和卷扬机调直，正常情况下采用钢筋调直机调直。
钢筋调直机是用来调直细钢筋和冷拔低碳钢丝的机械，具有除锈、调直和切断三项功能，这三项工序可以在操作中一次完成。
1、采用钢筋调直截断机作业，其工艺流程为：备料→调直机调直→截断→码放→转入下道工序。
(1) 调直工艺如下：将需要调直的盘条钢筋吊放在距调直机约3～4m处，将调直机限位器长度调至钢筋所需的长度，人工放盘，将盘条一端喂进调直机的调直筒内。
西宝高速改扩建B-C09标项目经理部安全施工培训教材（钢筋工操作教材）钢筋工操作教材一. 钢筋搬运和堆放1 清除工作面的障碍物，施工区道路要畅通，并注意周围电线及其它设施。
2 搬运较长钢筋时，步调要一致，起落要统一，机械吊运要密切配合统一指挥。
3 待加工和已加工好了的钢筋都要按不同的规格型号分别堆放整齐。
4 钢筋堆放不得压在水管和电缆上，堆放时应采取防锈措施。
二. 张拉和弯曲1 张拉前对钢丝绳、滑车、夹具等要进行检查，机械要试运转，确属良好方能作业。
2 张拉时严禁有人进入张拉区，操作人员夹好钢筋后要退至侧向。
3 张拉中如遇停电，要立即拉闸断电，以防突然来电发生事故，工作结束闸箱要断电上锁，切断、弯曲、对焊等工序都要遵守该条规定。
4 张拉时，夹运钢筋和机械操作人员要服从统一指挥。
5 卷扬机上要设置安全防护挡板，操作人员站在挡板外侧，离开张拉危险区，非卷扬机操作人员不准随意开机和动机上的电闸和电扭。
6 机械弯曲钢筋要加油试车，工作中注意马达温度及其它部件情况，必要时停机降温和检修。
7 弯曲机必须安放牢固，且只能弯曲所规定规格的钢筋，严禁超负荷使用机器。
8 人工弯曲的工作台要牢固平稳，并有足够的宽度，弯曲时搬手要扣紧托平，用力不可过猛，以防搬手松脱伤人。
三.切断和对焊1 钢筋切断应先检查所用工具如锤柄大卡是否良好，切断机刀片螺丝是否紧固，试运转正常后方可进行钢筋切断。
2 人工切断用的卡柄要保证安全长度，不得少于40厘米，卡锤顶部要完整微突，不得有裂纹，飞刺严重的要及时磨光。
3 拿锤人严禁带手套，打锤时周围人员要让开。
4 切断机不得断切超过该机所规定直径的钢筋，不得断切超过刀片强度和烧红的钢筋，以保证机械安全。
5 机械运转中不得直接用手揩拭倒口处，并防钢筋尾部甩动伤人。
6 对焊钢筋前应检查对焊机的地线、电压、冷却水、夹具和油眼油杯，戴上焊工绝缘手套，方可对焊。
7 工作中保持钳口清洁，注意冷却温度有否超过40°C，必要时可停机冷却。
职业技能培训系列教材钢筋工（初级）目录第一章钢筋工的基本知识1.1 认识钢材和钢筋 (1)1.2 钢筋的特性 (3)1.3 钢筋的分类 (4)1.4 混凝土结构 (8)1.5 钢筋工程常用的技术术语 (10)1.6 钢筋工程工作内容 (12)第二章钢筋的加工2.1 钢筋的除锈 (13)2.2 钢筋的调直 (15)2.3 钢筋的连接 (17)2.4 钢筋的切断 (21)2.5 钢筋的弯曲成型 (23)2.6 钢筋加工后的存放和运输 (25)第三章钢筋的绑扎和安装3.1 板状结构钢筋网的绑扎 (28)3.2 梁结构钢筋网的绑扎 (28)3.3 桩结构钢筋网的绑扎 (29)3.4 墙体结构钢筋网的绑扎 (31)3.5 现场模内钢筋的绑扎 (32)3.6 钢筋网垫块和安装 (32)3.7 钢筋绑扎常见质量问题和注意事项 (33)第四章中文入门4.1 常用中文词汇 (35)4.2 施工常用语言 (51)第一章钢筋工的基本知识1.1 认识钢材和钢筋1.1.1 钢材钢材是钢锭、钢坯等通过压力加工制成的，具有一定形状、尺寸和性能的材料。
钢筋、钢管、工字钢等都是钢材。
1.1.2 钢材的加工大部分钢材的加工都是通过压力加工，使被加工的钢坯、钢锭等产生塑性变形。
根据钢材加工时的温度不同，可以分为冷加工和热加工两种。
(1)冷加工钢材的冷加工是指在常温下通过机械加工是钢材达到变形,拉直,除锈等效果的一种加工方式。
如冷轧、冷拔、冷锻、冲压、冷挤压等。
(2)热加工热加工能使金属零件在成形的同时改善它的组织，或者使已成形的零件改变结晶状态以改善零件的机械性能。
如铸造、焊接是将金属熔化再凝固成型。
1.1.3 钢筋钢筋是指钢筋混凝土用和预应力钢筋混凝土用钢材，其横截面为圆形。
包括光圆钢筋、带肋钢筋。
1.2 钢筋的特性1.2.1 钢筋的力学特性钢筋的材质是影响其延性的主要原因，热轧低碳钢筋强度虽低但延性号。
随着加入合金元素和碳当量加大，强度提高但延性减小。
第一章钢筋工基本知识§1-1 钢筋的分类钢筋由于品种、规格、型号的不同和在构件中所起的作用不同，在施工中常常有不同的叫法。
对一个钢筋工来说，只有熟悉钢筋的分类，才能比较清楚地了解钢筋的性能和在构件中所起的作用，在钢筋加工和安装过程中不致发生差错。
钢筋的分类方法很多，主要有以下几种：一、按钢筋在构件中的作用分1、受力筋：是指构件中根据计算确定的主要钢筋，包括有：受拉筋、弯起筋、受压筋等。
2、构造钢筋：是指构件中根据构造要求设置的钢筋，包括有：分布筋、箍筋、架立筋、横筋、腰筋等。
二、按钢筋的外形分1、光圆钢筋：钢筋表面光滑无纹路，主要用于分布筋、箍筋、墙板钢筋等。
直径6-10mm时一般做成盘圆，直径12mm以上为直条。
2、变形钢筋：钢筋表面刻有不同的纹路，增强了钢筋与混凝土的粘结力，主要用于柱、梁等构件中的受力筋。
变形钢筋的出厂长度有9m、12m两种规格。
3、钢丝：分冷拔低碳钢丝和碳素高强钢丝两种，直径均在5mm 以下。
4、钢绞线：有3股和7股两种，常用于预应力钢筋混凝土构件中三、按钢筋的强度分在钢筋混凝土结构中常用的是热轧钢筋，热轧钢筋按强度可分为四级，HPB235（Ⅰ级钢），其屈服强度标准值为235MPa；HRB335（Ⅱ级钢），其屈服强度标准值为335MPa；HRB400（Ⅲ级钢），其屈服强度标准值为400MPa；RRB400（Ⅳ级钢），其屈服强度标准值为400MPa。
现浇楼板的钢筋和梁柱的箍筋多采用HPB235级钢筋；梁柱的受力钢筋多采用HRB335、HRB400、RRB400级钢筋。
§1-2钢筋混凝土结构原理混凝土和天然石材一样，是一种脆性材料，钢筋是一种弹性材料，如果将钢筋放到混凝土中就可运用到工程结构上的重要部位。
这种配有钢筋的混凝土叫做钢筋混凝土。
一、钢筋混凝土结构的工作原理为什么要将钢筋和混凝土这两种材料结合在一起工作呢？其目的是为了充分利用材料的各自优点，提高结构承载能力。
因为混凝土的抗压能力较强，而抗拉能力却很弱。
钢筋的抗拉和抗压能力都很强。
把这两种材料结合在一起共同工作，充分发挥了混凝土的抗压性能和钢筋的抗拉性能。
我们把凡是由钢筋和混凝土组成的结构构件统称为钢筋混凝土结构。
钢筋和混凝土这两种物理力学性能截然不同的材料为什么能够结合在一起共同工作呢？这主要是由于（1）硬化后的混凝土与钢筋表面有很强的粘结力；（2）钢筋和混凝土之间有较接近的温度膨胀系数，不会因温度变化产生变形不同步，从而使钢筋与混凝土之间产生错动；（3）混凝土包裹在钢筋表面，能防止钢筋锈蚀，起保护作用。
混凝土本身对钢筋无腐蚀作用，从而保证了钢筋混凝土构件的耐久性。
二、钢筋混凝土结构的优点钢筋混凝土结构有着许多的优点：（1）能充分利用材料的力学性能，提高构件的承载能力，使混凝土应用范围得到拓宽。
（2）耐久性好，几乎不需要维修和养护。
（3）施工时能就地利用水泥、砂子、石子等地方材料，可节约钢材。
（4）可根据设计意图随意造型，适应性较强。
（5）具有良好的耐火性和抗震性。
钢筋混凝土结构正是由于有着这许多的优点，所以已被广泛应用在房屋建筑、市政、道路、桥梁、隧道等许多土建工程中。
§1-3钢筋在构件中的配置在建筑施工中，用钢筋混凝土制成的常用构件有梁、板、墙、柱等，这些构件由于在建筑中发挥的作用不同，所以在其内部配置的钢筋也不尽相同。
（一）梁内钢筋的配置梁在钢筋混凝土构件中属于受弯构件。
在其内部配置的钢筋主要有：纵向受力钢筋、弯起钢筋、箍筋和架立筋等。
1、纵向受力钢筋：布置在梁的受拉区，主要作用是承受由弯矩在梁内产生的拉力。
2、弯起钢筋：弯起段用来承受弯矩和剪力产生的主拉应力，弯起后的水平段可承受支座处的负弯矩，跨中水平段用来承受弯矩产生的拉力。
弯起钢筋的弯起角度有45º和60º两种。
3、箍筋：主要用来承受由剪力和弯矩在梁内产生的主拉应力，固定纵向受力钢筋，与其它钢筋一起形成钢筋骨架。
钢箍的形式分开口式和封闭式两种。
一般常用的是封闭式。
4、架立筋：设置在梁的受压区外缘两侧，用来固定箍筋和形成钢筋骨架。
（二）板内钢筋的配置板在钢筋混凝土构件中属于受弯构件。
板内配置有受力钢筋和分布钢筋两种。
1、受力钢筋：沿板的跨度方向在受拉区配置。
单向板沿短向布置，四边支承板，沿长短边方向均应布置受力筋。
2、分布筋：布置在受力筋的内侧，与受力筋垂直。
分布筋的作用是将板面上的荷载均匀地传给受力钢筋，同时在浇注混凝土时固定受力筋的位置，且能抵抗温度应力和收缩应力。
（三）柱内钢筋的配置柱在钢筋混凝土构件中起受压、受弯作用。
柱根据外形不同有普通箍筋柱和螺旋箍筋柱两种。
柱内配置的钢筋有纵向钢筋和箍筋。
纵向钢筋主要起承受压力的作用，箍筋起限制横向变形，有助抗压强度提高，对纵向钢筋定位并与纵筋形成钢筋骨架的作用。
柱内箍筋应采用封闭式。
（四）墙内钢筋的配置钢筋混凝土墙内根据需要可配置单层或双层钢筋网片，墙体钢筋网片主要由竖筋和横筋组成。
竖筋的作用主要是承受水平荷载对墙体产生的拉应力，横筋主要用来固定竖筋的位置并承受一定的剪力作用。
在设置双层钢筋网片的墙体中，为了保证两钢筋网片的正确位置，通常应在两片钢筋网片之间设置撑铁。
第二章钢筋工识图与配料§2—1 钢筋工识图钢筋工要完成钢筋加工和安装任务，必须学会看懂图纸。
这是首要的任务。
土建工程施工图，一般可分为建筑施工图和结构施工图两大类。
结构施工图包括结构平面图和构件详图两部分。
其中钢筋混凝土结构施工图部分对钢筋工来说，是必须学会看懂的，否则就无法进行钢筋加工和安装。
一、看图步骤和方法一个单位工程的施工图纸，少至几张几十张，多则上百张。
这么多的图纸要有步骤地看，有重点地看，相互联系起来看，才能把它看懂，才能在施工中不出差错。
在一套图纸中，一般在首页有总说明，每张图纸中一般又有附注或局部说明。
在总说明中一般包括：设计依据、设计原则、技术经济指标，结构特征、构件选型、采用材料施工要求、注意事项等内容。
图中附注是对图中某些表达不清楚的地方或特定部位的要求加以补充和说明，它是图纸中不可缺少的部分。
在看图前，首先应看首页总说明。
看了总说明，就会对整个工程有一个初步的较为完整的概念。
在看图过程中，应注意每张图中的附注。
这对看懂施工图是会有好处的。
施工图反映了建筑物的外貌和内部结构型式、具体做法。
它是施工的依据。
在看图时，不能把建筑施工图和结构施工图割裂开，要联系起来看，参照着看。
也就是说，在看建筑施工图时，要联想到结构型式；在看结构施工图时，要知道构件布置在建筑图中什么位置。
同时看图要有侧重，对钢筋工来说，就必须把结构平面布置图和构件详图看懂，才能正确地进行钢筋加工和安装。
二、怎样看结构平面图结构平面布置图主要是表示建筑物结构的平面布置情况。
一般民用建筑的结构平面图包括基础图、楼层和屋面结构布置图等。
基础平面图中反映了基础的放线宽度、墙柱轴线位置、地梁和上下水留洞位置。
考虑图面的布置，也可以将基础详图画在一张图纸上。
楼层及屋面结构平面图主要表示梁、板、过梁、圈梁、楼梯、阳台、雨篷、天沟等的编号数量、安装位置以及各种构件详图的图号或采用标准图的图集号。
识图必须具备基本的识图知识。
如图幅、图标、比例、标高、轴线等是什么意思?图中各种代号表示什么?分别介绍如下：1．图幅。
就是图纸的大小。
有A0号，A1号、A2号，A3号、A4号之分。
A0号图纸尺寸为，长1189毫米，宽841毫米。
A1号图纸只有A0号图纸的一半，其余类推。
A0号图纸用作画总图。
建筑及结构施工图以A1号、A2号图用得较多，A3号和A4号图纸很少采用。
2．图标。
在图纸的右下角。
图标栏内有设计单位、工程名称、图纸内容、设计人员签名，图号比例、日期等内容。

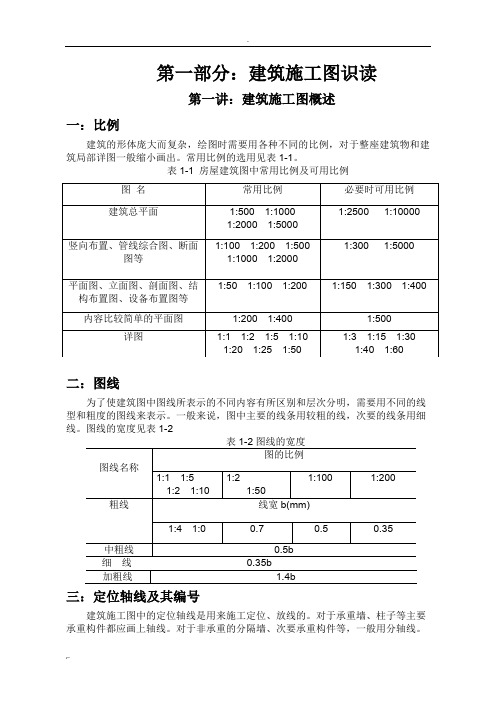

3．比例。
施工图一般都是按缩小比例画的，也就是说，将建筑物按实际尺寸，短小一定的倍数画到图纸上，这缩小的倍数就叫做比例。
如1：100，说明图纸上的大小比建筑物的实际大小缩小了100倍。
建筑图中的平、立，剖面图一般用1：100的比例，大样图(详图)一般用1：20或1：30的比例。
尽管图是按比例画的，但不要在图上用比例尺直接量尺寸，应以图上标注的尺寸为准，以免发生误差。
4．轴线。
建筑物墙体、柱子的平面定位线。
一般用点画线表示，在其一端用一个圆圈内加一个数或一个大写拼音字母代表。
从左至右用阿拉伯数字依次注写，表示开间、柱距。
从下至上用大写拼音字母注写，表示建筑物的进深和跨度。
构件中心线一般用点划粗实线表示，基本上与轴线重合，但轴线也不一定是构件的中心线。
看图时，要仔细看清构件的位置，不要与轴线混为一谈，以免在钢筋配料和安装时发生错误。
5.标高。
表示建筑物各部位在垂直方向的相对位置。
一般以底层室内地面为零点标高，叫做正负零，符号为±0.000。
高于正负零为“+”。
低于正负零为“-”。
标高符号三角形的尖端所指的就是标高的位置。
标高的单位为米，一般在数字后面不写。
6、节点大样索引标志。
通常用一圆圈表示，圆内画一条水平直径线，圆圈内横线上的数字表示节点大样的编号，下面的数字表示节点大样所在图纸号或图集中页码。
如在本张图上，则用一横线表示，如采用标准图集，则在圆圈外引出线上面标注图集编号。
7．构件代号。
如表2—1所示。
三、怎样看构件详图钢筋混凝土构件详图是钢筋配料加工的依据。
现浇结构详图就画在结构施工图上，预制构件一般都有标准图集，可以根据结构平面图中标注的编号和图集号采用。
１.钢筋符号。
在钢筋混凝土构件中，往往配有不同的钢号，不同的钢号用不同的符号代表。
如表2—2所示。
２.模板图。
这是为钢筋混凝土构件配制模板用的。
模板图和配筋图一般画在一张图上。
在看图时，应把两种图对照看。
在模板图上，主要表示有构件的几何尺寸和预埋件、锚固钢筋的数量、位置等。
预制装配式结构，由于预埋件较多，一般都画有模板图。
而一般民用建筑结构大样却很少画模板图，即使有少量的预埋件，只要在配筋图上加上标注，或在附注中加以说明就行了。
3．配筋图。
为了将构件中的钢筋分布情况表示清楚，需要画构件的纵横剖面图。
凡配筋有变化的地方就要画一个横剖面图。
构件轮廓线用细实线，钢筋用粗实线表示，以便突出钢筋。
为了避免构件内的钢筋发生混淆，将不同规格(长度、形状、直径、钢号等)的钢筋编上号码，并注明钢筋直径根数，这种图叫做构件的配筋图。
钢筋工就是按这种图配料加工钢筋的。
如图2—1所示为一梁的配筋图。
§2—2 钢筋配料钢筋配料是钢筋加工前的一项非常重要的工作。
如果配料出现差错或下料长度不准确，将会造成严重质量事故或材料浪费。
钢筋配料是按照构件配筋图计算出来的。
首先根据钢筋弯曲伸长和保护层的厚度分别算出各种类型钢筋的下料长度，然后分别按构件编制配料单作为下料加工的依据。
