RCA纸带耐磨测试仪

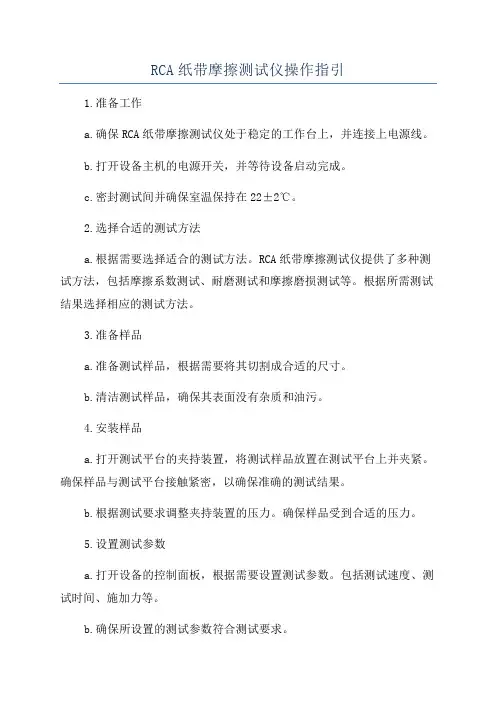

RCA纸带摩擦测试仪操作指引1.准备工作a.确保RCA纸带摩擦测试仪处于稳定的工作台上，并连接上电源线。

b.打开设备主机的电源开关，并等待设备启动完成。

c.密封测试间并确保室温保持在22±2℃。

2.选择合适的测试方法a.根据需要选择适合的测试方法。

RCA纸带摩擦测试仪提供了多种测试方法，包括摩擦系数测试、耐磨测试和摩擦磨损测试等。

根据所需测试结果选择相应的测试方法。

3.准备样品a.准备测试样品，根据需要将其切割成合适的尺寸。

b.清洁测试样品，确保其表面没有杂质和油污。

4.安装样品a.打开测试平台的夹持装置，将测试样品放置在测试平台上并夹紧。

确保样品与测试平台接触紧密，以确保准确的测试结果。

b.根据测试要求调整夹持装置的压力。

确保样品受到合适的压力。

5.设置测试参数a.打开设备的控制面板，根据需要设置测试参数。

包括测试速度、测试时间、施加力等。

b.确保所设置的测试参数符合测试要求。

6.进行测试a.确认测试参数设置无误后，关闭设备的罩盖。

b.按下“开始”按钮，开始测试。

c.在测试过程中，可以通过观察设备的显示屏来监控测试状态。

在测试结束时，设备会自动停止。

7.结果分析a.测试结束后，取下测试样品，进行摩擦性能分析。

根据测试结果可以评估样品的抗摩擦能力。

b.可以记录测试结果并进行进一步的数据处理和分析。

8.设备维护a.测试结束后，及时清洁设备。

确保设备清洁干净。

b.定期检查设备各个部件的工作状态，确保设备正常运行。

c.根据设备说明书进行规定的维护和保养工作。

总结：RCA纸带摩擦测试仪操作指引主要包括准备工作、选择测试方法、准备样品、安装样品、设置测试参数、进行测试、结果分析以及设备维护等。

正确操作和使用该设备可以得到准确的测试结果，并评估材料的抗摩擦性能。

在使用过程中，需要注意设备的安全操作，并根据设备说明书进行维护和保养。

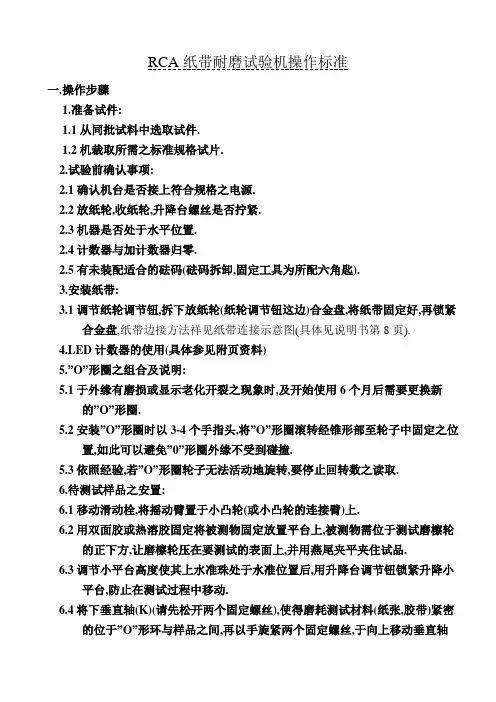

RCA纸带耐磨试验机操作标准
一.操作步骤
1.准备试件:
1.1从同批试料中选取试件.
1.2机裁取所需之标准规格试片.
2.试验前确认事项:
2.1确认机台是否接上符合规格之电源.
2.2放纸轮,收纸轮,升降台螺丝是否拧紧.
2.3机器是否处于水平位置.
2.4计数器与加计数器归零.
2.5有未装配适合的砝码(砝码拆卸,固定工具为所配六角匙).
3.安装纸带:
3.1调节纸轮调节钮,拆下放纸轮(纸轮调节钮这边)合金盘,将纸带固定好,再锁紧
合金盘,纸带边接方法祥见纸带连接示意图(具体见说明书第8页).
4.LED计数器的使用(具体参见附页资料)
5.”O”形圈之组合及说明:
5.1于外缘有磨损或显示老化开裂之现象时,及开始使用6个月后需要更换新
的”O”形圈.
5.2安装”O”形圈时以3-4个手指头,将”O”形圈滚转经锥形部至轮子中固定之位
置,如此可以避免”0”形圈外缘不受到碰撞.
5.3依照经验,若”O”形圈轮子无法活动地旋转,要停止回转数之读取.
6.待测试样品之安置:
6.1移动滑动栓,将摇动臂置于小凸轮(或小凸轮的连接臂)上.
6.2用双面胶或热溶胶固定将被测物固定放置平台上,被测物需位于测试磨檫轮
的正下方,让磨檫轮压在要测试的表面上,并用燕尾夹平夹住试品.
6.3调节小平台高度使其上水准珠处于水准位置后,用升降台调节钮锁紧升降小
平台,防止在测试过程中移动.
6.4将下垂直轴(K)(请先松开两个固定螺丝),使得磨耗测试材料(纸张,胶带)紧密
的位于”O”形环与样品之间,再以手旋紧两个固定螺丝,于向上移动垂直轴。

***三阶文件RCA纸带耐磨试验机操作指导书文件编号：版本：A/0生效日期：核准：审核：制定：盖受控印章文件方为有效文件，不得自行复印。

类别 三阶文件 文件编号 文件名称RCA 纸带耐磨试验机操作指导书版次A/0页 次1/31、目的：为仪器使用者提供正确的操作方法，确保测试结果可靠，稳定，从而保证产品质量2、适用范围：2.1 适用所有涂装后顾客要求进行耐磨测试的产品及打样产品。

3、职责：3.1 操作员：仪器之日常使用与保养,仪器之测试与管理。

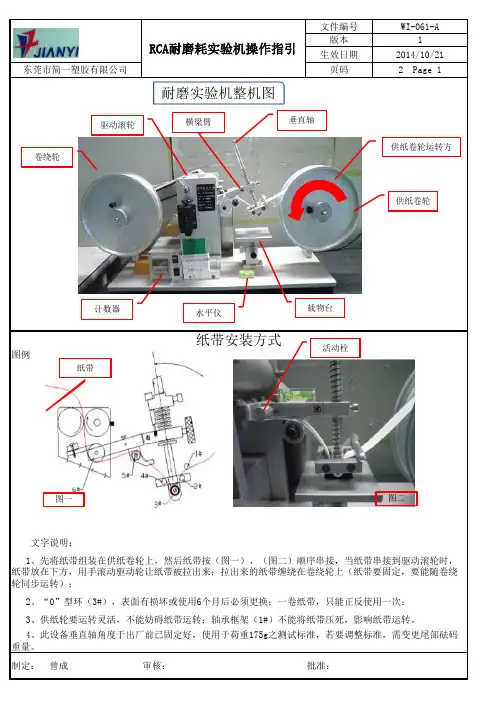

4.操作说明A.供给卷轴B.驱动滚轮C.压力滚轮D.”O”型环E.滑动栓F.卷绕轮装置G.水平仪 H.回转计数器 I.垂直轴4.1 将仪器放置平整，稳固的操作台面上，然后通过调整四脚的滑动螺丝调整仪器至水平（底座水平仪气泡居中）。

4.2 安装纸带：4.2.1 直接从自供给卷轮拉出纸带先将纸带往上穿越驱动滚轮和压力滚轮间隙，然后再依次将纸带按置在各传送轮上，其中通过“0”型环底部。

ABCDEFGHI端，拉出一段纸带卷在卷轮之中心轮后，再将纸带调整于滚轮之中心位置。

4.3 待测试样品之安装：4.3.1 滑动栓移动至摇动臂下方,凸轮位于最低位置时停止马达,则摇动臂杆至于滑动栓上(摇动臂与滑动栓之间不能有纸张〉。

4.3.2 将待测物品固定于盒子形状砧台或泛用滚筒或泛用老虎钳固定器(需利用表面计调整待测试样之表面与仪器底座成平行状态〉。

4.4 摇动臂与仪器底座成平行：4.4.1 降下垂直轴直至“0”型环刚好接触测样品。

4.4.2 施转铜制重量微调螺丝钉,直到稍微移动滑动栓进出之同时,垂直轴亦会随着稍微移动。

4.4.3 重新旋紧螺丝。

4.5 测试前先设定计数器之次数,可调试0-9999次。

4.6 进行测试：打开开关,激活马达进行测试。

4.7 机器运作磨擦至见底材时,需立即关掉马达开关,以便算出耐磨耗之准确数值，以连续式回转次数乘以2.5倍，即转换成为标准式回转次数4.8 如需要暂停或测试结束后关掉马达开关即可。

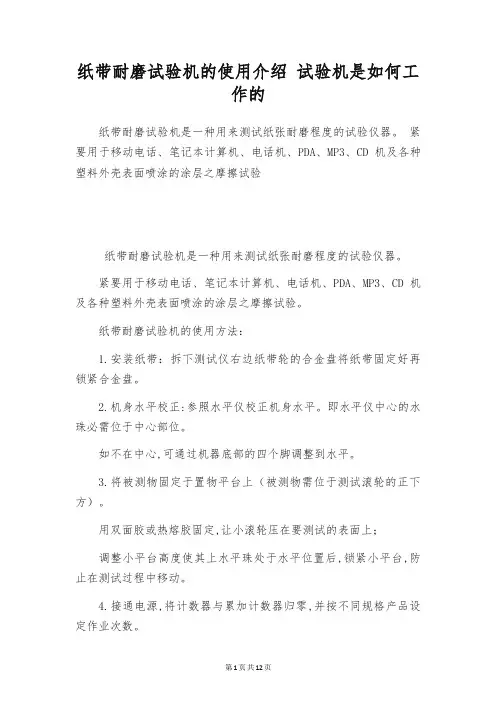

纸带耐磨试验机的使用介绍试验机是如何工作的纸带耐磨试验机是一种用来测试纸张耐磨程度的试验仪器。

紧要用于移动电话、笔记本计算机、电话机、PDA、MP3、CD机及各种塑料外壳表面喷涂的涂层之摩擦试验纸带耐磨试验机是一种用来测试纸张耐磨程度的试验仪器。

紧要用于移动电话、笔记本计算机、电话机、PDA、MP3、CD机及各种塑料外壳表面喷涂的涂层之摩擦试验。

纸带耐磨试验机的使用方法：1.安装纸带：拆下测试仪右边纸带轮的合金盘将纸带固定好再锁紧合金盘。

2.机身水平校正:参照水平仪校正机身水平。

即水平仪中心的水珠必需位于中心部位。

如不在中心,可通过机器底部的四个脚调整到水平。

3.将被测物固定于置物平台上（被测物需位于测试滚轮的正下方）。

用双面胶或热熔胶固定,让小滚轮压在要测试的表面上；调整小平台高度使其上水平珠处于水平位置后,锁紧小平台,防止在测试过程中移动。

4.接通电源,将计数器与累加计数器归零,并按不同规格产品设定作业次数。

5.将纸带依此穿过右导纸轮下方被测物表面滚轮座（在机器运转情况下将纸带塞进滚轮座即可）左导纸轮下方,后将纸带固定在收纸盘上。

6.将ON/OFF电源开关拨至ON位置,计数器开始计数。

7.检测次数累计功能：当预先设置的驱动轮转动次数还未能检测出印刷寿命时,可连续执行该检测动作；此时只需按复位键,机器会自动运行之前设置的转动次数（注意不能更换其它检测制品）,幷且自动记录驱动轮总运行次数。

8.测试完毕:取出被测物,清理测试台面,将计数屏归零,并切断电源开关。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

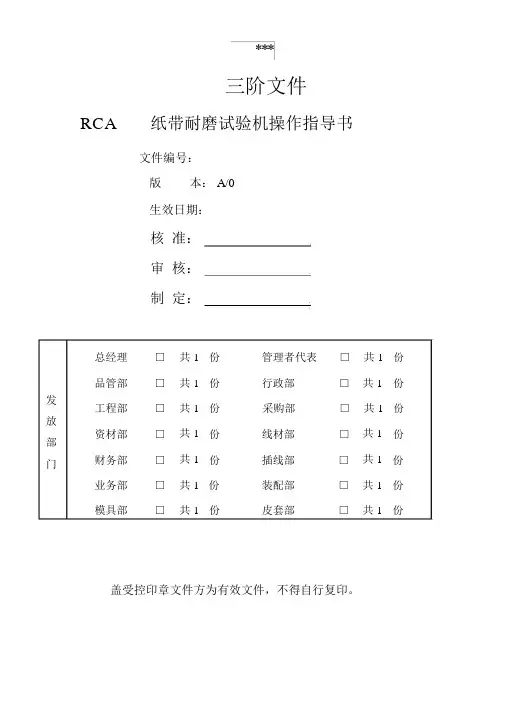

***三阶文件RCA纸带耐磨试验机操作指导书文件编号：版本： A/0生效日期：核准：审核：制定：总经理□共 1份管理者代表□共 1份品管部□共 1份行政部□共 1份发工程部□共 1份采购部□共 1份放资材部□共 1份线材部□共 1份部门财务部□共 1份插线部□共 1份业务部□共 1份装配部□共 1份模具部□共 1份皮套部□共 1份盖受控印章文件方为有效文件，不得自行复印。

RCA纸带耐磨试验机操作指导书修改记录序号修订日期修订内容摘要修改后修改人批准页次版本12345678910表单编号：版本： A文件名称RCA纸带耐磨试验机操作指导书版次A/0页次1/31、目的：为仪器使用者提供正确的操作方法，确保测试结果可靠，稳定，从而保证产品质量2、适用范围：2.1 适用所有涂装后顾客要求进行耐磨测试的产品及打样产品。

3、职责：3.1操作员：仪器之日常使用与保养, 仪器之测试与管理。

4.操作说明IFABCEGDHA.供给卷轴B. 驱动滚轮C. 压力滚轮D. ”O”型环E. 滑动栓F. 卷绕轮装置G.水平仪 H. 回转计数器I.垂直轴4.1将仪器放置平整，稳固的操作台面上，然后通过调整四脚的滑动螺丝调整仪器至水平（底座水平仪气泡居中）。

4.2安装纸带：4.2.1直接从自供给卷轮拉出纸带先将纸带往上穿越驱动滚轮和压力滚轮间隙，然后再依次将纸带按置在各传送轮上，其中通过“0”型环底部。

文件名称RCA纸带耐磨试验机操作指导书版次页次2/34.2.2激活马达，以右手将压力滚轮中心之突出轴推向右方，左手拉住纸带之前端，拉出一段纸带卷在卷轮之中心轮后，再将纸带调整于滚轮之中心位置。

4.3 待测试样品之安装：4.3.1滑动栓移动至摇动臂下方 , 凸轮位于最低位置时停止马达 , 则摇动臂杆至于滑动栓上 ( 摇动臂与滑动栓之间不能有纸张〉。

4.3.2将待测物品固定于盒子形状砧台或泛用滚筒或泛用老虎钳固定器( 需利用表面计调整待测试样之表面与仪器底座成平行状态〉。

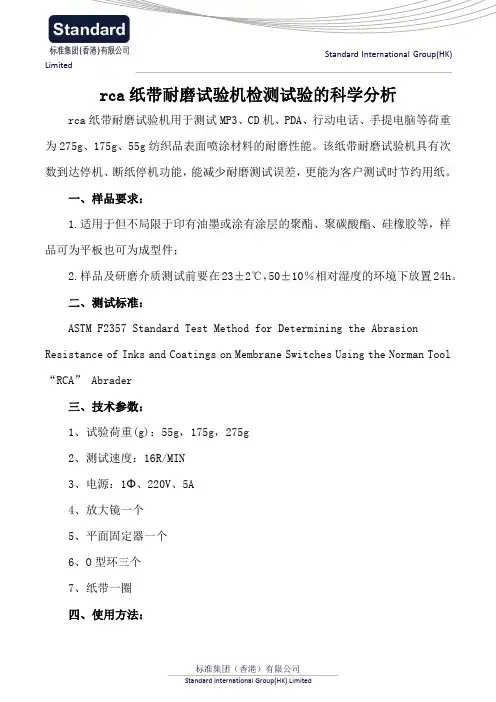

rca纸带耐磨试验机检测试验的科学分析rca纸带耐磨试验机用于测试MP3、CD机、PDA、行动电话、手提电脑等荷重为275g、175g、55g纺织品表面喷涂材料的耐磨性能。

该纸带耐磨试验机具有次数到达停机、断纸停机功能，能减少耐磨测试误差，更能为客户测试时节约用纸。

一、样品要求：1.适用于但不局限于印有油墨或涂有涂层的聚酯、聚碳酸酯、硅橡胶等，样品可为平板也可为成型件；2.样品及研磨介质测试前要在23±2℃，50±10％相对湿度的环境下放置24h。

二、测试标准：ASTM F2357Standard Test Method for Determining the Abrasion Resistance of Inks and Coatings on Membrane Switches Using the Norman Tool “RCA”Abrader三、技术参数：1、试验荷重(g)：55g，175g，275g2、测试速度：16R/MIN3、电源：1Φ、220V、5A4、放大镜一个5、平面固定器一个6、O型环三个7、纸带一圈四、使用方法：1、卷动未涂油之纸或胶带与试样磨擦后于一定回转数下判别其磨耗之效果2、对于较柔软材质减轻55g或175g之荷重3、附带放大镜以查看4、计数器：数字式计数器(Lcd显示，0-9999可设定回转数)五、测试程序：1.测试准备a.将样品固定在研磨头正下方;b.用异丙醇清洗样品表面，并在空气中至少干燥2小时;c.安装研磨介质;d.加上指定重量砝码.2.开始测试a.将研磨头对准测试点，固定好样品。

b.调节负荷至指定值。

通常研磨头落在样品表面时，滑动栓平轴刚好能从摇动臂底下自由插进和拔出，不能太紧也不能太松，此为平衡点。

调节平衡时滑动栓和摇动臂之间不能夹有纸带。

c.将研磨头轻轻放在样品表面。

如果是间隙磨耗，将摇动臂上的轴承式凸轮推向大的凸轮，使大凸轮转动时将轴承式凸轮带起和放下，从而带动摇动臂抬起和落下。

RCA纸带耐磨试验机操作说明书1.概述[用途]本机适用行动电话、PDA、MP3、CD机、手提电脑及各种表面涂装试品之耐磨耗试验，荷重275g,175g.55g.卷动未涂油之纸或胶带与试样磨擦后于一定之回转数下判别其磨耗之效果。

[特点]※本机采用特制微型电机驱动，加以同步带传动，运行平稳，低噪声。

※多种夹持方式及多种摩耗方式，让您的试验精确而富有成效。

※数显式计数器，可直观您的测试次数。

[技术参数]试验荷重(g)：55、175、275机台尺寸：830×490×340mm电源：1∮,220V,5A 或指定重量：20kg标配：工具一组.放大镜一个.测试荷重：55g,175g各一个.O型环三个..纸带1卷.2.注意事项1.安全上的记号:在本手册中,关于安全上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:危险:此显示的项目,表示如不遵照,操作者有可能受伤害。

警告:此显示的项目,表示如不遵照,有可能损坏仪器。

注意:此显示的项目,表示为有可能影响测试结果和质量。

【注】此显示,本产品在操作使用中之辅助说明。

2. 在本仪器上,以下记号表示注意﹑警告。

警告记号 此记号表示在有必要参照操作手册的场所。

危险电压记号 此记号表示为高压危险。

接地保护记号 表示于本仪器上之接地端子。

!☝!!☝3．整机外观及操作说明A H C N M E G F I L一．部位名称及说明A.卷绕轮装置B.底座水平仪，仪器置放前可先装上四个脚垫（E-1），视状况调整水平C.滑动栓，用来确认垂直轴是否与仪器底座平行，及设定“B”（表面仪，指示与仪器平行）当“0”形环与测试纸置放于测试区时，必须确认是否符合平行，操作时需将滑动栓自摇动臂“E”底下移出D.回转数计数器E.摇动臂F.垂直轴微调螺丝G.垂直轴，可上、下调整H.防尘盖I.摇动臂上夹具螺丝（用来变更垂直轴角度）*垂直轴角度出厂前已固定，请勿任意松开调整，请加参阅注意事项J.内附尼龙轴承框架，用来导引纸张及胶带而不需任何调整K.“0”形环，表面有损坏或使用六个月后必须更换L.供给卷轮M.压力滚轮N.驱动滚轮二．快速安装磨耗试验机目的：若稍微移动滑动栓（C）平面部之同时即可确认垂直轴之全部重量是否落在待测试样品上（是否与仪器底座成平行）方式：A.稍微驱动马达直到摇动臂（E）抬起用凸轮在最低位置，而轴承式凸轮传动轴位于腾空之位置B.将摇动臂固定于滑动栓（G）平面部上，松开垂直轴（G）上两个螺丝，上下移动垂直轴（G）以便“O”形环紧密地位于待测试样品上C.旋转铜制重量微调螺丝钉（F），直到稍微移动滑动栓（G）进出之同时垂直轴亦会随着稍微移动D.重新旋紧螺丝E.当样品上面有负荷（垂直轴）时，此项动作可以将摇动臂设定成与仪器底座程平行状态F.不同厚度之样品时，此项调整必须重新实施三．高回转数连续磨耗测试功能A.更换标准式回转为连续式磨耗测试（1）于回转计数器有计数声音后停止马达运转（2）利用六角板手以手松开连结摇动臂与轴承式凸轮传动轴之螺丝（由于螺丝为固定于轴上之小洞中，故大概须要旋转3圈才可松开）。

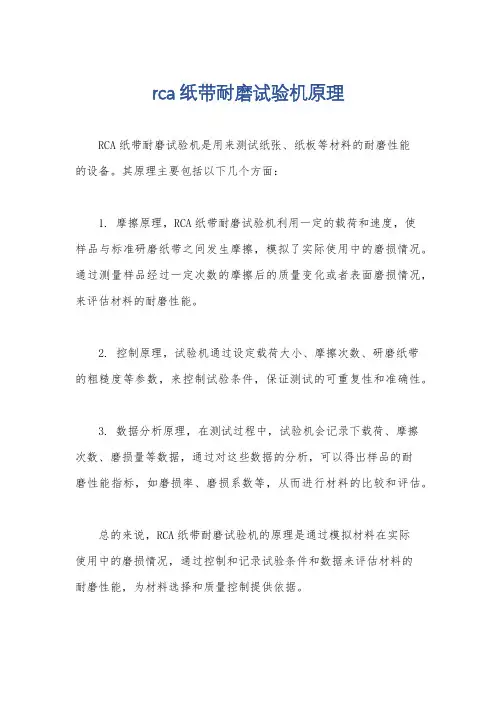

rca纸带耐磨试验机原理
RCA纸带耐磨试验机是用来测试纸张、纸板等材料的耐磨性能
的设备。

其原理主要包括以下几个方面：
1. 摩擦原理，RCA纸带耐磨试验机利用一定的载荷和速度，使
样品与标准研磨纸带之间发生摩擦，模拟了实际使用中的磨损情况。

通过测量样品经过一定次数的摩擦后的质量变化或者表面磨损情况，来评估材料的耐磨性能。

2. 控制原理，试验机通过设定载荷大小、摩擦次数、研磨纸带
的粗糙度等参数，来控制试验条件，保证测试的可重复性和准确性。

3. 数据分析原理，在测试过程中，试验机会记录下载荷、摩擦
次数、磨损量等数据，通过对这些数据的分析，可以得出样品的耐
磨性能指标，如磨损率、磨损系数等，从而进行材料的比较和评估。

总的来说，RCA纸带耐磨试验机的原理是通过模拟材料在实际
使用中的磨损情况，通过控制和记录试验条件和数据来评估材料的
耐磨性能，为材料选择和质量控制提供依据。

rca纸带耐磨测试仪的操作方法1. 简介在录音和音频制作行业中，RCA纸带耐磨测试仪是一种常用的设备，用于检测录音带的耐磨性能。

本文将介绍RCA纸带耐磨测试仪的操作方法以及相关注意事项。

2. 设备准备在操作RCA纸带耐磨测试仪之前，确保已经准备好以下设备和材料：2.1 RCA纸带耐磨测试仪本体2.2 一卷需要测试的录音带2.3 记录测试结果的笔记本和笔3. 操作步骤以下是使用RCA纸带耐磨测试仪测试录音带的操作步骤：步骤1：确保设备连接正确将RCA纸带耐磨测试仪与电源插座连接，并将其它端口正确连接至录音带机。

确保所有连接牢固可靠。

步骤2：设置测试参数根据测试要求，设置合适的测试参数。

通常包括测试速度、测试时间以及测试压力。

这些参数将决定测试结果的准确性。

步骤3：准备录音带将需要测试的录音带插入录音带机，并确定带轮与带头的精确定位。

确保带子的张力适中，不要太紧或太松。

步骤4：开始测试按下RCA纸带耐磨测试仪上的开始按钮，开始测试过程。

这时，设备会模拟播放录音带并进行强度和耐磨性能的评估。

步骤5：记录测试结果在测试过程中，注意观察设备的显示屏或指示灯以获取测试结果。

记录下测试过程中的任何问题或异常情况。

步骤6：分析测试结果根据测试结果，评估录音带的耐磨性能以及可能存在的问题。

可以使用RCA纸带耐磨测试仪提供的参考值与标准参考进行比较。

4. 注意事项使用RCA纸带耐磨测试仪时，需要注意以下事项：4.1 保持测试环境稳定在进行测试时，确保测试环境的稳定性。

避免有尘埃、湿度过高或温度过低的环境对测试结果产生影响。

4.2 正确操作设备根据设备说明书仔细阅读并正确操作RCA纸带耐磨测试仪。

不要随意更改参数或试图进行不符合操作要求的操作。

4.3 定期维护设备保持RCA纸带耐磨测试仪的清洁，并定期进行设备维护和校准，以确保设备的准确性和可靠性。

5. 我对RCA纸带耐磨测试仪的观点和理解RCA纸带耐磨测试仪是录音和音频制作行业中重要的测试设备之一。

新丰也乐化学工业制造成有限公司ISO9001:2008质量管理体系文件 受控文件 严禁复印 1. 目的
规范RCA 纸带耐磨机的标准作业。

2. 范围
适用于开发的新样品及成品的检验。

3. 权责
质检部负责日常保养和定期校验。

4. 定义
无特殊定义 5．流程: 操作说明：
1、将要测试样板用夹子固定于砧台上 。

2、确定负载的重量，调整砧台高度，用水平仪确认水平。

3、设定测试次数，启动马达，开始测试，测试过程中根
据不同产品定时观察摩擦状况。

4、当计数器显示值达到设定值时，设备自动停止，此时
观察并记录被测试样板板面漆膜受损情况。

、关闭电源开关，并盖上防尘罩。

注意事项：
、纸带的安装更换应严格按耐磨机操作说明操作。

、O 形环外缘有磨损、老化龟裂时，或使用6个月后
要更换新的O 形环。

3、测试过程中要注意纸带是否充足，防止空磨。

rca纸带耐磨测试仪操作作业书一、仪器简介1.1 仪器概述RCA纸带耐磨测试仪是用于测试各种材料的耐磨性能的专用设备，可测量各种材料在不同条件下的耐磨性能。

1.2 仪器结构该仪器由主机、电源线、控制面板、电机组成。

二、使用前准备2.1 电源要求该设备使用电源为220V±10%AC，50Hz。

2.2 环境要求使用该设备的环境应保持干燥、清洁，温度为15℃~35℃，相对湿度不大于85%。

2.3 样品准备样品应根据实际需要选择，并按照标准要求进行制备。

三、操作步骤3.1 打开电源开关，待指示灯亮起后进入待机状态。

3.2 将样品固定在试验台上，并调整夹紧力度。

3.3 调节试验台高度和夹紧力度以适应不同厚度和硬度的样品。

3.4 调节试验台平衡，使其水平放置。

3.5 设置测试参数（如转速、行程等）并启动测试。

3.6 在测试过程中观察样品磨损情况，并记录测试数据。

3.7 测试完成后关闭电源开关，清理试验台和样品。

四、注意事项4.1 仪器应定期进行维护和校准，以保证测试结果的准确性。

4.2 在使用过程中，应避免将手指等物体放入试验台内部，以免造成伤害。

4.3 在测试过程中，应注意观察样品磨损情况，并及时记录数据。

4.4 在测试完成后应及时清理试验台和样品，以便下次使用。

五、故障排除5.1 仪器不能正常启动可能原因：电源故障、控制面板故障等。

解决方法：检查电源线是否插紧、检查控制面板是否正常工作等。

5.2 试验台不平衡或夹紧力度不足可能原因：试验台调节不当、夹紧力度不足等。

解决方法：重新调整试验台高度和夹紧力度。

5.3 测试结果异常可能原因：样品制备不当、测试参数设置错误等。

解决方法：重新制备样品、检查测试参数设置是否正确等。

六、总结RCA纸带耐磨测试仪是一款用于测试各种材料的耐磨性能的专用设备，使用前需要进行充分的准备工作，包括电源要求、环境要求和样品准备等。

在操作过程中需要注意一些注意事项，如定期维护和校准、避免将手指等物体放入试验台内部等。

设备名称：RCA纸带耐磨试验机
型号：QC-222
一、RCA纸带耐磨试验机简介：
适用于塑胶表面涂镀层耐磨性能测试，多用于手机按键印字、手机外壳、MP3、CD机、手提电脑、PDA、电器外壳等产品。

符合标准：ASTM F2357-04
纸带耐磨试验机7-IBB结合Taber磨耗机，以及DIN标准的耐刷洗试验机，涂镀层的表面耐磨擦特点就可以得到全面的评价。

现已成为各种塑胶涂镀产品表面耐磨性能测试最广泛采用的仪器。

二、RCA纸带耐磨试验机原理
纸带耐磨试验机以专用的测试纸带作为磨擦介质，以固定的荷重作用于磨擦头，磨擦头透过固定直径的滚轮及定速马达驱动纸带将力持续施予试样表面，直到见到表面底材或者达到特定的磨损程度，通过计数器显示的马达回转次数来评价试样的耐磨性能.
三、RCA纸带耐磨试验机参数:
■荷重有55g、175g、275g三种选择，适合不同柔软程度的材料或不同的测试条件。

（注：标准试验荷重为275g(杠杆上未加入减重砝码)，附减重砝码两个，试验荷重可减轻为175g或55g）
■有两种样品固定方式可选择，适合平面或3D样品。

■附带灯式放大镜以便查看磨耗结果
4 纸带(用一般测试)宽度11/16”,每卷可测1800cycles
电源：AC220V 50/60Hz
总功率：10W
计数器：0～999999次
尺寸Size：890（L）×485（W）×410（H）mm
标配：
扳手一套，放大镜一个，测试荷重：55g,175g各一个，水平仪1个，O型环4个，RCA耐磨纸带1卷，使用说明书1份。
