活性炭吸附箱处理废气设计计算书

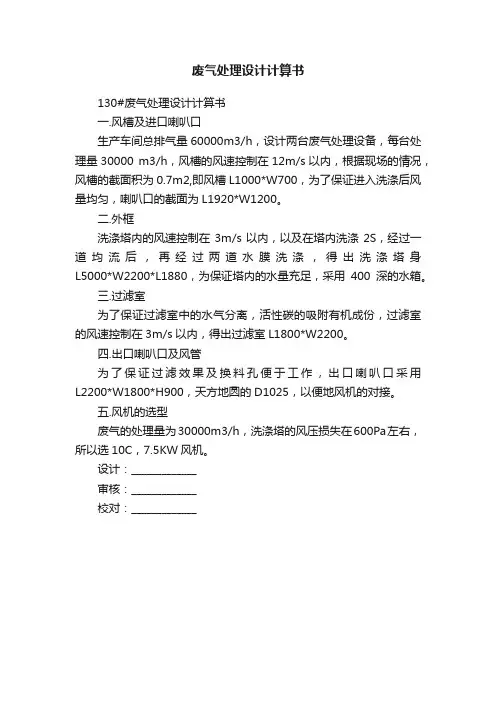

废气处理设计计算书
130#废气处理设计计算书
一.风槽及进口喇叭口
生产车间总排气量60000m3/h，设计两台废气处理设备，每台处理量30000 m3/h，风槽的风速控制在12m/s以内，根据现场的情况，风槽的截面积为0.7m2,即风槽L1000*W700，为了保证进入洗涤后风量均匀，喇叭口的截面为L1920*W1200。

二.外框
洗涤塔内的风速控制在3m/s以内，以及在塔内洗涤2S，经过一道均流后，再经过两道水膜洗涤，得出洗涤塔身L5000*W2200*L1880，为保证塔内的水量充足，采用400深的水箱。

三.过滤室
为了保证过滤室中的水气分离，活性碳的吸附有机成份，过滤室的风速控制在3m/s以内，得出过滤室L1800*W2200。

四.出口喇叭口及风管
为了保证过滤效果及换料孔便于工作，出口喇叭口采用L2200*W1800*H900，天方地圆的D1025，以便地风机的对接。

五.风机的选型
废气的处理量为30000m3/h，洗涤塔的风压损失在600Pa左右，所以选10C，7.5KW风机。

设计：_____________
审核：_____________
校对：_____________。

废气处理方案无锡德尔迅实验设备有限公司2018年5月14日第一章概述一、概况业主实验室工作过程中有酸性废气、有机废气散发，这些气体影响了员工的工作环境和周边地区的居住环境，因此不能直排而污染大气层，为了改善这种状况，气体排放达到国家环保标准，该公司拟针对挥发性废气进行净化处理。

无锡德尔迅实验设备有限公司提供废气处理方案，供贵公司审核、选用。

（1）活性炭处理箱（抽屉式）尺寸：L3600*W1500*H1600（外径尺寸）（2）处理风量：23000≈30000风量、（3）排放标准：处理完可以达到80%≈90%（4）可接受废气浓度90%以上1、本项工程技术方案按废气挥发状况设计废气处理系统，同时对废气处理系统的设备和材料作选型。

2、合理性：全面规划，合理建设，统筹安排，充分考虑利用设施，使设施与格局和谐共存。

根据技术成熟、经济合理的原则进行总体设计和单元设备设计，并充分注意节能，力求减少动力消耗，以节约能源，降低处理成本及运行费用。

既要体现技术发展水平，又要脚踏实地立足厂情。

3、可靠性：采用技术可靠成熟的工艺；工程设计合理并留有余量；充分设置调节措施，工艺调节措施和配套措施；采用运行稳定可靠的设备，效率高，管理方便，维护维修工作量少；充分考虑冬季低温等各种不利因素下的系统稳定运行要求，设置必要的监控仪表，运行管理应结合实际，运行自动化，减少人为操作失误。

监控仪表和自动化设备应维修维护方便。

确保废气处理装置的稳定性和可靠性。

4、经济性：针对所有废气的特点和处理要求，进行各种高效处理设施的优化组合，以达到占地面积少、适用性强的目的，专用设备的选型进行充分比选，达到性能价格比的最优化，在保证质量和安全可靠的前提下，尽量降低系统造价和运行管理费用。

充分发挥项目的社会效益、环境效益和经济效益。

5、先进性：在确保处理装置功能可靠、运行稳定、灵活性强、操作管理方便的前提下，根据设计废气浓度和排放标准的要求，尽量采用新技术，采用高效节能、简单实用的处理工艺。

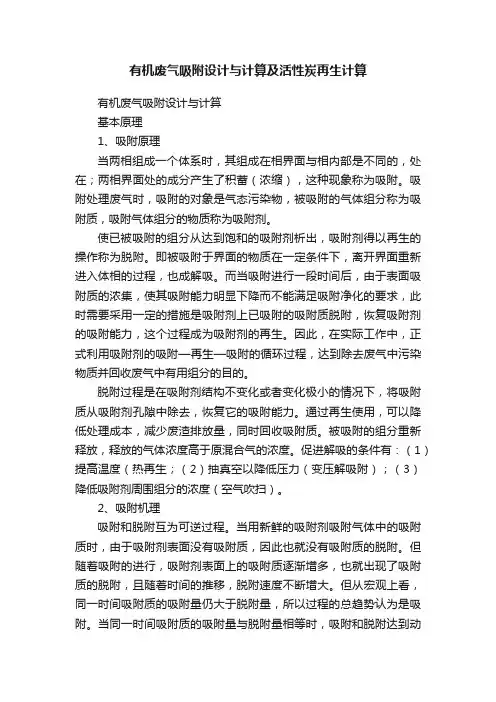

有机废气吸附设计与计算及活性炭再生计算有机废气吸附设计与计算基本原理1、吸附原理当两相组成一个体系时，其组成在相界面与相内部是不同的，处在；两相界面处的成分产生了积蓄（浓缩），这种现象称为吸附。

吸附处理废气时，吸附的对象是气态污染物，被吸附的气体组分称为吸附质，吸附气体组分的物质称为吸附剂。

使已被吸附的组分从达到饱和的吸附剂析出，吸附剂得以再生的操作称为脱附。

即被吸附于界面的物质在一定条件下，离开界面重新进入体相的过程，也成解吸。

而当吸附进行一段时间后，由于表面吸附质的浓集，使其吸附能力明显下降而不能满足吸附净化的要求，此时需要采用一定的措施是吸附剂上已吸附的吸附质脱附，恢复吸附剂的吸附能力，这个过程成为吸附剂的再生。

因此，在实际工作中，正式利用吸附剂的吸附—再生—吸附的循环过程，达到除去废气中污染物质并回收废气中有用组分的目的。

脱附过程是在吸附剂结构不变化或者变化极小的情况下，将吸附质从吸附剂孔隙中除去，恢复它的吸附能力。

通过再生使用，可以降低处理成本，减少废渣排放量，同时回收吸附质。

被吸附的组分重新释放，释放的气体浓度高于原混合气的浓度。

促进解吸的条件有：（1）提高温度（热再生；（2）抽真空以降低压力（变压解吸附）；（3）降低吸附剂周围组分的浓度（空气吹扫）。

2、吸附机理吸附和脱附互为可逆过程。

当用新鲜的吸附剂吸附气体中的吸附质时，由于吸附剂表面没有吸附质，因此也就没有吸附质的脱附。

但随着吸附的进行，吸附剂表面上的吸附质逐渐增多，也就出现了吸附质的脱附，且随着时间的推移，脱附速度不断增大。

但从宏观上看，同一时间吸附质的吸附量仍大于脱附量，所以过程的总趋势认为是吸附。

当同一时间吸附质的吸附量与脱附量相等时，吸附和脱附达到动态平衡，此时称为达到吸附平衡。

平衡时，吸附质在流体中的浓度和在吸附剂表面上的浓度不再变化，从宏观上看，吸附过程停止。

平衡时的吸附质在流体中的浓度称为平衡浓度，在吸附剂中的浓度称为平衡吸附量。

活性炭吸附箱处理废气设计计算书设计计算书：活性炭吸附箱处理废气一、废气处理要求：根据废气成分和排放标准要求，设计一套活性炭吸附箱用于处理废气。

二、工作原理：三、设计参数：1.废气流量：根据实际工况设计，单位时间内流经活性炭吸附箱的废气量。

2.活性炭的吸附容量：活性炭对不同有机物的吸附能力不同，需根据废气成分选择合适的活性炭，并确定吸附容量。

3.碳床层厚度：活性炭填充床层的厚度，根据废气流量和活性炭的吸附容量计算得出。

四、设计步骤：1.确定废气流量：根据实际工况和废气管道截面积计算得出。

废气流量=废气管道截面积×废气流速2.确定活性炭的吸附容量：根据废气成分和排放标准要求，选择合适的活性炭，并参考活性炭供应商提供的活性炭吸附容量数据。

3.确定碳床层厚度：根据废气流量和活性炭的吸附容量计算得出。

碳床层厚度=废气流量/（活性炭吸附容量×预期运行时间）五、实例计算：1.确定废气流量：废气流量=废气管道截面积×废气流速假设废气管道截面积为10m²，废气流速为10m/s2.确定活性炭的吸附容量：假设活性炭的吸附容量为10g/m³3.确定碳床层厚度：碳床层厚度=废气流量/（活性炭吸附容量×预期运行时间）=41.67m³/h六、总结：根据废气处理要求，通过设计计算可以明确废气流量、活性炭吸附容量和碳床层厚度等关键参数，从而设计出符合要求的活性炭吸附箱。

但是需要注意的是，实际操作中还需考虑废气的温度、湿度以及废气中的颗粒物等因素，以确保废气处理的效果。

因此，在实际设计时，应综合考虑各种因素，并与专业人员进行充分的讨论和校对。

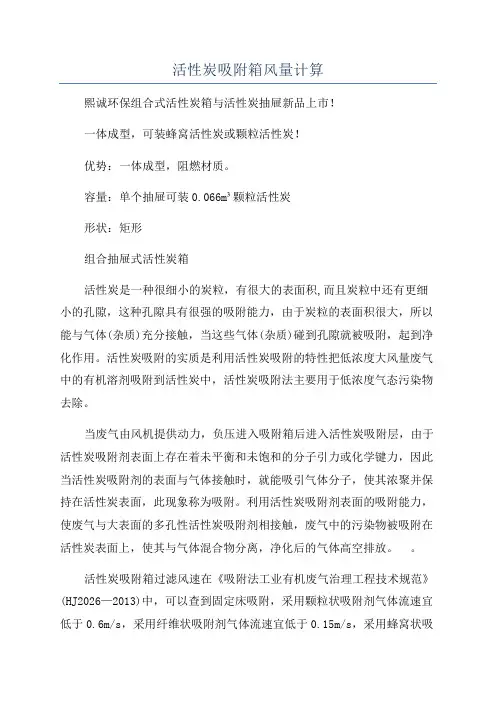

活性炭吸附箱风量计算熙诚环保组合式活性炭箱与活性炭抽屉新品上市！一体成型，可装蜂窝活性炭或颗粒活性炭！优势：一体成型，阻燃材质。

容量：单个抽屉可装0.066m³颗粒活性炭形状：矩形组合抽屉式活性炭箱活性炭是一种很细小的炭粒，有很大的表面积,而且炭粒中还有更细小的孔隙，这种孔隙具有很强的吸附能力，由于炭粒的表面积很大，所以能与气体(杂质)充分接触，当这些气体(杂质)碰到孔隙就被吸附，起到净化作用。

活性炭吸附的实质是利用活性炭吸附的特性把低浓度大风量废气中的有机溶剂吸附到活性炭中，活性炭吸附法主要用于低浓度气态污染物去除。

当废气由风机提供动力，负压进入吸附箱后进入活性炭吸附层，由于活性炭吸附剂表面上存在着未平衡和未饱和的分子引力或化学键力，因此当活性炭吸附剂的表面与气体接触时，就能吸引气体分子，使其浓聚并保持在活性炭表面，此现象称为吸附。

利用活性炭吸附剂表面的吸附能力，使废气与大表面的多孔性活性炭吸附剂相接触，废气中的污染物被吸附在活性炭表面上，使其与气体混合物分离，净化后的气体高空排放。

活性炭吸附箱过滤风速在《吸附法工业有机废气治理工程技术规范》(HJ2026—2013)中，可以查到固定床吸附，采用颗粒状吸附剂气体流速宜低于0.6m/s，采用纤维状吸附剂气体流速宜低于0.15m/s，采用蜂窝状吸附剂气体流速宜低于1.2m/s，过滤面积即可根据处理风量和过滤风速计算得出。

而活性炭吸附箱风量计算公式：Q（处理风量）=L（活性炭箱长度）×W（活性炭箱宽度）×V（气体流速）×3600.熙诚环保活性炭吸附箱主要用于大风量低浓度的有机废气处理；活性炭吸附剂可处理净化多种有机和无机污染物：苯类、酮类、醇类、醚类、烷类及其混合类有机废气、酸性废气、碱性废气；主要用于制药、冶炼、化工、机械、电子、电器、涂装、制鞋、橡胶、塑料、印刷等行业除臭和各种工业生产车间产生的有害废气的净化处理。

活性炭吸附床计序号名称符号单位项目符号意义1 VOC 处理风量 Q m3/h 2VOC 气体的浓度 C 0 mg/m3 3 VOC 气体 VOC 气体的温度 T℃ 4 VOC 气体的压力 P Pa 5 原始数据VOC 气体的密度 ρ 0kg/m3 6 VOC 气体的黏度 μ Pa.S 7 VOC 气体的比热容 Cp kJ/(kg. C) 8 蜂窝状活性炭堆积密度 ρs kg/m3 9 蜂窝状活性炭静态活性 X T % 10蜂窝状活性炭动态活性 X T1%11 活性炭 蜂窝状活性炭孔隙率 ε12 数据蜂窝状活性炭比表面积 a m2/g 13 蜂窝状活性炭使用温度 T S ℃ 14 蜂窝状活性炭抗压强度 Mpa 15 蜂窝状活性炭外形规格 mm 16 吸附器吸附效率 η % 17 吸附器的空塔截面流速 um/s 18 固定床 吸附器的截面有效面积 A m2 19 吸附器活性炭层有效高度 Zm 数据及20 活性炭层的容积 Vsm3 计算 21 吸附器的截面有效长度 L m 22 吸附器的截面有效宽度 B m 23 活性炭作用时间 th 24 吸附时间在吸附作用时间内的吸附量Xkg 25 计算吸附波的移动速度 Ucm/s 26 有效高度下的活性炭作用时间 t'h 27 经验公式 活性炭层有效高度 Z m 28 压降计算活性炭床压降△PPa 29活性炭细管内的流速 u1m/s30 细管的当量直径 de31 活性炭平均直径d p3233当量直径34压降计算3536 雷诺数 Re37 当Re/(1- ε) ≤2500时按下式计算38 活性炭床压降△Pm m ABCD Pa附床计算公式算值备注30000500401031251.1272651.91616E-051.002500kg吸附质 /kg 吸附剂（厂家提供）0.35kg吸附质 /kg 吸附剂（实验获得）0.1 取值0.5700≤400≤0.8100x100x1000.93（Q/3600）/A 1.780626781L*B 4.680.5 0.5m~0.9m A*Z（或 L*B*Z） 2.34取值 2.6取值 1.8( Vs* ρs*XT1)/(C/1000000*Q* η) 8.387096774C0*Q/1000000* η*t 117(u* C0/1000000)/( ρs*XT1) 1.78063E-05Z/Uc/3600 7.8 t' 接近t0.5经验公式： 945.1*u 1.055×Z868.5647061u/ ε 3.561253561 1、废气成分：乙酸乙酯、异丙醇、醋酸酯、丙醇等1.一般空塔流速 0.8~1.2m/s 时，动活性XT1=(0.75~0.8)XT ，流速越快，动活性越小，公司取 8%~10%标准上规定：固定床吸附剂颗粒性炭 0.2-0.6 纤维状吸附剂（活性炭纤维毡） 0.1-0.15 蜂窝状吸附剂 0.7-1.2层高中间需要留一定空间，使热量分散，局部碳层过热烧炭被吸附物沸点升高，吸附量增加（规(4* ε） /[a*(1-ε)]6/a2 3(1- ε)/ εμ*u/d p2(1- ε)/ ε2ρ0*u 2/d pd p* ρ0*u/ μ△P=(150*A*B+1.75*C*D)*Z 0.0057142860.00857142920.4644054882416.9832542897.8861464 1795.772293 ≤2500 799.3815182、醋酸正丙活性速越快，动活性越小，颗粒型活维状吸附剂（活性炭蜂窝状吸附剂 0.7- .2使热量均匀热烧炭加（规律）。

活性炭吸附脱附及附属设备选型详细计算书目录1.绪论 (1)1.1概述 (1)1.1.1有机废气的来源 (1)1.1.2有机物对大气的破坏和对人类的危害 (1)1.2有机废气治理技术现状及进展 (2)1.2.1各种净化方法的分析比较 (2)2设计任务说明 (4)2.1设计任务 (4)2.2设计进气指标 (4)2.3设计出气指标 (4)2.4设计目标 (4)3工艺流程说明 (5)3.1工艺选择 (5)3.2工艺流程 (5)4设计与计算 (7)4.1基本原理 (7)4.1.1吸附原理 (7)4.1.2吸附机理 (7)4.1.3吸附等温线与吸附等温方程式 (8)4.1.4吸附量 (10)4.1.5吸附速率 (11)4.2吸附器选择的设计计算 (11)4.2.1吸附器的确定 (11)4.2.2吸附剂的选择 (13)4.2.3空塔气速和横截面积的确定 (15)4.2.4固定床吸附层高度的计算 (15)4.2.5吸附剂（活性炭）用量的计算 (17)4.2.6床层压降的计算]15[ (17)4.2.7活性炭再生的计算]16[ (18)4.3集气罩的设计计算 (19)4.3.1集气罩气流的流动特性 (19)4.3.2集气罩的分类及设计原则 (20)4.3.3集气罩的选型 (20)4.4吸附前的预处理 (22)4.5管道系统设计计算 (23)4.5.1管道系统的配置 (23)4.5.2管道内流体流速的选择 (24)4.5.3管道直径的确定 (24)4.5.4管道内流体的压力损失 (25)4.5.5风机和电机的选择 (25)5工程核算 (28)5.1工程造价 (28)5.2运行费用核算 (28)5.2.1价格标准 (28)5.2.2运行费用 (29)6结论与建议 (30)6.1结论 (30)6.2建议 (30)致谢 (33)1.绪论1.1概述1.1.1有机废气的来源有机废气的来源主要有固定源和移动源两种。

移动源主要有汽车、轮船和飞机等以石油产品为燃料的交通工具的排放气；固定源的种类极多,主要为石油化工工艺过程和储存设备等的排出物及各种使用有机溶剂的场合,如喷漆、印刷、金属除油和脱脂、粘合剂、制药、塑料、涂料和橡胶加工等。

科文环境科技有限公司计算书工程名称: 活性炭吸附塔工程代号:专业: 工艺计算:校对:审核:2016年5月13日1、设计风量：Q ＝20000m 3/h ＝5.56m 3/s 。

2、参数设计要求：①管道风速：V 1＝10~20m/s ，②空塔气速为气体通过吸附器整个横截面的速度。

空塔风速：V 2＝0.8~1.2m/s ， ③过滤风速：V 3＝0.2~0.6m/s ， ④过滤停留时间：T 1＝0.2~2s ， ⑤碳层厚度：h ＝0.2~0.5m ， ⑥碳层间距：0.3~0.5m 。

活性炭颗粒性质：平均直径d p =0.003m ，表观密度ρs =670kg/3m ，堆积密度ρB =470 kg/3m 孔隙率0.5~0.75，取0.753、（1）管道直径d 取0.8m ，则管道截面积A 1=0.50m 2 则管道流速V 1=5.56÷0.50=11.12m/s ，满足设计要求。

（2）取炭体宽度B=2.2m ，塔体高度H=2.5m ，则空塔风速V 2=5.56÷2.2÷2.5=1.01m/s ，满足设计要求。

（3）炭层长度L 1取4.3m ，2层炭体，则过滤风速V 3=5.56÷2.2÷4.3÷2÷0.75=0.392m/s ，满足设计要求。

（4）取炭层厚度为0.35m ，炭层间距取0.5m ，则过滤停留时间T 1=0.35÷0.392=0.89s ，满足设计要求。

（5）塔体进出口与炭层距离取0.1m ，则塔体主体长度L’=4.3+0.2=4.5m两端缩口长L”=⎪⎪⎭⎫ ⎝⎛+2d -2H B 3322=⎪⎪⎭⎫ ⎝⎛+20.8-25.22.23322=0.73m 则塔体长度L=4.5+0.73×2=5.96m4、考虑安装的实际情况：塔体尺寸L×B×H ＝6m×2.2m×2.5m1、设计风量：Q ＝20000m 3/h ＝5.56m 3/s 。

活性炭吸附VOCs计算公式
有机废气吸附通常采用活性炭吸附剂进行处理。

活性炭用量的计算涉及到多个因素，包括废气流量、废气中污染物的浓度和性质、活性炭的吸附性能等。

下面提供一个简单的计算方法，但需要注意这只是一种粗略的估算方法，实际应用中需要根据具体情况进行调整和验证。

1）确定废气流量Q,单位为m3/h。

2）确定废气中目标有机污染物的浓度C,单位为mg/n?。

3）确定活性炭的吸附容量（即单位质量活性炭对目标污染物的吸附量），单位为mg∕g o
4）计算活性炭用量V,单位为kg,公式为：
V=Q×C×t∕（1000×S]
式中：
t为废气处理时间，单位为h；
S为活性炭的吸附容量，单位为mg/g。

5）确定活性炭的压缩密度，单位为g∕cπ?,然后将V转换为体积Vi,单位为n?,公式为：
V1=V∕（压缩密度）
6）根据实际情况，选取合适的活性炭颗粒直径和层数，计算需要的活性炭吸附塔的体积。

7）需要注意的是，上述计算中的参数都需要根据实际情况进行调整和验证, 包括废气中的污染物种类和浓度、废气流量和处理时间、活性炭的吸附性能等。

此外，还需要考虑活性炭的再生和更换周期等因素，以确保废气处理效果和经济效益。

活性炭吸附脱附及附属设备选型详细计算书目录1.绪论 (1)1.1概述 (1)1.1.1有机废气的来源 (1)1.1.2有机物对大气的破坏和对人类的危害 (1)1.2有机废气治理技术现状及进展 (2)1.2.1各种净化方法的分析比较 (2)2设计任务说明 (4)2.1设计任务 (4)2.2设计进气指标 (4)2.3设计出气指标 (4)2.4设计目标 (4)3工艺流程说明 (5)3.1工艺选择 (5)3.2工艺流程 (5)4设计与计算 (7)4.1基本原理 (7)4.1.1吸附原理 (7)4.1.2吸附机理 (7)4.1.3吸附等温线与吸附等温方程式 (8)4.1.4吸附量 (10)4.1.5吸附速率 (11)4.2吸附器选择的设计计算 (11)4.2.1吸附器的确定 (11)4.2.2吸附剂的选择 (13)4.2.3空塔气速和横截面积的确定 (15)4.2.4固定床吸附层高度的计算 (15)4.2.5吸附剂（活性炭）用量的计算 (17)4.2.6床层压降的计算]15[ (17)4.2.7活性炭再生的计算]16[ (18)4.3集气罩的设计计算 (19)4.3.1集气罩气流的流动特性 (19)4.3.2集气罩的分类及设计原则 (20)4.3.3集气罩的选型 (20)4.4吸附前的预处理 (22)4.5管道系统设计计算 (23)4.5.1管道系统的配置 (23)4.5.2管道内流体流速的选择 (24)4.5.3管道直径的确定 (24)4.5.4管道内流体的压力损失 (25)4.5.5风机和电机的选择 (25)5工程核算 (28)5.1工程造价 (28)5.2运行费用核算 (28)5.2.1价格标准 (28)5.2.2运行费用 (29)6结论与建议 (30)6.1结论 (30)6.2建议 (30)致谢 (33)1.绪论1.1概述1.1.1有机废气的来源有机废气的来源主要有固定源和移动源两种。

移动源主要有汽车、轮船和飞机等以石油产品为燃料的交通工具的排放气；固定源的种类极多,主要为石油化工工艺过程和储存设备等的排出物及各种使用有机溶剂的场合,如喷漆、印刷、金属除油和脱脂、粘合剂、制药、塑料、涂料和橡胶加工等。

本科毕业设计（论文） 活性炭吸附工业有机废气的工程设计 学 院 环境科学与工程 专 业 环境工程 年级班别 2003级1班 学 号 3203000227 学生姓名 黄少翠 指导教师 李彦旭 （2007年 6月6日 ） 广东工业大学教务处制20000 m3/h活性炭吸附工业有机废气的工程设计黄 少翠环境科学与工程学院计广东工业大学本科生毕业设计(论文)任务书题目名称活性炭吸附工业有机废气的工程设计学院环境科学与工程学院专业班级环境工程2003（1）班姓名黄少翠学号3203000227一、毕业设计（论文）的内容（1）文献检索、资料收集和翻译；（2）制定设计方案和设计计算内容；（3）编写设计说明书和绘制工程图纸；（4）工程概算和经济分析。

二、毕业设计（论文）的要求与数据（1）基本设计参数。

有机废气量20000m3/h，主要污染物组分：苯100mg/m3、甲苯80mg/m3、二甲苯100mg/m3。

排放标准：苯12mg/m3、甲苯40mg/m3、二甲苯70mg/m3。

（2）技术要求。

满足相应的环境空气质量标准、大气污染物排放标准、工业企业设计卫生标准、大气污染控制技术标准、警报标准以及国家相关技术政策、净化效率和操作适应负荷范围等。

（3）可靠性要求。

包括预定使用寿命，设计可靠性分析以及设计结果的敏感性分析等。

（4）经济性要求。

包括工程概算、成本分析和技术经济分析。

（5）其它要求：包括制造工艺要求、节能要求、安全要求、质量检测要求以及应遵循的国家法令、政策、规范和标准等。

三、毕业设计（论文）应完成的工作（1）纸质设计说明书及其电子版本；（2）译文及原文影印件。

（3）设计图纸（平面布置图、工艺流程图、主要构筑物图、管道布置图等）四、毕业设计（论文）进程安排五、应收集的资料及主要参考文献[1] Taylor S. H., Heneghan C. S., Hutchings G. J.,Catalysis Today [J], 2000, 59: 249.[2] 李明华.有机废气的污染、净化概况与分析.山西机械，1996 第一期:19～20[3] DB44/27-2001, 大气污染物排放限值.广东：广东省环境保护局，[4] 周兴求.环保设备设计手册－大气污染控制设备.化学工业出版社.2003.12：338～346[5]王正烈等.物理化学（下册）,第四版.高等教育出版社.2001.12：165[6]郝吉明等.大气污染控制工程（第二版）.高等教育出版社.2002[7]彭宏等.蜂窝状活性炭的研究.资源开发与市场，2002.22（1）[8] K. P. Gadkaree , M. Jaroniec. Pore Structure Development in Activated CarbonHoneycombs[J ] . Carbon 2000 , (38) ∶983～993.[9] Tien C. Adsorption Calculations and Modeling.Butter - worth - Heinemann[M] , London ,1994 ,123.[10] K. P. Gadkaree. Carbon Honeycomb Structures for Adsorption Applica2tion[J ] . Carbon ,1998 , (36) ∶981～989.[11]彭宏等.蜂窝状活性炭的研究.资源开发与市场，2002.22（1）[12] 张文俊等.吸附、催化燃烧法治理有机废气的研究.北京轻工业学院院报，第15卷第1期 1997年06月：94～95[13]高瑞英等.活性炭吸附VOC苯系物的影响因素研究.广东轻工职业技术学院学报，第四卷第4期.2005年12月[14] 朱世勇.环境与工业气体净化. 北京：化学工业出版社，2001.5[15] 熊振湖、费学宁等.大气污染防治技术及工程应用. 北京：机械工业出版社，2003.7：274[16]周兴求等.环保设备设计手册――大气污染控制设备.2004.1：363～364[17]李志华.橡胶除尘系统的配置与计算.特种橡胶制品，第25卷第1期.2004年2月[18] 童志权等.工业废气污染控制与利用. 北京：化学工业出版社，1988[19] 魏闲勋.环境工程设计手册.湖南科学技术出版社.1992.11：226[20] 中华人民共和国国家标准.总图制图标准GB/T50103-2001[21] 中华人民共和国国家标准.建筑制图标准GB/T50104-2001[22] 中华人民共和国国家标准.建筑结构制图标准GB/T50105-2001发出任务书日期：2007年1月26日指导教师签名：预计完成日期：2007年6月15日专业负责人签章：主管院长签章：摘要近年来，人们逐渐认识到有机废气对环境和人类健康的巨大危害性，因此在环境工程领域对有机废气的治理越来越受到人们的重视。

处理风量（m 3/h ）
10000.007.00 1.00
设备个数（个）
1.00 1.50进气浓度S o （mg/m 3）
430.0010.47排气浓度S e （mg/m 3）
0.00碳层宽度B （m ）
1.50活性炭堆积密度ρ（t/m 3)
0.50孔隙率
0.75超长L 0（m ）
0.90碳层长度L （m ）
2.00碳层厚度h （m ）
0.30碳层间距2b （m ）
0.40碳层数量n （层） 2.00活性炭吸附容量（%）
5.00碳箱长度L 0（m ）
2.90炭箱高H （m ）
1.40空塔气速v 0（m/s)
1.32不符合过滤速度v （m/s)
0.46符合过滤时间t （s ）
0.65符合活性炭重量m （t ）
0.90活性炭更换周期(d)（h ）0.4410.47 设备参数
注：
1、活性炭吸附进气温度小于50℃，活性炭脱附温度100-120℃,不超过140℃；
2、空塔气速为1.5-2.5m/s,过滤速度0.2-0.6m/s，过滤时间0.2-2s；
3、饱和吸附容量30%；
吸附饱和时间t 2（h ）颗粒活性炭 吸附、脱附工艺计算书
设计参数
设计参数吸附、脱附炭箱个数N （个）脱附切换时间t 1（h ）。

【最新整理，下载后即可编辑】有机废气吸附设计与计算一、基本原理1、吸附原理当两相组成一个体系时，其组成在相界面与相内部是不同的，处在；两相界面处的成分产生了积蓄（浓缩），这种现象称为吸附。

吸附处理废气时，吸附的对象是气态污染物，被吸附的气体组分称为吸附质，吸附气体组分的物质称为吸附剂。

使已被吸附的组分从达到饱和的吸附剂析出，吸附剂得以再生的操作称为脱附。

即被吸附于界面的物质在一定条件下，离开界面重新进入体相的过程，也成解吸。

而当吸附进行一段时间后，由于表面吸附质的浓集，使其吸附能力明显下降而不能满足吸附净化的要求，此时需要采用一定的措施是吸附剂上已吸附的吸附质脱附，恢复吸附剂的吸附能力，这个过程成为吸附剂的再生。

因此，在实际工作中，正式利用吸附剂的吸附—再生—吸附的循环过程，达到除去废气中污染物质并回收废气中有用组分的目的。

脱附过程是在吸附剂结构不变化或者变化极小的情况下，将吸附质从吸附剂孔隙中除去，恢复它的吸附能力。

通过再生使用，可以降低处理成本，减少废渣排放量，同时回收吸附质。

被吸附的组分重新释放，释放的气体浓度高于原混合气的浓度。

促进解吸的条件有：（1）提高温度（热再生；（2）抽真空以降低压力（变压解吸附）；（3）降低吸附剂周围组分的浓度（空气吹扫）。

2、吸附机理吸附和脱附互为可逆过程。

当用新鲜的吸附剂吸附气体中的吸附质时，由于吸附剂表面没有吸附质，因此也就没有吸附质的脱附。

但随着吸附的进行，吸附剂表面上的吸附质逐渐增多，也就出现了吸附质的脱附，且随着时间的推移，脱附速度不断增大。

但从宏观上看，同一时间吸附质的吸附量仍大于脱附量，所以过程的总趋势认为是吸附。

当同一时间吸附质的吸附量与脱附量相等时，吸附和脱附达到动态平衡，此时称为达到吸附平衡。

平衡时，吸附质在流体中的浓度和在吸附剂表面上的浓度不再变化，从宏观上看，吸附过程停止。

平衡时的吸附质在流体中的浓度称为平衡浓度，在吸附剂中的浓度称为平衡吸附量。

30000500401031251.1272651.91616E-051.002500kg吸附质/kg吸附剂（厂家提供）0.35kg吸附质/kg吸附剂（实验获得）0.1取值0.5700≤400≤0.8100x100x1000.93（Q/3600）/A1.780626781L*B4.680.50.5m~0.9m A*Z（或L*B*Z）2.34取值2.6取值1.8( Vs*ρs*XT1)/(C/1000000*Q*η)8.387096774C 0*Q/1000000*η*t117(u* C0/1000000)/( ρs*XT1) 1.78063E-05Z/Uc/36007.8t'接近t 0.5经验公式：945.1*u 1.055×Z868.5647061u/ε 3.561253561附床计算1、 废气成分：乙酸乙酯、异丙醇、醋酸酯、丙醇等1.一般空塔流速0.8~1.2m/s时，动活性XT1=(0.75~0.8)XT，流速越快，动活性越小，公司取8%~10%标准上规定：固定床吸附剂 颗粒性炭0.2-0.6 纤维状吸附剂（活性炭纤维毡）0.1-0.15 蜂窝状吸附剂0.7-1.2层高中间需要留一定空间，使热量分散，局部碳层过热烧炭公式算值备注被吸附物沸点升高，吸附量增加（规(4*ε）/[a*(1-ε)]0.0057142866/a0.008571429(1-ε)2/ε32μ*u/d p20.464405488(1-ε)/ε22ρ0*u2/d p416.9832542d p*ρ0*u/μ897.88614641795.772293≤2500△P=(150*A*B+1.75*C*D)*Z799.3815182、醋酸正丙活性速越快，动活性越小，颗粒型活维状吸附剂（活性炭 蜂窝状吸附剂0.7-.2使热量均匀热烧炭加（规律）。
