API682机械密封冲洗方案PPT课件

机械密封API682标准冲洗方案PLAN11出口自冲洗介质由泵的出口经管线进入机械密封实施冲洗。

适用情况：1.清洁介质(介质本身须清洁)2.介质温度不高于110℃3.泵进出口间的压差不能大于10Bar大于10Bar．则需设节流阀)PLAN13入口自冲洗介质由入口经管线进入机封实现液体的循环流动适用情况：1.泵进出口压力差大于10Bar2.清洁介质3.介质温度不高于110℃PLAN21出口冷却自冲洗介质由泵的出口经冷却器降温后，再进入机械密封，实现对密封的冷却.适用情况：1.介质温度高于110℃2. 清洁介质PLAN52不加压冷却方式利用压力小于工艺流体压力但不低于大气压力的阻隔流体，注入密封室中。

由于隔流体压力小于工艺流体压力，少量工艺流体泄漏至阻隔流体中，被阻隔流体出密封室，到密封系统或放空系统中进行处理，从而避免工艺流体的直接排放大气和环境的污染。

技术要求:1. 低压阻隔流体防止渗漏，但阻隔液压力不得低于O．7公斤／厘米2. 阻隔流体须清洁，润滑，且和介质相溶3. 阻隔流体的流向应与轴的旋向相同适应场合:低沸点、易汽化的介质危险品不允许介质被污染的制药行业PLAN53加压冷却方式利用压力大于工艺流体和大气压力的阻隔流体注入密封室中，由于阻隔流体压力大于工艺流体压力，防止了工艺流体向阻隔流体的泄漏，从而有效地防止工艺流对大气和环境的污染。

技术要求:1.阻隔流体压力至少比密封腔压力高1—2公斤／厘米2.阻隔流体须清洁，润滑，且和介质相溶3.阻隔流体的流向应与轴的旋向相同适应场合:易结晶或固化的介质易聚合介质常温含颗粒的介质PLAN54加压冷却方式利用加压泵给阻隔流体加压，压力比工艺流体压高1—2公斤／厘米2一方面，提高阻隔流体的循环速度，加快对密封面的冷却；另一方面，阻止工艺流体通过内侧密封向阻隔流体系统的泄漏，避免工艺流体对大气和环境的污染。

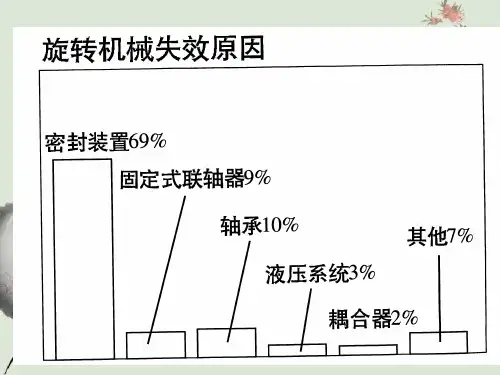

技术要求:1. 阻隔流体压力比密封腔内工艺流体压力高1—2公斤／厘米2. 阻隔流体须清洁，润滑，且和介质相溶机械密封及其管路系统的选用一、概述随着环境保护和人类健康要求的提高，对机器的泄漏要求也不断提高。

1. 冲洗方案01方案：从泵的出口端冲洗内机械密封腔。

操作类似方案PLAN11原因:密封腔冷却，卧式泵的密封腔排气，防止PLAN11方案外露管的冻结和流体结晶堵塞的危险场合：普通密封腔，最可能是ANSI/ASME泵，清洁常温流体，用于单端面密封，很少用于双断面密封。

维护：冲洗不能直接冲洗密封面，机封冷却不能过度，根据通过内截流管的扬程损失计算冲洗流量。

2. 冲洗方案02方案：无冲洗的封闭密封腔。

原因：不需要流体二次循环。

使用场合：常温运转下的大孔/开口密封腔，高温运转下的冷却套密封腔，清洁流体，干式密封的直立/顶入式混和器/搅拌器，维护：流程必须有足够的沸点临界空间，避免汽化，在热运转条件下，密封腔套内可能需要一直有冷却液体，卧式设备必能自己排气，经常和冷却方案PLAN62联合使用。

3. 冲洗方案11方案：从泵出口处经过限流孔板进行机械密封冲洗，违反单端面机械密封冲洗方案。

原因：密封腔的冷却，卧式密封腔的排气，增加密封腔的压力和流体汽化临界空间。

场合：通常用于清洁流体，清洁、非聚合流体。

维护：使用孔径最小为0.125英寸的限流孔板，计算流量以确定使机封腔流量足够的限流孔板尺寸，通过合适的限流孔板和喉部衬套尺寸来确定增加沸点临界范围，管路在12点的位置冲洗机封面，典型故障，限流孔板堵塞，检查管子末端温度。

4. 冲洗方案13方案：从密封腔，通过限流孔板到泵的进口的二次循环，立式泵的标准冲洗方案。

原因：立式泵密封腔的不间断排气，密封腔除热。

场合：立式泵，密封腔压力大于进口压力，混有中等大小的固体的常温流体，非聚合流体。

维护：启动立式泵之前，弯好排气口管路，使用口径最小为0.125英寸的限流孔板，计算流量，以确定使机械密封腔流量充足的限流孔板尺寸，通过合适的限流孔板和喉部衬套的尺寸的确定来减少密封腔压力，典型故障，限流孔板堵塞，检查管子末端的温度。

5. 冲洗方案14方案：从泵的出口冲洗机封，再循环到带限流孔板的泵进口，方案11和13的结合。

1.冲洗方案01方案：从泵的出口端冲洗内机械密封腔。

操作类似方案PLAN11原因:密封腔冷却，卧式泵的密封腔排气，防止PLAN11方案外露管的冻结和流体结晶堵塞的危险场合：普通密封腔，最可能是ANSI/ASME泵，清洁常温流体，用于单端面密封，很少用于双断面密封。

维护：冲洗不能直接冲洗密封面，机封冷却不能过度，根据通过内截流管的扬程损失计算冲洗流量。

2.冲洗方案02方案：无冲洗的封闭密封腔。

原因：不需要流体二次循环。

使用场合：常温运转下的大孔/开口密封腔，高温运转下的冷却套密封腔，清洁流体，干式密封的直立/顶入式混和器/搅拌器，维护：流程必须有足够的沸点临界空间，避免汽化，在热运转条件下，密封腔套内可能需要一直有冷却液体，卧式设备必能自己排气，经常和冷却方案PLAN62联合使用。

3.冲洗方案11方案：从泵出口处经过限流孔板进行机械密封冲洗，违反单端面机械密封冲洗方案。

原因：密封腔的冷却，卧式密封腔的排气，增加密封腔的压力和流体汽化临界空间。

场合：通常用于清洁流体，清洁、非聚合流体。

维护：使用孔径最小为0.125英寸的限流孔板，计算流量以确定使机封腔流量足够的限流孔板尺寸，通过合适的限流孔板和喉部衬套尺寸来确定增加沸点临界范围，管路在12点的位置冲洗机封面，典型故障，限流孔板堵塞，检查管子末端温度。

4.冲洗方案13方案：从密封腔，通过限流孔板到泵的进口的二次循环，立式泵的标准冲洗方案。

原因：立式泵密封腔的不间断排气，密封腔除热。

场合：立式泵，密封腔压力大于进口压力，混有中等大小的固体的常温流体，非聚合流体。

维护：启动立式泵之前，弯好排气口管路，使用口径最小为0.125英寸的限流孔板，计算流量，以确定使机械密封腔流量充足的限流孔板尺寸，通过合适的限流孔板和喉部衬套的尺寸的确定来减少密封腔压力，典型故障，限流孔板堵塞，检查管子末端的温度。

5.冲洗方案14方案：从泵的出口冲洗机封，再循环到带限流孔板的泵进口，方案11和13的结合。

1.冲洗方案01方案：从泵的出口端冲洗内机械密封腔。

操作类似方案PLAN11原因:密封腔冷却，卧式泵的密封腔排气，防止PLAN11方案外露管的冻结和流体结晶堵塞的危险场合：普通密封腔，最可能是ANSI/ASME泵，清洁常温流体，用于单端面密封，很少用于双断面密封。

维护：冲洗不能直接冲洗密封面，机封冷却不能过度，根据通过内截流管的扬程损失计算冲洗流量。

2.冲洗方案02方案：无冲洗的封闭密封腔。

原因：不需要流体二次循环。

使用场合：常温运转下的大孔/开口密封腔，高温运转下的冷却套密封腔，清洁流体，干式密封的直立/顶入式混和器/搅拌器，维护：流程必须有足够的沸点临界空间，避免汽化，在热运转条件下，密封腔套内可能需要一直有冷却液体，卧式设备必能自己排气，经常和冷却方案PLAN62联合使用。

3.冲洗方案11方案：从泵出口处经过限流孔板进行机械密封冲洗，违反单端面机械密封冲洗方案。

原因：密封腔的冷却，卧式密封腔的排气，增加密封腔的压力和流体汽化临界空间。

场合：通常用于清洁流体，清洁、非聚合流体。

维护：使用孔径最小为0.125英寸的限流孔板，计算流量以确定使机封腔流量足够的限流孔板尺寸，通过合适的限流孔板和喉部衬套尺寸来确定增加沸点临界范围，管路在12点的位置冲洗机封面，典型故障，限流孔板堵塞，检查管子末端温度。

4.冲洗方案13方案：从密封腔，通过限流孔板到泵的进口的二次循环，立式泵的标准冲洗方案。

原因：立式泵密封腔的不间断排气，密封腔除热。

场合：立式泵，密封腔压力大于进口压力，混有中等大小的固体的常温流体，非聚合流体。

维护：启动立式泵之前，弯好排气口管路，使用口径最小为0.125英寸的限流孔板，计算流量，以确定使机械密封腔流量充足的限流孔板尺寸，通过合适的限流孔板和喉部衬套的尺寸的确定来减少密封腔压力，典型故障，限流孔板堵塞，检查管子末端的温度。

5.冲洗方案14方案：从泵的出口冲洗机封，再循环到带限流孔板的泵进口，方案11和13的结合。
