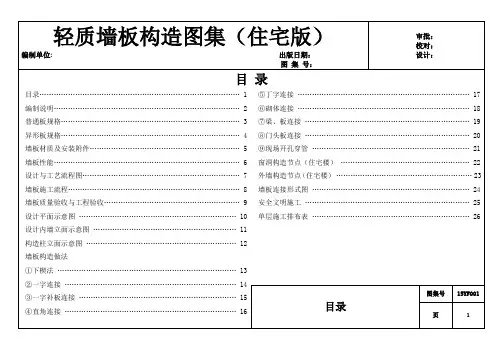

《轻质墙板构造图集》主要指导施工技术和构造做法，提供了各个阶段的施工准备的工作内容，指导施工有条不紊的进行。
本图集通过解说一些新材料、新工艺保证工期、质量、安全符合国标及行标要求的预制墙板技术和构造做法。
一、编制依据本图集根据《建筑用轻质隔墙条板》GB/T23451—2009、《建筑轻型条板隔墙技术规程》JGJ/T157—2008、《建筑隔墙用轻质条板》JG/T169—2005《轻骨料混凝土隔墙板施工技术规程》DB11/T491-2007、《蒸压陶粒混凝土墙板应用技术规程》DBJ/T—15-84-2011、《轻质隔墙条板质量检验评定标准》DBJ01-29、《四川省灰砂混凝土空心隔墙板标准图集》川08J135等标准，并结合本省有关厂家产品进行编制。
二、适用范围本图集适用于抗震设防烈度六级至八级地区的工业与民用建筑的非承重隔墙及框架结构的填充墙。
三、主要内容本图集主要内容分两部分, 第一部分包括预制墙板规格及材料要求、深化设计流程及配板说明、质量验收及成品保护说明。
第二部分是工艺流程及做法说明、墙板安装连接构造节点, 每个构造节点包括: 做法说明、工艺流程、构造做法、管理动作和详图等内容。
四、索引方法当选用部分详图时：当选用部分详图时：五、其他1.本图集所注尺寸均已mm为单位除特别注明外。
2.本图集中未说明的均参照有关规定及规程中的相应条款执行。
3.本图集中未说明的连接节点请参照24页墙板连接形式图。
编制说明图集号15YF001页 2一、墙板分类墙板按照用途不同分为普通板和异型板两类。
a.普通板:墙板按照截面不同分为空心板和实心板两类。
b.异型板:墙板按照连接方式不同分为L型板和T型板。
二、普通板规格及使用部位系列L Q B H F T 建议使用部位95型板2000~300055 595 95 45 45 单或双隔墙与结构一字连接注：表中L为长度；B为宽度；H为厚度；F为榫头接缝槽；T为榫槽接缝槽；Q为板上部压槽；R为异形板总厚度。
