TCL显示屏修理故障案例

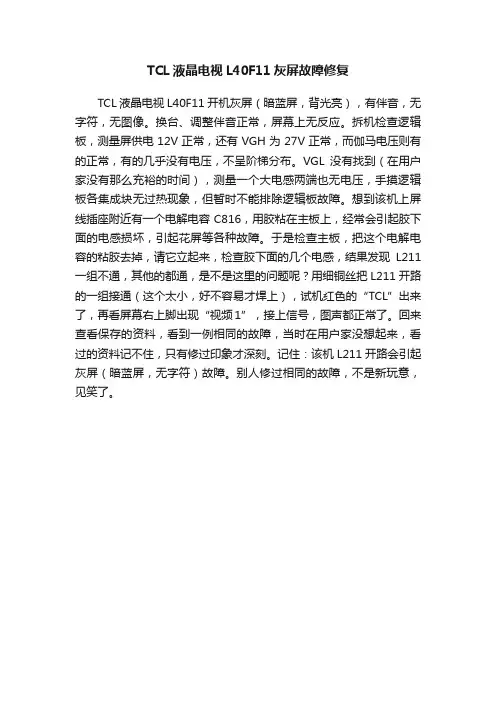

TCL液晶电视L40F11灰屏故障修复
TCL液晶电视L40F11开机灰屏（暗蓝屏，背光亮），有伴音，无字符，无图像。

换台、调整伴音正常，屏幕上无反应。

拆机检查逻辑板，测量屏供电12V正常，还有VGH为27V正常，而伽马电压则有的正常，有的几乎没有电压，不呈阶梯分布。

VGL没有找到（在用户家没有那么充裕的时间），测量一个大电感两端也无电压，手摸逻辑板各集成块无过热现象，但暂时不能排除逻辑板故障。

想到该机上屏线插座附近有一个电解电容C816，用胶粘在主板上，经常会引起胶下面的电感损坏，引起花屏等各种故障。

于是检查主板，把这个电解电容的粘胶去掉，请它立起来，检查胶下面的几个电感，结果发现L211一组不通，其他的都通，是不是这里的问题呢？用细铜丝把L211开路的一组接通（这个太小，好不容易才焊上），试机红色的“TCL”出来了，再看屏幕右上脚出现“视频1”，接上信号，图声都正常了。

回来查看保存的资料，看到一例相同的故障，当时在用户家没想起来，看过的资料记不住，只有修过印象才深刻。

记住：该机L211开路会引起灰屏（暗蓝屏，无字符）故障。

别人修过相同的故障，不是新玩意，见笑了。

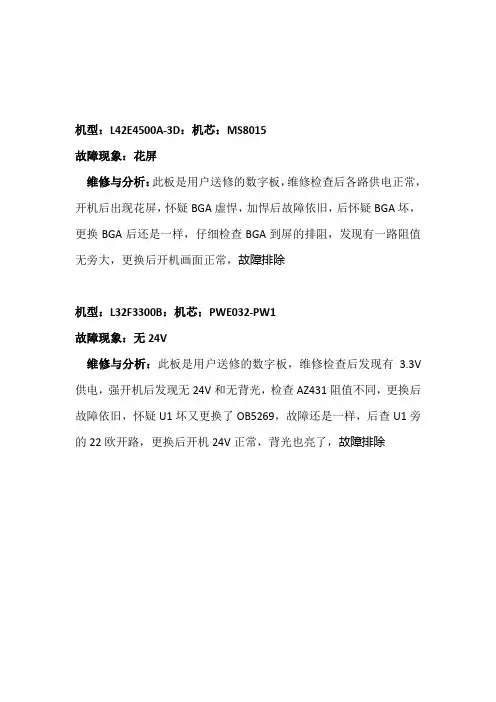

机型：L42E4500A-3D：机芯：MS8015故障现象：花屏维修与分析：此板是用户送修的数字板，维修检查后各路供电正常，开机后出现花屏，怀疑BGA虚悍，加悍后故障依旧，后怀疑BGA坏，更换BGA后还是一样，仔细检查BGA到屏的排阻，发现有一路阻值无旁大，更换后开机画面正常，故障排除机型：L32F3300B：机芯：PWE032-PW1故障现象：无24V维修与分析：此板是用户送修的数字板，维修检查后发现有3.3V 供电，强开机后发现无24V和无背光，检查AZ431阻值不同，更换后故障依旧，怀疑U1坏又更换了OB5269，故障还是一样，后查U1旁的22欧开路，更换后开机24V正常，背光也亮了，故障排除机型：L32F3320B 机芯：PE371C4故障现象：24V电压低觖决方法及措施：此机为用户送修机，查各主要电容及IC无明显短路，通电试机，测试有3.3V，强制开机后无24只有20V，测量PFC 电路有395V，说明PFC正常工作，可能是稳压管431引起的，更换后故障依旧，拿块好的电源板对比，发现稳压管431搞错了，不是AZ431，而是TL431，更换后故障排除（机型：L32F3320B 机芯：MT01C故障现象：灯闪下就灭觖决方法及措施：此机为用户送修机，试机时指示灯灯闪下就灭，查各路供电电压均没有，再查Q001输入端也无电压，原来是RD042已经开路，更换开机正常，故障排除机型：L32E5300D 机芯：MS801故障现象：不能上网觖决方法及措施：此机为用户送修机，试机时指示灯亮，开机后测试AV信号无故障，再用无线WIFI能正常上网，说明主芯片是好的，程序也是好的，再查U801其中一路对地阻值为无穷大已经开路，更换后开机测试有线网络能获得IP地址，上网正常，故障排除机型：L42E4660A-3D 机芯：MS801故障现象：不定时死机觖决方法及措施：此机为用户送修机，试机时指示灯亮，开机后测试AV信号无异常，老化10分钟出死机，按遥控和按键均无反应，怀疑是引导坏，重抄后强升，老化5分钟又出现了死机，此时测试供电IC 有2.5V正常，晶振其中一脚只有0.5V明显不对，更换后晶振电压均恢复正常，老化一天不会死机，故障排除机型：L37F3300B 机芯：MT27故障现象：不定时花屏觖决方法及措施：此机为用户送修机，试机时指示灯亮，开机后测试各供电电压正常，输入AV信号老化30分钟又出现了花屏，怀疑是主芯片坏，更换后老化25分钟又出现了花屏，此时测试各供电压，发现IC供电电压有4.0V明显偏高，更换后老化一天没有花屏，故障排除机型：L42F3320B 机芯：MS82D故障现象：有时不开机觖决方法及措施：此机为用户送修机，试机时指示灯亮，开机后测试各供电电压正常，开机正常，用手轻轻敲打各电感，当敲打1.26这个电感时立即重启，仔细检查发现此电感有松动，更换后故障排除机型：L32F3320B 机芯：MS81故障现象：不开机觖决方法及措施：此机为用户送修机，试机时指示灯不亮，怀疑程序坏，重抄程序后指示灯亮，但还是不能开机，查各供电电压，发机2.5V只是2V，更换后故障依旧，怀疑主芯片有损坏，更换主芯片还是不开机，供电还是只是2V，仔细检查2.5V旁边的电容，发现其阻值偏低，可能已经漏电，更换后主芯片供电有2.5V，开机正常，故障排除机型：L32F3370B：机芯：MT27S02故障现象：无声觖决方法及措施：此板是用户送修板，通电后开机正常，插入AV信号后视频正常，就是无声。

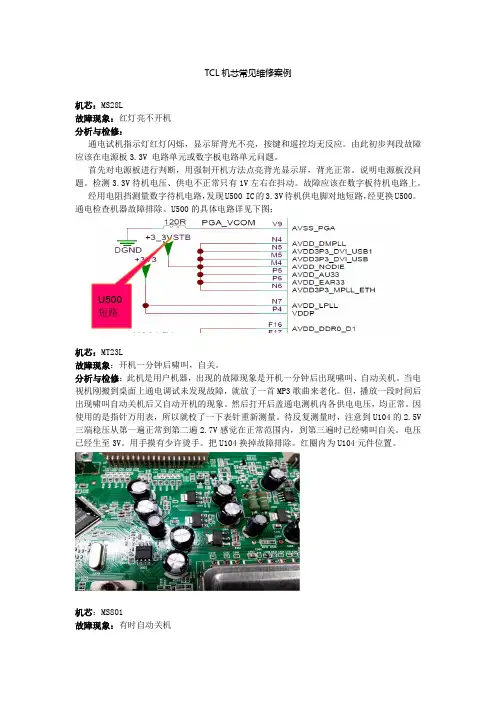

TCL机芯常见维修案例机芯：MS28L故障现象：红灯亮不开机分析与检修：通电试机指示灯红灯闪烁，显示屏背光不亮，按键和遥控均无反应。

由此初步判段故障应该在电源板3.3V 电路单元或数字板电路单元问题。

首先对电源板进行判断，用强制开机方法点亮背光显示屏，背光正常。

说明电源板没问题。

检测3.3V待机电压、供电不正常只有1V左右在抖动。

故障应该在数字板待机电路上。

经用电阻挡测量数字待机电路，发现U500 IC的3.3V待机供电脚对地短路，经更换U500。

通电检查机器故障排除。

U500的具体电路详见下图：U500短路机芯：MT23L故障现象：开机一分钟后啸叫，自关。

分析与检修：此机是用户机器，出现的故障现象是开机一分钟后出现啸叫、自动关机。

当电视机刚搬到桌面上通电调试未发现故障，就放了一首MP3歌曲来老化。

但，播放一段时间后出现啸叫自动关机后又自动开机的现象。

然后打开后盖通电测机内各供电电压，均正常。

因使用的是指针万用表，所以就校了一下表针重新测量。

待反复测量时，注意到U104的2.5V 三端稳压从第一遍正常到第二遍2.7V感觉在正常范围内，到第三遍时已经啸叫自关。

电压已经生至3V。

用手摸有少许烫手。

把U104换掉故障排除。

红圈内为U104元件位置。

机芯：MS801故障现象：有时自动关机分析与检修：打开主菜单或进入全景浏览时，有时会自动关机的故障现象。

经升级及复位系统后均无效。

检查复位电路也未见异常，由于该故障的温度特性同电解电容不良引起的故障相似，便决定依次对电容C020、C043、C063进行更换，但更换后故障依旧。

以前维修中发现出现过MT23L机芯液晶彩电上L010电感不良会引起冷机有时不开机的故障，便决定对电路中的电感L404、L401、L402、L403等进行代换，但代换后试机仍然无效。

维修一时陷入困境，从电路分析来看，怀疑会不会在C063上并的电容太小呢！后来直接在上面并一只47UF 电容，经两天试机故障还真的不出来了，经试验在C063上只要并接一只22UF电容，故障也就不会再出现了。

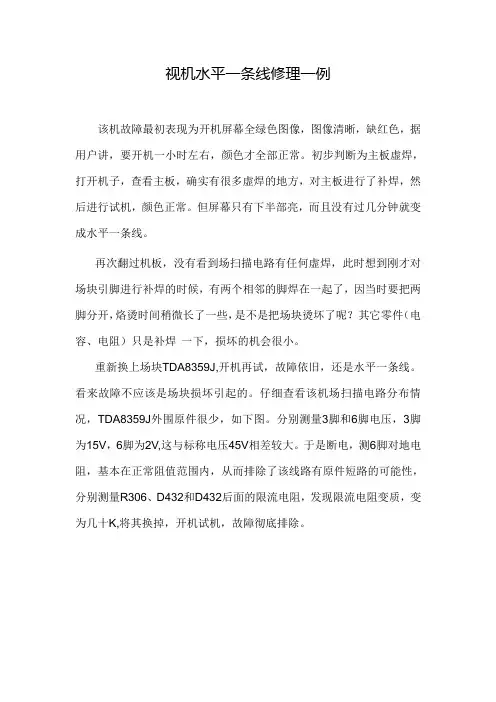

视机水平一条线修理一例
该机故障最初表现为开机屏幕全绿色图像，图像清晰，缺红色，据用户讲，要开机一小时左右，颜色才全部正常。

初步判断为主板虚焊，打开机子，查看主板，确实有很多虚焊的地方，对主板进行了补焊，然后进行试机，颜色正常。

但屏幕只有下半部亮，而且没有过几分钟就变成水平一条线。

再次翻过机板，没有看到场扫描电路有任何虚焊，此时想到刚才对场块引脚进行补焊的时候，有两个相邻的脚焊在一起了，因当时要把两脚分开，烙烫时间稍微长了一些，是不是把场块烫坏了呢？其它零件（电容、电阻）只是补焊一下，损坏的机会很小。

重新换上场块TDA8359J,开机再试，故障依旧，还是水平一条线。

看来故障不应该是场块损坏引起的。

仔细查看该机场扫描电路分布情况，TDA8359J外围原件很少，如下图。

分别测量3脚和6脚电压，3脚为15V，6脚为2V,这与标称电压45V相差较大。

于是断电，测6脚对地电阻，基本在正常阻值范围内，从而排除了该线路有原件短路的可能性，分别测量R306、D432和D432后面的限流电阻，发现限流电阻变质，变为几十K,将其换掉，开机试机，故障彻底排除。

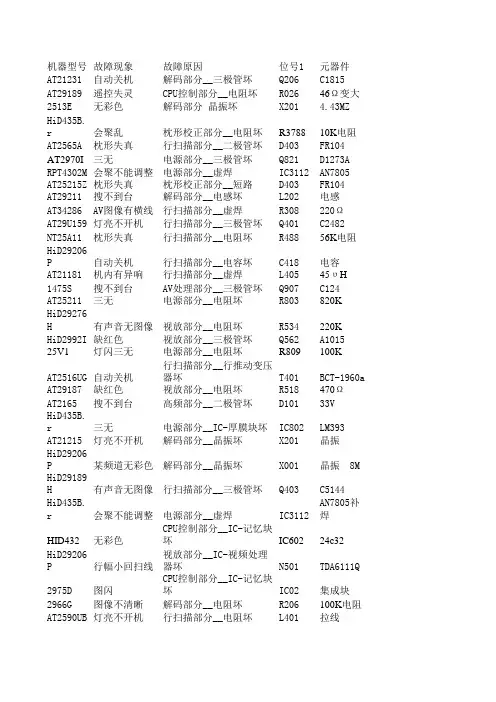

机器型号故障现象故障原因位号1元器件AT21231自动关机解码部分__三极管坏Q206C1815AT29189遥控失灵CPU控制部分__电阻坏R02646Ω变大2513E无彩色解码部分_晶振坏X201 4.43MZHiD435B.r会聚乱枕形校正部分__电阻坏R378810K电阻AT2565A枕形失真行扫描部分__二极管坏D403FR104AT2970I三无电源部分__三极管坏Q821D1273A RPT4302M会聚不能调整电源部分__虚焊IC3112AN7805AT25215Z枕形失真枕形校正部分__短路D403FR104AT29211搜不到台解码部分__电感坏L202电感AT34286AV图像有横线行扫描部分__虚焊R308220ΩAT29U159灯亮不开机行扫描部分__三极管坏Q401C2482NT25A11枕形失真行扫描部分__电阻坏R48856K电阻HiD29206P自动关机行扫描部分__电容坏C418电容AT21181机内有异响行扫描部分__虚焊L40545υH 1475S搜不到台AV处理部分__三极管坏Q907C124AT25211三无电源部分__电阻坏R803820KHiD29276H有声音无图像视放部分__电阻坏R534220KHiD2992I缺红色视放部分__三极管坏Q562A101525V1灯闪三无电源部分__电阻坏R809100KT401BCT-1960a AT2516UG自动关机行扫描部分__行推动变压器坏AT29187缺红色视放部分__电阻坏R518470ΩAT2165搜不到台高频部分__二极管坏D10133VHiD435B.r三无电源部分__IC-厚膜块坏IC802LM393AT21215灯亮不开机解码部分__晶振坏X201晶振HiD29206P某频道无彩色解码部分__晶振坏X001晶振 8M HiD29189H有声音无图像行扫描部分__三极管坏Q403C5144HiD435B.r会聚不能调整电源部分__虚焊IC3112AN7805补焊HID432无彩色CPU控制部分__IC-记忆块坏IC60224c32HiD29206P行幅小回扫线视放部分__IC-视频处理器坏N501TDA6111Q 2975D图闪CPU控制部分__IC-记忆块坏IC02集成块2966G图像不清晰解码部分__电阻坏R206100K电阻AT2590UB灯亮不开机行扫描部分__电阻坏L401拉线1475S灯亮黑屏有声CPU控制部分__IC-CPU块坏IC2018823 2980DB搜不到台CPU控制部分__轻触开关坏K1-K7按键AT25288三无电源部分__稳压管坏D8398.2VAT25215Z灯亮不开机电源部分__虚焊L824100uH 2113T无彩色解码部分__电容坏C2370.47uAT29211机内有异响电源部分__电阻坏R83182KAT29286三无电源部分__IC-厚膜块坏N801KA5Q1265 HiD29189PB场幅压缩/扩大场扫描部分__电阻坏R34735.7K 2939DR灯亮不开机视放部分__三极管坏Q511F422HiD34158H有声音无图像视放部分__电阻坏R504220K 2911灯亮不开机电源部分__三极管坏Q801D667AT29211有声音无图像CPU控制部分__IC-CPU块坏IC601TDA7266 AT21286自动关机电源部分__电阻坏R84112K29U186ZG灯亮不开机电源部分__IC-厚膜块坏IC801S6708AT29211三无电源部分__二极管坏D840 5.6VHiD522B.r会聚不良电源部分__IC-厚膜块坏IC801TDA44608 2906E自动关机电源部分__电阻坏R83412KAT2575S字符错乱CPU控制部分__IC-记忆块坏IC00224C08 2113E缺红色视放部分__虚焊Q501F422AT21276有声音无图像视放部分__电阻坏R526470欧姆HiD34A61H回扫线视放部分__IC-视频处理器坏IC521TDA6111Q AT29211A偏色视放部分__电阻坏R51615KHiD29286P水平亮线场扫描部分__IC-场块坏IC301TDA8177 AT25228缺红色视放部分__电阻坏R519 2.7KHiD435伴音失真伴音部分__三极管坏Q1501C1815AT29211A无彩色解码部分__晶振坏X002晶振AT2516U灯亮不开机电源部分__虚焊D831RU4HID432无彩色CPU控制部分__IC-记忆块坏XN30110MHID432彩色淡对比度差视频显示处理部分__电感坏L136133uHHID432图像扭曲视频显示处理部分R1368100kAT19189自动关机电源部分__电阻坏R853100KNT21A31AV无图像AV处理部分__电阻坏R901 4.7KAT25181缺红色视放部分__虚焊R517510欧姆AT2590UB行幅压缩/扩大行扫描部分__电阻坏R48856K电阻AT25211灯亮不开机解码部分__晶振坏X20112MHZ晶振HiD29166P有声音无图像视放部分__IC-视频处理器坏IC511TDA6111Q*2 NT25A11行幅压缩/扩大枕形校正部分__电容坏C451 4.7uF 2513E有图像无声音伴音部分__低音喇叭坏喇叭喇叭*2AT3416U三无电源部分__二极管坏D828二极管AT2590UB场幅压缩解码部分__电阻坏R21739KAT2965U音量失控伴音部分__IC-功放块坏IC601AM5891K AT21211三无场扫描部分__IC-场块坏IC301TDA9302A 2988D灯亮不开机视放部分__三极管坏Q502/Q507三极管HiD2992I三无行扫描部分__电容坏C417560P/2KV HiD528SB.r三无电源部分__三极管坏Q80012SC3311A HiD435B.r有图像无声音CPU控制部分__IC-记忆块坏IC160224c16AT2170水平亮线场扫描部分__二极管坏D302IN4001HiD29128H有图像无声音伴音部分__IC-功放块坏IC602TDA7945 HiD34A61H灯亮不开机组件板_数字板坏CD2222PHID43P5三无电源部分__三极管坏Q8007/Q800K2645AT25228灯亮不开机解码部分__晶振坏X20112M2580DB有声音无图像场扫描部分__IC-场块坏IC301TDA8351 RPT4302灯亮不开机电源部分__电阻坏R8010270KHiD432B.r三无电源部分__电阻坏R80660.56 HiD34189P灯亮不开机行扫描部分__三极管坏Q402C5144NT25A11搜台少高频部分__二极管坏D102 2.4V稳压2980G灯亮不开机行扫描部分__电容坏C416516p2113T三无CPU控制部分__电容坏C01215PHiD5221H三无电源部分__电阻坏R8004360K欧AT29211A有声音无图像解码部分__IC-解码块坏IC2018373AT21211机内有异响伴音部分__三极管坏Q601A1015HiD29189H灯亮不开机CPU控制部分__IC-记忆块坏IC00224C162906E自动关机电源部分__虚焊R831虚焊RPT-4302M会聚不能调整电源部分__虚焊IC31137805虚焊AT25289屏幕左半部无图行扫描部分__电阻坏R47110K电阻AT25288无彩色高频部分__中周坏X0018000HZ2166A蓝屏解码部分__中周坏T2012365602502D灯亮不开机行扫描部分__虚焊Q401虚焊AT2565A水平亮线场扫描部分__IC-场块坏IC301TDA4683NT21A11三无电源部分__二极管坏D802RL255AT25286搜不到台CPU控制部分__电阻坏R21110千欧AT29211A灯亮不开机伴音部分__IC-音效处理器坏IC601NJW1166HiD299S.P灯亮不开机行扫描部分__电阻坏R479电阻HiD34189PB单色回扫线视放部分__IC-视频处理器坏IC511TDA6111Q2977E灯亮不开机电源部分__电阻坏R832120Ω电阻2988D图闪行扫描部分__虚焊T401行推动变压器虚焊HiD435灯亮不开机行扫描部分__三极管坏Q3002C5144AT2988D灯亮不开机行扫描部分__电容坏C4162KV/470PF2911DZ图像不清晰高频部分__电容坏C229223PAT2516UG图像不清晰故障原因不确定技改在消磁线圈并电阻LCD3026无彩色解码部分__IC-解码块坏IC203TDA9181NT21A11三无电源部分__IC-厚膜块坏IC801TDA16846AT25211图闪场扫描部分__二极管坏D3011N4004AT29187三无电源部分__二极管坏D8081N4148N21K8逃台高频部分__高频头坏TU101EI-5GIE-CV10AT2590UB三无电源部分__电容坏C806电容RPT-4302M会聚不能调整电源部分__虚焊IC31137805虚焊AT25289屏幕左半部无图行扫描部分__电阻坏R47110K电阻备注8803机心的通病接收头5V供电更换时要注意型号会聚调不到最佳,行幅打不可调常见故障 D405坏故障相同经常坏Q821,需同时更换D821通病通病IC供电电感场偏转阻尼电阻开路,场自激干扰行推动管在路测量不准确,更换试机枕校部分电阻逆程电容行电感松动补胶AV切换不正常STR6856电源通病1/8W电阻厂家新出机已加大电阻功率主电源电压5-10V变化 R809100K电阻开路常见视放部分拆除LM393 将①④脚短接,强制电源工作与半桥屡坏Q403 要同时更换X001 8M晶振虚焊是TCL通病该机HID2状态无彩色,换了TDA9332无效,注意软件版本可进总线调COMB状态查AGC电压不正常该机型发生最多的故障,由于热溶胶引起接触不良A01V14自然损坏较率高轻触开关质量很差,K1-K7串连分压,要同时换44608电源不能带假负载,L824脱焊通病L76818 (39)APC电容漏电44608电源开机哒哒响,电源取样部分电阻R831变大精密电阻35.7k变为46k8838机心灯闪有高压黑屏注意查视放部分视放部分的1/8W大阻值电阻易坏用D1273代用同时换D803雷击后7266伴音功放易损怀16846电源自动关机,将R841减小到2.7K6708⑨脚虚焊,C830不良,开机易烧670844608电源取样基准稳压管坏开机哒哒响三无会聚副电源板供电不良虚焊或开路不开机,6656电源常见故障总线机怪故障先换储存块试试要拆下去掉热溶胶,只补焊一下,过一段时间还会脱焊显象管跳火引起水平亮线故障一般先换场块,再查供电再查外围元件静噪部分通病该机HID2状态无彩色,换了TDA9332无效,注意软件版本8V供电电感不良,出现怪故障对比度调大后图像扭曲与ABL电路有关R1368改为200K显示电压低自动关机,电压取样部分电阻R853变为350K枕校部分电阻显象管跳火引起这种无极性电容一般不易损坏这种机心是会烧喇叭的39K电阻变为60K音效块坏分立件电源不可靠,电容失效引起电压高,是会烧场块的8838机心灯闪有高压黑屏注意查视放部分Q8001 Q8002 Q8003 Q8005都是欠压保护通管子,可拆除Q8005检查软件故障此位置的管子测量不准确,一定要换个试试常见故障这种电源维修可拆除IC8002 将①④j脚短接虚焊,出现彩虹状,不能再开机了,再开显象管就要切颈了欠压保护取样电阻过流检测电阻损坏原因可能与晶振有关波段转换部分不正常32k晶振旁边的贴片电容高低压切换的取样电阻易损件8373是会出这种故障,还会出现缺色的故障静噪部分软件故障去掉热溶胶再补焊通病中周要耐心调,偏一点就不存台是热溶胶引起的总线机音效处理块坏也表现为电脑死机,可脱开数据和时钟线压器虚焊开机有高压瞬间保护AGC电压不正常圈并电阻雷击机一般只坏16846 最好把D831也换掉直接更换,测量是正常的这种高频头质量较差400V/220UF容量减小电源不起振通病。

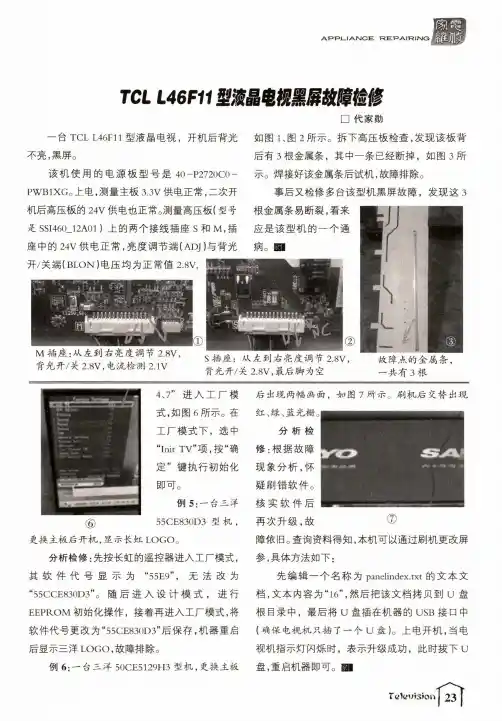

A P P L I A N C E T R E P A I T R I N G TCL L46F11型液晶电视黑屏故障检修一台TCL L46F11型液晶电视，开机后背光 不壳,黑屏。

该机使用的电源板型号是40-P2720C0-P W B1X G。

上电，测量主板3.3V供电正常，二次开□代家勋如图1、图2所示。

拆下高压板检查，发现该板背 后有3根金属条，其中一条已经断掉，如图3所 示。

焊接好该金属条后试机，故障排除。

事后又检修多台该型机黑屏故障，发现这3M插座:从左到右亮度调节2.8V,背光开/关2.8V,电流检测2.1V S插座：从左到右亮度调节2.8V,背光开/关2.8V,最后脚为空故障点的金属条，一共有3根4、7”进入工厂模式，如图6所示。

在工厂模式下，选中“I n k TV"项，按“确定”键执行初始化即可。

例5: —台三洋⑥ 55CE830D3 型机，更换主板后开机，显示长虹L O G O。

分析检修：先按长虹的遥控器进入工厂模式，其软件代号显示为“55E9”，无法改为“55CCE830D3"。

随后进入设计模式，进行 E E P R O M初始化操作，接着再进入工厂模式，将 软件代号更改为“55CE830D3”后保存，机器重启 后显示三洋L O G O,故障排除。

例6: —台三洋50C J E5129H3型机，更换主板后出现两幅画面，如图7所示。

刷机后交替出现 红、绿、蓝光栅。

分析检修：根据故障现象分析，怀疑刷错软件。

核实软件后再次升级，故 ⑦障依旧。

查询资料得知，本机可以通过刷机更改屏 参，具体方法如下：先编辑一个名称为p a n e l i n d e x.t x t的文本文 档，文本内容为“16”，然后把该文档拷贝到U盘 根目录中，最后将U盘插在机器的U S B接口中 (确保电视机只插了一个U盘）。

上电开机，当电 视机指示灯闪烁时，表示升级成功，此时拔下U 盘,重启机器即可。

TCL A620系列液晶电视故障检修翱□赵一鸣例1：一台D55A620U型机，上电后不开机。

分析检修：该机采用TCL T968A机芯，主芯片为Amlogic（晶晨半导体）公司生产的T968A,网LD11 2.2uH—rvw>—络和音频处理芯片为P220（U751）,功放采用TAS5707（UA01）o上电,测得开关电源输出的12V电压正常，再9...3测主板上DC-DC电路输出电12VVin=4.5V—17V"Ta>i9UDI1Vref=O.8VTTH FBVIN PVCCSW EN/SYNCGND BOOT-«)140.1UIRD15|22kIRD16|l2kR01382k—{=1—[RD14〔30kDDR fOWSTB RD：73'k4-15)12FSW=500kHz压，发现UDIl（RT7296A）输出电压仅为0.9V,正常值应为1.5V O检查UDI1及其外围电路，如图1所示，发现⑧脚（FB）外接反馈取样电阻RD16阻值更换RD16后试机，故已增大。

①下工作于省电模式;CD13OD55A620U型机，上电后指示灯気，—次不开机O过渡阈值设置端，当外接电阻分压时，UDI1在轻负载状态脚为使能端，启动时该脚电压高于1.4V。

⑤脚接自举电容当连接到PVCC端时，则UDI1工作于强制PWM模式。

⑥障排除。

测试UDI1输出15V正常，并能正常开机了。

提示：UDI1（RT7296A）①脚为例2：—台q2zI4T覷5vision AT=>F>L JANOW RE1=»AIRI7MG分析检修：通电试机，面板指示灯闪烁，由此推断主芯片已启动。

该机主板供电系统如图2所示。

上电，测得UDN1输出3.3V.Q100输岀3.3V.UD018A输出1.8V.U1输出0.9V.Q104输出3.3V.UDM1A输出12V.UDB0输出0.9V.UDI1输出 1.5V,均正常。

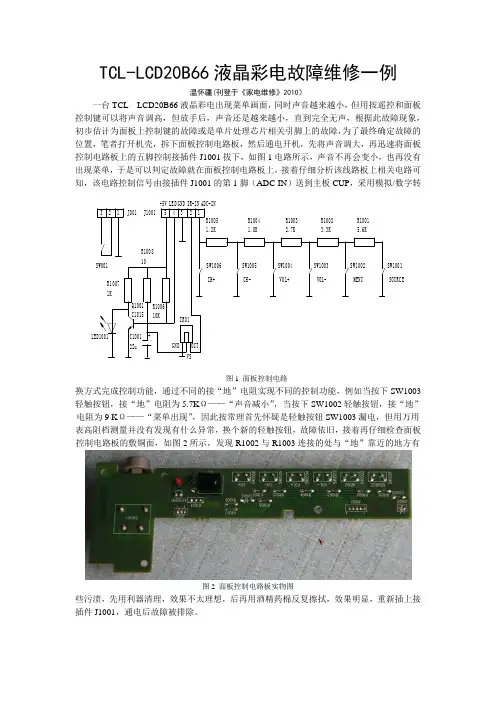

TCL-LCD20B66液晶彩电故障维修一例
温怀疆(刊登于《家电维修》2010）
一台TCL LCD20B66液晶彩电出现菜单画面，同时声音越来越小，但用按遥控和面板控制键可以将声音调高，但放手后，声音还是越来越小，直到完全无声，根据此故障现象，初步估计为面板上控制键的故障或是单片处理芯片相关引脚上的故障，为了最终确定故障的位置，笔者打开机壳，拆下面板控制电路板，然后通电开机，先将声音调大，再迅速将面板控制电路板上的五脚控制接插件J1001拔下，如图1电路所示，声音不再会变小，也再没有出现菜单，于是可以判定故障就在面板控制电路板上，接着仔细分析该线路板上相关电路可知，该电路控制信号由接插件J1001的第1脚（ADC-IN ）送到主板CUP ，采用模拟/数字转
图1面板控制电路
换方式完成控制功能，通过不同的接“地”电阻实现不同的控制功能，例如当按下SW1003轻触按钮，接“地”电阻为5.7K Ω——“声音减小”，当按下SW1002轻触按钮，接“地”电阻为9K Ω——“菜单出现”，因此按常理首先怀疑是轻触按钮SW1003漏电，但用万用表高阻档测量并没有发现有什么异常，换个新的轻触按钮，故障依旧，接着再仔细检查面板控制电路板的敷铜面，如图2所示，发现R1002与R1003连接的处与“地”靠近的地方有
图2面板控制电路板实物图
些污渍，先用利器清理，效果不太理想，后再用酒精药棉反复擦拭，效果明显，重新插上接插件J1001，通电后故障被排除。

TCL显示器会黑屏
昆明精艺电脑医院天天都有奇迹，天天在创奇迹，当然今天也不例外，在次创奇
迹了，今天客户送修了一台TCL显示
器来维修，具体的问题描述就是显示
器会黑屏。

简单的一句话就把问题给描述了，
相信他也是不太了解的吧（偷笑）
经过师傅的查看：显示器为TCL
型号：LW98，经过亲自检查发现显示器开机显示一下图像，就黑屏。

经过分析得出：这种现象一般是灯管或者高压板的问题，高压板是专给灯管供电的，上面有控制和保护电路，如果灯管有问题，高压板就
会保护停止工作，两者是相关联的。

工程师的决解办法为：拆开机器后，用外接灯管排除，发现是高压板的故障，拆
下高压板，用万用表测得有一端的
高压推动管C5706两个都短路，且
周围电路有明显的虚焊。

确定问题
后，将c5706进行更换，还有补焊
周围电路，装机一试，能正常显示，
故障解决了。

怎么样，是不是又创奇迹了，
（呵呵）想知道更多的奇迹就还是
关注哈昆明精艺电脑医院吧，保证让满意！。

TCL显示屏修理故障案例近日，我接到了一位客户的投诉，称其购买的TCL电视出现了显示屏故障。

于是我立即前往客户的家中进行了现场检查和修理。

通过仔细观察和测试，我进一步了解了问题的根源，并采取了相应的解决措施。

首先，我注意到该TCL电视屏幕上出现了明显的彩色条纹和模糊的图像。

经过一番查证，我发现这是由于显示屏内部的电缆连接问题所导致的。

为了解决这个问题，我首先关掉电视并断开电源，然后开始拆开电视的外壳。

在拆开电视的过程中，我小心翼翼地取出了显示屏，并仔细检查了电缆连接点。

果然，我发现其中一根电缆没有完全插入到接口中。

这是有可能是在运输或安装过程中出现的问题，导致电缆松动，从而导致了屏幕故障。

我迅速将这根松动的电缆重新插入到接口中，并确保插入稳固。

然后，我再次组装电视，并接通电源，较之前的显示效果已经显著改善。

彩色条纹和图像模糊都消失了，取而代之的是清晰明亮的画面。

为了进一步确保故障已经解决，我对电视进行了一系列的测试。

我播放了不同类型的视频，调整了不同的亮度、对比度和色彩设置，以确认屏幕的显示效果是否正常。

经过多次测试，我确认故障已经彻底解决，客户的电视可以正常使用了。

最后，我把电视的外壳重新装好，并向客户解释了问题的根源以及修理的过程。

我还向客户提供了一些建议，帮助他更好地维护和保养电视，以避免类似的故障再次发生。

总结起来，这个案例表明，TCL电视显示屏故障往往是由于电缆连接问题造成的。

解决这个问题通常需要仔细检查电缆连接点，并适时修复。

此外，保持清洁的环境、正确使用和安装电视也是避免故障的重要因素。

作为修理人员，我们需要具备良好的技术和细心的态度，以确保客户的设备得到及时和有效的修理。

TCL电视维修134例1. 故障机型:TCL—2535A(TB1240\M06-V3)故障现象:不能开机，光栅收缩不定。

故障检修:开机检查，B+及电源次级各输出均正常。

测行激励时有时无，再测TV处理器TB1240供电9V也是时有时无，怀疑9V供电PQ09RD11损坏，换新无效。

又查到PQ09RD11控制脚4脚电压也是时有时无，由图纸可以看出4脚受控于CPU(M06-V3)20脚(STANDBY)，而20脚电压也是时有时无。

由此推断故障应在CPU 或存储器24C04，本着先易后难、先小后大的原则，先换存储器24C04，开机正常但行、场幅不对，进总线调整一切正常 2( TCL210/AS字符无图像无声音测高频头各脚电压，只有AGC电压为0(4V不正常(政常时有信号为5(1V，无信号为6(2V)。

经检查R294(100K?电阻开路。

3( TCL-1419彩电频道低端无台频道低端搜不着台，测高频头VT电压，开始搜索时为0V，当搜索至VL或VH频道高端时，电压突然由0V增至20V，后慢慢增加且有台出现。

根据现象判断故障在30V调谐电压回路中。

查此回路发现R004(15kΩ)变为无穷大，更换后故障排除。

4( TCL-2101AS彩电不开机接通电源后，待机指示灯亮，按遥控待机开关后，待机指示灯熄灭，屏幕为蓝屏，但几秒钟后，又自动转入待机状态。

待机状态可转换，说明电源及遥控功能正常。

经查是节目存储器ST24C04损坏。

因ST24C04损坏，调谐数据送不到CPU，所以此时是蓝屏。

需要注意的是，2101AS彩电使用的ST24C04E2PROM电擦写只读存储器已由厂家写入初始化数据，而从市面上购买的ST24C04是没有有效数据的芯片，需初始化后才能使用。

5( TCL-2101AS彩电场不同步图象正常，但场不同步。

该机的场同步信号分离及场分频控制电路均在TB1231N 集成块内完成，试更换TB1231N后故障排除。

6( TCL-2111D彩电无光栅该机此类故障通常是末级视放板或显像管有故障造成。

TCL电视售后维修实例大全机型：HD29M62S故障现象：开机花屏分析与检修：通电开机图像出现花屏后自动关机，根据经验，一般是ICM04 TVP5147 周围的故障，为进一步确认可用其它机器的记忆IC 设置到开机在VGA 状态，开不出现花屏，则是TVP5147 周围的故障。

测ICM04，3.3V 供电正常，无1.8V 供电，测ICM07（1.8V）稳压管有电压，顺路测到LM13 时开路，更换LM13 后故障排除。

机型：HD29C81故障现象: 开机黑屏分析与检修：此机经确认为数字板问题，首先输入标准彩条信号，用示波器测的U9（TB1306）的第1 脚，2 脚，48 脚R，G，B 输入波形正常，检查第17 脚，34 脚总线电压也正常，于是代换U9，换之无效，分析图纸因为U9 受总线控制，数据出问题也可能导致黑屏，于是再换U6，U7，U8 均无效，维修陷入困境，家电维修于是再对着好板依次测量U9 各引脚对地电阻，发现第1 脚阻值差异很大，后来测得U9 外围CD301 漏电，更换CD301 故障排除。

机型：HD29C06故障现象：无图像，光栅异常分析与检修：此机经确认为数字板问题，开机发现屏幕光栅严重压缩且场中心下移，首先检查U9 供电正常，试换晶体XD5 无效。

于是代换软件U7，U8 也无效，那么分析可能问题还是在U9 外围，依次测量U9 个脚电压，发现第22 脚电压第只有1.5V 左右，正常应在5V 左右，分析图纸发现外围接一上拉电阻RD326，上拉电阻另一端也无电压，后经测的为其供电的稳压二极管DD28 对地短路，换之正常。

机型：HD29C41故障现象：灯闪不开机分析与检修: 此机经确认为数字板问题，开机蓝灯闪烁，行不起振。

说明UD1 工作基本正常，问题出在UD10 外围及本身电路，首先测得UD10 第17，39 脚供电正常，总线电压也正常，试换晶体XD1 无效，于是更换UD10，换之无效，后来依次测量发现第18 脚电压偏低只有3.5V，正常有5V，于是更换外围滤波电容CD222，换之开机正常。

TCL电视维修实例：实例1；TCL电视型号：2501C故障现象：自动搜台搜一下即跳掉，回到无字符的光栅状。

检修：打开内部菜单，逐项记录所有数据后，更换存储器24C04空白的即可，然后再打开内部菜单，将原始数据重写入新的存储器内，按"跳台"键退出内部菜单。

再调整用户菜单后，即可重新搜台。

故障排除。

此故障同样适用2511C、2901A、2966G等机型。

2：TCL电视型号：2166A故障现象：自动搜台能收到台并节目号能上升，但搜完后又不存台，尤其是在采用有线电视时更为明显。

检修：节目号能上升，说明AFC、行同步信号正常，拆开机器看存储器的7脚是否接地，如未接地，将存储器7脚接地即可。

如已接地的更换存储器试之。

3：TCL电视型号：2909B故障现象：场频不稳，呈慢慢向下移动状。

检修：此类现象一般认为故障是在场部分，但此例实为存储器24C04不良。

打开内部菜单抄下原始数据，更换存储器后抄入原数据即可。

此种机型有时候出现场幅、行幅扩大、枕型失真、电台丢失、不能遥控关机等现象，可进入内部菜单后，逐项修改数据至正常后退出就可，不必更换存储器。

4：TCL电视型号：2911D故障现象：三无，指示灯不亮。

检修：打开机器发现电源厚膜块s6708A炸裂，R814、R812、R813、C811、保险丝等烧毁。

更换上述配件后，开机立即烧毁新换的全部配件，仔细检查后发现并在140V整流二极管D831两端电容C833有裂痕，再次更换所有配件后，开机故障排除!适用同类型机器5；TCL电视型号：2911D故障现象：图像缩小，且时大时小。

检修：测量主电压在130～90V之间波动，检测Q831、D840、R833及光耦均正常。

后测到C839漏电，更换后故障排除!适用同类型机型6；TCL电视型号：2916D故障现象：图象扩大。

检修：测主电压为156V左右，偏高。

怀疑故障在电源电压取样电路，在测到电阻R831时发现电阻为67k左右，正常为56k，更换后故障排除!适用同类机型7；TCL电视型号：2511DI 故障现象：图象左右缩小，呈枕形失真状。
