VGA线的接法及VGA转RGB线的接法

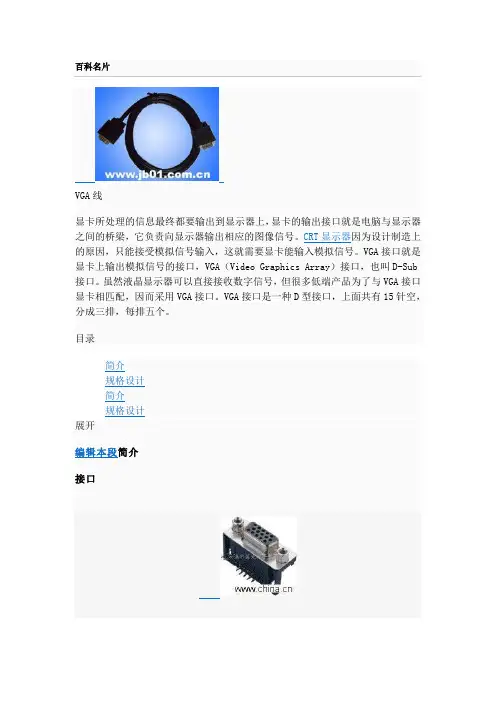

百科名片

VGA线

显卡所处理的信息最终都要输出到显示器上，显卡的输出接口就是电脑与显示器之间的桥梁，它负责向显示器输出相应的图像信号。CRT显示器因为设计制造上的原因，只能接受模拟信号输入，这就需要显卡能输入模拟信号。VGA接口就是显卡上输出模拟信号的接口，VGA（Video Graphics Array）接口，也叫D-Sub接口。虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。

目录

简介

规格设计

简介

规格设计

展开

编辑本段简介

接口

VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。 断口有一公一母\两公\两母\类

VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。 其中，除了2根NC（Not Connect)信号、3根显示数据总线和5个GND信号，比较重要的是3根RGB彩色分量信号和2根扫描同步信号HSYNC和VSYNC针。VGA接口中彩色分量采用RS343电平标准。RS343电平标准的峰峰值电压为1V。VGA接口是显卡上应用最为广泛的接口类型，多数的显卡都带有此种接口。有些不带VGA接口而带有DVI(Digital Visual Interface数字视频接口）接口的显卡，也可以通过一个简单的转接头将DVI接口转成VGA接口，通常没有VGA接口的显卡会附赠这样的转接头。

目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备，显示设备中需配置相应的Ａ/Ｄ（模拟/数字）转换器，将模拟信号转变为数字信号。在经过Ｄ/Ａ和Ａ/Ｄ2次转换后，不可避免地造成了一些图像细节的损失。VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。

RGB线缆与15针的VGA头子的接线方法，望高手指教

VGA线制作：剥开VGA线头，三根较粗的带屏蔽的线作红绿蓝三色信号线，分别接1、2、3脚，6、7、8分别接其地线；另外四根细线分别接10、11、13、14脚，其中10脚为地，11脚为空，13脚为行同步，14脚为场同步

RGB线缆有5芯，R、G、B红绿蓝三个颜色的线接到VGA的头子１、２、３针脚，行频线接到13针脚，场频线接到14针脚，屏蔽层的线接到绞一起接到6、7、8针脚；

ＲＧＢ的线缆５芯线缆的颜色：

管脚 定义

1 红基色 red

2 绿基色 green

3 蓝基色 blue

4 地址码 ID Bit

5 自测试 ( 各家定义不同 )

6 红地

7 绿地

8 蓝地

9 保留 ( 各家定义不同 )

10 数字地

11 地址码

12 地址码

13 行同步

14 场同步

15 地址码 ( 各家定义不同 )

计算机D15 VGA插头的焊接方法

3+4 线 D15 插头

红线的芯线 脚 1

红线的屏蔽线 脚 6

绿线的芯线 脚 2

绿线的屏蔽线 脚 7

蓝线的芯线 脚 3

蓝线的屏蔽线 脚 8

黑线 脚 10

棕线 脚 11

黄线 脚 13

白线 脚 14 外层屏蔽 D15 端壳压接

RGB接口

RBGHV D15

红线的芯线 脚 1

红线的屏蔽线 脚 6

绿线的芯线 脚 2

绿线的屏蔽线 脚 7

蓝线的芯线 脚 3

蓝线的屏蔽线 脚 8

黑线的芯线 脚 13

黑线的屏蔽线 脚 10

黄线的芯线 脚 14

黄线的屏蔽线 脚 11

D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地

VGA的头子是15针。

1接红，6接红的接地；2接绿，7接绿接地；3接兰，8接兰接地；5接橙色的线；10接褐色；11接黑色；13接白色；14接黄色；外壳接屏蔽线。

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

1 【关键字】记录

由于计划要把电脑接到液晶电视上去,线又不够长. 打听了一下, 买一根好点的成品线(规格3+6)太贵了. 于是自己买线材和接头自己焊接,并决定采用3+6焊接法. 在网上搜索了一下,大部分介绍都是3+4焊接法. 寻找3+6的接线方法着实花了我一些时间,于是将相关资料记录在案,算是资料备查了.

VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

VGA线的3+6接法:

1PIN — 红信号 粗红内线

2PIN — 绿信号 粗绿内线

3PIN — 蓝信号 粗蓝内线

4PIN — 地址码 细黑线(我买的线,细线中没有黑色,用黑白代替了)

5PIN — N/C 外层屏蔽线

6PIN — 红屏蔽线接地 粗红屏蔽线

7PIN — 绿屏蔽线接地 粗绿屏蔽线

8PIN — 蓝屏蔽线接地 粗蓝屏蔽线

9PIN — 备用 空

10PIN — 接地 外层屏蔽线

11PIN — 控制或地址码 细棕线

12PIN — 地址码 细橙线

13PIN — 行信号 细黄线

14PIN — 笔直信号 细白线

15PIN — 细绿线(我买的线没有细绿色,用细红色代替了)

注意: 5和10同时连接外层屏蔽线

VGA线的3+4接法一(D15焊法):

1PIN — 红信号 粗红内线

2PIN — 绿信号 粗绿内线

3PIN — 蓝信号 粗蓝内线

1 12 竭诚为您提供优质文档/双击可除

vga连接器规范

篇一：机载Vga线缆设计与敷设

摘要针对机载高频率vga视频信号在线缆传输过程中容易受到干扰的问题，分析了vga视频信号自身频谱特性，以及机载电磁环境对信号的干扰因素。为了解决线缆的电磁兼容影响，提高vga视频信号的传输质量，结合实际的机载环境，提出机载vga线缆设计与敷设方案。实践证明，该方案有效地解决了信号电磁兼容问题，具有广泛的应用前景。

关键词机载vga线缆；vga视频信号；干扰；屏蔽；接地

中图分类号：tp274文献标识码：a文章编号：1671-7597（20xx）07-0051-01

机载电子显示器是一种重要的机载电子设备，主要用于显示飞参、雷达、武器试验等，是飞行员驾驶飞机和飞行试验重要参考操作平台。在某新型战斗机的测试任务中需要将驾驶舱内3路显示视频信号同时进行采集记录，用于实时遥

2 12 测监控和事后数据分析。由于该型飞机使用先进的机载vga电子显示器，其分辨率高、显示信息多，所以传输线缆运载的数据量大。在复杂的机载电磁环境中，高频率的vga信号极易受到干扰，造成采集的图像质量下降和有用信息丢失。因此机载vga线缆及敷设必需进行抗干扰设计。

1vga视频信号及干扰分析

vga（videographicarray）接口是ibm公司于1987年提出的电脑显示标准。vga接口是基于模拟信号的视频接口，有r、g、b、hsync、vsync、gnd共6芯信号组成，其中r、g、b为同轴信号，hsync、vsync为单芯ttl信号。

1）vga线缆电磁干扰分析。

vga线缆为多芯综合线缆，容易受到各方面因素的干扰。其中主要因素有：信号类型、传输方式、频谱特性；电缆长度、布线形式、屏蔽类型和接地方式等传输特性以及源端和负载端的阻抗特性。

vga线缆束内部中除了信号地线，还有两种信号类型：r、g、b为高频数据信号，输入输出两端阻抗为75欧姆；h、v为同步信号，频率相对较低，两端阻抗为高阻。vga视频信号在传输时，由于r、g、b三原色信号都是非平衡信号，传输过程中都会对外发散电波，进而产生相互干扰，也就是串扰。r、g、b信号传输速率越高，信号的脉冲前沿越陡，互相串扰就越严重。具体表现为图像白噪声大，有重影、拉毛
