真空密封平面度设计标准-概述说明以及解释

1.引言

1.1 概述

真空密封平面度设计标准是在真空技术领域中极为重要的一部分。在真空密封系统中，平面度的设计质量直接影响着系统的密封性能和稳定性。通过精确控制密封面的平整度，可以有效减少漏气现象，提高系统的抗漏气能力，从而确保系统运行的稳定性和可靠性。因此，对于真空密封平面度的设计需求和标准有着极高的要求。

本文将深入探讨真空密封平面度设计标准的重要性、要点和影响，希望能够为相关领域的研究者和工程师们提供一些有益的参考和指导。

1.2文章结构

1.2 文章结构

本文分为引言、正文和结论三部分。在引言部分，将简要介绍真空密封平面度设计标准的重要性和目的。在正文部分，将重点讨论真空密封平面度的重要性、设计要点以及设计标准的影响。最后在结论部分，将对全文进行总结，并探讨真空密封平面度设计标准在设计实践中的应用和未来的发展方向。整个文章结构清晰，逻辑性强，希望读者能够通过本文对真空密封平面度设计标准有一个全面的了解。 1.3 目的

本文旨在探讨真空密封平面度设计标准对于工程设计和制造过程中的重要性，通过对真空密封平面度的定义、设计要点和影响进行深入分析，为工程师提供指导和参考，帮助他们更好地设计和制造符合标准要求的真空密封系统。同时，本文还旨在促进对真空密封平面度设计标准的理解和应用，推动相关领域的发展和进步。通过本文的研究，可以提高工程设计和制造效率，减少生产过程中的误差和损失，促进产品质量的提升和技术创新的推动。

2.正文

2.1 真空密封平面度的重要性

真空密封平面度是指在真空密封系统中，密封面之间的平面度。在真空系统中，密封面的平整度对系统的密封性能起着至关重要的作用。如果密封面的平面度不达标，会导致真空系统无法达到预期的真空度，甚至会出现泄漏现象，从而影响系统的工作效率和性能。

因此，保证真空密封平面度达到设计要求是真空系统设计和制造中的重要环节。良好的真空密封平面度不仅可以确保系统的稳定性和可靠性，同时也可以提高系统的运行效率和减少能源消耗。在一些对真空度要求极高的领域，如光学薄膜镀膜、半导体制造等，更是对密封平面度提出了极高的要求。

6401.高真空硅脂

本品以合成油为基础油，硅胶为稠化剂。

特性

●优良的热稳定性和化学安定性

●极佳的高低温性和抗水性

●极低的挥发损失，极佳的密封功能

●与大多数塑胶兼容

应用

●适用于6.7×10-4Pa真空系统中的玻璃活塞及磨口接头的润滑与密封。

●适用于有溴、水、酸碱和其它一些化学介质存在下的润滑与密封。

●适用于电气绝缘、防闪污、阻尼、防震、防尘、防水、脱模与密封。

●适用于电力开关、O型密封圈、汽车制动泵、阀门、油气田测井装置的密封和润滑。

技术参数

项目 单位 参数 标准

外观 白色 目测

锥入度（未工作） 0.1mm 175-215 GB/T269

密度（15℃） g/cm3 1.0 GB/T2540

基础油运动粘度（25℃） mm2/s 5000 GB/T265

钢网分油（100℃×24h） m/m% 0.21 SH/T0324

蒸发损失（120℃） m/m% 0.32 SH/T0337

使用温度 ℃ -55-+220

储存与有效期

●本品应贮存于室内、干燥处。

●有效期：自生产之日起，原密封包装有效储存期为24个月。

6402.高温硅脂

本品以合成油为基础油，硅胶为稠化剂。

特性

●优良的热稳定性和化学安定性

●极佳的高低温性和抗水性

●极低的挥发损失，极佳的密封功能

●与大多数塑胶兼容

应用

●适用于塑胶与塑胶、塑胶与金属、金属与金属间的密封和润滑。

●适用于阀门、接头、活塞等低速滑动部位的润滑与密封。

●适用于电位器阻尼，电气绝缘与密封以及液体联轴节的填充介质。

技术参数

项目 单位 参数 标准

外观 白色 目测

锥入度（未工作） 0.1mm 220-250 GB/T269

密度（15℃） g/cm3 1.0 GB/T2540

基础油运动粘度（25℃） mm2/s 10000 GB/T265

钢网分油（100℃×24h） m/m% 0.15 SH/T0324

密封罐真空的原理和应用

密封罐真空的原理和应用:

一、真空原理

1. 密封罐内部通过抽气泵抽出大部分气体,使内部压强降低。

2. 当内外压强差达到一定值时,罐体受到外大气压挤压变形。

3. 空气受热运动加快,残余气体分子碰撞机会增加,被动排出。

4. 最终使密封罐内保持低压或近真空状态。

二、真空的效果

1. 可以大大减缓食物的氧化反应,起到很好的保鲜作用。

2. 使食物内部组织受压紧密,口感更为坚实。

3. 真空状态抑制细菌繁殖,起到杀菌作用。

4. 空气被抽出,可以长时间贮存不致收缩。

三、真空密封的应用

1. 大多数食品罐头都是在密封后抽真空,如肉类、水果。

2. 便当盒通过手动抽气达到部分真空,保鲜更好。

3. 医药领域的无菌包装需要充分的真空conditions。

4. 工业生产中用来包装半导体等防氧化的产品。

5. 真空存储容器也用于保存重要文献资料。

四、实现真空的方法

1. 利用抽气泵气体抽吸法。

2. 利用密封容器内部放置的吸气剂吸收气体。

3. 通过加热使气体膨胀排出,然后快速密封。

4. 冷冻使气体收缩,也能降低容器内气压。

真空技术使食品和文物长期保存成为可能,被广泛应用于工业和日常生活中。随着科技进步,真空技术也在不断改进。

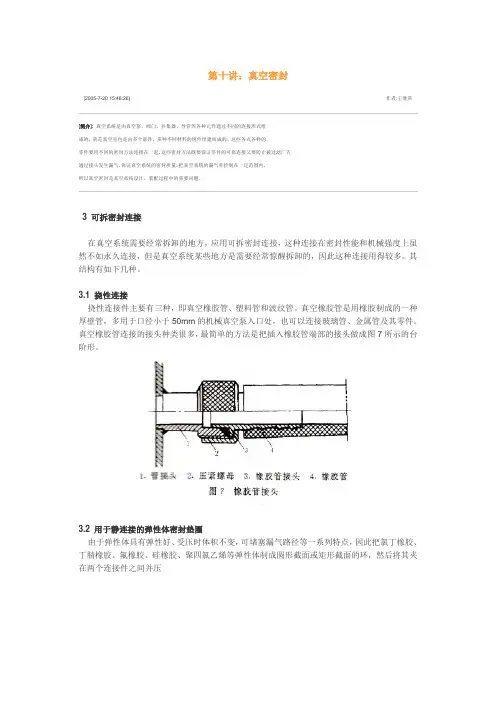

第十讲：真空密封

[2005-7-20 15:46:26] 作者:王继常

[简介]: 真空系统是由真空泵、阀门、扑集器、导管等各种元件通过不同的连接形式组成的，就是真空室也是由多个部件，多种不同材料的组件组建而成的。这些各式各样的零件要用不同的密封方法连接在一起，这些密封方法既要保证零件的可靠连接又要防止通过接头发生漏气，保证真空系统的密封质量，把真空系统的漏气率控制在一定范围内，所以真空密封是真空系统设计、装配过程中的重要问题。 被过滤广告

3 可拆密封连接

在真空系统需要经常拆卸的地方，应用可拆密封连接，这种连接在密封性能和机械强度上虽然不如永久连接，但是真空系统某些地方是需要经常惊醒拆卸的，因此这种连接用得较多。其结构有如下几种。

3.1 挠性连接

挠性连接件主要有三种，即真空橡胶管、塑料管和波纹管。真空橡胶管是用橡胶制成的一种厚壁管，多用于口径小于50mm的机械真空泵入口处，也可以连接玻璃管、金属管及其零件。真空橡胶管连接的接头种类很多，最简单的方法是把插入橡胶管端部的接头做成图7所示的台阶形。

3.2 用于静连接的弹性体密封垫圈

由于弹性体具有弹性好、受压时体积不变，可堵塞漏气路径等一系列特点，因此把氯丁橡胶、丁腈橡胶、氟橡胶、硅橡胶、聚四氯乙烯等弹性体制成圆形截面或矩形截面的环，然后将其夹在两个连接件之间并压

缩，如图8所示，即可实现真空静连接密封的目的。这种弹性体垫圈的密封性能主要取决于弹性体和被连接件之间接触面的粗糙度及弹性体本身的透气性、放气率和蒸气压等因素。为了消除这些因素对密封性能的影响，接触部位金属表面的粗糙度至少要求加工到3.2/Δ，而且应尽量设计得使弹性体暴露在真空侧的表面最少。图9给出了垫圈密封的各种形式。

其中圆弧形槽和梯形槽加工较为困难。最后一种由于完全没有凸缘和凹槽，两个连接件都是平面，弹性体被定位垫圈所定位，故加工容易，装配迅速，互换性也好。根据这种结构制成的快速拆卸真空密封法兰，已制定了国际标准，其通径有10mm、16mm、25mm、40mm等四种规格。其结构如图10所示。图中a为夹具夹紧式，b为袋状螺母拧紧式，前者是把两个密封法兰作成平面而取代了密封槽从而简化了密封满的加工。在紧固时为防止O型环串动可采用O形环座。快速拆卸法兰的特点是拆卸容易，迅速可靠。
