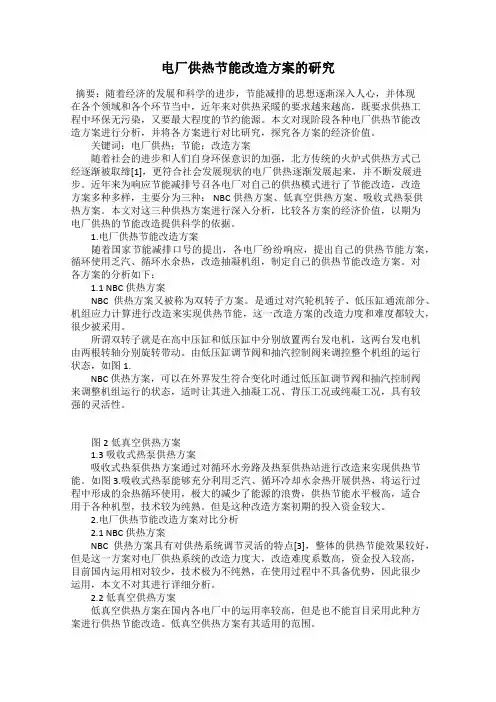

电厂供热节能改造方案的研究

摘要：随着经济的发展和科学的进步，节能减排的思想逐渐深入人心，并体现在各个领域和各个环节当中，近年来对供热采暖的要求越来越高，既要求供热工程中环保无污染，又要最大程度的节约能源。本文对现阶段各种电厂供热节能改造方案进行分析，并将各方案进行对比研究，探究各方案的经济价值。

关键词：电厂供热；节能；改造方案

随着社会的进步和人们自身环保意识的加强，北方传统的火炉式供热方式已经逐渐被取缔[1]，更符合社会发展现状的电厂供热逐渐发展起来，并不断发展进步。近年来为响应节能减排号召各电厂对自己的供热模式进行了节能改造，改造方案多种多样，主要分为三种： NBC供热方案、低真空供热方案、吸收式热泵供热方案。本文对这三种供热方案进行深入分析，比较各方案的经济价值，以期为电厂供热的节能改造提供科学的依据。

1.电厂供热节能改造方案

随着国家节能减排口号的提出，各电厂纷纷响应，提出自己的供热节能方案，循环使用乏汽、循环水余热，改造抽凝机组，制定自己的供热节能改造方案。对各方案的分析如下：

1.1 NBC供热方案

NBC供热方案又被称为双转子方案。是通过对汽轮机转子、低压缸通流部分、机组应力计算进行改造来实现供热节能，这一改造方案的改造力度和难度都较大，很少被采用。

所谓双转子就是在高中压缸和低压缸中分别放置两台发电机，这两台发电机由两根转轴分别旋转带动。由低压缸调节阀和抽汽控制阀来调控整个机组的运行状态，如图1.

NBC供热方案，可以在外界发生符合变化时通过低压缸调节阀和抽汽控制阀来调整机组运行的状态，适时让其进入抽凝工况、背压工况或纯凝工况，具有较强的灵活性。

图2低真空供热方案

1.3吸收式热泵供热方案

吸收式热泵供热方案通过对循环水旁路及热泵供热站进行改造来实现供热节能。如图3.吸收式热泵能够充分利用乏汽、循环冷却水余热开展供热，将运行过程中形成的余热循环使用，极大的减少了能源的浪费，供热节能水平极高，适合用于各种机型，技术较为纯熟。但是这种改造方案初期的投入资金较大。

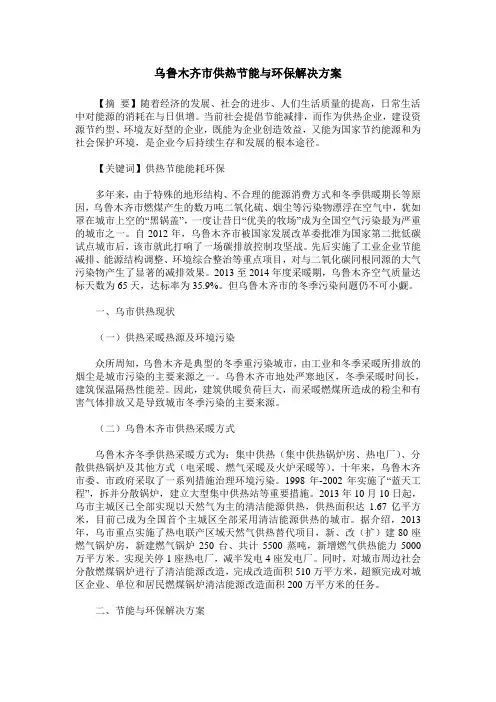

乌鲁木齐市供热节能与环保解决方案

【摘 要】随着经济的发展、社会的进步、人们生活质量的提高，日常生活中对能源的消耗在与日俱增。当前社会提倡节能减排，而作为供热企业，建设资源节约型、环境友好型的企业，既能为企业创造效益，又能为国家节约能源和为社会保护环境，是企业今后持续生存和发展的根本途径。

【关键词】供热节能能耗环保

多年来，由于特殊的地形结构、不合理的能源消费方式和冬季供暖期长等原因，乌鲁木齐市燃煤产生的数万吨二氧化硫、烟尘等污染物漂浮在空气中，犹如罩在城市上空的“黑锅盖”，一度让昔日“优美的牧场”成为全国空气污染最为严重的城市之一。自2012年，乌鲁木齐市被国家发展改革委批准为国家第二批低碳试点城市后，该市就此打响了一场碳排放控制攻坚战。先后实施了工业企业节能减排、能源结构调整、环境综合整治等重点项目，对与二氧化碳同根同源的大气污染物产生了显著的减排效果。2013至2014年度采暖期，乌鲁木齐空气质量达标天数为65天，达标率为35.9%。但乌鲁木齐市的冬季污染问题仍不可小觑。

一、乌市供热现状

（一）供热采暖热源及环境污染

众所周知，乌鲁木齐是典型的冬季重污染城市，由工业和冬季采暖所排放的烟尘是城市污染的主要来源之一。乌鲁木齐市地处严寒地区，冬季采暖时间长，建筑保温隔热性能差。因此，建筑供暖负荷巨大，而采暖燃煤所造成的粉尘和有害气体排放又是导致城市冬季污染的主要来源。

（二）乌鲁木齐市供热采暖方式

乌鲁木齐冬季供热采暖方式为：集中供热（集中供热锅炉房、热电厂）、分散供热锅炉及其他方式（电采暖、燃气采暖及火炉采暖等）。十年来，乌鲁木齐市委、市政府采取了一系列措施治理环境污染。1998年-2002年实施了“蓝天工程”，拆并分散锅炉，建立大型集中供热站等重要措施。2013年10月10日起，乌市主城区已全部实现以天然气为主的清洁能源供热，供热面积达1.67亿平方米，目前已成为全国首个主城区全部采用清洁能源供热的城市。据介绍，2013年，乌市重点实施了热电联产区域天然气供热替代项目，新、改（扩）建80座燃气锅炉房，新建燃气锅炉250台、共计5500蒸吨，新增燃气供热能力5000万平方米。实现关停1座热电厂，减半发电4座发电厂。同时，对城市周边社会分散燃煤锅炉进行了清洁能源改造，完成改造面积510万平方米，超额完成对城区企业、单位和居民燃煤锅炉清洁能源改造面积200万平方米的任务。

科技论坛

我国北方供暖系统能耗偏高，原因包括以下几个方面：供暖系统没有整体的智能管理系统，不能根据用户的负荷需求来调节供热量，末端均为全天候供暖，水泵定频运行，锅炉排烟温度过高，管网存在水利失调现象等。针对供热系统存在的上述问题，提出一整套供热系统节能解决方案：供热智能管理控制系统；气候补偿系统；分时分区控制系统；智能模糊变频控制系统；烟气余热回收系统；水力平衡调节系统；分布式二级泵系统。１供热智能管理控制系统目前，绝大多数供热系统没有建立相应的监测与控制系统。系统运行管理人员完全看天烧炉，根据个人经验来调配设备开启台数。对整个供热系统的运行参数、系统能耗数据等重要信息都没有采集整理。这不仅造成能源的浪费，而且对设备的寿命也有较大的影响。１．１系统功能１．１．１实时监测。对整个供热系统的运行参数如供回水温度、流量、压力、排烟温度等进行实时监测，使用户能实时了解系统运行状况。１．１．２智能控制。通过监测到的实时数据来判断系统的实时负荷需求，并对系统进行及时合理的调控配置，实现系统按需供热，最优化运行。１．１．３节能管理。对现场实时运行情况及节能系统控制情况进行综合管理，完成系统节能优化策略的分析与形成，并作为现场智能控制的控制依据。１．２系统应用领域。所有的锅炉房系统都可以加装一套供热智能管理控制系统，实现系统节能、安全、高效运行。２气候补偿系统２．１系统原理。气候补偿系统根据室外温度的变化，通过供暖曲线来决定供暖温度。供暖曲线可以实现通过本机对各曲线点进行修改，也可以通过上位机对曲线进行修改后下传至气候补偿器上。气候补偿控制系统中可提供经验曲线供用户进行选择，在系统运行过程中，用户可按实际运行情况进行实时修改。２．２系统说明。根据室外温度的变化控制和调节输送给用户的供水温度，使系统按需供热。当室外温度降低时，为了维持原有的室内温度，用户侧供水温度应适当提高，气候补偿器将自动加大锅炉机组供应的热水供应量，提高用户侧供水温度；当室外温度上升时，用户侧供水温度应适当降低，气候补偿器将自动减小锅炉机组供应的热水供应量，降低用户侧供水温度。即通过对室外温度的采集，自动修正用户侧供水温度设定值，再通过设定值与实际供水温度进行比较，并以此比较差值为基准对电动阀进行ＰＩＤ调节。同时引入室内温度、回水温度等外部信号作为反馈值对曲线进行实时修正，达到节能运行的目的。锅炉房、换热站气候补偿系统分别如图１、图２所示。２．３系统优势。气候补偿器系统可实现供热系统整体节能５％左右。３分时分区控制系统许多大型供暖系统，供暖热用户包括住宅建筑和办公楼等公建建筑。由于办公与住宅的供热需求不同，住宅需要全天供暖，而办公楼、公建等类型的建筑物在节假日、夜间无人办公，应进行分时间段的供暖。３．１系统原理。在办公室等公建非供暖时间内执行防冻运行程序。同时在典型房间内安装室温温度传感器，采集室内温度参数，在保证系统低温运行的同时，满足室内环境温度的基本要求。３．２系统说明。分时分区控制系统通过对供回水温度及室内外温度的检测，根据室内负荷变化调节进入室内的循环水流量。当室内负荷降低时，减小电动调节阀开度，减少进入室内的循环水流量；当室内负荷增加时，则增大电动调节阀开度，增加进入室内的循环水流量，以此满足室内负荷需求。３．３系统优势。根据供热对象性质的不同，分时分区控制系统可实现单项节能１０％～４０％不等。３．４应用领域。对于供暖系统中既存在生产性建筑，又有办公楼等公建建筑，则可采用分时分区系统进行节能控制。４智能模糊变频控制系统冬季室外温度不断变化，导致供热负荷存在不恒定性，因此也决定了系统对供热量的需求是个随机变化量。然而，系统循环水泵一直在额定状态下运行。水泵一直保持工频运行，不仅使水泵工作远离额定运行曲线，影响水泵使用寿命，也浪费了大量电能。４．１系统原理。对供暖循环水泵进行智能模糊变频控制，改变供暖循环水泵的工频运行状态。在系统中安装流量传感器、供回水温度传感器，压差传感器，以检测该系统负荷变化情况，确保达到用户对循环水的流量、温度、压力等指标要求，做到在保证服务质量前提下的系统节能。通过软件基于系统优化的流量分配原则，经变频调速，通过控制流量，有效降低运载冷媒的能耗，并减轻机组的机械磨损。４．２系统优势４．２．１实现以泵代阀，解决水力失调，与传统系统相比，在阀门上消耗的电能可节省约３０％。４．２．２根据所需热量，通过控制水泵频率，实现实时调节，动态节电５０％以上。４．２．３调整水泵运行曲线，使其与实际运行工况相吻合。４．２．４实现水泵软启动，减少水泵启动电流，延长水泵使用寿命。４．２．５利用水泵转速改变前后相似工况点，轴功率与频率的立方成正比关系，来节约电能。４．３应用领域。智能变频控制系统可用在一切工频运行的水泵系统中。参考文献[1]解鲁生.供热锅炉节能与脱硫技术[M].北京：中国建筑工业出版社，2004，5.[2]车福德，刘银河.供热锅炉及其系统节能[M].北京：机械工业出版社，2008，10.[3]林宗虎，徐通模.实用锅炉手册[M].北京：化学工业出版社，2009，3.[4]丁守宝，成德芳.中小型锅炉节能环保新技术[M].北京：化学工业出版社，2009，9.锅炉供热系统节能方案

供暖热力站的节能实施方案

一、节能规划

水-水换热的热力站主要设备有换热器、循环水泵、补水泵、软化水设备、补给水箱、除污器；电器、自控、仪表柜。

正确选配热力站设备是节能工作的基础，热力站的设备选用应该全面统筹考虑，既要节省初期建设的投资，还应论证分析运行中的成本费用，在设备使用寿命的期限内，找到一个设备购置的最佳点，达到在保证设备安全运行，供热质量达标的前提下节能降耗。

（一）换热器

1、热交换设备的选型正确与否直接影响着换热效率及能耗大小。《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95中___条是这样规定的：“在设计热力站时，间接连接的热力站应选用结构紧凑，传热系数高，使用寿命长的换热器。换热器的传热系数宜大于或等于3000W/（㎡·K）。”因此选用换热器的要点如下：

1.1换热器的选配应遵照CJJ34-___《城镇供热管网设计规范》10.3.10（P43）条进行；换热器设备的布置应遵照CJJ34-___《城镇供热管网设计规范》10.3.11（P44）条进行。

1.2板式换热器水流速在___m/s时，传热系数一般为4500～6500W/（㎡·℃）。所以在水-水换热系统选用不锈钢板片的可拆卸板式换热器为最佳选择。

2、换热器形式

热源温度与采暖温度的温差较小的系统（如散热器采暖）可选用等截面（对称）型板式换热器。热源温度与采暖温度的温差较大的系统（地板辐射采暖）可考虑选用不等截面（非对称）型板式换热器；这样可以减少换热面积___%～___%。

3、一二次侧的进出口管径

为了降低站内管道系统阻力损失，选配换热器的一二次水的进出口管径不易过小，最大流速要控制在___m/s以下，如果管径小流速过高，可在进出口之间加装旁通管和调节阀门。单台换热器（一二次侧）的进出口管径最小不能小于热源和供暖系统总供回水管道一号。两台以上换热器的进出口管径总的流通面积不能小于系统总供回水管道的___%。
