图解用灌砂法测压实度试验

灌砂法检测压实度现场检测方法步骤灌砂法是目前很多工程现场测定压实度的紧要方法，表面看上去简单，但实际操作时常常不好把握，简单引起较大误差，所以还是需要充分的操作水平。

一、灌砂法基本原理灌砂法（标准方法，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测）基本原理是利用粒径0.30～0.60mm或0.2～0.50mm清洁干净的均匀砂，从确定高度自由下落到试洞内，按其单位重不变的原理来测量试洞的容积（即用标准砂来置换试洞中的集料），并依据集料的含水量来推算出试样的实测干密度。

二、常用设备仪器常用的设备有：灌砂筒（大小两种）、金属标定罐、基板、玻璃板、试样盘、天平或台秤、含水率测定器具（如铝盒、烘箱等）、量砂、盛砂的容器、其他。

三、检测方法与步骤1、在灌砂筒筒口高度上，向灌砂筒内装砂至距筒顶的距离15mm左右为止。

称取装入筒内砂的质量m1，精准至1g。

以后每次标定及试验都应当维持装砂高度与质量不变。

2、随机选定试验区域，将空心底盘平稳放置，用脚固定住。

用锤和凿子将底盘孔中的土凿掉。

并把凿掉的土样转入塑料袋，注意不要使凿出的土样丢失，且使土样的水分尽量少蒸发。

3、用刷子清扫洞边及洞内的土，将洞内全部凿松的土取出。

试洞深度一般是15cm。

并称量凿出的土样重量，精准明确到1g。

4、将开关打开，使灌砂筒筒底的流砂孔、圆锥形漏斗上端开口圆孔及开关铁板中心的圆孔上下对准重叠在一起，让砂自由流出，并使流出砂的体积与工地所挖试坑内的体积相当（或等于标定罐的容积，然后关上开关）；5、不晃动储砂筒的砂，轻轻地将灌砂筒移至玻璃板上，将开关打开，让砂流出，直到筒内砂不再下流时，将开关关上，并细心的取走灌砂筒。

6、收集并称量留在玻璃板上的砂或称量筒内的砂，精准至1g。

玻璃板上的砂就是填满筒下部圆锥体的砂（m2）。

（此处直接称量灌砂筒及集中存砂，效果一样）7、重复上述测量三次，取其平均值8、将标准砂经过筛网就泥土筛除后回收到袋内，以便下次使用。

沙子压实度实验方法
1. 嘿，你知道吗？沙子压实度实验方法之一就是灌砂法呀！就像我们平时往瓶子里装沙子一样，要把沙子装得实实的。

比如说在修马路的时候，我们就得用这个方法来检测沙子是不是压实得足够好呀，不然马路可就不牢固啦！
2. 还有环刀法呢！这就好像切蛋糕一样，把那一块沙子切出来看看它的密实程度。

你想想，要是盖房子的时候不用这个方法检测，房子能结实吗？
3. 水袋法也不错呀！把水灌到袋子里去压沙子，看看能压到什么程度。

这就跟我们给气球打气差不多，气打多了气球会爆，水灌多了也能看出沙子的压实情况呢！哎呀，真有意思！
4. 核子密度仪法也很神奇呢！就像是给沙子做了个透视，一下子就能知道压实度啦。

就好像医生用仪器给病人检查身体一样，厉害吧？
5. 蜡封法有没有听说过呀？就好像给沙子包上一层保护膜，然后来研究它。

这在一些特殊的工程里可是很重要的哦，你说是不是？
6. 电动取土器法也是一种呢！这就像个小机器人在帮我们挖土取样，可方便啦！要是没有它，我们得费多大劲呀！
7. 波义耳定律法也能用上呢！是不是感觉很高大上？其实理解起来也不难啦，就好比气球放气时的变化，和沙子压实度也有关系哦！
8. 还有比重瓶法呀！就像我们配药水一样，通过一些操作来了解沙子的情况。

这在很多实验里都是很重要的步骤呢！
9. 最后一个是灌水法啦！直接给沙子灌水，简单直接，效果还挺好呢！就像给花浇水，但是目的可不一样哦！
我觉得这些沙子压实度实验方法都各有各的用处和特点，都能帮助我们更好地了解沙子的压实情况，保证工程的质量呀！。

(g/cm 3)经验数据～～～～～～～～～～～～～～～湿密度定～～～～～～～～～～～～～～～～～～～～～～～～含水率测定～～～～～～～～～～～～～～～盒号234567891011121392.61405.11410.61404.31399.71412.21386.91388.91403.51413.41391.61392.21007.01017.71013.11008.61005.01016.61006.11010.21003.01010.61010.21007.1～～～～～～～～～测现场第1次灌砂现场第2次灌砂计算部分标准灌砂法检测压实度现场试验部分测点压实度(%)土样的最大干密度p max (g/cm 3)测点干密度p 干(g/cm 3)干土质量(g)含水率(%)平均含水率(%)请输入试样预估干土质量盒+湿土质量(g)盒+干土质量(g)盒质量(g)水质量(g)5719测点土湿密度(g/cm 3)(精确至0.01)2.222.222.20 2.192.21 2.17挖坑： 试坑土的质量m t (g)58675862570557545768试坑体积(cm 3)(精确至0.1)2648.72638.62597.32629.82606.12641.313522试坑耗砂质量(g)392039053844389238573909灌砂后： 筒+砂的质量(m 4)(g)1337712652131441342213030灌砂前： 筒+砂的质量(m 1)(g)18812180671848918825183921893217477灌砂筒底部耗砂质量(m 5-m 6)(g)151515101500151115051501灌砂后： 筒+砂的质量(m 6)(g)1746616954167771743617354第6点灌砂前： 筒+砂的质量(m 5)(g)189811846418277189471885918978标准砂的标定密度：第1点第2点第3点第4点第5点精确至1(g)↓↓↓←←直径高度1515体积2649.3753921.0752649.375精确至0.01(g/cm 3)精确至0.1(%)精确至0.1(g)一般土样的质量约为：5500g-6000g 成反趋势变化如果标准差的密度为：1.51对于标准灌砂筒，一般约为825g如果标准差的密度为：***对于标准灌砂筒，一般约为***g。

灌砂法测压实度步骤分步阅读灌砂法测定压实度是指对检测对象式样做击实试验得到最大干密度(P7)和最佳含水量。

方法/步骤1. 1 选定合适的仪器，确定各仪器材料使用状态正常，确定量沙数量够用2. 2 向灌沙桶装沙至桶顶15mm左右，称取桶内沙的质量(M1),准确至1g3. 3 打开开关让沙自由流出，并使流出沙的体积与试坑内体积或标定罐容积相当4. 4 轻轻将灌沙桶移至玻璃板上，打开开关让沙流出，直至沙不再流出时关闭开关5. 5 收集称量留在玻璃板上的沙或桶内余沙，准确至1g，玻璃板上的沙就是圆锥体的沙(M2 )6. 6 重复测量三次取平均值7. 7 用水测定标定罐容积V ，准确至8. 8 在储沙桶内装入M1的沙，打开开关使沙自由流入标定罐至不在流出时关闭开关，去下灌沙桶称取桶内余沙质量M39. 9 量沙的单位质量:p1=(M1-M2-M3)/V10. 10 在实验地段选一平地清扫，将基板置上，当表面比较粗糙时，将盛有M5量沙的灌沙桶放在基板中间的圆孔上，让沙流出至停止时，称量桶内沙11. 11 将基板放回清扫干净的表面(原处)上，沿基板中孔凿洞(洞的直径与灌沙桶一致)，在凿洞过程中将凿松的材料取出装入塑料袋中(保持水分)，试洞深度等于测定层厚度，不得混入下层材料，称取每次取出的松动材料的质量，将全部取出材料质量总和M8记下12. 12 从挖出的全部材料中取出有代表性的去测其含水率W，对于粗粒土、水泥、石灰、粉煤灰等无机结合料稳定材料宜将取出的全部材料烘干，且不少于2000g，记为M913. 13 将基板放在试坑上，将M1沙的储沙桶下口对准基板中孔打开开关，让沙流入试坑内，停止时取走灌沙桶称取余沙M414. 14 在试洞挖好后将灌沙桶直接放在试坑上，中间不放基板，打开开关让沙流入试坑，停止时关闭开关，称取灌沙桶余沙M4’15. 15试坑体积装沙质量:a灌沙时放有基板M10=M1-M4-(M5-b灌沙时不放基板M10=M1-M2-试坑材料密度试坑材料干密度 (1+0.01W)试坑材料为水泥等无机结合料时干密度试材压实度(p2/P7)X100.。

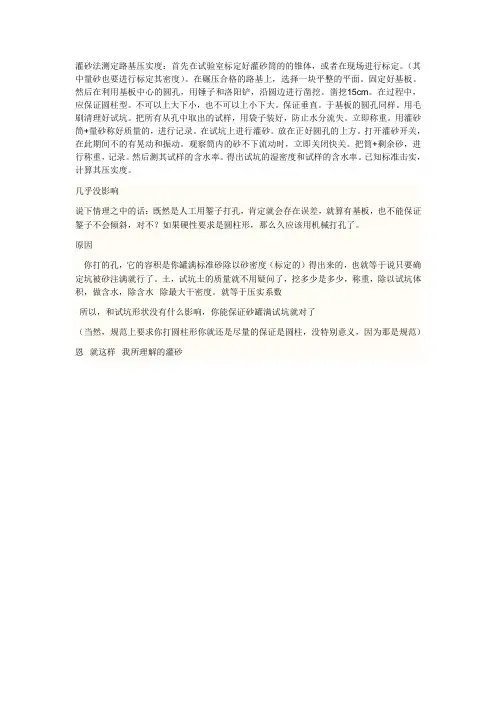

灌砂法测定路基压实度：首先在试验室标定好灌砂筒的的锥体，或者在现场进行标定。

（其中量砂也要进行标定其密度）。

在碾压合格的路基上，选择一块平整的平面。

固定好基板。

然后在利用基板中心的圆孔，用锤子和洛阳铲，沿圆边进行凿挖。

凿挖15cm。

在过程中，应保证圆柱型。

不可以上大下小，也不可以上小下大。

保证垂直。

于基板的圆孔同样。

用毛刷清理好试坑。

把所有从孔中取出的试样，用袋子装好，防止水分流失。

立即称重。

用灌砂筒+量砂称好质量的，进行记录。

在试坑上进行灌砂。

放在正好圆孔的上方。

打开灌砂开关，在此期间不的有晃动和振动。

观察筒内的砂不下流动时，立即关闭快关。

把筒+剩余砂，进行称重，记录。

然后测其试样的含水率。

得出试坑的湿密度和试样的含水率。

已知标准击实，计算其压实度。

几乎没影响说下情理之中的话：既然是人工用錾子打孔，肯定就会存在误差，就算有基板，也不能保证錾子不会倾斜，对不？如果硬性要求是圆柱形，那么久应该用机械打孔了。

原因你打的孔，它的容积是你罐满标准砂除以砂密度（标定的）得出来的，也就等于说只要确定坑被砂注满就行了。

土，试坑土的质量就不用疑问了，挖多少是多少，称重，除以试坑体积，做含水，除含水··除最大干密度。

就等于压实系数所以，和试坑形状没有什么影响，你能保证砂罐满试坑就对了（当然，规范上要求你打圆柱形你就还是尽量的保证是圆柱，没特别意义，因为那是规范）恩··就这样··我所理解的灌砂。

灌砂法测压实度制作者：郭德强灌砂法是利用均匀颗粒的砂去置换试洞的体积，它是当前最通用的方法，很多工程都把灌砂法列为现场测定密度的主要方法。

该方法可用于测试各种土或路面材料的密度，它的缺点是：携带较多的量砂，而且称量次数较多，因此它的测试速度较慢。

采用此方法时,应符合下列规定:(1)当集料的最大粒径小于15mm、测定层的厚度不超过150mm时，宜采用¢100mm的小型灌砂筒测试。

(2当集料的粒径等于或大于15mm,但不大于40mm,测定层的厚度超过150mm,但不超过200mm时,应用¢150mm的大型灌砂筒测试.1.仪具与材料(1)灌砂筒:有大小两种,根据需要采用.型式和尺寸.储砂筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端开口，直径与储砂筒的圆孔相同。

漏斗焊接在一块铁板上，铁板中心有一圆孑L与漏斗上开口相接。

储砂筒筒底与漏斗之间设有开关。

开关铁板上也有一个相同直径的圆孔。

(2)金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘，与灌砂筒配套使用。

(3)基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。

(4)玻璃板：边长约500—600mm的方形板。

(5)试样盘：小筒挖出的试样可用铝盒存放，大筒挖出的试样可用300mm×500mm×40mm的搪瓷盘存放。

(6)天平或台秤：称量10-15kg，感量不大于1g。

用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.0lg、0.1 g、1.0g。

(7)含水量测定器具：如铝盒、烘箱等。

(8)量砂:粒径0.30-0.60mm及0.25 -0.50清洁干燥均砂，约2040g，使用前须洗净、烘干,并放置足够长的时间,使其与空气的湿度达到平衡。

（量砂在指定的试验厂家购买）(9)盛砂的容器：塑料桶等。

(10)其他：凿子、铁锤、长把勺、小簸箕、毛刷等。

（凿子采用ф22的螺纹钢加工成扁头和尖状的，长约40-50cm）2．试验方法与步骤(1)标定筒下部圆锥体内砂的质量①向灌砂筒内装砂至距筒顶15mm左右为止。

用灌砂法测压实度（图解）灌砂法是目前很多工程现场测定压实度的主要方法，表面看上去简单，但实际操作时常常不好掌握，容易引起较大误差，经常引发质量检测、监督部门与施工单位之间争议。

故而需要足够的操作水平。

技术用途本试验适用于现场测定细粒土、砂类土、和砾类土的密度。

试样最大粒径一般不得超过15mm。

测定密度层的厚度为150mm—200mm。

（标准方法，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测）基本原理是利用粒径0.30～0.60mm或0.25～0.50mm清洁干净的均匀砂，从一定高度到试洞内，按其单位重不变的原理来测量试洞的容积（即用标准砂来置换试洞中的集料），并结合集料的含水量来推算出试样的实测干密度。

灌砂法同样适用于现场检定粗粒土的密度。

操作步骤1.3.1 按灌水法试验中挖坑的步骤依据尺寸挖好试坑，称试样质量，测定试样的含水率，1.3.2 向容砂瓶内注满砂，关阀门，称容砂瓶，漏斗和砂的总质量，准确至10 g。

1.3.3 密度测定器倒置于挖好的空口上，打开阀门，使砂注入试坑。

在注砂过程中不应震动。

当砂注满试坑时关闭阀门，称容砂瓶、漏斗和余砂的总质量，准确至10 g，并计算注满试坑所用的标准砂质量，1.3.4 试样的密度（ρо）=取自试坑内试样的质量（MP）÷(注满试坑所用标准砂的质量（MS）÷标准砂的密度（PS）)。

1.3.5 试样的干密度（ρd）={取自试坑内试样的质量（MP）÷（1+0.01ω）}/(注满试坑所用标准砂的质量（MS）÷标准砂的密度（PS）)。

注：ω—试样含水率，%。

这次我们进行灰土压实度检测，采用的是灌砂法，下面是整个过程；首先掏挖试验用的坑，就按照托盘中间的圆圈向下，尽量垂直，或者稍稍突出一点，千万别向外掏的上边小下边大，因为那样很难达到标准深度，这可是千锤百炼出来的功夫呢千万计的，掏出来的土块一点都不能丢掉，要全部装到袋子里要把掏出来的土块称重量，现在都使用的电子天平，这个重量务必要记录在表格上，这可是内业计算的依据灌砂法就是在掏好的试验坑内填满标准沙，这个砂可不比我们盖房子用的粗黄砂，它是银白色，很细，很均匀，比重一般在1.42左右，据说只有福建的海滩上才出产，所以很贵。

压实度灌砂法
灌砂法测压实度是很实用的方法，但是步骤较多。

那么该如何操作呢？
方法:
« 1
选定合适的仪器，确定各仪器材料使用状态正常，确定量沙数量够用
* 2
向灌沙桶装沙至桶顶15mm 左右，称取桶内沙的质量（M1）,准确至1g
• 3
把称号重量的灌砂筒放到挖好的试验坑洞上，然后打幵底下的幵关，
让标准砂自然的流到洞里。

整个过程都尽量不要震动，始终让砂保持
自然状态，才最接近标准比重，结果也才最准确
« 4
等到灌砂筒里的砂不再下落，也就是实验坑填满标准砂的时候，把下
边的幵关再关闭，然后称量余下的砂和筒重，这样，就能计算出实验
坑里装的砂重量，再根据砂的比重，就能计算出坑的容积
« 5
这就是灌好的实验坑，多出来的是因为灌砂筒下部有一个圆锥体，在
一块平整的灰土上放好托盘，把称号重量的满满的灌砂筒放上去，把阀门打幵，等到不下落的时候，再称余下的重量，这就是椎体以及托盘缝隙的体积，到这一步，整个试验所需要的所有数据全部得到了，余下的就是实验室内业，要把掏出来的灰土烘干，测出含水量。

* 6
标准砂很贵，所以要重复使用，现在就是把标准砂从实验坑内掏出来，这要小心，因为坑里还有松散的灰土，很容易混到砂里，试验就不准确了。

* 7
为了避免大的灰土颗粒混到砂里，要用筛子进行筛分。
