标准水银温度计标准装置

文件名称：水银温度计标准装置不确定度评定

编写：

审核：

批准：

年 月 日

1.概述

1.1目的

评定标准水银温度计标准装置在20℃±2℃，相对湿度≤85%，的情况下，输出值测量的不确定度。

1.2检测依据的标准

JJG 161-2010《标准水银温度计》

1.3检测使用的仪器设备

(1) 标准水银温度计量程：（100~150）℃

(2) 恒温槽

(3) 热电偶、热电阻自动检测系统

1.4检测程序

使用标准水银温度计，将标准水银温度计和被检标准铂电阻温度计同时以全浸方式放入恒定温度的恒温槽中，待示值稳定后，分别读取标准水银温度计和标准铂电阻温度计的示值。

2.测量模型

ssxttt△

式中：x—工作用玻璃液体温度计的修正值；

st—标准水银温度计的示值；

△st—标准水银温度计的修正值；

t—标准铂电阻温度计的示值。

3.不确定度来源

22222221212cssuycutcutuyuy△

式中，灵敏系数1c=/1sxt ；2/1scxt△。

4.标准不确定度的评定

4.1标准水银温度计的读数分辨力(估读)引入的标准不确定度1sut(B类)

标准水银温度计的读数分辨力为其分度值的 即0.01℃，则不确定度区间半宽度为0.01℃/2，按均匀分布：

siut＝ /3=0.003℃

4.2由恒温槽温场不均匀引入的标准不确定度2sut（B类）

恒温槽温场最大温差为0.02℃，则不确定度区间半宽度为0.02℃，按均匀分布，则：

2sut＝0.02/3=0.012℃ 1100.0124.3恒温槽温度波动引入的标准不确定度3sut（B类）

恒温槽温场稳定性为±0.02℃/10min，则不确定度区间半宽度为0.02℃，按均匀分布：

1

计量标准命名技术规范

（试行）

为进一步完善我国法制计量管理，实现计量标准管理的科学性和计量信息管理的规范化，特制定《计量标准命名技术规范》——（以下简称：规范）

本规范主要适用于计量标准考核工作中计量标准器具的命名。

一 计量标准命名的基本类型

计量标准统一规范为两种基本类型：

1 计量标准装置。

2 计量标准器（或标准器组）。

二 计量标准装置的命名原则

1 以标准装置中的“主要标准（仪）器”或其反映的“参量”名称作为命名标识。

1.1 该原则用于同一计量标准装置可开展多项检定项目的场合。

1.2 该原则用于计量标准装置中主要标准（仪）器与被检计量器具名称一致的场合。

1.3 凡以此原则命名的计量标准，则在“主要标准（仪）器”或“参量”名称后面，加后缀“标准装置”。

2 以被检“计量器具”或“参量”名称作为命名标识。

2.1 该原则用于在同一被检计量器具的检定“参量”较多，需要多种标准（仪）器进行配套检定的场合。

2.2 该原则用于计量标准中“主要标准（仪）器的名称与被检计量器具名称不一致场合。

2.3 该原则用于计量标准装置中，主要标准（仪）器等级要领不易划分，而用被检“计量器具”或“参量”名称作为命名标识，更能确切反映计量标准特征的场合。

2.4 凡以此原则命名的计量标准，则在被检“计量器具”或“参量”的名称后面加后缀“检

2 定装置”。

三 计量标准器（或标准器组）的命名原则

1 以标准器（或标准器组）的名称作为命名标识。

1.1 该原则用于同一计量标准，可检定多种计量器具的场合。

1.2 该原则用于计量标准仅由实物量具构成的场合。

1.3 凡以此原则命名的计量标准，则在标准器的名称后面加后缀“标准器（或标准器组）

2 以被检“计量器具“的名称作为命名标识

2.1 该原则用于在检定同一项目，需要多种标准器进行配套检定的场合。

2.2 该原则用于以被检计量器具的名称为命名标识时，更能反映计量标准特征的场合。

1

计量标准技术报告

静态水流量标准装置

市计量测试所

周生生

2010年1月 至10月

计 量 标 准 名 称

建立计量标准单位

计 量 标 准 负 责 人

筹 建 起 止 日 期 2 目 录

一、计量标准的工作原理及其组成……………………………………………( 1 )

二、选用的计量标准器及主要配套设备………………………………………( 2 )

三、计量标准的主要技术标准…………………………………………………( 3 )

四、环境条件……………………………………………………………………( 3 )

五、计量的量值溯源和传递框图………………………………………………( 4 )

六、计量标准的测量重复性考核………………………………………………( 5 )

七、计量标准的稳定性考核……………………………………………………( 6 )

八、测量不确定度评定…………………………………………………………( 7 )

九、计量标准的测量不确定度验证……………………………………………( 13 )

十、结论…………………………………………………………………………( 14 )

十一、 附加说明……………………………………………………………… ( 14 )

3 一、计量标准的工作原理及组成

一、本标准装置是由以下标准器及主配套设备组成；

1．标准器：二等标准金属量器、秒表。

2．主要配套设备：水银温度计。

二、工作原理：

1. 工作量器的检定：以水为介质，将标准量器(二等)的水以1：1的容量比较法

注入被检量器，读取对应的液高h。

2. 换向器的检定：采用行程差法。将流量调至换向器检定流量，使检定用介质

在规定时间内流入标准量器内，然后通过标准量器内的液体体积、温度和时

间,计算出流量计在刻度状态下的实际流量。

4 二、选用的计量标准器及主要配套设备

德信诚培训网

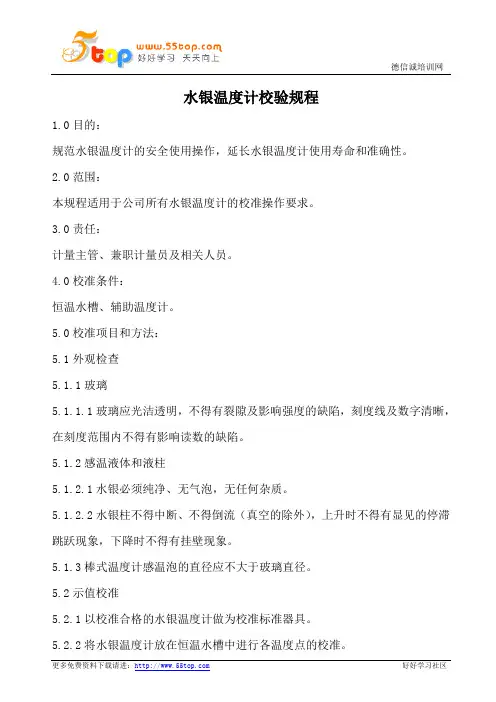

更多免费资料下载请进： 好好学习社区 水银温度计校验规程

1.0目的：

规范水银温度计的安全使用操作，延长水银温度计使用寿命和准确性。

2.0范围：

本规程适用于公司所有水银温度计的校准操作要求。

3.0责任：

计量主管、兼职计量员及相关人员。

4.0校准条件：

恒温水槽、辅助温度计。

5.0校准项目和方法：

5.1外观检查

5.1.1玻璃

5.1.1.1玻璃应光洁透明，不得有裂隙及影响强度的缺陷，刻度线及数字清晰，在刻度范围内不得有影响读数的缺陷。

5.1.2感温液体和液柱

5.1.2.1水银必须纯净、无气泡，无任何杂质。

5.1.2.2水银柱不得中断、不得倒流（真空的除外），上升时不得有显见的停滞跳跃现象，下降时不得有挂壁现象。

5.1.3棒式温度计感温泡的直径应不大于玻璃直径。

5.2示值校准

5.2.1以校准合格的水银温度计做为校准标准器具。

5.2.2将水银温度计放在恒温水槽中进行各温度点的校准。 德信诚培训网

更多免费资料下载请进： 好好学习社区 5.2.2.1先确定被校准温度计所对应设备使用温度，然后对各温度进行校准，被检温度计垂直插入恒温水槽中，深度为200mm以上。

5.2.2.2选择三个校准点进行检定。一般在水银温度计测量温度上限下减30℃的点为检定第一点，以检定第一点为准整十摄氏度向下限进行检定。

5.2.2.3温度计插入恒温槽中要稳定15min方可读数，读数前要轻敲温度计，视线应与刻度垂直。一个检定点检定完毕，槽温变化不得超过一个分度值。

5.2.2.4校正读数时应先读标准示值，再依次由左到右读取各被检温度计示值，然后按相反顺序回到标准，每支温度计往返共读数2次。取2次读数值的平均值，其偏差应在允许误差在±于2℃范围内。

6.0校验周期

校准周期一般不超过12个月。

7.0检定依据

JJG161-2010《标准水银温度计》

JJF 1071国家计量校准规范编写规则
