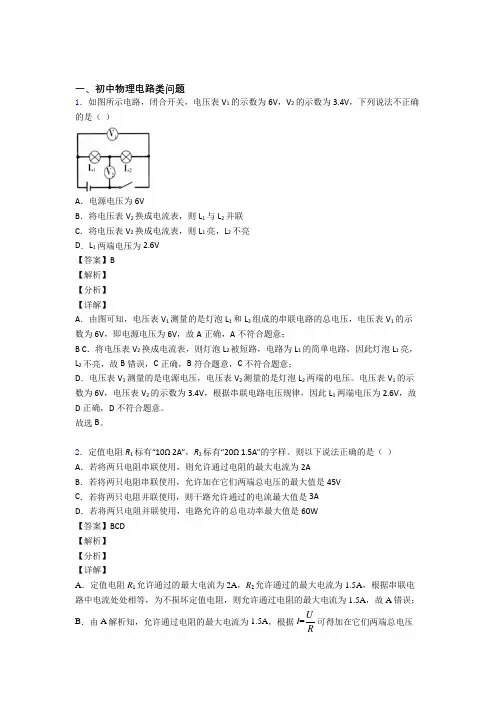

2020-2021中考物理复习电路类问题专项易错题含详细答案

一、初中物理电路类问题

1．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（ ）

A．电源电压为6V

B．将电压表V2换成电流表，则L1与L2并联

C．将电压表V2换成电流表，则L1亮，L2不亮

D．L1两端电压为2.6V

【答案】B

【解析】

【分析】

【详解】

A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电压为6V，故A正确，A不符合题意；

B C．将电压表V2换成电流表，则灯泡L2被短路，电路为L1的简单电路，因此灯泡L1亮，L2不亮，故B错误，C正确，B符合题意，C不符合题意；

D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。电压表V1的示数为6V，电压表V2的示数为3.4V，根据串联电路电压规律，因此L1两端电压为2.6V，故D正确，D不符合题意。

故选B。

2．定值电阻R1标有“10Ω 2A”，R2标有“20Ω 1.5A”的字样。则以下说法正确的是（ ）

A．若将两只电阻串联使用，则允许通过电阻的最大电流为2A

B．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45V

C．若将两只电阻并联使用，则干路允许通过的电流最大值是3A

D．若将两只电阻并联使用，电路允许的总电功率最大值是60W

【答案】BCD

【解析】

【分析】

【详解】

A．定值电阻R1允许通过的最大电流为2A，R2允许通过的最大电流为1.5A，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A，故A错误；

B．由A解析知，允许通过电阻的最大电流为1.5A，根据I=UR可得加在它们两端总电压的最大值为

U大=IR大总=1.5A(10Ω+20Ω)=45V

故B正确；

C．由定值电阻1R、2R的铭牌可知，加在它们两端的最大电压分别为

1U=11IR=2A10Ω=20V，2U=22IR=1.5A20Ω=30V

根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V，则通过定值电阻1R的电流为2A，通过定值电阻2R的电流为

'2I=12UR=20V20Ω=1A

干路允许通过的电流最大值为

I并大=2A+1A=3A

故C正确；

D．若将两只电阻并联使用，电路允许的总电功率最大值为

P大=1UI并大=20V3A=60W

故D正确。

故选BCD。

3．如图所示，电源电压为6V且保持不变，定值电阻R1标有“10 Ω 0.4A”字样；R2为电阻箱（阻值范围0～999Ω，允许通过的最大电流为1A）；电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，调节电阻箱，在保证电路安全的情况下，则下列说法正确的是（ ）

A．电路中电流的最大值可达到0.6A

B．电压表的示数不能小于2V

C．可以将电阻箱的阻值调到4Ω

D．可以将电阻箱的阻值调到10Ω

【答案】BD

【解析】

【分析】

【详解】

A．由图可知定值电阻1R与电阻箱2R串联，电流表测电路中的电流，电压表与电阻箱2R并联，测电阻箱2R两端的电压，由题意知允许通过1R最大电流是0.4A，允许通过电阻箱2R的最大电流为1A，电流表量程为0~0.6A，根据串联电路中电流处处相等，可得电路中电流最大为0.4A，故A错误； B．当电阻箱阻值最小，电路总电阻最小，电路中电流最大为0.4A时，定值电阻1R两端电压最大为

1U大=1IR大=0.4A10Ω=4V

电源电压6V，根据串联电路中各用电器两端电压之和等于电源电压可得，电阻箱2R两端电压最小为

2U小6V-4V=2V

即电压表的示数不能小于2V，故B正确；

C D．电阻箱2R两端电压最小为2V，电路中电流最大为0.4A，由I=UR可得电阻箱2R的最小阻值

2R小=2UI小大=2V0.4A=5Ω

电压表量程0~3V，则电阻箱2R两端电压最大为3V，此时电路中电流最小为

I小=11UR小=6V3V10Ω=0.3A

电阻箱2R的最大阻值

2R大=2UI大小=3V0.3A=10Ω

即电阻箱2R的阻值范围是5Ω~10Ω，所以不可以将电阻箱的阻值调到4Ω，可以将电阻箱的阻值调到10Ω，故C错误，D正确。

故选BD。

4．如图所示的电路中，闭合开关时，下列说法正确的是（ ）

A．两个灯泡串联

B．开关只能控制灯L1

C．电流表测的是灯泡L1的电流 D．电流方向从电流表到开关

【答案】C

【解析】

【分析】

【详解】

A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；

BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；

C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。

故选C。

5．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是

A．甲、乙、丙都是电流表

B．甲、乙、丙都是电压表

C．甲、乙是电压表,丙是电流表

D．甲、丙是电流表,乙是电压表

【答案】D

【解析】

【分析】

【详解】

由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D正确．

6．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是

A．灯L2断路 B．灯L2短路 C．电流表烧坏了 D．灯L1断路

【答案】A

【解析】

【分析】

【详解】

开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是断路．将电压表并联在b、c两点，电压表无示数，说明电压表的正负接线柱不能与电源两极相连，即灯L2断路，L1 完好，或L1短路；将电压表接到a、b两点，观察电压表有明显示数，说明电压表的正负接线柱与电源两极相连，说明灯L2 断路，故选A．

7．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯 ① (填“会”或“不会”)亮，播放器 ② (填“会”或“不会”)播放音乐；到达设定时间定时开关”处于 ③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )

A．①会，②不会，③断开 B．①不会，②会，③闭合

C．①不会，②会，③断开 D．①会， ②不会，③闭合

【答案】A

【解析】

【分析】

【详解】

由题意知，闭合开关S，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，故选A．

8．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是(

)

A． B． C． D．

【答案】A

【解析】

【分析】

【详解】

由题知，车位被占用时控制开关S闭合，此时指示灯L发光较亮；车位未被占用时开关S断开，指示灯L发光较暗．

A．由图知，当开关S闭合时，此时R被短路，只有L接入电路，L两端的电压为电源电压，指示灯发光较亮；开关S断开时，L与R串联，总电阻较大，电流较小，指示灯发光较暗，故A符合题意；

B．由图知，当开关S闭合时，此时L被短路，指示灯不会发光，故B不符合题意；

C．由图知，当开关S闭合时，此时L与R串联，此时灯的亮度较暗；开关S断开时，灯泡不发光；故C不符合题意；

D．由图知，L与R并联，当开关S闭合或断开，L始终接入电路中，L两端的电压始终为电源电压，则灯泡发光的亮度不变，故D不符合题意．

故选A．

【点睛】

注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．

9．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。则下列判断正确的是（ ）

A．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大

B．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大

C．电子秤的AB部分是一个滑动变阻器，且A端与P接触的地方为绝缘体 D．0R电阻去掉后，也能保证电路安全工作

【答案】AC

【解析】

【分析】

【详解】

A B．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A正确，B错误；

C．金属片P和AB构成了一个滑动变阻器，闭合开关S，秤盘内不放物体时，滑片在A端，电子秤刻度表示数为0，说明电路是断路，则A端是绝缘体，故C正确；

D．R0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R0，故D错误。

故选AC。

10．在如图所示的电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（ ）

A．灯L短路 B．灯L断路

C．电阻R断路 D．电阻R短路

【答案】A

【解析】

【详解】

A．当灯L短路时，电压表示数为零，电流表示数变大；对调后，灯L相当于导线，电流表和电压表均有示数，故A符合题意；

B．当灯L断路时，将灯L和电阻R对调，电路处于断路状态，电流表和电压表示数均为零，故B不符合题意；

C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；

D．当电阻R短路时，电灯发光，对调后，电压表示数为零，故D不符合题意．

11．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（ ）
