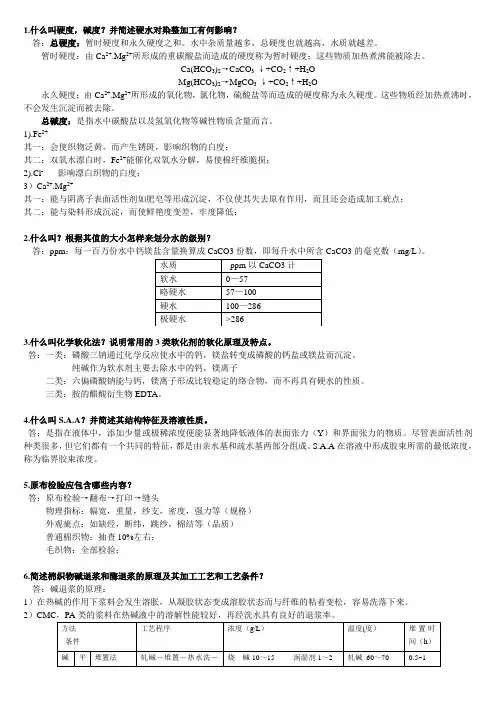

染整工艺原理课后习题

1.什么叫硬度，碱度？并简述硬水对染整加工有何影响？

答：总硬度：暂时硬度和永久硬度之和。水中杂质量越多，总硬度也就越高，水质就越差。

暂时硬度：由Ca2+.Mg2+所形成的重碳酸盐而造成的硬度称为暂时硬度；这些物质加热煮沸能被除去。

Ca(HCO3)2→CaCO3 ↓+CO2↑+H2O

Mg(HCO3)2→MgCO3 ↓+CO2↑+H2O

永久硬度；由Ca2+.Mg2+所形成的氧化物，氯化物，硫酸盐等而造成的硬度称为永久硬度。这些物质经加热煮沸时，不会发生沉淀而被去除。

总碱度：是指水中碳酸盐以及氢氧化物等碱性物质含量而言。

1).Fe2+

其一：会使织物泛黄，而产生锈斑，影响织物的白度；

其二：双氧水漂白时，Fe2+能催化双氧水分解，易使棉纤维脆损；

2).Cl- 影响漂白织物的白度；

3）Ca2+.Mg2+

其一：能与阴离子表面活性剂如肥皂等形成沉淀，不仅使其失去原有作用，而且还会造成加工疵点；

其二：能与染料形成沉淀，而使鲜艳度变差，牢度降低；

2.什么叫？根据其值的大小怎样来划分水的级别？

答：ppm：每一百万份水中钙镁盐含量换算成CaCO3份数，即每升水中所含CaCO3的毫克数（mg/L）。

3.什么叫化学软化法？说明常用的3类软化剂的软化原理及特点。

答：一类：磷酸三钠通过化学反应使水中的钙，镁盐转变成磷酸的钙盐或镁盐而沉淀。

纯碱作为软水剂主要去除水中的钙，镁离子

二类：六偏磷酸钠能与钙，镁离子形成比较稳定的络合物，而不再具有硬水的性质。

三类：胺的醋酸衍生物EDTA。

4.什么叫S.A.A？并简述其结构特征及溶液性质。

答：是指在液体中，添加少量或极稀浓度便能显著地降低液体的表面张力（Y）和界面张力的物质。尽管表面活性剂种类很多，但它们都有一个共同的特征，都是由亲水基和疏水基两部分组成。S.A.A在溶液中形成胶束所需的最低浓度，称为临界胶束浓度。

5.原布检验应包含哪些内容？

答：原布检验→翻布→打印→缝头

物理指标：幅宽，重量，纱支，密度，强力等（规格）

外观疵点：如缺经，断纬，跳纱，棉结等（品质）

普通棉织物：抽查10%左右；

毛织物：全部检验；

6.简述棉织物碱退浆和酶退浆的原理及其加工工艺和工艺条件？

答：碱退浆的原理：

1）在热碱的作用下浆料会发生溶胀，从凝胶状态变成溶胶状态而与纤维的粘着变松，容易洗落下来。

2）CMC，PA类的浆料在热碱液中的溶解性能较好，再经洗水具有良好的退浆率。

方法

条件 工艺程序 浓度（g/L）

温度(度） 堆置时间（h）

碱平堆置法 轧碱－堆置－热水洗－烧 碱10～15 润湿剂1～2 轧碱 60～70 0.5~1 水质 ppm以CaCO3计

软水 0—57

略硬水 57—100

硬水 100—286

极硬水 >286 退浆 幅 水洗 热水 80以上

汽蒸法 轧碱－汽蒸－热水洗－水洗 烧 碱 6～10 润湿剂1～2 轧碱 80～85

汽蒸 100～102 1~1.5

绳状 平幅轧碱－绳状轧碱－堆置－水洗 烧碱 平幅3～5

绳状5～10

润湿剂 1～2 平幅 80～85

绳状 70～80

6~12

酶退浆的原理：

酶是一类具有特殊催化能力的蛋白质，对某些物质的分解有特定的催化作用。淀粉酶能催化 淀粉大分子链发生水解而生成分子量较小、粘度较低、溶解度较高的一些低分子化合物，再经水洗而去除。

方法

条件

工艺程序 浓度（g/L）

温度(度） 堆置时间

（h） PH值

酶退浆 保温堆置法 浸轧温水－浸轧（或喷）酶液－水洗 淀粉酶（2000倍）

1～2

食盐 5 温水65－70

轧酶55－60

堆置45－50 2－4 6－7

7.简述棉织物精练时精练液的组成及各组分的主要作用？

答：（1）烧碱（NaoH)煮练剂

 果胶—果胶酸—果胶算钠盐

 脂肪酸—脂肪酸钠盐

 含氮物质—分解

 棉籽壳—溶胀—脱落

 灰分—钠盐而溶解

（2）表面活性剂（S.A.A） 如肥皂、红油等煮练助剂

 起润滑作用，有利于煮练剂进入纤维内部

 通过乳化作用去除油蜡

（3）硅酸钠

 吸附煮练液中的铁质，防止织物上产生锈斑

 吸附煮练液中已分解的杂质，防止再次产生锈斑

（4）亚硫酸氢钠

 有利于棉籽壳的去除，木质素→木质素磺酸→木质素磺酸钠

 还原剂 防止棉织物在高温带碱的情况下被空气氧化而脆损

（5）磷酸三钠作为软水剂

8.什么叫做潜在损伤？并简述其产生的原因及其检测的方法

答：漂白织物经1g/L烧碱溶液煮沸一小时后，织物强力大幅度下降的现象被称为潜在损伤，主要是由于葡萄糖的升环所致。通过测定织物的煮练强力来快速测定潜在损伤。

9.简述精练效果的评定方法

答：毛效：煮练效果的评定一般用毛效指标来判定，即30分钟内水沿织物向上爬升的高度（CM）。棉机织物要求毛效在8CM以上； 棉针织物要求毛效在12CM以上

10.Naclo漂白时，漂液浓度为什么不直接用.Naclo含量来表示，而是用有效含氯含量来表示？

答：有效氯是指100克含氯氧化物经酸处理后放出氯气的克数，.Naclo漂白有效成分：.-clo，Hocl,Cl2.

11.简述.Naclo的漂白原理及特点；并以绳状连续轧漂为例，制定其具体的漂白工艺，并阐述其工艺参数选择的依据？

答：Naclo漂白的特点是：1）价格较低，漂白工艺及设备也比较简单；2）在漂白过程中因产生对人体有害的毒气，同时又存在着环境污染的问题，因此其应用受到了一定的限制；3）主要用于棉织物漂白，尤其是低级棉的漂白，不能用于蛋白质纤维的漂白。 漂白原理是：天然色素的结构特征：分子中含有较长的共轭双键。.Naclo具有较强的氧化能力，为弱酸强碱盐，在水中能发生水解，溶液呈碱性：.Naclo+H2O→HOCl+NaOH, HOCl可按下式进一步电离：HOCl→OCl+ -H，HOCl漂白有效成分：OCl-，HOCl，Cl2在漂白过程中会发生各种形式的分解，这些分解物能使色素中的部分双键饱和，从而达到消色漂白的目的，同时也能使纤维素遭到氧化，而导致强力下降。

工艺流程：水洗→浸轧漂液→堆置→水洗→酸洗→堆置→水洗→脱氯→水洗。漂液的PH为：9.5-10.5，温度为20-35min，通常采用室温工艺。有效氯浓度：2-5g∕L,时间30-60min。

12.H2O2时为什么要加入稳定剂？并阐述Na2SiO3在漂白过程中的作用及原理。

答：加入原因：H2O2在漂白过程中除了对天然色素有破坏作用外，同时也会使纤维素纤维氧化而受损，因此在漂白过程中要有效的控制双氧水的分解速率，通常在漂液中要加入一定的稳定剂如硅酸钠等。

硅酸钠的稳定原理：可能是由于漂液中的硅酸钠胶体，能吸附对H2O2分解具有催化作用的金属离子所致。

硅酸钠的作用：H2O2漂白时，为了有效的控制H2O2的分解速率，漂液中必须要加入稳定剂。

13.简述H2O2漂白的原理及特点，并以常压平幅连续轧漂为例，制定其具体漂白工艺，并阐述其工艺参数选择的依据？

答：H2O2漂白的特点：1）是一种比较温和的氧化性漂白剂，且漂白产品百度稳定；2）是一种对环境友好的漂白剂，对人体及环境无污染；3）可用于棉，蛋白纤维，合成纤维等的漂白，其使用面宽。

原理：双氧水漂白时，通常认为HO2-离子是漂白的主要成分，破坏了色素的共轭双键，达到消色漂白的目的。

综合白度和纤维受损程度：PH 9-10；当加入稳定剂或其他助剂：PH 10-11，温度控制在90-100，H2O2浓度一般控制在3 g∕L左右。时间一般控制在60-90分钟左右。

工艺流程: 浸轧漂液→汽蒸→水洗

14.简述NACLO2的漂白原理及其特点：并说明活化剂在漂白过程中的作用及原理？

答：特点：1.NACLO2是一种温和的氧化剂，除了具有漂白的功能外，还有很强的去杂能力，特别是取出棉籽壳的能力强；2.主要用于合成纤维及其混纺织物的漂白，不能用于蛋白质纤维的漂白；3.生产成本高，很少单独用于棉织物的漂白；此外，NACLO2漂白时，漂液中一定要加入活化剂；4.和NACLO一样，存在环境污染问题。

原理：NACLO2漂白时，HCLO2的存在是必要条件，而CLO2可能是漂白的有效成分。

PH一样控制在4.5-5.5 ：漂液的PH值与所使用的活化剂有关。温度一般控制在100—102

浓度12-25克每升。

工艺流程：浸轧漂液→汽蒸→水洗→去氯→水洗

15.试解释丝光和碱缩的定义。丝光和碱缩处理的目的是什么？

答：碱缩：是棉织物以松弛状态经受浓碱处理，结果使织物变得紧密，并富有弹性的加工过程。主要用于棉针织物。

丝光：指棉织物在经纬方向上都施加张力的情况下，用浓烧碱溶液进行处理，以保持所需要的尺寸，结果使织物获得丝一般的光泽的加工过程。通常棉及其混纺织物都要进行丝光。

16.试简述棉纤维经死光处理后其性能发生了那些改变？

答：由于丝光后棉纤维的形态结构和超分子结构都发生了变化，除获得丝一般的光泽.尺寸稳定外，而且对染料的吸收能力.强力.延伸性等服用机械性能都有所提高。

17.试以膜平衡原理解释棉纤维在烧碱溶液中发生剧烈溶胀的原因，以及碱液浓度，中性电

解质对纤维溶胀程度的影响？

答：根据唐能膜平衡原理，平衡时可移动的任何一价氧离子膜内外浓度的比值都应相等，而且反比于阴离子浓度 即：

（1）.若丝光过程中无盐存在时，C3=0，X′=C1-X，而且仅于烧碱浓度有关，当C2增加时，X′增大，C1增大，而且P值也增大，有利于纤维的膨化。

（2）.当烧碱浓度增加到一定程度后，C1不再变化，渗透压P反而会减小，不利于纤维的溶胀。

（3）.若有盐存在时，由于食盐不能提高C1，却增加了膜外NA+浓度，即X′增大，C1不变，渗透压P减小，不利于纤维的溶胀。

18.影响丝光效果的主要参数有哪些？应如何选择？

答：1.碱液浓度是影响丝光效果最重要的因素，只有当烧碱的浓度达到某临界值后，才会使棉纤维发生不可逆溶胀，
