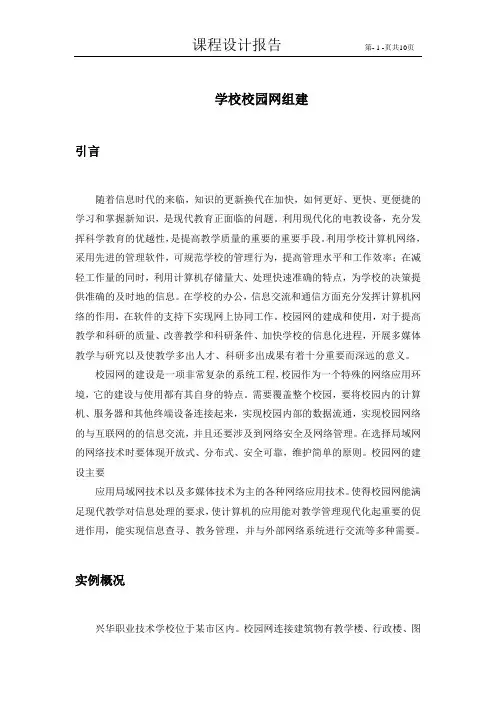

学校校园网组建

引言

随着信息时代的来临，知识的更新换代在加快，如何更好、更快、更便捷的学习和掌握新知识，是现代教育正面临的问题。利用现代化的电教设备，充分发挥科学教育的优越性，是提高教学质量的重要的重要手段。利用学校计算机网络，采用先进的管理软件，可规范学校的管理行为，提高管理水平和工作效率；在减轻工作量的同时，利用计算机存储量大、处理快速准确的特点，为学校的决策提供准确的及时地的信息。在学校的办公，信息交流和通信方面充分发挥计算机网络的作用，在软件的支持下实现网上协同工作。校园网的建成和使用，对于提高教学和科研的质量、改善教学和科研条件、加快学校的信息化进程，开展多媒体教学与研究以及使教学多出人才、科研多出成果有着十分重要而深远的意义。

校园网的建设是一项非常复杂的系统工程，校园作为一个特殊的网络应用环境，它的建设与使用都有其自身的特点。需要覆盖整个校园，要将校园内的计算机、服务器和其他终端设备连接起来，实现校园内部的数据流通，实现校园网络的与互联网的的信息交流，并且还要涉及到网络安全及网络管理。在选择局域网的网络技术时要体现开放式、分布式、安全可靠，维护简单的原则。校园网的建设主要

应用局域网技术以及多媒体技术为主的各种网络应用技术。使得校园网能满足现代教学对信息处理的要求，使计算机的应用能对教学管理现代化起重要的促进作用，能实现信息查寻、教务管理，并与外部网络系统进行交流等多种需要。

实例概况

兴华职业技术学校位于某市区内。校园网连接建筑物有教学楼、行政楼、图 课程设计报告 第- 2 -页共10页

书馆、实验楼等。信息结点共570个，分布如下：

教学楼：200个信息结点

宿舍楼：200个信息结点

行政楼：70个信息结点

实验楼：50个信息结点

图书馆：50个信息结点。

网络中心设在教学楼三层，以教学楼为中心，用光纤连接其它三个建筑物，构成兴华职业技术学校校园网光纤主干。

软 件 学 院

校园网解决方案

专 业：

班 级：

学 号：

学生姓名：

授课教师：

2011年 11月 25日

目录

第一章 校园网背景 ................................................................................................................. 3

第二章 需求分析 ..................................................................................................................... 4

第三章 网络设计 ..................................................................................................................... 7

第四章 综合布线设计 ............................................................................................................. 9

第五章 设备清单 ................................................................................................................... 13

第六章 心得体会 ................................................................................................................... 14

中小型校园局域网的组建与实现

在当今数字化的时代，校园局域网对于学校的教学、管理和交流起着至关重要的作用。它不仅能够提高教学效率，方便师生获取信息，还能促进校园内的资源共享和协同工作。接下来，我们将详细探讨中小型校园局域网的组建与实现。

一、需求分析

在组建校园局域网之前，首先要进行全面的需求分析。这包括对学校规模、师生数量、教学和管理需求等方面的考虑。

对于一所中小型学校，可能有多个教学楼、办公楼、图书馆、实验室等场所。师生们需要能够在这些区域内便捷地访问互联网、共享教学资源、进行在线教学活动以及实现校内的信息交流。

教学方面，需要支持多媒体教学资源的传输，如高清视频、音频文件等，以满足现代化教学的需求。管理上，学校的行政办公系统、教务管理系统等也需要稳定高效的网络支持。

二、网络拓扑结构设计

根据需求分析，选择合适的网络拓扑结构是关键。常见的拓扑结构有星型、总线型和环型等。对于中小型校园局域网，星型拓扑结构通常是较为理想的选择。 在星型拓扑结构中，核心交换机位于中心位置，各个教学楼、办公楼等区域的接入交换机通过网线与核心交换机相连。这样的结构易于扩展和维护，当某个节点出现故障时，不会影响到整个网络的运行。

三、硬件设备选型

1、 交换机

根据学校的规模和网络流量需求，选择合适端口数量和性能的交换机。核心交换机应具备较高的背板带宽和处理能力，以确保数据的快速转发。接入交换机则要满足各个区域的终端设备接入需求。

2、 路由器

用于连接校园局域网与外部网络，实现互联网访问。选择具有稳定性能、良好安全防护功能的路由器。

3、 服务器

用于存储教学资源、运行学校的管理系统等。根据实际需求，可以选择文件服务器、数据库服务器等。

4、 网线

选择质量可靠的网线，如超五类或六类网线，以保证数据传输的稳定性和速度。

5、 无线设备

考虑到移动设备的使用需求，在适当的区域部署无线接入点（AP），实现无线网络覆盖。 四、IP 地址规划

【实验题目】：局域网的设计和组建

一、实验目的

1.了解局域网的基本特点

2.掌握局域网的规划及拓扑结构的绘制

3.利用网络设备组建一个小型局域网

二、实验原理

1.局域网

局域网是同一建筑、同一校园、方圆几公里远的地域内的专用网络。局域网通常用来连接公司办公室或企业内部的个人计算机和工作站，以共享软、硬件资源。美国电气和电子工程师协会（IEEE）局域网标准委员会员会曾提出局域网的一些具体特征：

1） 局域网在通信距离有一定的限制，一般在1~2Km的地域范围内。比如在一个办公楼内、一个学校等。

2） 较高传输率的物理通信信道也是局域网的一个主要特征，在广域网中用电话线连接的计算机一般也只有20~40Kpbs的速率。

3） 因为连接线路都比较短，中间几乎不会爱任何干扰，所以局域网还具有始终一致的低误码率。

4） 局域网一般是一个单位或部门专用的，所以管理起很方便。

5） 另外局域网的拓扑结构比较简单，所支持连接的计算机数量也是有限的。组网时也就相对很容易连接。

2.以太网技术

在所有网络中，关键的问题是：当信道的使用产生竞争时，如何分配信道的使用权。用来决定信道分配的协议属于数据链路层的子层，称作介质访问控制MAC(medium access control)子层。由于几乎所有的局域网都以多路复用信道作为通信的基础，而广域网中除卫星网以外，都采用点到点连接，所以MAC子层在局域网中尤其重要。

介质访问子层的中心论题是相互竞争的用户之间如何分配一个单独的信道。其分配方法有静态分配和动态分配两种。而所有传统的信道静态分配方法均不能有效地处理通信的突发性，所以我们必须采用信道动态分配。

3.网络的拓扑结构

(1).总线型

(2).星型

(3).环型

(4).网状型

4 网络的体系结构

网络通常按层或级的方式来组织，每一层都建立在它的下层之上。不同的网

络，层的名字、数量、内容和功能都不尽相同。但是每一层的目的都是向它的上一层提供服务，这一点是相同的。层和协议的集合被称为网络体系结构。作为具体的网络体系结构，当前重要的和使用广泛的网络体结构有OSI体系结构和TCP/IP体系结构。
