水池砼工程技术交底

1 钢筋混凝土水池施工技术交底

㈠、工程概况

本工程属于水处理站的单位工程，处理能力为10000t/d，包括1号水池，平面尺寸为4000mm×6000mm，基底标高为-3.60m，池壁顶标高2.90m，池底板与池壁均为350mm厚C25混凝土。2号水池平面尺寸为1000mm×15000mm，基底标高-4.10m，池壁顶标高1.20m，底板厚400mm，壁厚350mm，混凝土强度等级C25。3号水池平面尺寸5200mm×12000mm，基底标高-2.38m，池壁顶标高3.90m，混凝土底板厚400mm，池壁厚300mm，混凝土强度等级C25。4号水池平面尺寸5100mm×12000mm，底板标高-3.00，其他与3号水池同。5号水池为圆形水池，内径9000mm，基底标高-3.80m，池壁顶标高4.60m，池壁与底板均为300mm厚C20混凝土。6号水池平面尺寸为8200mm×12000mm，基底标高-2.80，池壁顶标高3.20m，底板与池壁均为400mm厚C25混凝土。以上水池均设100mm厚C10混凝土垫层，底板面、立壁内外均抹20mm厚1:2水泥砂浆防水层，立壁外刷聚氨酯涂膜防水处理。混凝土防渗标号设计要求达到B6以上。

（二）现场施工准备

1、材料

水泥：52.5普通硅酸盐水泥。

砂：中砂，含泥量不得大于3％。

石子：卵石，最大粒径不宜大于40mm、含泥量不大于1％、吸 2 水率不大于1.5％。

钢筋：须有出厂证明书和钢筋试验证明，性能指标符合规范规定。

聚氨酯：北京三原建筑粘合材料厂生产的聚氨酯防水材料，分甲、乙两组，分别用桶包装。

辅助材料包括以下几种：

磷酸或苯磺酰氯：作缓凝剂用。

二月桂酸二丁基锡；促凝剂。

二甲苯：清洗工具。

醋酸乙酯：清洗手上凝胶用。

107胶：修补基层用。

2、现场作业条件

⑴、完成灰土地基检查验收工作。

⑵、各项原材料需经检验，公司试验室已提交混凝土与砂浆配合比，其抗渗强度等级符合设计要求，并提高0.2MPa。

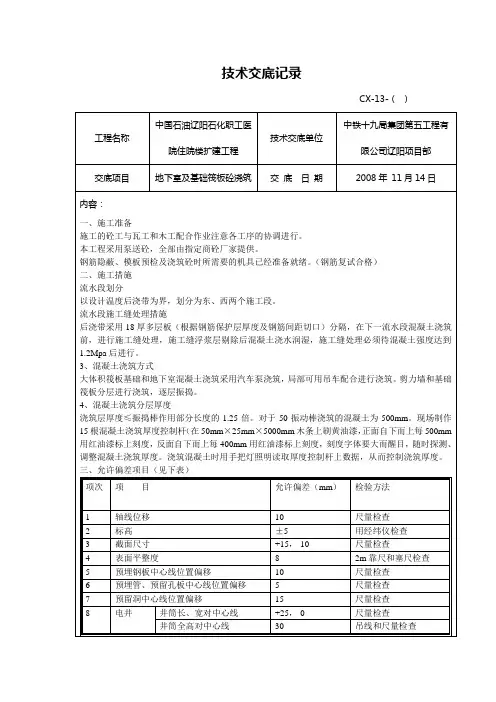

技术交底记录

CX-13-（ ）

工程名称 中国石油辽阳石化职工医院住院楼扩建工程 技术交底单位 中铁十九局集团第五工程有限公司辽阳项目部

交底项目 地下室及基础筏板砼浇筑 交 底 日 期 2008年 11月14日

内容：

一、施工准备

施工的砼工与瓦工和木工配合作业注意各工序的协调进行。

本工程采用泵送砼，全部由指定商砼厂家提供。

钢筋隐蔽、模板预检及浇筑砼时所需要的机具已经准备就绪。（钢筋复试合格）

二、施工措施

流水段划分

以设计温度后浇带为界，划分为东、西两个施工段。

流水段施工缝处理措施

后浇带采用18厚多层板（根据钢筋保护层厚度及钢筋间距切口）分隔，在下一流水段混凝土浇筑前，进行施工缝处理，施工缝浮浆层剔除后混凝土浇水润湿，施工缝处理必须待混凝土强度达到1.2Mpa后进行。

3、混凝土浇筑方式

大体积筏板基础和地下室混凝土浇筑采用汽车泵浇筑，局部可用吊车配合进行浇筑。剪力墙和基础筏板分层进行浇筑，逐层振捣。

4、混凝土浇筑分层厚度

浇筑层厚度≤振捣棒作用部分长度的1.25倍。对于50振动棒浇筑的混凝土为500mm。现场制作15根混凝土浇筑厚度控制杆（在50mm×25mm×5000mm木条上刷黄油漆，正面自下而上每500mm用红油漆标上刻度，反面自下而上每400mm用红油漆标上刻度，刻度字体要大而醒目，随时探测、调整混凝土浇筑厚度。浇筑混凝土时用手把灯照明读取厚度控制杆上数据，从而控制浇筑厚度。

三、允许偏差项目（见下表）

项次 项 目 允许偏差（mm） 检验方法

1 轴线位移 10 尺量检查

2 标高 ±5 用经纬仪检查

3 截面尺寸 +15，-10 尺量检查

4 表面平整度 8 2m靠尺和塞尺检查

5 预埋钢板中心线位置偏移 10 尺量检查

6 预埋管、预留孔板中心线位置偏移 5 尺量检查

技 术 交 底 单

施工单位： 江苏南通二建集团有限公司 填发日期： 年 月 日

工程名称 金桂德府小区 分项工程 混凝土分项工程

施工部位 5#—11#楼 接受交底人

交

底

内

容

交底内容：

混凝土浇筑技术交底

1、作业条件

（1）砼浇筑层段的模板、钢筋、预埋件及管线等全部安装完毕，模板内的杂物和钢筋油污等要清理

干净，模板的缝隙和孔洞已堵严。完成钢筋、模板的隐检、预检工作。

（2）砼泵车调试运转正常，骨料在泵管中流动不得有较大晃动，否则要立即进行加固泵管，浇筑砼

用的架子及马道已支搭完毕，并经检验合格。

（3）夜间施工配备好足够的夜间照明设备。砼浇筑时，要使砼浇筑移动方向与泵送方向相反，砼浇

筑过程中，只许拆除泵管，不得增设管段。

（4）砼在浇筑和运输过程中严禁加水。

（5）楼面标高已做好标记，施工过程中以标记为准，严格按照图纸板厚和标高浇筑砼。

2、混凝土的浇筑顺序应符合下列规定：

（1）、当采用输送管输送混凝土时应由远而近浇筑；

（2）、同一区域的混凝土应按先竖向结构后水平结构的顺序分层连续浇筑；

（3）、当不允许留施工缝时，区域之间上下层之间的混凝土浇筑间歇时间不得超过混凝土初凝时间；

（4）、当下层混凝土初凝后浇筑上层混凝土时应先按留施工缝的规定处理；

3、混凝土浇筑与振捣的一般要求：

（1）、混凝土自吊斗口下落的自由倾落高度不得超过2m，浇筑高度如超过3m时必须采取措施，用串桶或溜管等。

（2）、浇筑混凝土时应分段分层连续进行，浇筑层高度应根据砼供应能力，一次浇筑方量，砼初凝时间，结构特点、钢筋疏密综合考虑决定，一般为振捣器作用部分长度的1.25倍。混凝土浇筑分层厚度，宜为300～500mm。当水平结构的混凝土浇筑厚度超过500mm时，可按1：6～1：10坡度分层浇筑，且上层混凝土，应超前覆盖下层混凝土500mm以上。

技术交底记录

C2-1

工程名称 云溪九城住宅小区项目 交底部位 车库负二层12-16/S-AA墙柱梁板梯

分项工程名称 砼浇筑 日期 2016.1.4

交底内容：

一、 施工准备

（一） 主要机具

1、 插入式振捣器、铁抹子、铁锹、工程线、盒尺、扫把、钢刷子、地膜、毛毡、玻璃温度计等，振动棒事前调试

（二） 材料及施工准备

1、本次浇筑部位为云溪九城地下车库负二层12-16/S-AA轴墙、柱、梁、板、梯，人防区域板为C35p6；非人防区板为C35；柱C35，部分柱（3颗）为C40；柱帽与柱型号相同，浇筑至柱帽顶。

2、本次浇筑砼方量C35板、柱、墙为315m³，C40柱8m³，C35P6板200m³，总523m³。

3、所有机具均应在浇筑混凝土前进行检查调试。

（三） 施工条件

1、各种专业管线已验收完毕，钢筋隐蔽、模板验收已通过。

2、振动棒调试正常及备有一定的振捣棒。

3、检查墙、柱插筋位置、数量及模板接缝是否严密。

4、将板内铁丝、木屑、铁钉、铁锈、焊渣等清理干净。

5、预留测温孔。

二、 操作工艺

（一） 工艺流程

C40柱浇筑→C35柱浇筑→墙C35砼浇筑→C35板浇筑→C35p6板浇筑。

（二） 施工方法和技术要求

1）先浇筑同标号砂浆，严禁不铺开砂浆；

2）施工顺序：C40柱浇筑→C35柱浇筑→墙C35砼浇筑→C35板浇筑→C35p6技术交底记录

C2-1

工程名称 云溪九城住宅小区项目 交底部位 车库负二层12-16/S-AA墙柱梁板梯

分项工程名称 砼浇筑 日期 2016.1.4

板浇筑。

3）墙柱应分两层浇筑，应连续进行浇筑，间隔不应超过2小时，墙体不允许留竖向施工缝

4）浇筑时移动泵管过程中尽量避免产生落地灰，若有应随时清理；

5）在钢筋密集处或墙体交叉节点处要加强振捣，保证密实，严禁用振动棒直接作用在钢筋上，振动棒应快插慢拔；
