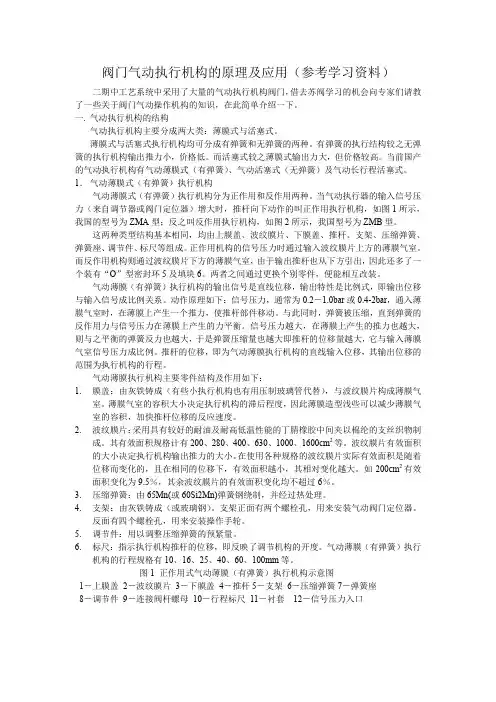

阀门气动执行机构的原理及应用（参考学习资料）

二期中工艺系统中采用了大量的气动执行机构阀门，借去苏阀学习的机会向专家们请教了一些关于阀门气动操作机构的知识，在此简单介绍一下。

一. 气动执行机构的结构

气动执行机构主要分成两大类：薄膜式与活塞式。

薄膜式与活塞式执行机构均可分成有弹簧和无弹簧的两种。有弹簧的执行结构较之无弹簧的执行机构输出推力小，价格低。而活塞式较之薄膜式输出力大，但价格较高。当前国产的气动执行机构有气动薄膜式（有弹簧）、气动活塞式（无弹簧）及气动长行程活塞式。

1． 气动薄膜式（有弹簧）执行机构

气动薄膜式（有弹簧）执行机构分为正作用和反作用两种。当气动执行器的输入信号压力（来自调节器或阀门定位器）增大时，推杆向下动作的叫正作用执行机构，如图1所示，我国的型号为ZMA型；反之叫反作用执行机构，如图2所示，我国型号为ZMB型。

这两种类型结构基本相同，均由上膜盖、波纹膜片、下膜盖、推杆、支架、压缩弹簧、弹簧座、调节件、标尺等组成。正作用机构的信号压力时通过输入波纹膜片上方的薄膜气室。而反作用机构则通过波纹膜片下方的薄膜气室，由于输出推杆也从下方引出，因此还多了一个装有“O”型密封环5及填块6。两者之间通过更换个别零件，便能相互改装。

气动薄膜（有弹簧）执行机构的输出信号是直线位移，输出特性是比例式，即输出位移与输入信号成比例关系。动作原理如下：信号压力，通常为0.2－1.0bar或0.4-2bar，通入薄膜气室时，在薄膜上产生一个推力，使推杆部件移动。与此同时，弹簧被压缩，直到弹簧的反作用力与信号压力在薄膜上产生的力平衡。信号压力越大，在薄膜上产生的推力也越大，则与之平衡的弹簧反力也越大，于是弹簧压缩量也越大即推杆的位移量越大，它与输入薄膜气室信号压力成比例。推杆的位移，即为气动薄膜执行机构的直线输入位移，其输出位移的范围为执行机构的行程。

气动薄膜执行机构主要零件结构及作用如下：

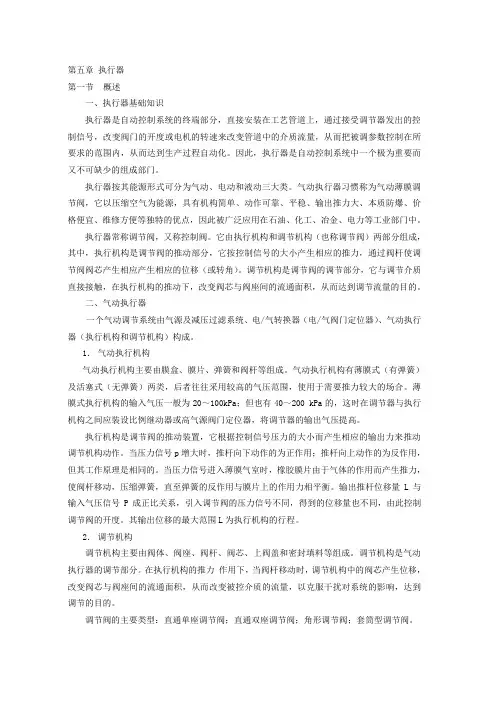

第五章 执行器

第一节 概述

一、执行器基础知识

执行器是自动控制系统的终端部分，直接安装在工艺管道上，通过接受调节器发出的控制信号，改变阀门的开度或电机的转速来改变管道中的介质流量，从而把被调参数控制在所要求的范围内，从而达到生产过程自动化。因此，执行器是自动控制系统中一个极为重要而又不可缺少的组成部门。

执行器按其能源形式可分为气动、电动和液动三大类。气动执行器习惯称为气动薄膜调节阀，它以压缩空气为能源，具有机构简单、动作可靠、平稳、输出推力大、本质防爆、价格便宜、维修方便等独特的优点，因此被广泛应用在石油、化工、冶金、电力等工业部门中。

执行器常称调节阀，又称控制阀。它由执行机构和调节机构（也称调节阀）两部分组成，其中，执行机构是调节阀的推动部分，它按控制信号的大小产生相应的推力，通过阀杆使调节阀阀芯产生相应产生相应的位移（或转角）。调节机构是调节阀的调节部分，它与调节介质直接接触，在执行机构的推动下，改变阀芯与阀座间的流通面积，从而达到调节流量的目的。

二、气动执行器

一个气动调节系统由气源及减压过滤系统、电/气转换器（电/气阀门定位器）、气动执行器（执行机构和调节机构）构成。

1． 气动执行机构

气动执行机构主要由膜盒、膜片、弹簧和阀杆等组成。气动执行机构有薄膜式（有弹簧）及活塞式（无弹簧）两类，后者往往采用较高的气压范围，使用于需要推力较大的场合。薄膜式执行机构的输入气压一般为20～100kPa；但也有40～200 kPa的，这时在调节器与执行机构之间应装设比例继动器或高气源阀门定位器，将调节器的输出气压提高。

执行机构是调节阀的推动装置，它根据控制信号压力的大小而产生相应的输出力来推动调节机构动作。当压力信号p增大时，推杆向下动作的为正作用；推杆向上动作的为反作用，但其工作原理是相同的。当压力信号进入薄膜气室时，橡胶膜片由于气体的作用而产生推力，使阀杆移动，压缩弹簧，直至弹簧的反作用与膜片上的作用力相平衡。输出推杆位移量L与输入气压信号P成正比关系，引入调节阀的压力信号不同，得到的位移量也不同，由此控制调节阀的开度。其输出位移的最大范围L为执行机构的行程。

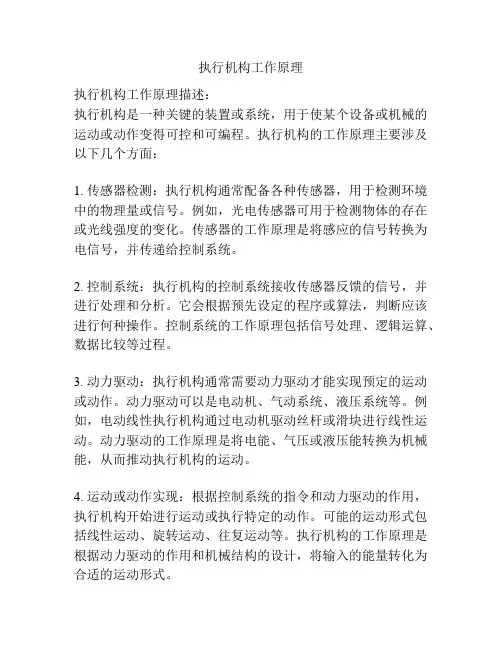

执行机构工作原理

执行机构工作原理描述：

执行机构是一种关键的装置或系统，用于使某个设备或机械的运动或动作变得可控和可编程。执行机构的工作原理主要涉及以下几个方面：

1. 传感器检测：执行机构通常配备各种传感器，用于检测环境中的物理量或信号。例如，光电传感器可用于检测物体的存在或光线强度的变化。传感器的工作原理是将感应的信号转换为电信号，并传递给控制系统。

2. 控制系统：执行机构的控制系统接收传感器反馈的信号，并进行处理和分析。它会根据预先设定的程序或算法，判断应该进行何种操作。控制系统的工作原理包括信号处理、逻辑运算、数据比较等过程。

3. 动力驱动：执行机构通常需要动力驱动才能实现预定的运动或动作。动力驱动可以是电动机、气动系统、液压系统等。例如，电动线性执行机构通过电动机驱动丝杆或滑块进行线性运动。动力驱动的工作原理是将电能、气压或液压能转换为机械能，从而推动执行机构的运动。

4. 运动或动作实现：根据控制系统的指令和动力驱动的作用，执行机构开始进行运动或执行特定的动作。可能的运动形式包括线性运动、旋转运动、往复运动等。执行机构的工作原理是根据动力驱动的作用和机械结构的设计，将输入的能量转化为合适的运动形式。

通过以上的工作原理，执行机构能够根据输入的信号或指令，实现各种复杂的运动和动作。它在许多领域都扮演着重要的角色，例如工业机械、自动化设备、机器人等。不同的执行机构具有不同的结构和工作原理，但总体上都需要传感器、控制系统、动力驱动和机械结构的协同工作，以实现预期的功能。

阀门执行机构分类

阀门执行机构是阀门的关键组成部分，它负责控制阀门的开启和关闭，以及调节介质的流量和压力。根据其工作原理和结构特点，阀门执行机构可以分为以下几类。

一、手动执行机构

手动执行机构是最简单、最常见的一种执行机构，它通过人工操作来控制阀门的开启和关闭。手动执行机构通常由手轮、手柄或手柄等组成，通过人工转动这些部件来实现阀门的操作。手动执行机构的优点是结构简单、操作方便，但缺点是操作力大、响应速度慢，适用于一些流量和压力要求不高的场合。

二、电动执行机构

电动执行机构是一种通过电动机驱动的执行机构，它可以实现对阀门的远程控制。电动执行机构通常由电动机、传动装置和控制电路等部分组成，通过电动机驱动传动装置来实现阀门的开启和关闭。电动执行机构的优点是操作力小、响应速度快、可实现远程控制，适用于一些流量和压力要求较高的场合。电动执行机构又可以分为直接电动执行机构和间接电动执行机构两种。

直接电动执行机构是一种将电动机直接与阀门连接的执行机构，通过电动机驱动阀门的开启和关闭。直接电动执行机构的优点是结构简单、响应速度快，但缺点是体积较大、对电源要求较高。

间接电动执行机构是一种通过传动装置将电动机与阀门连接的执行机构，通过电动机驱动传动装置来实现阀门的开启和关闭。间接电动执行机构的优点是体积较小、对电源要求较低，但缺点是响应速度相对较慢。

三、气动执行机构

气动执行机构是一种通过气源驱动的执行机构，它可以实现对阀门的远程控制。气动执行机构通常由气动缸、气源装置和控制电路等部分组成，通过气源驱动气动缸来实现阀门的开启和关闭。气动执行机构的优点是操作力小、响应速度快、可实现远程控制，适用于一些流量和压力要求较高的场合。

四、液动执行机构

液动执行机构是一种通过液压驱动的执行机构，它可以实现对阀门的远程控制。液动执行机构通常由液压缸、液源装置和控制电路等部分组成，通过液压驱动液压缸来实现阀门的开启和关闭。液动执行机构的优点是操作力大、响应速度快、可实现远程控制，适用于一些流量和压力要求较高的场合。
