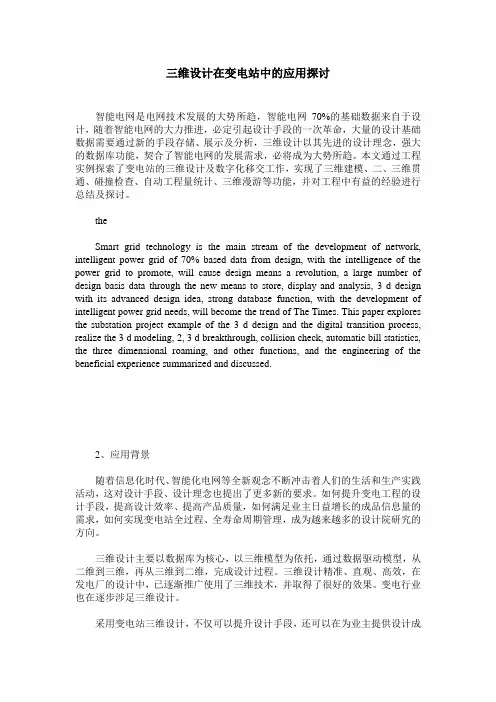

三维设计在变电站中的应用探讨
智能电网是电网技术发展的大势所趋，智能电网70%的基础数据来自于设计，随着智能电网的大力推进，必定引起设计手段的一次革命，大量的设计基础数据需要通过新的手段存储、展示及分析，三维设计以其先进的设计理念，强大的数据库功能，契合了智能电网的发展需求，必将成为大势所趋。本文通过工程实例探索了变电站的三维设计及数字化移交工作，实现了三维建模、二、三维贯通、碰撞检查、自动工程量统计、三维漫游等功能，并对工程中有益的经验进行总结及探讨。
the
Smart grid technology is the main stream of the development of network,
intelligent power grid of 70% based data from design, with the intelligence of the
power grid to promote, will cause design means a revolution, a large number of
design basis data through the new means to store, display and analysis, 3 d design
with its advanced design idea, strong database function, with the development of
intelligent power grid needs, will become the trend of The Times. This paper explores
the substation project example of the 3 d design and the digital transition process,
realize the 3 d modeling, 2, 3 d breakthrough, collision check, automatic bill statistics,
三维设计在输变电工程中的应用
摘要：输电线路工程正在大力推进三维数字化和智能电网的建设，实现对设备设施全寿命周期的管理。数字化技术以及基于模型定义（MBD，ModelBasedDefinition）技术促使现有的设计和工艺由二维向三维、由纸质向数字化、由离散向集成、结构化转变，这对设计、工艺等数据质量提出了更高的要求。通过对企业业务和三维数字化产品与工艺设计数据的研究，综合数字化系统和标准化建设，提出了数据质量的综合控制体系。规范了产品与工艺设计数据集及其检查要求，建立了数据的软件检测系统，运用结构化技术实现了数据规范性在设计和工艺软件中的自动保障。基于此，本文首先分析了输电三维数字化模型，接下来详细阐述了三维场景构建，最后对输电线路模型构建做具体论述，希望通过本文的分析研究，给行业内人士以借鉴和启发。
关键词：三维设计；输变电；工程；应用
引言
近年来，建筑信息模型化技术在建筑、水力、化工、石油等行业进入应用阶段，但在输电线路行业尚处于探索阶段。即使将BIM技术应用于实际工程，也仅作为辅助施工和加工的一种手段。为建设智能电网，输电线路行业正大力推进三维数字化设计，力求建立全线路完整的三维数字化模型，满足工程全寿命周期管理的需要。输电线路模型主要包括、基础、金具、绝缘子串、导地线等设备设施等，其三维数字化模型中包含了丰富的数据信息，既可表达外形等几何信息，又包含设备的属性信息以及与关联设备间的逻辑关联信息。基础、金具、绝缘子串和导地线因其部件少，形状特征可归纳提取，早已实现参数化建模。而输电铁塔因其具有塔型多样、结构布置形式种类多、零件数量巨大，多接身多接腿组合、挂点和塔脚局部构造复杂等特点，已成为输电线路三维数字化模型的关键。
1输电三维数字化模型
1.1单线简化模型
采用单线方式准确构建形成的杆塔模型，模型主体结构由杆件及杆件节点组成，同时包括杆件参数等设计信息。单线模型可以被赋予呼高、挂点位置、尺寸信息，满足电气设计和结构计算要求。
数字化三维设计在变电站设计工作中的运用
摘要：我国变电站设计工程发展史共经历了三个重要阶段:板图、计算机图纸和计算机辅助设计。信息技术的发展得到发展，计算机技术支持变电站设计的宽度和深度随波逐流而动。另一方面，工程模型中的二维模型逐渐转换为实体模型，而设计信息的传达更加方便，从而使多个平台之间的合作逐渐成为可能。最近随着科学技术的发展，三维数字设计技术逐渐应用于变电站设计工作。鉴于此，本文对数字化三维设计在变电站设计工作中的运用进行分析，以供参考。
关键词：数字化三维设计；变电站设计；运用
引言
变电站建设设计的所有阶段都已开始普及数字技术的使用，正在向更深更广的方向发展。项目的资产管理部门、建设部门和监督监督部门已经与数字设计结果集成，为了减少变电站建设信息不足导致的项目进度减少，必须与时俱进，整合现代新技术，实现资源整合能力提高，实现变电站建设的总体效率提高。不断增长的工程项目将是数据信息的集合，在现代行业中应用大量数据技术进行分析可以促进企业发展，了解企业管理层的内部资源组成，以及实时跟踪项目进度将发挥不可替代的作用。在未来的变电站设计工程中，数字三维设计将释放更大的发电空间，成为电力工程企业高效发展的新希望。
1三维数字化设计的内涵
3d数字设计技术是随着科学技术的快速发展而发展的一种新的尖端技术。三维数字设计是指合并不同时间调查的信息数据，挖掘相关数据，然后完成全面的数据分析。使用此技术，您可以快速传递相应的数据。在此基础上，详细说明了输变电工程三维设计的内容。以工程信息、地理信息数据收集为基础，综合应用三维建模技术和数字联合设计技术，使输变电站项目不仅能完成三维可视化设计，还能完成信息集成。
2三维设计评审系统的理论依据
2.1建筑信息模型
建筑信息模型是工程、建筑等领域使用的三维图像，是主要信息表达的计算机辅助设计工具，是将三维可视化技术应用于工程设计。模型存储了项目的许多几何结构信息、空间位置关系、地理周围的信息、建筑构件的数量和特性、每个部分的预算成本、材料库存和项目时间表。
三维数字化设计平台在输电线路工程中的运用
摘要：我国的地理环境具有一定的复杂性，因此输电线路工程设计人员应该根据施工现场的地理环境来设计施工。在不同的地理环境下选择不同的施工技术，可以间接提高输电线路施工的效率。在此基础上，探讨了三维数字化设计平台在输电线路工程中的应用，以供参考。
关键词：三维数字化设计平台；输电线路工程；运用
引言
随着数字仿真技术、模拟三维建模软件和平台(高性能计算硬件平台)的不断创新和发展，数字三维技术已开始应用于各个领域，发挥了非常重要的作用和价值。我国国家电网公司还开始将三维数字技术应用于各种电力项目，并对电网数字化进行研究，这些项目在建造全球数字变电站和智能电网方面取得了巨大成功，并已开始扩大规模电力系统数字化程度不断提高，三维数字设计技术将成为未来发展中电力改造工程设计的主流。
1我国输电线路工程设计的主要内容概述
目前，我国输电线路项目设计的主要内容包括接地技术、防雷措施和施工时间选择。下雨时电线如果不能很好地抵御闪电，很可能会受到闪电的袭击，造成电线损坏，甚至对人们的安全构成严重威胁。输电线路遭受雷击后很有可能引发触发事故，人们的生活和企业的生产都会受到影响，最终会造成巨大损失。因此，发电机组在建设输电线路时必须对输电线路采取防雷措施。目前最常见的防雷方法是通过设置防雷线分散配电，这实际上可以减少整个塔的电流，从而使司机能够避免闪电的影响，并提高输电线路施工的安全性能。在设计输电线路项目时，应注意接地工作的重要性，这可以有效地减少雷击对输电线路的不利影响，降低雷电引发触发故障的可能性，从而保证输电线路项目的质量和安全天气条件对输电线路项目的实施有很大影响，恶劣天气或高温天气对输电线路项目的实施极为不利，工作人员实施项目的风险指数很高。理想的时间可以用更少的资源做更多的事情，提高输电线路建设的安全性。因此，输电线路的设计应侧重于天气研究，有关人员应收集完整的信息，如对施工现场的气象观测、对施工现场的气候条件、施工环境和特点的详细研究和了解。
