建筑物防雷设计规范

建筑物防雷技术规范

一、前言

建筑物防雷技术规范是指在建筑物的设计、施工和使用过程中，为了保护建筑物及其内部设备免受雷击的损害，所制定的技术规范。本规程旨在规范建筑物防雷技术的设计、施工和检验等方面，为建筑物的安全运行提供技术保障。

二、建筑物防雷设计

1、防雷装置的选型

在建筑物防雷设计中，应根据建筑物的高度、形状、地质条件、周围环境等因素，选择适合的防雷装置。通常可选用避雷针、避雷网、接地装置、防雷带等防雷装置，其选型应符合国家相关标准。

2、防雷装置的布设

防雷装置的布设应考虑建筑物的结构、形状、高度等因素，尽可能地覆盖建筑物的各个部位。避雷针应安装在建筑物的最高点，避雷网应布设在建筑物外墙和屋顶上，接地装置应设置在建筑物的地下室或地面上，防雷带应安装在建筑物的墙体、屋顶、地面等易受雷击的部位。

3、接地系统的设计

接地系统是建筑物防雷系统中最重要的组成部分，其设计应符合国家相关标准。接地系统的设计应考虑建筑物的结构、用途、地质条件等因素，接地电阻应控制在一定的范围内。接地系统的施工应符合国家相关标准，接地电阻应在规定的时间内检测，确保其符合要求。

三、建筑物防雷施工

1、防雷装置的安装

防雷装置的安装应按照设计要求进行，施工前应制定详细的施工方案，并进行预埋件的安装和质量检查。避雷针、避雷网等防雷装置的安装应符合国家相关标准，施工现场应按照安全生产的要求进行安全防护。

2、接地系统的施工

接地系统的施工应符合国家相关标准，施工前应制定详细的施工方案，并进行预埋件的安装和质量检查。接地电阻应在规定的时间内检测，确保其符合要求。

四、建筑物防雷检验

1、防雷装置的检验

防雷装置的检验应在安装完成后进行。检验内容包括防雷装置的型号、规格、数量、布设位置、固定方式等是否符合设计要求，避雷针、避雷网等防雷装置的绝缘电阻、接地电阻是否符合要求等。

2、接地系统的检验

接地系统的检验应在施工完成后进行。检验内容包括接地电阻是否符合设计要求、接地导体是否符合国家相关标准、接地装置的接地电阻是否符合要求等。

1 中华人民共和国国家标准建筑物防雷设计规范(GB

50057-94)

第一章 总 则

第1.0.1条为使建筑物(含构筑物,下同)防雷设计因地制宜地采取防雷指施,防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失,做到安全可靠、技术先进、经济合理,制定本规范。

第1.0.2条本规范适用于新建建筑物的防雷设计。

本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。

第1.0.3条建筑物防雷设计,应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上,详细研究防雷装置的形式及其布置.

第1.0.4条建筑物防雷设计除应执行本规范的规定外,尚应符合国家现行有关标准和规范的规定。

第二章 建筑物的防雷分类

第2.0.1条 建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果,按防雷要求分为三类。

策2.0.2条 遇下列情况之一时,应划为第一类防雷建筑物：

一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者。

二、具有0区或10区爆炸危险环境的建筑物。

三、具有1区爆炸危险环境的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者。

第2.0.3条 遇下列情况之一时,应划为第二类防雷建筑物：

一、国家级重点文物保护的建筑物。

二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。

1 三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子没备的建筑物。

四、制造、使用或贮存爆炸物质的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和

人身伤亡者。

五、具有1区爆炸危险环境的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。

六、具有2区或11区爆炸危险环境的建筑物。

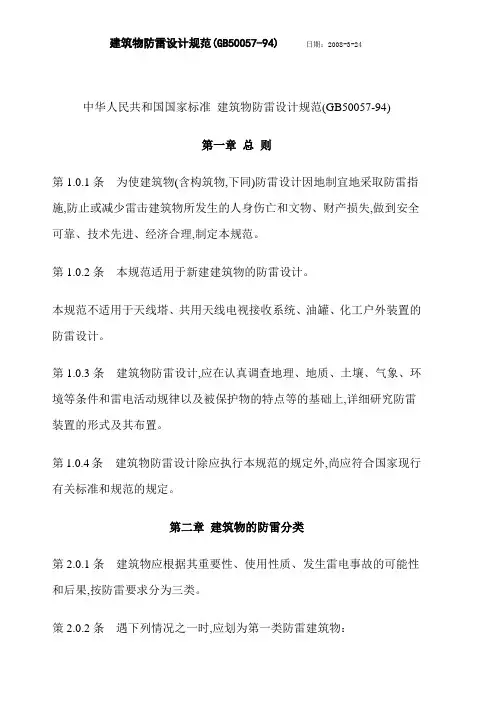

建筑物防雷设计规范(GB50057-94) 日期：2008-3-24

中华人民共和国国家标准 建筑物防雷设计规范(GB50057-94)

第一章 总 则

第1.0.1条 为使建筑物(含构筑物,下同)防雷设计因地制宜地采取防雷指施,防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失,做到安全可靠、技术先进、经济合理,制定本规范。

第1.0.2条 本规范适用于新建建筑物的防雷设计。

本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。

第1.0.3条 建筑物防雷设计,应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上,详细研究防雷装置的形式及其布置。

第1.0.4条 建筑物防雷设计除应执行本规范的规定外,尚应符合国家现行有关标准和规范的规定。

第二章 建筑物的防雷分类

第2.0.1条 建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果,按防雷要求分为三类。

策2.0.2条 遇下列情况之一时,应划为第一类防雷建筑物： 一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物,因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。

二、具有0区或10区爆炸危险环境的建筑物。

三、具有1区爆炸危险环境的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者。

第2.0.3条 遇下列情况之一时,应划为第二类防雷建筑物：

一、国家级重点文物保护的建筑物。

二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。

三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子没备的建筑物。

四、制造、使用或贮存爆炸物质的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。

五、具有1区爆炸危险环境的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。

建筑物防雷技术规程

一、前言

建筑物防雷技术是一项重要的安全工程，对于保障建筑物及其内部设备的安全运行具有重要意义。本规程旨在规范建筑物防雷技术的实施，提高建筑物防雷技术的水平，确保建筑物的安全运行。

二、设计要求

1、建筑物防雷设计应符合国家和地方有关规定和标准要求。

2、建筑物防雷系统应考虑到建筑物的使用性质、高度、地形等因素，合理确定防雷系统的类型和规模。

3、建筑物防雷系统的设计应考虑到建筑物内部设备的构造、故障率和安全系数等因素，合理确定防雷系统的接地电阻值。

4、建筑物防雷系统的接地电阻值应符合国家和地方有关规定和标准要求。

5、建筑物防雷系统应采用优质的材料和设备，保证系统的可靠性和耐久性。

三、建筑物防雷系统的构成

1、防雷接地系统

防雷接地系统是防雷系统的重要组成部分，其作用是将建筑物内部设备与大地连接，以达到防雷的目的。防雷接地系统应采用低电阻值、大面积的接地网。

2、避雷装置

避雷装置是防止建筑物遭受雷击的主要设备，其作用是将雷电流引至大地，以保护建筑物及其内部设备不受损伤。避雷装置应符合国家和地方有关规定和标准要求。

3、接闪器

接闪器是防止建筑物内部设备受到雷击的重要设备，其作用是将雷电流引入大地，以保护建筑物内部设备不受损伤。接闪器应根据建筑物内部设备的特点和使用要求进行选型。

4、接地引线

接地引线是连接避雷装置、接闪器和防雷接地网的重要部件，其作用是将雷电流引入大地，以保护建筑物及其内部设备不受损伤。接地引线应采用优质的材料和设备，保证其可靠性和耐久性。

四、施工要求

1、施工前应制定详细的施工方案和施工组织设计，明确施工任务、施工流程和施工要求。

2、施工现场应设置明显的安全警示标志，确保施工安全。

3、施工现场应做好防雷接地系统的施工，保证防雷接地系统的接地电阻值符合要求。

4、施工现场应做好避雷装置和接闪器的安装，保证其符合国家和地方有关规定和标准要求。

5、施工现场应做好接地引线的安装，保证其与防雷接地网的连接可靠。 6、施工结束后应进行验收，确保防雷系统的质量和安全性。
