方向电流保护

电流保护和方向性电流保护前言在电路设计中，为了保证电路的安全性和稳定性，电流保护是至关重要的。

电流保护的作用是在电路中的温度和电压超过规定范围时，自动断开电路，以保护电路和电子元件的安全。

而方向性电流保护则是扩展了电流保护的概念，它主要是保护电路中不希望发生反向电流的器件，避免其中的基极被反向激活，并对保护的结果进行非对称的判断。

电流保护电流保护的作用是当电路中所承受的电流超过所允许的最大值时，安全地切断电路，以避免电路受到不可逆的伤害。

电流保护的原理是利用响应电路的电阻特性，产生一定的热量，当电流超过一定范围时，就会将热量转换成温度将电路断开，以达到保护的目的。

电流保护器的分类电流保护器根据其保护范围的不同可分为两种类型：通用电流保护器和专用电流保护器。

通用电流保护器的作用范围比较广泛，它适用于各种类型的电子电路中，其保护范围为0.5A至30A。

专用电流保护器的作用范围比较局限，它主要是针对一些特定的电子器件，如半导体电源等。

其保护范围为0.01A至2A。

电流保护器的保护方式可以分为以下几种：1.热联保护热联保护是指利用热电效应，将电路中消耗的热量和电流值进行比较，当电流值超过保护范围时，就会产生过高的温度，触发热敏保护器，切断电路，保护电路和元器件。

这种保护方式主要应用于回路和电路板和其它电子设备中。

2.电磁式保护电磁式保护是指利用电流在线圈中产生的磁场和电磁绕组的相互作用，当电流超过保护范围时，磁场会引起保护线圈的动作，打开断路器，切断电路。

这种保护方式主要应用于动力电路、电力电路和自动化设备中。

3.脱扣式保护脱扣式保护是指保护器不采用导电保护方式，而是采用非导电保护方式，如磁性断路器和热敏断路器等。

这种保护方式一般应用于低、中、高压电力系统中。

方向性电流保护方向性电流保护主要是针对电路中不希望发生反向电流的装置，比如半导体器件、电极、接头等，它主要是保护这些器件不被反向激活，保证其正常工作和使用寿命。

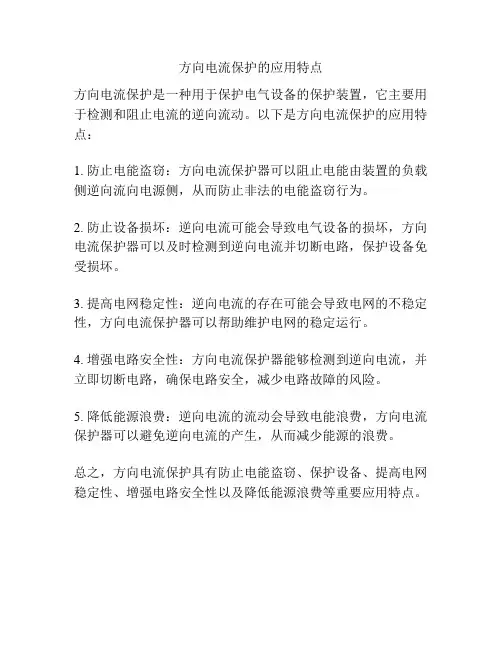

方向电流保护的应用特点
方向电流保护是一种用于保护电气设备的保护装置，它主要用于检测和阻止电流的逆向流动。

以下是方向电流保护的应用特点：
1. 防止电能盗窃：方向电流保护器可以阻止电能由装置的负载侧逆向流向电源侧，从而防止非法的电能盗窃行为。

2. 防止设备损坏：逆向电流可能会导致电气设备的损坏，方向电流保护器可以及时检测到逆向电流并切断电路，保护设备免受损坏。

3. 提高电网稳定性：逆向电流的存在可能会导致电网的不稳定性，方向电流保护器可以帮助维护电网的稳定运行。

4. 增强电路安全性：方向电流保护器能够检测到逆向电流，并立即切断电路，确保电路安全，减少电路故障的风险。

5. 降低能源浪费：逆向电流的流动会导致电能浪费，方向电流保护器可以避免逆向电流的产生，从而减少能源的浪费。

总之，方向电流保护具有防止电能盗窃、保护设备、提高电网稳定性、增强电路安全性以及降低能源浪费等重要应用特点。

方向电流保护的基本原理咱先说说电流保护。

电流保护其实就是根据电路里电流的大小来判断是不是出问题了。

你想啊，正常的时候电流就该在一个合适的范围里溜达，就像人正常走路速度是有个大概范围的。

要是电流突然变得老大或者老小，那可能就是电路里有啥故障了，比如说短路了电流就会突然变得特别大，像洪水猛兽一样。

这时候电流保护就该发挥作用啦，它就像个小警察，发现电流不正常就赶紧采取措施，比如切断电路，不让故障进一步扩大。

但是呢，单纯的电流保护有时候会有点迷糊。

为啥这么说呢？因为在一些复杂的电网里，电流的变化可能不是那么单纯的因为故障。

比如说有一些电流的分流啊之类的情况。

这时候就需要方向电流保护来帮忙啦。

方向电流保护呢，它除了看电流大小，还会看电流的方向。

这就好比小卫士不仅要看进来的人数量对不对，还要看这些人是从哪个方向来的。

在电路里，电流是有它正常的流向的。

当有故障的时候，电流的流向可能就会发生变化。

比如说在一条线路的某一处发生了短路故障，正常情况下电流从电源流向负载，这时候故障点就像个大磁铁，把电流吸引得往它那儿跑，电流的方向就改变了。

方向电流保护装置就能敏锐地察觉到这个电流方向的变化。

它里面有一些特殊的元件，就像小触角一样，能感受电流的方向。

如果电流的方向不符合正常的运行情况，再加上电流大小也不正常，那这个保护装置就会判定是发生了故障，然后果断地采取行动，比如把故障线路给断开，保护其他正常的线路和设备。

你可以想象成一个大的电路家族，每个线路都是家族里的一员。

方向电流保护就像是家族里的智慧长者，它时刻盯着电流这个小家伙的一举一动，既看它的数量，又看它的走向。

要是电流这个小家伙调皮捣蛋，乱跑乱闯，不符合家族的规矩，智慧长者就会出手，把这个捣乱的线路隔离开，让整个电路家族继续平稳地运行下去。

而且啊，方向电流保护还很有团队精神呢。

在一个大的电网里，有很多个方向电流保护装置分布在不同的地方。

它们就像一群小伙伴，各自守护着自己的小地盘。

方向电流保护及功率方向继电器前言在电路中，一些较大的电流很容易引起故障或损坏。

为了保护电路和设备的安全，我们需要使用电流保护来限制电流大小。

而功率方向继电器可以在电路中实现控制电流的方向，以及对反向电压的保护。

方向电流保护方向电流保护是通过检测电流方向来限制电流大小的一种方法。

当电流方向与允许的方向相同，电路可以正常工作。

但是，如果电流方向与不允许的方向相同，方向电流保护会自动切断电流，以降低电路中的电流大小，保护电路和设备的安全。

方向电流保护通常是通过两种方法实现的：基于磁场的检测和基于电位差的检测。

基于磁场的检测基于磁场的检测依靠一个稳定的磁场和一个铁芯来检测电流方向。

当电流流经铁芯时，会产生一个磁场，方向电流保护通过检测这个磁场的方向来判断电流方向。

如果电流方向与充许的方向相反，方向电流保护会切断电路。

由于基于磁场的检测需要一个铁芯，因此它对于高频电路不太适用，因为铁芯会对高频信号产生损耗。

基于电位差的检测基于电位差的检测依靠一个差动电容来检测电流方向。

当电流流经一个差动电容时，会产生一个电位差，方向电流保护通过检测这个电位差的方向来判断电流方向。

如果电流方向与允许的方向相反，方向电流保护会切断电路。

基于电位差的检测对于高频电路更加适合，因为它不需要铁芯。

功率方向继电器功率方向继电器常用于控制电源或负载的正反向控制，以及对反向电压的保护。

功率方向继电器可以实现控制电流的方向，使电流只流向正方向，同时阻止反向电压的传播。

功率方向继电器有两种主要类型：机械式和电子式。

机械式功率方向继电器机械式功率方向继电器使用一个机械可控开关来实现正反向控制。

当控制信号引脚的电压高于某个门槛电压时，机械可控开关会切换到正向模式，使电流只能流向正向；当控制信号引脚的电压低于某个门槛电压时，机械可控开关会切换到反向模式，使电流只能流向反向。

机械式功率方向继电器适用于一些大型负载电路，但是它有一些缺点：继电器内部的机械可控开关会产生电磁干扰和噪声，同时机械可控开关的寿命有限。

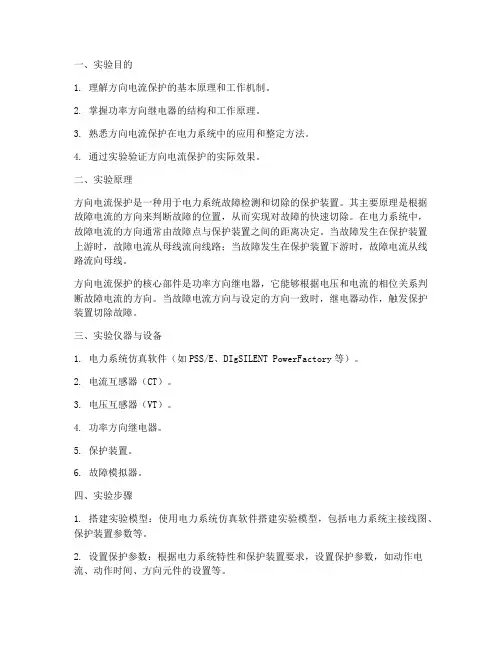

一、实验目的1. 理解方向电流保护的基本原理和工作机制。

2. 掌握功率方向继电器的结构和工作原理。

3. 熟悉方向电流保护在电力系统中的应用和整定方法。

4. 通过实验验证方向电流保护的实际效果。

二、实验原理方向电流保护是一种用于电力系统故障检测和切除的保护装置。

其主要原理是根据故障电流的方向来判断故障的位置，从而实现对故障的快速切除。

在电力系统中，故障电流的方向通常由故障点与保护装置之间的距离决定。

当故障发生在保护装置上游时，故障电流从母线流向线路；当故障发生在保护装置下游时，故障电流从线路流向母线。

方向电流保护的核心部件是功率方向继电器，它能够根据电压和电流的相位关系判断故障电流的方向。

当故障电流方向与设定的方向一致时，继电器动作，触发保护装置切除故障。

三、实验仪器与设备1. 电力系统仿真软件（如PSS/E、DIgSILENT PowerFactory等）。

2. 电流互感器（CT）。

3. 电压互感器（VT）。

4. 功率方向继电器。

5. 保护装置。

6. 故障模拟器。

四、实验步骤1. 搭建实验模型：使用电力系统仿真软件搭建实验模型，包括电力系统主接线图、保护装置参数等。

2. 设置保护参数：根据电力系统特性和保护装置要求，设置保护参数，如动作电流、动作时间、方向元件的设置等。

3. 模拟故障：使用故障模拟器模拟不同类型的故障，如单相接地故障、两相短路故障等。

4. 观察保护动作：观察保护装置的动作情况，记录保护动作时间、动作电流等参数。

5. 分析实验结果：分析实验数据，验证方向电流保护的实际效果。

五、实验结果与分析1. 故障电流方向判断：实验结果表明，方向电流保护能够准确判断故障电流的方向，从而实现对故障的快速切除。

2. 保护动作时间：实验结果表明，方向电流保护的动作时间符合预期，能够满足电力系统对保护响应速度的要求。

3. 保护装置的可靠性：实验结果表明，保护装置在故障发生时能够可靠动作，切除故障，保护电力系统的安全稳定运行。

方向电流保护的整定方向电流爱护的整定有两个方面的内容：一是电流部分的整定，即动作电流、动作时间与灵敏度的校验；二是方向元件是否需要装设（投入）。

1.电流部分的整定对于其中电流部分的整定，其原则与前述的三段式电流爱护整定原则基本相同。

不同的是与相邻爱护的定值协作时，只需要与相邻的同方向爱护的定值进行协作。

在两端供电或单电源环形网络中，Ⅰ段、Ⅰ段电流部分的整定计算可根据一般的不带方向的电流Ⅰ段、Ⅰ段整定计算原则进行。

而第Ⅰ段整定原则如下：①Ⅰ段爱护动作电流Ⅰ段动作电流需躲过被爱护线路的最大负荷电流，即：其中IL.max为考虑故障切除后电动机自启动的最大负荷电流。

Ⅰ段动作电流还需要躲过非故障相的电流Iunf，即：在小接地电流电网中，非故障相电流为负荷电流，只需根据式进行整定对于大电流接地系统，非故障相电流除了负荷电流IL外，还包括零序电流I0，则根据下式整定动作电流：式中K为非故障相中的零序电流与故障相电流的比例系数，明显，对于单相接地故障K为1/3。

②Ⅰ段爱护动作时间方向电流爱护Ⅰ段动作时间根据同方向阶梯原则整定，即前一段线路爱护的爱护动作时间比同方向后一段线路爱护的动作时间长。

③爱护的灵敏度协作方向电流爱护的灵敏度，主要由电流元件打算，其电流元件的灵敏度校验方法与不带方向性的电流爱护相同。

对于方向元件，一般由于方向元件的灵敏度较高，故不需要校验灵敏度。

如上图所示电网为例来说明方向过流爱护的整定。

在图中标明白各个爱护的动作方向，其中1、3、5、7为动作方向相同的一组爱护，即同方向爱护，2、4、6、8为同方向爱护，于是它们的动作电流、动作时间的协作关系应为：2.方向元件的装设Ⅰ段动作电流大于其反方向母线短路时的电流，不需要装设方向元件；Ⅰ段动作电流大于其同一母线反方向爱护的Ⅰ段动作电流时，不需要装设方向元件；对装设在同一母线两侧的Ⅰ段来说，动作时间最长的，不需要装设方向元件；除此以外反向故障时有故障电流流过的爱护必需装设方向元件。

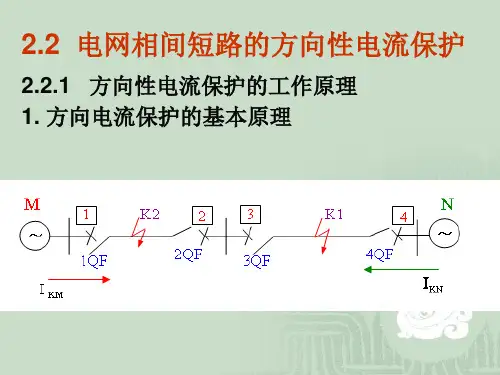

一、方向性电流保护的工作原理1、1、问题的提出2.解决办法d1点短路：保护1的短路功率由线路指向母线，保护6的短路功率由母线指向线路。

d2点短路：保护1的短路功率由母线指向线路，保护6的短路功率由线路指向母线。

利用这个特点可构成一种保护，这种保护要求：凡是流过保护的短路功率是由母线指向线路时（正），保护就起动；凡是流过保护的短路功率是由线路指向母线时（负），保护就不起动。

d1点短路：保护2、3、6、7、起动，根据阶梯时限原则t2 ＜t3，t6 ＜t7 ,保护2和6动作，保护3、7返回，从而保证有选择地切除故障d2点短路：保护1、2、3、7起动，t1 ＜t2 ＜t3 ，故保护1和7起动，保护2、3返回，判断短路功率方向，一般采用功率方向继电器。

d1 点短路时：Pd1 =UId1 cos ϕ1 为正值，功率方向继电器动作。

d2 点短路时：Pd2 =UId2 cos ϕ 2 为负值，功率方向继电器不动作。

式中ϕ为电压U与电流I之间的夹角3.方向过电流保护方向过电流保护:增加了功率方向元件的过电流保护。

即是利用功率方向元件与过电流保护配合使用的一种保护装置，其原理接线图下图所示。

二. 整流型功率方向继电器 组成：电压形成回路、比较回路、执行元件1. 电压形成回路电压形成回路把输入的交流电压或电流以及它们的相位，经过小型中间变压器或电抗变压器转换成便于测量的电压，该电压经整流滤波后变成与变流量成正比的直流电压，然后送到比较回路进行比较，以确定继电器是否动作，最后由执行元件表示继电器的工作状态（动作或返回）。

（1）、电抗变换器（TX ）作用：将输入的一次侧较大电流量按比例地变换成二次侧的较低电压U2 。

k j j I e I K U ϕ..=2（2）电压变换器（TM ）作用：将一次侧的强电压成比例地变换成二次侧的弱电压。

式中 KU 为电压变换器的变换系数。

a.相位比较式：设以电网对地电压为基准且为正，电流由母线流向线路为电流的正方向。
