【 例3 一1 】某通信系统发送部分框图如图3 一9 ( a )所示，其中载频3c,1mt和2mt是要传送的两个基带调制信号，它们的频谱如图3 一9
( b )所示。
( 1 )写出合成信号m ( t )的频谱表达式，并画出其频谱图。
( 2 )写出已调波s( t )的频域表达式，并画出其频谱图。
( 3 )画出从s( t )得到1mt和2mt的解调框图。
解：( 1 )由图3 一9 ( a )知：12cos2mtmtmtt
其对应的频谱表达式为1221222MMMM
频谱图如图3-10（a ）所示。
( 2 )由图3 一9 ( a )知
1212122coscos2coscoscos2cos11coscos(2)cos(2)22cccccccstmttmtmtttmttmtttmttmttmtt
s( t )频谱表达式为 11222212122224ccccccSMMMMMM
其频谱图如图3-10 ( b )所示。
( 3 )解调框图如图3-11 所示。
【 例3 一2 】图3 一12 是对DSB 信号进行相干解调的框图。图中n ( t )是均值为O 、双边功率谱密度为n 0／2 的加性高斯白噪声，本地恢复的载波和发送载波有固定的相位差。求该系统的输出信噪比。
解：( 1 )求输出信号的功率0S
经乘法器输出的信号分量为
cos2cos()[cos(2)cos]cccmtttmtt

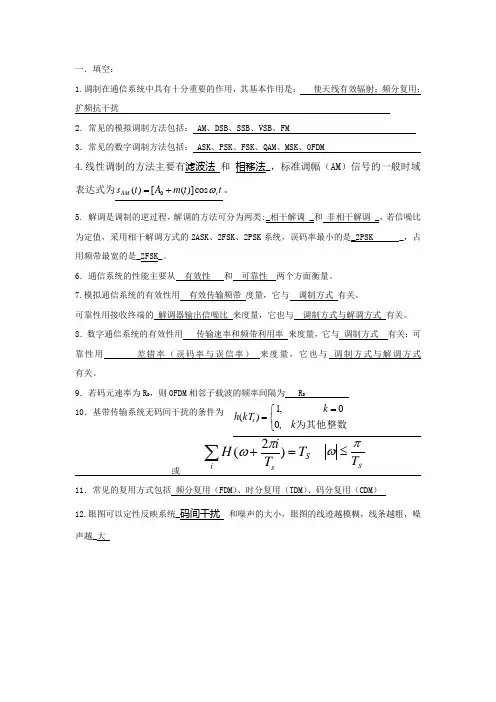

一．填空：
1.调制在通信系统中具有十分重要的作用，其基本作用是： 使天线有效辐射；频分复用；扩频抗干扰
2．常见的模拟调制方法包括： AM、DSB、SSB、VSB、FM
3．常见的数字调制方法包括： ASK、PSK、FSK、QAM、MSK、OFDM
4.线性调制的方法主要有滤波法 和 相移法_，标准调幅（AM）信号的一般时域表达式为0()[()]cosAMcstAmtt。
5. 解调是调制的逆过程，解调的方法可分为两类:_相干解调 _和 非相干解调 _，若信噪比为定值，采用相干解调方式的2ASK、2FSK、2PSK系统，误码率最小的是_2PSK _，占用频带最宽的是_2FSK_。
6．通信系统的性能主要从 有效性 和 可靠性 两个方面衡量。
7.模拟通信系统的有效性用 有效传输频带 度量，它与 调制方式 有关。
可靠性用接收终端的 解调器输出信噪比 来度量，它也与 调制方式与解调方式 有关。
8．数字通信系统的有效性用 传输速率和频带利用率 来度量，它与 调制方式 有关；可靠性用 差错率（误码率与误信率） 来度量，它也与 调制方式与解调方式
有关。
9．若码元速率为RB，则OFDM相邻子载波的频率间隔为 RB
10．基带传输系统无码间干扰的条件为
或
11．常见的复用方式包括 频分复用（FDM）、时分复用（TDM）、码分复用（CDM）
通信原理复习题
第一章 绪论
重要概念：
1、通信的目的：就是传递消息。
2、通信的定义：
利用电子等技术手段，借助电信号（含光信号）实现从一地向另一地进行消息的有效传递称为通信。
3、通信系统模型：
信源：原始信号的来源，其作用是将消息转换成相应的电信号。
发送设备：对原始电信号（基带信号）进行各种处理和变换，使它变成适合于信道中传输的形式。
信道：是指传输信号的物理媒质。
接收设备：任务是从带有干扰的接收信号中恢复出相应的原始电信号。
信宿：将复原的原始电信号转换成相应的消息。
4、模拟信号：信号参量的取值是连续的或无穷多个值，且直接与消息相对应的信号，例如语音信号。
数字信号：信号参量只能取有限个值，并常常不直接与消息向对应的信号。
它们都有可能是连续信号或离散信号。
5、通信系统的分类
按调制方式分类：基带传输系统和带通（调制）传输系统
按信号特征分类：模拟通信系统和数字通信系统
按传输媒介分类：有线通信系统和无线通信系统
6、通信方式：
按传输方向：单工、半双工和全双工通信
按码元排列方式：并行传输和串行传输
7、信息与消息：
消息：通信系统中传送的对象。
信息：消息中包含的抽象的、本质的内容。
消息所表达的事件越不可能发生，信息量就越大。
8、信息量计算公式：
)(log)(1logxpxpIaa
平均信息量（信息熵）的计算公式：
典型例题：
例：设有四个信息A、B、C、D分别以概率1/4、1/8、1/8、1/2传送，每个消息出现是相互独立的，其平均住处量H=___________。
通信系统的评价：有效性和可靠性。
模拟系统的评价：有效带宽和信噪比；
南京工程学院备课稿纸
第1章 绪论 1
第1章 绪 论
1.1 引 言
信息科学技术迅猛发展，在社会各个领域得到越来越广泛的应用。这种发展的动因和显著特点之一是计算机技术和数字通信技术的快速发展以及计算机网络与通信网的相互融合，使得因特网迅速发展，并从有线扩展到无线。
各种类型的数字通信网是因特网的载体。
数据通信是计算机和通信这两种技术的相互渗透和相互结合的产物。
有关数字通信的研究主要是从网络的物理层研究数字信号的传输机理及其可靠性和有效性，为建立高可靠的、高效的因特网提供坚实的物理基础。
现代通信系统几乎采用的都是数字通信技术，所以，较多地讲授数字通信原理。
1.2 通信的定义
一般的说：通信是指由一地向另一地进行消息的有效传递。
应用例子：古代的有烽火台、邮递；近代的有信号灯、电话、网络等。
由于电、光传递信息快、准确可靠，这类传递信息方式称为“电信”，电信已习惯指通信。
1.3 通信系统的组成
1. 通信系统模型
通信例子：电报、电话、可视电话、广播、电视、雷达、遥测遥控系统等。
通信系统用图加以抽象概括：
信息源：把各种可能消息转换成原始电信号。如麦克风。
发送设备：将原始电信号变换成利于在信道传输的信号。广播电台、电视发射塔、计算机COM口。
信道：信号传输通道。如自由空间、导线。
接收设备：从接收信号恢复相应的原始信号。收音机、电视机。
受信者：将原始电信号转换成消息。喇叭、TV显象管、显示器。
噪声源：信道中噪声以及分散在通信系统其它各处的噪声集中表示。
通信原理的讨论是围绕着通信系统的模型展开的。
关于模型：
将研究的问题抽象成模型再研究是科学研究的一般方法。
在“物理” 课程中，研究物体的运动速度是先将物体抽象成一个质点或者刚体，然后再建立数学模型。
在“电路”课程中，正弦电压源信号是一种基本的数学模型。
