自制电视天线详细教程

  • 格式：docx
  • 大小：36.78 KB
  • 文档页数：2

自制电视天线详细教程

制作自制电视天线并不复杂，以下是一份详细的教程，让您可以在家中制作出高质量的天线。

材料：

1. 1根电缆：推荐使用75欧姆的同轴电缆，长度约为1.5米。

2. 1个电缆头：使用与电视机连接的合适电缆头。

3. 1个木制或塑料的基座：用于固定天线。

4. 2个螺钉和螺母：用于固定电缆头和电缆。

工具：

1. 剥线钳：用于剥开电缆外层绝缘层。

2. 扳手：用于拧紧螺钉和螺母。

3. 尖嘴钳：用于固定电缆头。

步骤：

1. 首先，将电缆的一端用剥线钳剥开绝缘层，露出内部的导线和绝缘层。通常，您会看到一个外层绝缘层，一个导线和一层金属网状屏蔽层。确保不要损坏内部的金属网状屏蔽层。

2. 根据您的电视机输入端的连接类型，选择适当的电缆头。请确保您选择的电缆头与电缆的规格相匹配。

3. 用尖嘴钳固定电缆头在剥开的电缆末端，确保电缆头与导线连接良好。用螺母和螺钉拧紧电缆头，以确保其牢固连接。

4. 另一端的电缆不需要连接任何电缆头。您可以直接将其连接到电视机的输入端。

5. 接下来，将天线固定在木制或塑料基座上。您可以在基座上钻两个孔，然后将螺钉穿过天线，并用螺母拧紧以固定它。 6. 最后，将制作好的天线连接到电视机的输入端口。根据您的电视机类型，可能需要调整天线的定位和方向，以获得最佳信号接收效果。

以上就是制作自制电视天线的详细步骤。请注意，在制作和调整天线时，避免触摸金属网状屏蔽层，以免干扰信号接收。同时，确保天线固定牢固，并且不会对电视机或其他物品造成损坏。祝您制作成功并享受高质量的电视信号！

合集下载

利用HFSS优化法快速确定天线的相位中心详细教程

利用HFSS优化法快速确定天线的相位中心详细教程

利用HFSS优化法快速确定天线的相位中心详细教程

 1.什幺是天线相位中心

 天线所辐射出的电磁波在离开天线一定的距离后，其等相位面会近似为一

个球面，该球面的球心即为该天线的等效相位中心，如下图（虚线表示该天

线的等相位面，在离开天线一定距离后，虚线近似为圆形（最外面一圈），其

圆心即为天线的等效相位中心）： 

 2.HFSS优化法快速确定天线的相位中心

 （1）用后处理变量定义相对坐标系

 A.HFSS》Design ProperTIes，打开DesignProperTIes 对话框; 

 B.点击AddVariable，显示定义设计变量的属性对话框，例如定义为

PhaseCenterZ，变量类型设定为PostProcessing variable，单位类型Length，本

例初值设为1in； 

 C.用Modeler》CoordinateSystem》Create》RelaTIve CS》Offset 命令定义

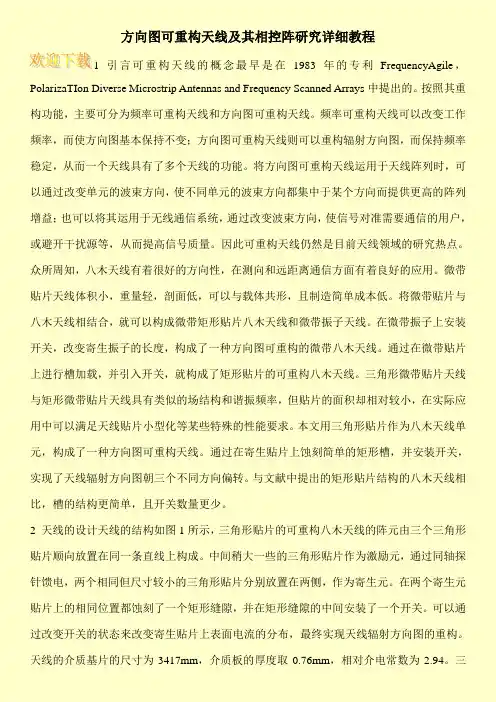

方向图可重构天线及其相控阵研究详细教程

方向图可重构天线及其相控阵研究详细教程

方向图可重构天线及其相控阵研究详细教程

1 引言可重构天线的概念最早是在1983年的专利FrequencyAgile，

PolarizaTIon Diverse Microstrip Antennas and Frequency Scanned Arrays中提出的。按照其重构功能，主要可分为频率可重构天线和方向图可重构天线。频率可重构天线可以改变工作频率，而使方向图基本保持不变；方向图可重构天线则可以重构辐射方向图，而保持频率稳定，从而一个天线具有了多个天线的功能。将方向图可重构天线运用于天线阵列时，可以通过改变单元的波束方向，使不同单元的波束方向都集中于某个方向而提供更高的阵列增益；也可以将其运用于无线通信系统，通过改变波束方向，使信号对准需要通信的用户，或避开干扰源等，从而提高信号质量。因此可重构天线仍然是目前天线领域的研究热点。

众所周知，八木天线有着很好的方向性，在测向和远距离通信方面有着良好的应用。微带贴片天线体积小，重量轻，剖面低，可以与载体共形，且制造简单成本低。将微带贴片与八木天线相结合，就可以构成微带矩形贴片八木天线和微带振子天线。在微带振子上安装开关，改变寄生振子的长度，构成了一种方向图可重构的微带八木天线。通过在微带贴片上进行槽加载，并引入开关，就构成了矩形贴片的可重构八木天线。三角形微带贴片天线与矩形微带贴片天线具有类似的场结构和谐振频率，但贴片的面积却相对较小，在实际应用中可以满足天线贴片小型化等某些特殊的性能要求。本文用三角形贴片作为八木天线单元，构成了一种方向图可重构天线。通过在寄生贴片上蚀刻简单的矩形槽，并安装开关，实现了天线辐射方向图朝三个不同方向偏转。与文献中提出的矩形贴片结构的八木天线相比，槽的结构更简单，且开关数量更少。

2 天线的设计天线的结构如图1所示，三角形贴片的可重构八木天线的阵元由三个三角形贴片顺向放置在同一条直线上构成。中间稍大一些的三角形贴片作为激励元，通过同轴探针馈电，两个相同但尺寸较小的三角形贴片分别放置在两侧，作为寄生元。在两个寄生元贴片上的相同位置都蚀刻了一个矩形缝隙，并在矩形缝隙的中间安装了一个开关。可以通过改变开关的状态来改变寄生贴片上表面电流的分布，最终实现天线辐射方向图的重构。

制作易拉罐电视天线的四种方法

制作易拉罐电视天线的四种方法

制作易拉罐电视天线的四种方法

第一种简易天线的制作方法：

首先在易拉罐开口的外侧用钉子扎一个孔，穿过一个螺丝，把两个易拉罐分别固定在一个绝缘的板条上(这种板条可以用学生用的塑料尺代替)，再取—段300Ω的馈线(长短根据需要而定，一般两米左右)分别固定在绝缘条上的两个螺丝上，另一头接上匹配器(75—300Ω)。两购个易拉耀之间的距离为60至80毫米。最后找一个漂亮的酒瓶子做为底座，在酒瓶盖上打个孔与绝缘条固定住天线就做好了。

调试方法：

①可移动天线的位置

②可以旋转天线调试

③可以调整天线的夹角。

第二种简易天线的制作方法：

用6个易拉罐，l根90厘米长的细铜管(或用8号钢丝)， 5块绝缘板条。

①把5块绝缘板条，用带帽螺丝连接固定，做成如图的支架(杠架长边42厘米．宽边12厘米，斜边20厘米)。

②将3组易拉罐对称平行地用带帽螺丝固定于支架上。AB、CD、EF的间距(指易拉罐)为10厘米；AC、CE、BD、DF的间距为20厘从 G、H分别为CE和DF的中点(即10厘米处)，将细铜管(或铜丝)弯成环形(直径25厘米)，用借帽螺丝固定于G、H扎内，并使铜线环垂直于支架。

③将扁馈线的两个头连接在CD组易拉罐的带帽螺丝柱上，并用螺帽固定紧。另用两根短导线(普通电源线即可)将CG、DH连接好井固定紧，即中间一组易拉罐的两个螺丝柱与铜线环的两个头连接通。

④将一根小木棒置于框架下方正中“O“处，用木螺丝固定紧，并把小木体插入—竹竿中并箍紧。将竹竿竖于屋顶或阳台上，将AB组易拉罐一端对准主要电视台发射塔，即可收到满意的效果。

这种全频道易拉罐电视天线特别适用于边远山区。

第三种方法:利用铝制易拉罐稍加组装，可制成一架接收性能良好的电视天线如图所示。

主要用两根直径10mm、长85mm的铝管。两主管的夹角为90°,用螺丝将A、B端固定在绝缘板D上，用绝缘管L加强固定。在每根主管上焊接固定6根长14cm的支管，支管与主管的夹角为45°。在A、B端用300Ω馈线引下，再通过300/75Ω阻抗转换插头接入电视机。

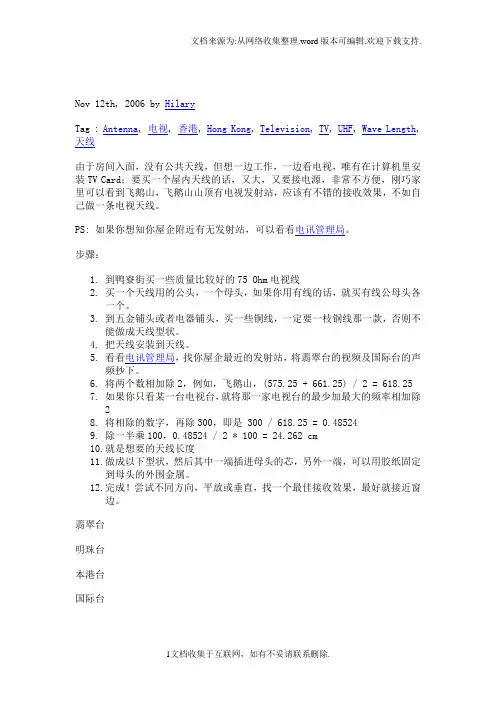

自制家用电视天线
