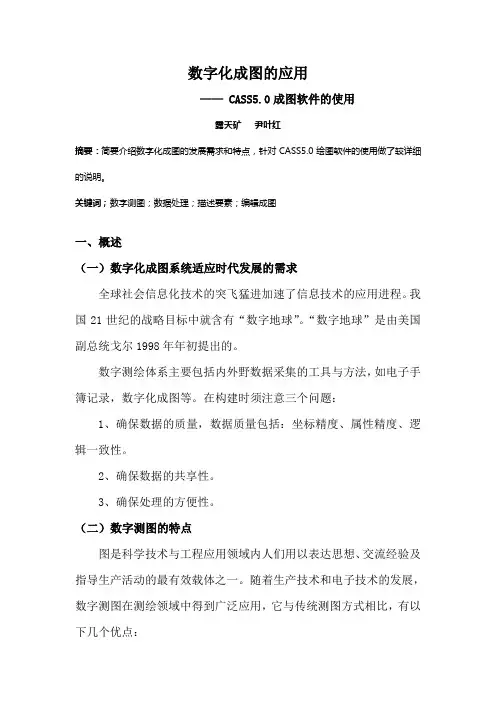

数字化成图的应用

—— CASS5.0成图软件的使用

露天矿 尹叶红

摘要：简要介绍数字化成图的发展需求和特点，针对CASS5.0绘图软件的使用做了较详细的说明。

关键词；数字测图；数据处理；描述要素；编辑成图

一、概述

（一）数字化成图系统适应时代发展的需求

全球社会信息化技术的突飞猛进加速了信息技术的应用进程。我国21世纪的战略目标中就含有“数字地球”。“数字地球”是由美国副总统戈尔1998年年初提出的。

数字测绘体系主要包括内外野数据采集的工具与方法，如电子手簿记录，数字化成图等。在构建时须注意三个问题：

1、确保数据的质量，数据质量包括：坐标精度、属性精度、逻辑一致性。

2、确保数据的共享性。

3、确保处理的方便性。

（二）数字测图的特点

图是科学技术与工程应用领域内人们用以表达思想、交流经验及指导生产活动的最有效载体之一。随着生产技术和电子技术的发展，数字测图在测绘领域中得到广泛应用，它与传统测图方式相比，有以下几个优点： （1）、数字测图实现了野外测量数据的数字化和部分作业的自动化。

（2）、数字测图效率高，劳动强度小，错误（读错、记错、展错）几率小，绘得的地形图形精确、美观、规范。

（三）数字测图的概念

数字测图（Digital Surveying and mapping；简称DSM）系统是以计算机为核心，在计算机输入输出设备软硬件的支持下，对地形空间数据进行采集、输入、成图、绘图、输出。如图1-1

图1-1 广义数字测图系统框图

本论文主要阐述了绘图软件CASS5.0的基本应用。

二、CASS5.0的数据处理

（一）数据获取方式

在数字测图系统中由于空间数据的来源不同，采集仪器和方法也不相同，主要有以下几种方法。

（1）、野外数据采集 用全站仪进行实地测图，将野外采集的数据自动传输到电子手簿或便携机内记录，并在现场绘制地形草图，这种方式是以野外实地采集数据，又称地面数字测图。

（2）、原图（底图）数据采集

在已进行过测绘工作的测区，有存档的纸介质（或聚酯薄膜）地形图，即原图。原图数字化的方法有两种，扫描仪数字化和数字化仪数字化。

（3）、航片数据采集

（二）地形点的描述要素

测量的基本工作是测点定位，即通过测量水平角，竖直角，距离来确定点位；或直接测定点的坐标来确定点位。数字测图是经过计算机软件自动处理、自动绘出所测的地形图。地形点的描述必须具备以下几类信息：（1）、测点的三维坐标是通过仪器在外业测量中测得的，最终以X、Y、Z（H）三维坐标表示时要标明点号，根据点号提取各点位坐标。（2）、点号即点的名字，点号是唯一的，每个点隶属于某个或某几个地物。（3）、测点的属性即地形点的特征信息。（4）、测点的连接信息是用连接点和连接线表示的。

三、CASS5.0的应用

CASS5.0是在绘图软件AutoCAD基础上开发的测量专用绘图软件，增加了许多的专用软件工具和符号，为数字化测量带来了极大的方便。在数字化成图方面的技术特色。

（1）、更加方便的简码用户化方案和完善、实用的电子平板以及更加底层的骨架线技术。

（2）、更加直观、便捷的图上比例尺更改和直观、高效的地物编辑。

（3）、更加丰富的DTM建膜与等高线绘制功能。

（4）、提供更多的用户化途径。

（5）、全面采用Object ARX 开发技术。

（6）、更加集中参数设置模式。

（一）、CASS5.0应用

（1）、数据通讯：外业使用带记录模块的全站仪进行外业测量记录，然后全站仪与微机利用CASS通讯软件进行通讯，在通讯过程中，通过参数一定要一制。最常用参数是：协议ACK/NAK，通讯口COM1，波特率9600，数据位8，停止位1，检效无。

（2）、展点：打开CASS，在标题栏中点击绘图处理，在其子目录中点击展高程点，找到CASS坐标文件展点即可。但展上去的为测点点位和高程。

（3）、连线：即根据外业草图用CASS工具和符号把相连的点位连接起来，把测区地物地形如实的反映出来。

（4）、勾绘等高线：勾绘等高线有两种方法：①、CASS依据测点自动生成，在山区地貌不是十分复杂，地物不多的情况下比较实用，但是生成等高线后图形文件变的比较大，为后期处理带来许多不便。

②、手工绘制等高线：等高线在绘制时绘制时会自动拟合，线体有很多节点，在修改时非常麻烦。在绘制等高线时不要直接使用绘制等高线工具，而使用复合线工具来绘制等高线，使用复合线非常容易拉动修改。

（二）、编辑成图的方式

无码工作方式要求外业工作时，除了测量员和跑尺员外，还要安排一名绘草图的人员， 在跑尺时，绘图员要标注出所测的是什么地物及所测的点号，而在测量每一个碎部点时不用在电子手簿或全站仪里输入地物编码，故称“无码方式”。

根据作业方式的不同，无码作业又分为“点号定位”、“坐标定位”或“编码引导”。

（1）、点号定位和坐标定位可称为手工直接编图，只是选点方式不同 ，一种是直接给出点号，另一种是通过屏幕捕捉来完成而已。编辑过程：

① 定区显示

定区显示的作用是根据输入坐标数据文件的数据大小定义屏幕显示区域的大小，以保证所有点可见。首先选取“绘图处理”中的“定显示区”，出现需输入碎部点坐标数据文件对话框，输入文件名。

② 选择测点定位成图

在屏幕右侧菜单中选择测点定位法，出现要求输入该选点方式的数据文件对话框。

③绘平面图

根据野外测量时绘制的草图，在屏幕右侧菜单中选择相应的地形图图式符号，然后在屏幕中将所有的地物绘制出来。

（2）、编码引导法作业又称为“编码引导文件+无码坐标数据文件自动绘图方式”。编辑过程：

①编辑引导文件。

调出记事本，根据野外作业草图，参考地物代码以及文件格式，编辑此文件。

②定显示区。

③编码引导的作用是将“引导文件”与“无码的坐标数据文件”合并成一个新的带简编码格式的坐标数据文件。选择“绘图处理”中的 “编码引导”即弹出要求输入 编码引导文件名的对话框。

④简码识别。

⑤绘平面图。

以上是我在使用CASS5.0的一点经验，由于本人知识水平有限，如有不当之处，给予谅解。

参考文献：1、毛亚纯等。测绘学基础与数字化成图。沈阳：东北大学出版社。

合集下载

CASS论文

CASS论文

数字化成图的应用

—— CASS5.0成图软件的使用

露天矿 尹叶红

摘要：简要介绍数字化成图的发展需求和特点，针对CASS5.0绘图软件的使用做了较详细的说明。

关键词；数字测图；数据处理；描述要素；编辑成图

一、概述

（一）数字化成图系统适应时代发展的需求

全球社会信息化技术的突飞猛进加速了信息技术的应用进程。我国21世纪的战略目标中就含有“数字地球”。“数字地球”是由美国副总统戈尔1998年年初提出的。

数字测绘体系主要包括内外野数据采集的工具与方法，如电子手簿记录，数字化成图等。在构建时须注意三个问题：

1、确保数据的质量，数据质量包括：坐标精度、属性精度、逻辑一致性。

2、确保数据的共享性。

3、确保处理的方便性。

（二）数字测图的特点

图是科学技术与工程应用领域内人们用以表达思想、交流经验及指导生产活动的最有效载体之一。随着生产技术和电子技术的发展，数字测图在测绘领域中得到广泛应用，它与传统测图方式相比，有以下几个优点： （1）、数字测图实现了野外测量数据的数字化和部分作业的自动化。

（2）、数字测图效率高，劳动强度小，错误（读错、记错、展错）几率小，绘得的地形图形精确、美观、规范。

（三）数字测图的概念

数字测图（Digital Surveying and mapping；简称DSM）系统是以计算机为核心，在计算机输入输出设备软硬件的支持下，对地形空间数据进行采集、输入、成图、绘图、输出。如图1-1

图1-1 广义数字测图系统框图

本论文主要阐述了绘图软件CASS5.0的基本应用。

二、CASS5.0的数据处理

（一）数据获取方式

在数字测图系统中由于空间数据的来源不同，采集仪器和方法也不相同，主要有以下几种方法。

（1）、野外数据采集 用全站仪进行实地测图，将野外采集的数据自动传输到电子手簿或便携机内记录，并在现场绘制地形草图，这种方式是以野外实地采集数据，又称地面数字测图。

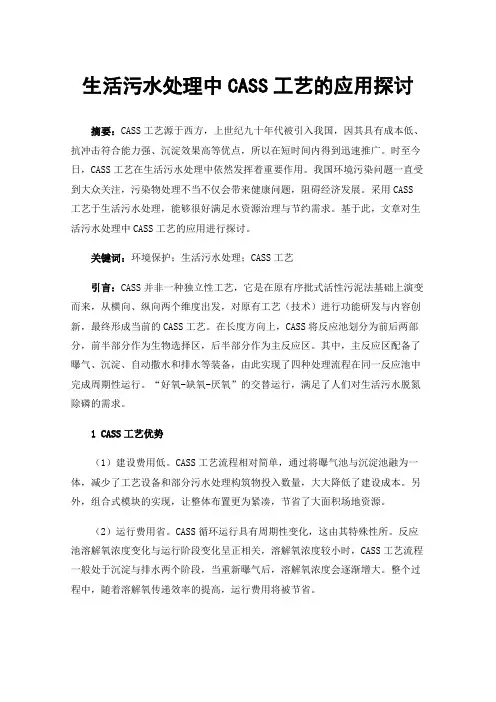

生活污水处理中CASS工艺的应用探讨
