- 1 - 镀锌管标准

镀锌管是一种常用的钢管，采用某种形式的防腐结构，常用于水设施和污水管道工程、水力发电设施、输油管道等管道设备的抗腐蚀保护，可以有效延长设备的使用寿命和降低单位运行成本。镀锌管标准主要是为了保证镀锌管的质量，为使用者提供质量上的可靠保证。

一、镀锌管的基础材料

镀锌管的基础材料应符合GB/T3091-2008《钢管》标准，属于结构性材料，钢质均匀，抗拉强度、屈服强度及伸长率指标要满足相关标准规定。镀锌管一般采用碳素结构钢制造，但也可使用低合金钢，这两种材料都要有良好的塑性和冲击性能，以保证镀锌管的性能。

二、镀锌管的机械性能

钢管的机械性能是检验镀锌管的重要依据之一，由于不同的镀锌层厚度和镀锌工艺会影响镀锌管的强度，因而会影响机械性能。根据GB/T3091-2008《钢管》标准，钢管在拉伸性能方面，抗拉强度不低于235MPa，屈服强度不低于175MPa，伸长率不低于20%；在冲击性能方面，冲击韧性指标不得低于27J。

三、镀锌管的表面质量

镀锌管的表面质量是指镀锌管表面的外观质量，包括表面的涂料覆盖率和光洁度等指标。根据GB/T2518-2008《涂锌钢管》的要求，要求表面无砂粒、明显的划痕、锈斑和裂痕等缺陷，表面涂料覆盖率为100%，漆膜良好，高光洁度和有光泽，应符合以上指标。

四、镀锌管的电化学性能 - 2 - 电化学性能是指防腐结构特殊工艺条件下，镀锌管能够抵抗腐蚀，抗腐蚀性能主要依靠锌来形成一层不可腐蚀的膜，因此，电化学性能的检验是镀锌管的重要内容之一。根据GB/T2518-2008《涂锌钢管》的规定，电位应在钢管基材钢表面涂装的锌层外层内，电位应达到0.6V，表明膜层已经完全形成，此时抗腐蚀性能可靠。

以上是《镀锌管标准》的相关内容，可以看出，镀锌管标准主要是为了保证镀锌管的质量，以确保使用者有更好的使用效果和更可靠的质量保障，从而达到降低单位运行成本的目的。

合集下载

镀锌管标准尺寸表

镀锌管标准尺寸表

镀锌管标准尺寸表

Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】

查看文章

镀锌管尺寸规格表

2010-10-29 10:00

镀锌管基本知识

一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用

字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，

用D108*5表示，塑料管也用外径表示，如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管

等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制

造和维

修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管

子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、

108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5

-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近

于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直

径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连

接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道

规格对照表，表明某种管道的公称直径，壁厚。？

.管子系列标准？

压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。世界各国应用的标

准体系虽然多，大体可分成两大类。压力管道标准见表3。法兰标准见表4。？

表3压力管道标准

分类

大外径系列

小外径系列

规格

DN-公称直径

Ф－外径

DN15-ф22mm，DN20-ф27mm

DN25-ф34mm，DN32-ф42mm

DN40-ф48mm，DN50-ф60mm

DN65-ф76(73)mm，DN80-ф89mm

金州镀锌管

金州镀锌管

单位：人民币元序号材料名称单位数量单价合价制造商品牌供应商产地可靠性业绩57衬塑复合无缝钢管 Φ219X6.0M25252.16302.5振达58衬塑复合无缝钢管 Φ159X4.5M600137.282320振达59衬塑复合无缝钢管 Φ133X4.0M20101.82036振达60衬塑复合无缝钢管 Φ108X4.0M1082.1821振达61镀锌钢管DN50M4028.41136金洲金洲62镀锌钢管DN40M5022.41120金洲金洲63镀锌钢管DN32M1518.3274.5金洲金洲64镀锌钢管DN25M3014.1423金洲金洲122镀锌钢管SC20M559.5522.5金洲金洲增加材料1DN250弯头个282DN200弯头个173DN150弯头个164DN125弯头个45DN100弯头个86DN250三通个47DN200三通个48DN150三通个29DN100三通个410DN250刚性接头个6811DN200刚性接头个4612DN150刚性接头个12613DN125刚性接头个814DN100刚性接头个1615支架T13550071500唐钢

16镀锌管Φ50米12028.43408金洲六、工程材料一览表单位：人民币元序号材料名称单位数量单价合价制造商品牌供应商产地可靠性业绩六、工程材料一览表

17镀锌管Φ65米3038.71161金洲

18镀锌管Φ40米6022.41344金洲

19镀锌管Φ25米12014.11692金洲

20镀锌管Φ50米50028.414200金洲

21

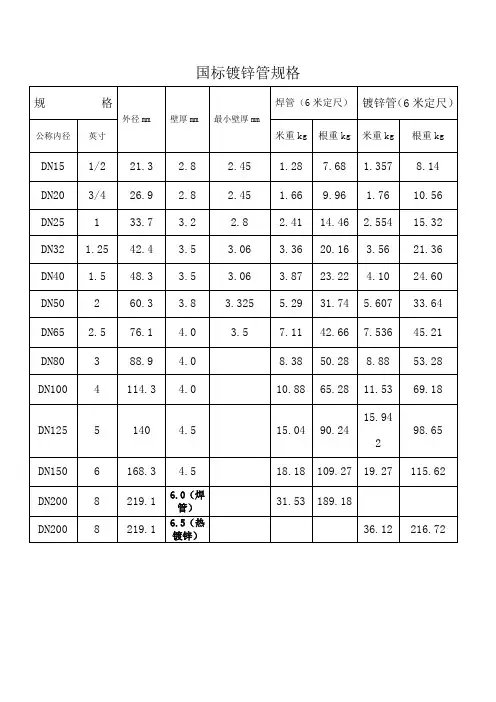

国标镀锌管规格

国标镀锌管规格

国标镀锌管规格

规格

外径mm 壁厚mm 最小壁厚mm 焊管（6米定尺） 镀锌管（6米定尺）

公称内径 英寸 米重kg 根重kg 米重kg 根重kg

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5

15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.27 19.27 115.62

DN200 8 219.1 6.0（焊管） 31.53 189.18

DN200 8 219.1 6.5（热镀锌） 36.12 216.72

镀锌管标准(国标镀锌管尺寸规格表)

镀锌管标准(国标镀锌管尺寸规格表)

镀锌管标准（国标镀锌管尺寸规格表）

镀锌管标准（国标镀锌管尺寸规格表）

机电安装工程涉及的材料繁多，进场验收工作需要全面且细心，本文从通用类、电气类、给排水类、暖通空调类四大部分，总结常用材料进场验收的依据及方法，以供大家在工程中参考实施。

一通用类

一、管材

► 焊管、镀锌管

一、 焊接钢管：执行国家GB/T13793标准；热镀锌管：执行国家GB/T3091标准。

二、 产品应用于水、污水、燃气、空气、采暖蒸气等低压流体输送和结构用的直缝焊接钢管。

三、 国标产品系列：

长度：定尺6米/支

四、验收方法：

1、外观检查：壁厚均匀，管口无毛刺，无锈蚀，弯折现象；整件包装完好。

2、测量：用游标卡尺测量壁厚，用卷尺测量长度。用电子秤或磅秤测量重量。 3、试验方法：电线管抽样检测DN15～20，用弯管器现场煨弯，弯曲度和弯扁度符合要求；热镀锌管用锤适当敲外壁，观看是否有缝隙。

4、资料要求：随车附带相应规格的产品质量证明书。

► 无缝钢管

一、无缝钢管：执行国家GB/T17395标准。

二、型号与规格：

三、验收方法：

1.外观检查:壁厚均匀，管口无毛刺、腐蚀、弯曲；整个包装完好无损。

2、测量：用游标卡尺测量壁厚，用卷尺测量长度。用电子秤或磅秤测量重量。

3、试验方法：抽样检测。

4、资料要求：随车附带相应规格的产品质量证明书。

二、型材

► 角钢

一、角钢：执行GB9787、GB9788标准。

二、型号与规格：

等边角钢的通常长度：2~4号长3~9m；5~8号长4~12m。

三、验收方法： 1.外观检查:壁厚均匀，管口无毛刺、腐蚀、弯曲；整个包装完好无损。

2.测量:用游标卡尺测量壁厚，用卷尺测量长度。用电子秤或秤测量重量。

3、试验方法：抽样检测。

4.资料要求:车辆附有相应规格的产品质量合格证。

► 钢板

一、 钢板：执行国家GB708/GB709标准。

二、 型号与规格：

三、验收方法：
