水沟管道施工方案

1 排水管道施工方案

第一章：工程概况

一.编制依据

1、施工图纸：

科研生产办公基地写字楼A座地下管线迁建工程12407施水01

1.2现行国家工程质量验收规范：

1.2.1《给水排水管道工程施工及验收规范》（GB50268-2008）

1.2.2《埋地聚乙烯排水管道工程技术规范》（CECS164-2004）

二.工程概况及特点

本工程为科研生产办公基地A座办公楼地下排水管道迁建工程，迁建排水管道总长度为300m，管材为HDPE双壁波纹排水管DN300,排水检查井采用直径1000㎜钢筋砼检查井，共8座，复合材料井盖；拟拆除管线长度280m，

主要工程量如下表：

序号 名称 规格 单位 数量

1 HDPE双壁波纹管 DN300 m 300

2 圆形混凝土污水检查井 Φ1000 座 8

3 复合材料井盖（排水） Φ700 套 8

2 第二章：总体施工组织

一、施工准备

1图纸资料的准备

1.1 熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求；

1.2 参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特殊管道的施工方法；

1．3根据设计图纸和设计交底会议纪要,编制详细的施工图材料预算,确定所需材料的品种、规格、数量和有关标准；

1.4 考虑与其它专业的配合，编制施工进度计划，编制详细施工方案，准备施工机具材料；

1.5 对施工人员进行安全教育，特殊工种上岗前培训、取证。如起重工、电工、和吊车司机等特殊工种必须持有劳动部门颁发的特殊性工种操作证；

1.6制定质量控制点,严格按照控制点的要求进行施工；

1.7 组织工程技术人员对施工班组进行技术交底，务必使其理解技术要求、施工方法及施工中应特别注意的事项。

金域阅山住宅小区综合管沟施工方案

金域阅山小区项目综合管沟位于1#、2#楼及综合办公楼南侧，宽2.1m，沟净深为1.5m和2.1m，钢筋混凝土结构，内置消防、喷淋、自来水管道，距1#楼11米，距2#楼8米，距2#楼16.5米。根据现场实际情况在2#楼南高压配电室处及以西向北移2米

一、施工前准备

1、放线确定位置；根据施工图要求放出管沟轮廓线，将该现场影响开挖的物体及机械清理，留出足够的工作面。

2、提前准备足够的工字钢及架板为两侧支护作准备。

二、挖土方要求

1、开挖：根据放出管沟外轮廓线一次性挖至沟底两侧，按1:4放坡.

2、开挖顺序为1.先开挖1#楼西单元-2#楼南配电室间管沟，2.开挖办公楼南西段管沟，3.开挖2#楼南配电室至办公楼南东段管沟。

3、开挖深度:1#楼南3.6米，按1.3%坡度向上坡，2#楼南4.2米，按1.3%坡度向上坡，办公楼南,4.85米按1.3%坡度向上坡。

4、支护：在沟槽两侧插入6m长14#工字钢3.5m间距1.5m。后面放入50mm厚木架板作为挡土板，边挖沟边支护。

三、施工期间1#、2#楼及综合办公楼施工现场

1、1#楼南西段管沟施工时东单元南作为主体、二次结构的材料现场，

2、2#楼施工配电室以东管沟时配电室北及以西可作为施工现场，楼南2.5米范围内可作为施工道路。

3、办公楼南西段管沟施工至大门西侧。

排水沟里铺装管道施工方案

一、引言

在城市建设和房屋建设过程中，排水沟的建设是一项重要的工作。为了保证排水系统的正常运行，铺装管道也是必不可少的。本文将介绍排水沟里铺装管道施工方案，以确保排水系统的效率和稳定性。

二、施工前准备

在进行排水沟里铺装管道施工之前，需要进行一系列的准备工作，包括：

1. 调查勘探：对排水沟区域进行勘测和调查，了解地下设施和地形情况，确定管道的走向和位置。

2. 材料准备：根据设计要求，准备好需要使用的管道材料，包括PVC管道、法兰接头、弯头等。 3. 设备准备：准备好施工所需的工具和设备，包括挖掘机、压路机、打包机等。

4. 施工方案制定：根据设计图纸和实际情况，制定详细的施工方案，包括施工顺序、工艺流程和安全措施等。

三、施工步骤

1. 进场准备

施工开始前，需要进行进场准备，包括搭建临时工地围栏、设置施工标志和警示牌，并根据需要进行地面平整和压实。

2. 排水沟挖掘

根据设计要求，使用挖掘机对排水沟进行挖掘，确保沟槽的宽度和深度符合设计要求。在挖掘过程中，需要注意避免破坏周围的地下管线和设施。 3. 管道安装

3.1 清理沟槽 在挖掘完成后，使用清洁车或水枪清理沟槽底部和侧壁，确保沟槽干净无杂物。清理过程中，需要注意避免损坏沟槽底部和侧壁。

3.2 安装管道 根据设计要求，将准备好的PVC管道依次安装在排水沟中。在安装管道时，需要确保管道的对接紧密，使用法兰接头和弯头等配件进行连接。同时，需要进行管道的坡度调整，以保证排水畅通。

4. 管道固定

在管道安装完成后，使用沙土或碎石将管道周围填埋，并进行打包和压实，以固定管道的位置和坡度。 5. 施工验收

在施工完成后，需要进行施工验收。验收内容包括排水沟的坡度、管道的连续性和连接的牢固性等。如发现问题，需要及时进行修复和调整。

四、安全注意事项

在排水沟里铺装管道的施工过程中，需要注意以下安全事项：

1. 穿戴安全装备：施工人员需要穿戴安全帽、工作服和安全鞋等个人防护装备，以防止意外伤害。

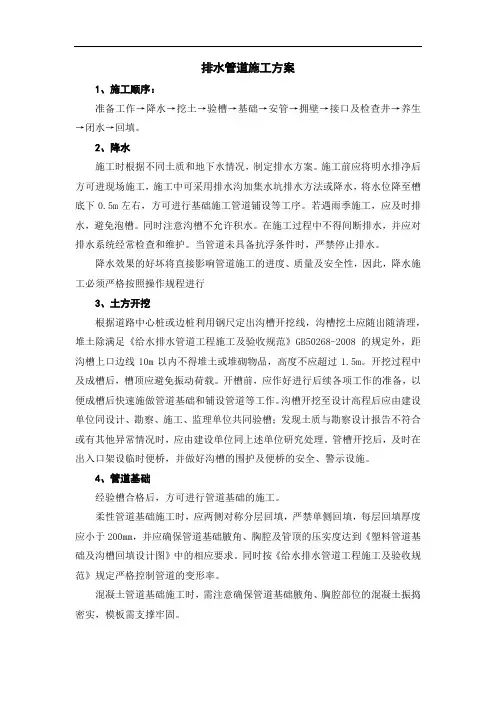

排水管道施工方案

1、施工顺序：

准备工作→降水→挖土→验槽→基础→安管→拥壁→接口及检查井→养生→闭水→回填。

2、降水

施工时根据不同土质和地下水情况，制定排水方案。施工前应将明水排净后方可进现场施工，施工中可采用排水沟加集水坑排水方法或降水，将水位降至槽底下0.5m左右，方可进行基础施工管道铺设等工序。若遇雨季施工，应及时排水，避免泡槽。同时注意沟槽不允许积水。在施工过程中不得间断排水，并应对排水系统经常检查和维护。当管道未具备抗浮条件时，严禁停止排水。

降水效果的好坏将直接影响管道施工的进度、质量及安全性，因此，降水施工必须严格按照操作规程进行

3、土方开挖

根据道路中心桩或边桩利用钢尺定出沟槽开挖线，沟槽挖土应随出随清理，堆土除满足《给水排水管道工程施工及验收规范》GB50268-2008的规定外，距沟槽上口边线10m以内不得堆土或堆砌物品，高度不应超过1.5m。开挖过程中及成槽后，槽顶应避免振动荷载。开槽前，应作好进行后续各项工作的准备，以便成槽后快速施做管道基础和铺设管道等工作。沟槽开挖至设计高程后应由建设单位同设计、勘察、施工、监理单位共同验槽；发现土质与勘察设计报告不符合或有其他异常情况时，应由建设单位同上述单位研究处理。管槽开挖后，及时在出入口架设临时便桥，并做好沟槽的围护及便桥的安全、警示设施。

4、管道基础

经验槽合格后，方可进行管道基础的施工。

柔性管道基础施工时，应两侧对称分层回填，严禁单侧回填，每层回填厚度应小于200mm，并应确保管道基础腋角、胸腔及管顶的压实度达到《塑料管道基础及沟槽回填设计图》中的相应要求。同时按《给水排水管道工程施工及验收规范》规定严格控制管道的变形率。

混凝土管道基础施工时，需注意确保管道基础腋角、胸腔部位的混凝土振捣密实，模板需支撑牢固。

5、管道安装

PVC-U小管径管道采用人工抬管入槽，槽深大于3m或DN＞400的管道可用柔性绳索溜管入槽，依次平稳的放在基础管位上，下管时应轻起轻放，严禁抛掷，不得与沟壁、沟底激烈碰撞。吊装时应有二个支撑吊点，严禁穿心吊；管道及管件吊装时应采用柔韧的绳索、兜身吊带或专用工具；吊车下管时应有专人指挥，起吊速度应均匀、回转平稳，下落应低速轻放，不得忽快忽慢和突然制动。
