§地震波的反射、透射和折射
序：在§中讨论了无限均匀完全弹性介质中波的传播情况。
当地震波遇到岩层界面时，波的动力学特点会发生变化。地震勘探利 用界面上的反射、透射和折射波。
一、平面波的反射及透射
同光线在非均匀介质中传播一样，地震波在遇到弹性分界面时，也要发生反 射和透射。首先讨论平面波的反射与透射。
（一）斯奈尔（snell）定律
1. 费马原理（最小时间原理）
波从一点传播到另一点，以所需时间最小来取传播路径。
如图，波从匕点传到匕点。
速度均匀时，走路径①，直线，t最小,s也最小。
速度变化时，走路径②，曲线，t最小,S不最小。
注意:时间最小，不一定路程最小（取决于速度）。
例1:人要去火车站（见图）。
方法①从A步行到B,路程短，用时却多。
方法②从A步行到C,再坐车到B,路程长，用时却少。 百度文库-好好学习.天天向上
-2
C公汽站 百度文库-好好学习.天天向上
-3
步行速度V： 也>>£ 汽车速度V：
例2：尽快地将信从A送到B
① 傻瓜路径
② 经验路径
2. 反射定律、透射定律、斯奈尔定律
波遇到两种介质的分界面，就发生反射和透射（注：地震透射、物理折射）。
（1）反射定律：
反射波位于法平面内，反射角二入射角。
注：法平面——入射线与界面法线构成的平面，也叫入射平面或射线平面。
入射角二反射角与下式等价:③最小时间路径，满足透射定律: sine? _ sin0 百度文库•好好学习.天天向上
・4
（2） 透射定律
透射线位于法平面内，入射角与透射角满足下列关系：
sin a sina7
（3） 斯奈尔定律
综合（1）和（2）式，有
sin a _ sine/） _ sina2 _ ------ = -------- = ------- —=r
X 匕 V2
这就是斯奈尔定律，P叫射线参数。 • • • •
推广到水平层状介质有：
地震勘探折射波法
摘要：
1.地震勘探折射波法概述
2.折射波法的原理
3.折射波法的应用
4.折射波法的优势与局限性
5.我国在地震勘探折射波法方面的发展
正文：
地震勘探折射波法概述
地震勘探折射波法是一种在地震勘探中广泛应用的技术方法，通过对地震波在地下介质中的传播特性进行研究，从而获取地下构造和物质性质的信息。折射波法在地震勘探领域有着重要的意义，为资源勘查、地质灾害预测等方面提供了有力支撑。
折射波法的原理
折射波法是根据地震波在地下介质中传播时，因介质密度、速度等物理性质的变化而产生的折射现象进行研究的。当地震波从一种介质传播到另一种介质时，会发生折射现象，即波的传播方向发生改变。通过分析折射波的传播特性，可以推断地下介质的结构和性质。折射波法的原理主要基于地下介质中的波场分布和波的传播规律。
折射波法的应用
折射波法在地震勘探中具有广泛的应用，主要包括以下几个方面： 1.区域构造调查：通过分析折射波在地下介质中的传播特性，可以推断区域的构造格局和构造演化历史。
2.资源勘查：折射波法在石油、天然气、煤炭等资源勘查中发挥着重要作用，有助于提高资源勘查的效果和准确性。
3.地质灾害预测：折射波法可以用于分析地震波在地质灾害易发区的传播特性，从而预测地质灾害的发生可能性。
4.工程地质勘察：折射波法在工程地质勘察中具有重要意义，有助于为各类工程建设提供地质依据。
折射波法的优势与局限性
折射波法在地震勘探中具有一定的优势，如分辨率高、探测深度大等。但同时，折射波法也存在一定的局限性，如受地下介质物理性质变化影响较大，数据处理和解释较为复杂等。
我国在地震勘探折射波法方面的发展
我国在地震勘探折射波法方面取得了显著成果。在理论研究方面，我国学者对折射波法的原理进行了深入探讨，为实践应用奠定了基础。在技术发展方面，我国已经掌握了折射波法的各项关键技术，并在资源勘查、地质灾害预测等领域取得了实际效果。
浅层地震折射波法在国际项目土石分界鉴别中的应用
在苏丹上阿特巴拉水利枢纽项目中将浅层地震折射波法应用于土石分界的鉴别中，简化了土石方施工工序，保证了现场施工的连续性，加快了土石方开挖进度，提高了劳动效率，具有较强的推广价值。
标签：浅层地震；折射波法；国际项目；土石分界；鉴别；应用
1.工程概述
苏丹上阿特巴拉水利枢纽项目位于苏丹东部的卡萨拉州与加达里夫州交界处，地处Atbara河与Setit河两河交汇处上游约20km，距首都喀土穆公路距离约460公里。该项目主要由Rumela和Burdana两座大坝、两河床粘土心墙坝、左右岸土堤、左右岸堆石坝、厂房进水口、厂房及其附属工程组成，坝轴线总长约13km，该枢纽主要功能为灌溉、供水，兼顾发电。项目装机4x80=320MW，建成后将形成一个约30亿立方米库容的水库，灌溉面积达50万公顷，为700万人口解决灌溉用水，为300万人口提供饮用水保障，为上百万人提供电力供应，苏丹三分之一的人口将因此直接受益。项目建成后对于促进苏丹东部经济发展、提高当地就业水平、改善当地人民生活将发挥积极重要的作用。
Rumela大坝和Burdana大坝分别位于发源于埃塞俄比亚的Atbara河和厄立特里亚的Setit河上，流域形成后，经过几百万年的侵蚀，其基岩表面形成了准平原，基岩为努比亚砂岩（Sandstone），砂岩中夹着许多薄泥岩（Mudstone）层，表面覆盖层主要为壤土、砂土和粘土。
2.浅层地震折射波法的引入
根据项目合同BOQ清单，开挖单价仅包括土方开挖和石方开挖两个单价，众所周知由于土方和石方开挖的所使用的开挖方式和开挖设备不同，所以其单价差距较大，因此对土石开挖进行客观地鉴别对合同业主和承包商都有着重要的意义。合同技术条款“开挖类别的鉴别”中关于岩石开挖的定义如下：
项目部根据总进度安排首先启动了Rumela溢洪道开挖区域覆盖层的剥离工作，在部分区域覆盖层剥离完后根据技术条款要求选择了符合技术条款要求的卡特D8型推土机这一比较直观的方式在业主/工程师的见证下启动了岩石的鉴别工作，尽管在推土机巨大的轰鸣声中也没能轻松地将鉴别区域内的岩石有效松动或分解，项目部认为鉴别区域内已出露的可以定义为岩石了，但业主/工程师却并不认可，他们认为机械的操作过程中可能会存在某些人为因素，素以严谨和死板著称的德国拉米尔（Lahmeyer）国际咨询工程师提出让承包商采用合同技术条款中规定的第二种更加科学的方式进行土石的分类鉴别。

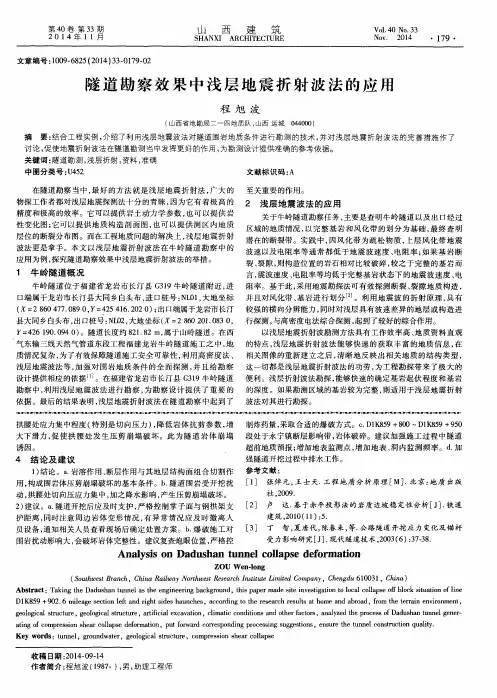

第４Ｏ卷第３３期 ２ ０ １ ４年１ １月 山 西 建 筑 ＳＨＡＮＸＩ ＡＲＣＨＩＴＥＣＴＵＲＥ Ｖｏ１．４０ Ｎｏ．３３ Ｎｏｖ． ２０１４ ・１７９・
文章编号：１００９—６８２５（２０１４）３３—０１７９—０２
隧道勘察效果中浅层地震折射波法的应用
程旭波
（山西省地勘局二一四地质队，山西运城０４４０００）
摘要：结合工程实例，介绍７＊０用浅层地震波法对隧道围岩地质条件进行勘测的技术，并对浅层地震折射波法的完善措施作了
讨论，促使地震折射波法在隧道勘测当中发挥更好的作用，为勘测设计提供准确的参考依据。
关键词：隧道勘测，浅层折射，资料，准确
中图分类号：Ｕ４５２ 文献标识码：Ａ
在隧道勘察当中，最好的方法就是浅层地震折射法，广大的 至关重要的作用。 物探工作者都对浅层地震探测法十分的青睐，因为它有着极高的 ２ 浅层地震波法的应用
精度和极高的效率。它可以提供岩土动力学参数，也可以提供岩 关于牛岭隧道勘察任务，主要是查明牛岭隧道以及出口经过 性变化图；它可以提供地质构造剖面图，也可以提供测区内地质 区域的地质情况，以完整基岩和风化带的划分为基础，最终查明 层位的断裂分布图。而在工程地质问题的解决上，浅层地震折射 潜在的断裂带。实践中，因风化带为疏松物质，上层风化带地震 波法更是拿手。本文以浅层地震折射波法在牛岭隧道勘察中的 波速以及电阻率等通常都低于地震波速度、电阻率；如果基岩断 应用为例，探究隧道勘察效果中浅层地震折射波法的举措。 裂、裂隙，则构造位置的岩石相对比较破碎，较之于完整的基岩而 １ 牛岭隧道概况 言，震波速度、电阻率等均低于完整基岩状态下的地震波速度、电
牛岭隧道位于福建省龙岩市长汀县Ｇ３１９牛岭隧道附近，进 阻率。基于此，采用地震勘探法可有效探测断裂、裂隙地质构造，
１３端属于龙岩市长汀县大同乡白头布，进１３桩号：ＮＬ０１，大地坐标 并且对风化带、基岩进行划分 。利用地震波的折射原理，具有
