工装检具编号规则

安徽省锦瑞汽车部件有限公司

工装（检具）验收标准

文件类型： 三 级 文 件 编制部门： 工 程 部

文件编号： JR-GZ- 002 编制日期：2019-11-30

版 本： A0 文件页码：第1页共14页

1.目 的

制定此标准是为了细化工装（检具）验收过程，为了进一步规范公司工装的开发及使用管理，确保工装在产品生产加工过程中保证产品质量的同时，能顺畅使用并满足使用寿命要求，特制订本标准。

2适用范围

本标准适用于安徽锦瑞汽车部件有限公司所有产品在加工生产过程中，所使用的外购或外协来的工装，设备，检具等工艺装备验收阶段的参照标准及要求。

3.术语和定义

3.1工装：企业制造产品时所用的模具、夹具、检具、辅具、量具、刀具等的总称，在本标准中特指工装、夹具、检具。

3.2外购工装：是指工装设计和制造均委外，我司只负责验收符合产品要求的合格工装。

3.3外协工装：是指自制工装的部分加工工序委外加工或由我司负责工装设计，委外单位根据图纸资料制造，我司根据设计资料验收的工装。

4、总体主要技术要求

4.1公司所有的工装在设计、制作过程中必须遵守“保证产品质量，使用操作安全，维护检验方便”的原则，确保设计科学、使用方便、质量保证，从而提升品质和提高生产效率。

4.2为方便公司工装的使用及存放管理，要求所有新开发工装必须进行编号。工装编号由专门负责编号人员，按要求制定编号；供应商应按相关技术要求在相应位置编号，要求美观大方、清晰易辨认。编号规则参考公司物料编码规则程序文件；

4.3工装设计3d数据及2D图纸经公司相关人员评审后，方能投入制造，供应商在制造过程中如有修改，必须及时通知我司相关人员。

4.4工装、夹具、检具制造完毕后，必须使用我司指定的产品进行试验调整、验证，保证调试产品符合技术要求，且要求工装结构性能可靠且质量稳定，操作安全、方便、经济、合理。

重庆创元新能源科技有限责任公司

Chongqing Chuangyuan New Energy Technology Co.,Ltd

1

重庆创元新能源科技有限责任公司

Chongqing Chuangyuan New Energy Technology Co.,Ltd 三层次文件 文件编号

工装夹具

管理规范 版 次 A/1.0

页 码 1/4

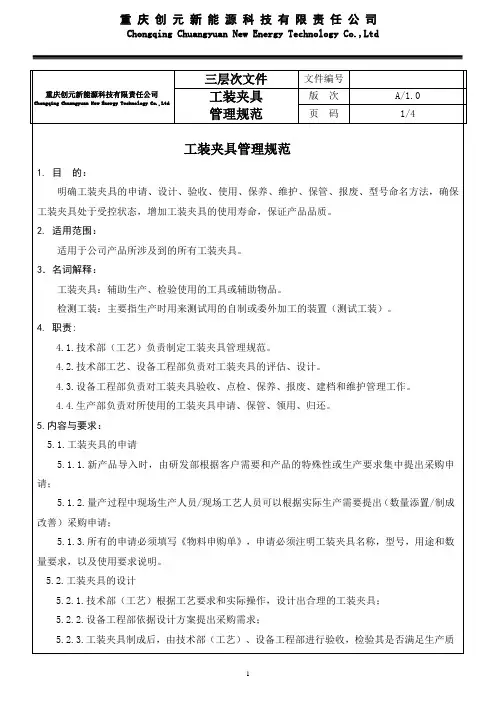

工装夹具管理规范

1. 目 的：

明确工装夹具的申请、设计、验收、使用、保养、维护、保管、报废、型号命名方法，确保工装夹具处于受控状态，增加工装夹具的使用寿命，保证产品品质。

2. 适用范围：

适用于公司产品所涉及到的所有工装夹具。

3．名词解释：

工装夹具：辅助生产、检验使用的工具或辅助物品。

检测工装：主要指生产时用来测试用的自制或委外加工的装置（测试工装）。

4. 职责:

4.1.技术部（工艺）负责制定工装夹具管理规范。

4.2.技术部工艺、设备工程部负责对工装夹具的评估、设计。

4.3.设备工程部负责对工装夹具验收、点检、保养、报废、建档和维护管理工作。

4.4.生产部负责对所使用的工装夹具申请、保管、领用、归还。

5.内容与要求：

5.1.工装夹具的申请

5.1.1.新产品导入时，由研发部根据客户需要和产品的特殊性或生产要求集中提出采购申请；

5.1.2.量产过程中现场生产人员/现场工艺人员可以根据实际生产需要提出（数量添置/制成改善）采购申请；

5.1.3.所有的申请必须填写《物料申购单》，申请必须注明工装夹具名称，型号，用途和数量要求，以及使用要求说明。

5.2.工装夹具的设计

5.2.1.技术部（工艺）根据工艺要求和实际操作，设计出合理的工装夹具；

5.2.2.设备工程部依据设计方案提出采购需求；

5.2.3.工装夹具制成后，由技术部（工艺）、设备工程部进行验收，检验其是否满足生产质 重庆创元新能源科技有限责任公司

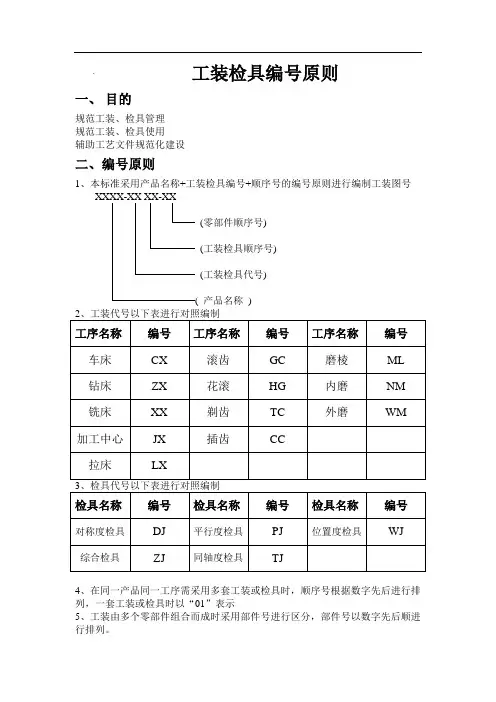

` 工装检具编号原则

一、 目的

规范工装、检具管理

规范工装、检具使用

辅助工艺文件规范化建设

二、编号原则

1、本标准采用产品名称+工装检具编号+顺序号的编号原则进行编制工装图号

XXXX-XX XX-XX

(零部件顺序号)

(工装检具顺序号)

(工装检具代号)

( 产品名称 )

2、工装代号以下表进行对照编制

工序名称 编号 工序名称 编号 工序名称 编号

车床 CX 滚齿 GC 磨棱 ML

钻床 ZX 花滚 HG 内磨 NM

铣床 XX 剃齿 TC 外磨 WM

加工中心 JX 插齿 CC

拉床 LX

3、检具代号以下表进行对照编制

检具名称 编号 检具名称 编号 检具名称 编号

对称度检具 DJ 平行度检具 PJ 位置度检具 WJ

综合检具 ZJ 同轴度检具 TJ

4、在同一产品同一工序需采用多套工装或检具时，顺序号根据数字先后进行排列，一套工装或检具时以“01”表示

5、工装由多个零部件组合而成时采用部件号进行区分，部件号以数字先后顺进行排列。

6、示例

1、产品图号:XF980-4.5-001

滚齿用工装

XF980-4.5-001-GC01

编制: 校对: 批准:

文件编号 YJ-GC-07 深圳市元嘉实业有限公司 版

次 A/5

编码管理规定 页 次 1 / 2

批准： 审核： 编制：

一、概述

由于公司使用的物料资源种类多，为便于公司物料资源流程管理与引进的

ERP系统形成对接，公司根据物料资源特性以产品编码的形式进行分类。现将产

品编码的编写规则作出如下规范说明：

★ 产品编码统一由八位阿拉伯数字组成；

★ 第一位数字代表物料类别分类码（大类）；

★ 第二、三位数字代表物料特征码（小类）；

★ 第四位数字代表物料材质识别码；

★ 第五位数字代表产品表面处理码；

★ 第六、七、八数字代表该系列产品的序列号； 结构图示说明如下：

二、物料类别归类说明（第一位；大类）；

0：原材料类、1：标准件类；2：非标紧固件类；3：车加工件类；4：机加件类；

5：钣金冲压件类；6：模具成型类（压铸、注塑、熔模等）；7：工装工具检具及

包装类；8：机电产品类； 9：备用。

三、物料特征归类说明（第二、三位；小类）；

0）原材料：010：圆形；012：线材；020：拉花棒料；030：多边形料(四角,六

角,八角)；050：管材；060：异型材(型材,型钢等)；070：板材/方料；080： 备

用；090： 其它。

1）标准件：110：螺栓、螺钉、螺柱类；130：螺母类；150：弹簧、螺纹套类

垫圈；160：铆钉/销钉类；170：螺钉

组合件类；190：其它。

2）非标紧固件：210：螺母类；220：螺母柱类；230：压铆螺钉类；240：压

铆轴销类；250：面板螺钉组件类；260：异形紧固件类；290：其它。

（注：非标紧固件类零件当产品编码第三位数为偶数时，表示此产品为本公司

产品说明书上的系列产品；若第三位数为奇数时，表示为特制产品；具体参见本

PDF 文件使用 "pdfFactory Pro" 试用版本创建 文件编号 YJ-GC-07 深圳市元嘉实业有限公司 版
