六层脚手架施工方案

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

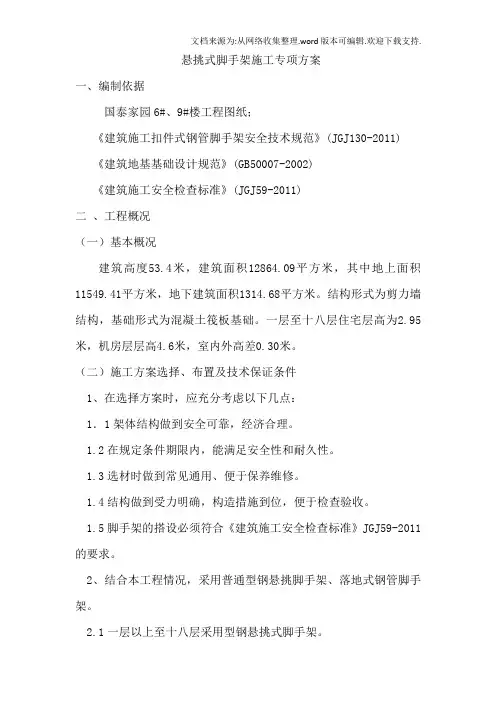

悬挑式脚手架施工专项方案

一、编制依据

国泰家园6#、9#楼工程图纸；

《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)

《建筑地基基础设计规范》(GB50007-2002)

《建筑施工安全检查标准》(JGJ59-2011)

二 、工程概况

（一）基本概况

建筑高度53.4米，建筑面积12864.09平方米，其中地上面积11549.41平方米，地下建筑面积1314.68平方米。结构形式为剪力墙结构，基础形式为混凝土筏板基础。一层至十八层住宅层高为2.95米，机房层层高4.6米，室内外高差0.30米。

（二）施工方案选择、布置及技术保证条件

1、在选择方案时，应充分考虑以下几点：

1．1架体结构做到安全可靠，经济合理。

1.2在规定条件期限内，能满足安全性和耐久性。

1.3选材时做到常见通用、便于保养维修。

1.4结构做到受力明确，构造措施到位，便于检查验收。

1.5脚手架的搭设必须符合《建筑施工安全检查标准》JGJ59-2011的要求。

2、结合本工程情况，采用普通型钢悬挑脚手架、落地式钢管脚手架。

2.1一层以上至十八层采用型钢悬挑式脚手架。 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

2.2建筑高度53.4米。

3、采用16号工字钢作悬挑主梁，悬挑三次，每次悬挑高度为19.5米。

（三）施工技术要求

1、悬挑梁位置据施工方案确定，按位置设置预埋件；

2、悬挑梁的长度最小应取悬挑长度的1.25倍，悬挑支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上（有加固的除外），悬挑端应按梁长度起拱0.5％-1％；

悬挑钢梁楼面做法

3、悬挑梁末端设两道，前端设一道预埋U型直径16mm螺栓固定且每个锚筋底部增加2根HRB400E18mm钢筋L=1500mm以利于锚固，锚固位置设置在楼板上时，楼板的厚度不得小于120mm，厚度小于120mm的需要增加加固措施。

目 录

一、编制依据 ----------------------------------------1

二、工程概况 ----------------------------------------1

三、施工准备 ----------------------------------------2

四、脚手架具体搭设方法 ------------------------------3

五、材料计划及要求 ----------------------------------5

六、安全施工技术措施 --------------------------------6

七、文明施工要求 ------------------------------------8

八、稳定承载计算 ------------------------------------8 *********************工程 脚手架施工方案

1 一、编制依据：

1、施工图纸

2、《建筑施工扣件式钢管脚手架安全技术规范》 JGJI30-2001

3、《建筑施工高处作业安全技术规范》 JGJ80-91

4、《 建筑施工安全检查标准》 JGJ59-99

5、《北京市建筑工程施工安全操作规程》 DBj01-62-2002

6、《工程施工组织设计》

二、工程概况：

1、总体简介

序号 项 目 内容

1 工程名称

2 工程地址

3 建设单位

4 设计单位

5 监理单位

6 施工总承包单位

2、工程概况

本工程为住宅楼工程，总建筑高度为56米，建筑面积为41995平米,地下2层,地上18层。

3、结构形式

结构形式为全现浇框架剪力墙结构，主体基础形式采用混凝土梁式筏板。

三、施工准备：

1、材料准备： *********************工程 脚手架施工方案

脚手架施工方案

编制人：郭 *

审核人：***

审核人：***

宁夏第二建筑有限公司

2016年 月 日 脚手架工程施工方案

1、工程概况

本工程银川市银川市爱心护理院二期（银川市老年活动中心）项目工程，建设地点位于银川市金凤区满城北街以西，军区路以南，项目总建筑面积9015平方米。本工程建筑层数为4层，结构体系为框架，其下部支撑结构采用混凝土框架，屋面采用单层管桁架构。建筑耐火等级为二级，结构安全等级为二级，建筑设计使用年限为50年，建筑抗震设防烈度为八度。基础形式为混凝土条形基

础。

2、脚手架的搭设

根据《建筑施工安全检查标准》（JGJ59--99）及《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）中有关规定，目前对脚手架的材料及材质要求如下：

1)、架体选用Ф48×3.5钢管，钢管长度为4—6m。

2）、脚手板采用竹制架板，竹制架板厚为50㎜，宽为30㎜，长度为3000㎜。

3）、扣件采用十字扣、接头扣、转扣，扣件不得有裂纹、变形、滑丝等现象。

4）、架体外侧要求满挂密目式安全网。

同时要求以上架体材料及零配件必须要求有三证齐全及安全部门出具的准用证的相关手续证明材料。

3、脚手架的搭设方法

1）、基础做法 脚手架的基础做法应根据架体高度及架体上荷载堆放情况决定，一般情况下对于架体高度在24m以下应采取如下做法：即在原地基土夯实的基础上，铺设厚50㎜，宽200㎜，长不小于2000㎜木板，并在脚手架立杆底部安装钢制底座即可。一般情况下对于架体高度在24m以上应采取如下做法：由于脚手架架体本身高度、自重及荷载较大，故其基础不应同于以往的一般做法。应特殊处理来满足脚手架基础的要求。架子基础在基础3：7灰土夯填土上浇筑一层100厚C10混凝土，其顶标高为散水顶面标高下120㎝，在混凝土上仰铺12-16＃槽钢（当槽钢长度大于3m时，槽钢可与墙面平行放置，当槽钢长度小于2m时，槽钢可垂直于墙面放置），将脚手架的立杆加垫座立在槽钢上，脚手架的地基要有可靠的排水措施。具体做法是：在距脚手架3m处开挖200×200沟槽，将积水引入指定的排水井内。

脚手架工程施工方案

本工程脚手架搭设参照JGJ130-2001、J84-2001、JGJ59-99等规范进行搭设。

1、施工部署

A、施工准备

1）技术准备

⑴在脚手架搭设前，安全员、施工员组织外架搭设班组认真阅读施工图，了解工程结构情况，熟悉其内容。

⑵认真学习安全操作规程，安全生产规章制度，以及外架搭设要求。

⑶安全员要结合本工程实际情况制定外架的搭设顺序，并对班组进行安全技术交底，由班组长传达给每个操作工人。

2）材料准备

⑴准备好搭设外架需要的机械设备，搭设工具。

⑵搭设外架的钢管及其配套扣件， [16b槽钢、拉索、脚手板、安全网。

⑶电气设备等配套设施准备。

2、搭设施工方法

1）根据建筑平面特点，钢管架子立杆纵距为1.5m，立杆横距为1.05m，步距为1.8m，内立杆离开墙面处250mm。

2）根据施工经验与计算，本工程架子采用落地双排钢管常规搭设。脚手架搭设范围内的地基要求夯实、浇筑砼垫块，作好排水处理，立杆设扫地杆一道。

3）严格遵守搭设顺序：

摆放扫地杆→逐根树立立杆并与扫地杆扣紧→装扫地小横杆并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆加设临时斜支撑，上端与第二步大横杆扣紧（在装设连墙杆后拆除）→安装第三、四步大横杆和小横杆→安装连墙杆→接立杆→加设剪刀撑→铺设手板→绑扎防护栏杆及挡脚板，并挂立网防护。

4）搭设时要及时与结构拉结，或采用临时支顶，以便确保搭设过程中的安全，并随搭校正杆件的垂直和水平偏差，同时适度拧紧扣件，螺栓的根部要放正，当用力矩搬手检查，应40-50N.m之间，最大不超过80N.m，连接大杆横的对接扣件，开口应朝架子内侧，螺栓向上，以防进水。

5）双排架的小横杆靠墙一端要离开墙面50-100mm，各杆件相交伸出的端头，均要大于100mm，以防杆件滑脱。

6）剪刀撑的搭设要将一根斜杆扣在立杆上，另一根扣在小横杆的伸出部分上；斜杆两端扣件与立杆节点的距离不大于200mm，最下面的斜杆与立杆的连接点离地面不大于500mm，剪刀撑杆件与地面成45度角，水平距离每9m设置一排剪刀撑。
