BMS系统集成设计方案

XX系统集成方案

1 前言

智能建筑是利用系统集成的方法，将计算机网络技术、通信技术、信息技术与建筑艺术有机地结合在一起，通过对设备的自动监控、对信息资源的管理和对使用者的信息服务及其与建筑工程之间的优化组合所获得的投资合理、适合信息社会需要并且具有安全、高效、舒适、便利和灵活等特点的建筑物。智能建筑的基石是各个弱电智能子系统，但管理核心是楼宇管理系统（Building Management System BMS）与智能楼宇集成管理系统（IBMS），由这些系统进行最优化组合组成一个完整的智能建筑系统。

有的将IBMS译为 Intelligent Building Management Systems的缩写，认为BMS与IBMS仅仅是集成程度的不同，但概念相同。BMS集成了BAS，CCTV，SAS，FAS，CARD等系统，IBMS是BMS与OAS，PMS组成的智能集成系统，有的索性把BMS看作IBMS。把IBMS理解为BMS，缺少了大楼有关非设备信息的处理；把IBMS看作是由BMS、OAS、PMS简单的组合，没有充分挖掘智能建筑的信息处理智能化潜力，达到实用、智能的效果。作为智能建筑有机体，将IBMS理解为Information Building Management Systems更为合理。Information包含了智能建筑设备运行、联动以及相关建筑物其他信息的处理等内容，本身包含了集成（Integrated）内容，是BMS与楼宇相关的物业管理及其工作流有机结合的组合体，实现信息的自动处理与查询，改变了传统的信息管理系统。

通过IBMS，对建筑物进行的设备系统“分散控制、集中管理”，对物业信息自动处理与报警提示，实现信息资源的共享与管理、节约能源，提高工作效率和提供舒适的工作环境的管理，减少管理人员的劳动强度，提供了一个高效、便利、可靠的管理手段，实现了整个建筑物的智能监控与信息自动处理及有效管理。

系统集成（BMS）

一、系统概述

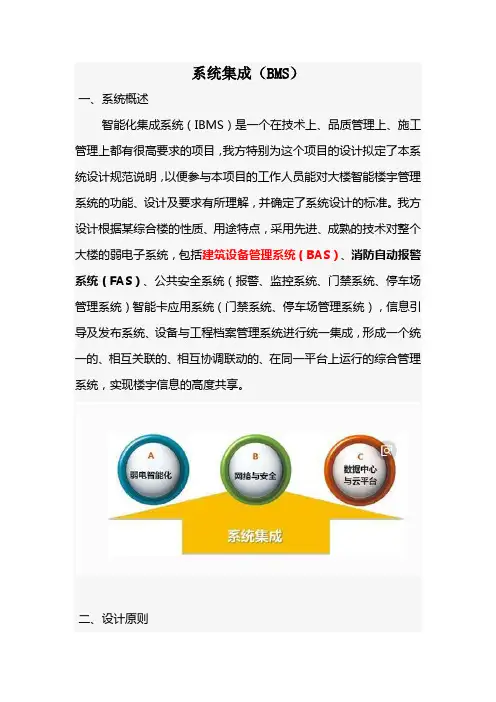

智能化集成系统（IBMS）是一个在技术上、品质管理上、施工管理上都有很高要求的项目，我方特别为这个项目的设计拟定了本系统设计规范说明，以便参与本项目的工作人员能对大楼智能楼宇管理系统的功能、设计及要求有所理解，并确定了系统设计的标准。我方设计根据某综合楼的性质、用途特点，采用先进、成熟的技术对整个大楼的弱电子系统，包括建筑设备管理系统（BAS）、消防自动报警系统（FAS）、公共安全系统（报警、监控系统、门禁系统、停车场管理系统）智能卡应用系统（门禁系统、停车场管理系统），信息引导及发布系统、设备与工程档案管理系统进行统一集成，形成一个统一的、相互关联的、相互协调联动的、在同一平台上运行的综合管理系统，实现楼宇信息的高度共享。

二、设计原则 建筑自动化管理系统的总体设计原则是：

以计算机网络为基础、软件为核心，根据智能化系统工程工作原理，通过信息交换和共享，结合智能建筑的工程建设的一些实际时间经验，将各个具有完整功能的独立分系统组合成一个有机的整体，建立统一的网络管理平台，提高系统维护和管理的自动化水平、协调运行能力及详细的管理功能，能够对各个智能化子系统进行综合管理，满足整个智能化系统预期的使用功能和管理要求，彻底实现功能集成、网络集成和软件界面集成，最大限度地获取系统的综合效益。

三、系统设计方案

1、KITOZER30000建筑自动化管理系统综述

本工程采用广州莱安KITOZER30000建筑自动化管理系统，该在总结多年建筑自动化行业建设经验的基础上，综合研究国外知名的楼宇自动化系统和开发平台并应用最先进的软硬件技术研制成功的。KITOZER30000面向建筑自动化行业、采用子系统集成模式的，集数据采集、网络通信、自动控制和信息管理于一体，是一种可二次开发的监控管理平台软件。

KITOZER30000具有使用简单、性能可靠、速度快、系统开放等特点，高可靠性和高弹性，可广泛应用于智能大厦、智能小区等智能建筑物。

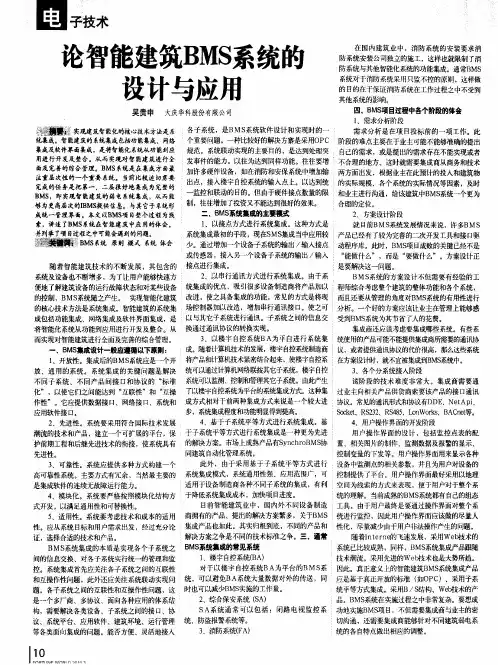

目　论智能建筑ＢＭＳ系统的　设计与应用　吴贵申　大庆华科股份有限公司　≯墨　实现建筑智能化的核心技术方法是系　统集成。智能建筑的系统集成包括功能集成、网络　集成及软件界面集成，是将智能化系统从功能到应　用进行开发及整合。从而实现对智能建筑进行全　面及完善的综合管理。ＢＭＳ系统是在集成方面最　注重屡次性的一个重要系统。当前比较迫切雳要　完成的任务是把第一、二层很好地集成为完整的　ＢＭＳ，即实现智能建筑的弱电系统集成，从而能　够为更高层次的ＩＢＭＳ提供信息。与其它子系统形　成统一管理界面。本文以ＢＭＳ唾目整个过程为线　索，讲述了ＢＭＳ系统在智能建筑中应用的体会。　并列举了项目过程之中可能会遇到的问题。　蔫　餮自簟鼯　ＢＭｓ系统原则６＇Ｉ－Ｌ系统体会　随着智能建筑技术的不断发展，其包含的　系统及设备也不断增多，为了让用户能够快速方　便地了解建筑设备的运行故障状态和对某些设备　的控制，ＢＭＳ系统随之产生。　实现智能化建筑　的核心技术方法是系统集成。智能建筑的系统集　成包括功能集成、网络集成及软件界面集成，是　将智能化系统从功能到应用进行开发及整合。从　而实现对智能建筑进行全面及完善的综合管理。　一．ＢＭＳ集成设计一般应遵循以下原则：　ｌ、开放性。集成后的ＢＭＳ系统应是一个开　放、通用的系统。系统集成的关键问题是解决　不同子系统、不同产品间接口和协议的“标准　化”，以使它们之间能达到“互联性”和“互操　作性”。它应提供数据接口、网络接口、系统和　应用软件接口。　２、先进性。系统要采用符合国际技术发展　潮流的技术和产品，建立一个可扩展的平台，保　护前期工程和后继先进技术的衔接，使系统具有　先进性。　３、可靠性。系统应提供多种方式构建一个　高可靠性系统。主要方式有冗余，当然最主要的　是集成软件的连续无故障运行能力。　４、模块化。系统要严格按照模块化结构方　式开发，以满足通用性和可替换性。　５、适用性。系统要考虑技术和成本的适用　性。应从系统目标和用户需求出发，经过充分论　证，选择合适的技术和产品。　ＢＭＳ系统集成的本质是实现各个子系统之　间的信息交换、对各子系统实行统一的管理和监　控。系统集成首先应关注各子系统之间的互联性　和互操作性问题，此外还应关注系统联动实现问　题。各子系统之间的互联性和互操作性问题，这　是一个多厂商、多协议、面向各种应用的体系结　构，需要解决各类设备、子系统之间的接口、协　议、系统平台、应用软件、建筑环境、运行管理　等各类面向集成的问题。能否方便、灵活地接入　Ｉ　１　０　－Ｆｎ　ＴＩｌ　ｗｎ　Ｉ　ｎ’ｎ　４ｎ＇　各子系统，是ＢＭＳ系统软件设计和实现时的一　个重要问题。一种比较好的解决方寨是采用ＯＰＣ　规范。系统联动实现的主要目的，是达到处理突　发事件的能力。以往为达到同样功能。往往要增　加许多硬件设备，如在消防和安保系统中增加输　出点，接入楼宇自控系统的输入点上。以达到统　一监控和联动的目的。但由于硬件接点数量的限　制，往往增加了投资又不能达到很好的效果。　＝．ＢＭＳ系统集成的主要模式　１、以接点方式进行系统集成。这种方式是　系统集成最初的手段，现在ＳＭＳ集成当中应用较　少。通过增加一个设备子系统的输出／输入接点　或传感器，接入另一个设备子系统的输出／输入　接点进行集成。　２、以串行通讯方式进行系统集成。由于系　统集成的优点，吸引很多设备制造商将产品加以　改进，使之具备集成的功能。常见的方式是将现　场控制器加以改造，增加串行通讯接口。使之可　以与其它子系统进行通讯。子系统之间的信息交　换通过通讯协议的转换实现。　３、以楼宇自控系统Ｂ　Ａ为平白进行系统集　成。随着计算机技术的发展，楼宇自控系统制造商　将产品和计算机技术紧密结合起来，使楼宇自控系　统可以通过计算机网络联按其它子系统，楼宇自控　系统可以监测、控制和管理其它子系统。由此产生　了以楼宇自控系统为平台的系统集成方式。这种集　成方式相对于前两种集成方式来说是一个较大进　步，系统集成程度和功能明显得到提高。　４、基于子系统平等方式进行系统集成。基　于子系统平等方式进行系统集成是一种更为先进　的解决方案。市场上成熟产品有ＳｙｎｃｈｒｏＢＭＳ协　同建筑自动化管理系统。　此外，由于采用基于子系统平等方式进行　系统集成模式，系统通用性强、应用范围广，可　适用于设备制造商各种不同子系统的集成，有利　于降低系统集成成本，加快项目进度。　目前智能建筑业中，国内外不同设备制造　商拥有的产品、提出的解决方案繁多，关于ＢＭＳ　集成产品也如此。其实归根到底，不同的产品和　解决方案之争是不同的技术标准之争。三．通常　ＢＭＳ系统集成的常见系统　１、楼字自控系统（ＢＡ）　对于以楼宇自控系统Ｂ　Ａ为平台的Ｂ　Ｍ　ｓ系　统，可以避免ＢＡ系统大量数据对外的传送，同　时也可以减少ＢＭＳ实施的工作量。　２、综合保安系统（ＳＡ）　ＳＡ系统通常可以包括：闭路电视监控系　统、防盗报警系统等。　３、消防系统（ＦＡ）　在国内建筑业中，消防系统的安装要求消　防系统安装公司独立的施工，这样也就限制了消　防系统与其他智能化系统的功能集成。通常ＢＭＳ　系统对于消防系统采用只监不控的原则，这样做　的目的在于保证消防系统在工作过程之中不受到　其他系统的影响。　四　ＢＭＳ项目过程中各个阶段的体会　１、需求分析阶段　需求分析是在项目投标前的一项工作。此　阶段的难点主要在于业主可能不能够准确的提出　自己的需求，或是提出的需求存在不能实现或者　不合理的地方。这时就需要集成商从商务和技术　两方面出发，根据业主在此预计的投入和建筑物　的实际规模、各个系统的实际情况等因素，及时　和业主进行沟通，给该建筑ｑｈＢＭＳ系统一个更为　合理的定位。　２、方案设计阶段　就目前ＢＭＳ系统发展情况来说，许多ＢＭＳ　产品已经有了较为完善的二次开发工具和接口驱　动程序库。此时，ＢＭＳＮ目成败的关键已经不是　“能做什么”，而是“要做什么”。方案设计正　是要解决这一问题。　ＢＭＳ系统的方案设计不但需要有经验的工　程师综合考虑整个建筑的整体功能和各个系统，　而且还要从管理的角度对ＢＭＳ系统的有用性进行　分析。一个好的方案应该让业主在管理上能够感　受ｆ１］ＢＭＳ系统为其节省了人的花费。　集成商还应该考虑要集成哪些系统。有些系　统使用的产品可能不能提供集成商所需要的通讯协　议，或者提供通讯协议的代价很高，那么这些系统　在方案设计时，就不宜被集成到ＢＭｓ系统中。　３、各个分系统接入阶段　该阶段的技术难度非常大。集成商需要通　过业主向相关产品供货商索要该产品的接口通讯　协议。常见的通讯形式和协议有ＤＤＥ、ＮｅｔＡｐｉ、　Ｓｏｃｋｅｔ、ＲＳ２３２、ＲＳ４８５、ＬｏｎＷｏｒｋｓ、ＢＡＣｎｅｔ￣。　４、用户操作界面的开发阶段　用户操作界面的设计，包括监控点表的配　置、相关图片的制作、监测数据及报警的显示、　控制变量的下发等。用户操作界面用来显示各种　设备中监测点的相关参数，并且为用户对设备的　控制提供了平台。用户操作界面最好采用以地理　空间为线索的方式来表现，便于用户对于整个系　统的理解。当前成熟的ＢＭＳ系统都有自己的组态　工具。由于用户最终是要通过操作界面对整个系　统进行监控，因此用户操作界面应该做的尽量人　性化，尽量减少由于用户非法操作产生的问题。　随着Ｉｎｔｅｒｎｅ的飞速发展，采用Ｗｅｂｔ￣术的　系统已比较成熟，同样，ＢＭＳ系统集成产品跟随　技术潮流。采用先进的ｗｅｂ技术也是大势所趋。　因此。真正意义上的智能建筑ＢＭＳ系统集成产品　应是基于真正开放的标准（如ＯＰｃ）、采用子系　统平等方式集成。采用Ｂ／Ｓ结构、Ｗｅｂｔｔ术的产　品。ＢＭＳ系统在实施过程之中非常复杂。要想成　功地实施ＢＭＳ项目，不但需要集成商与业主的密　切沟通，还需要集成商能够针对不同建筑弱电系　

南京江滨金陵酒店BMS系统深化设计分析

摘要：本文主要叙述南京江滨金陵酒店的bms系统设计分析及synchrobms系统在江滨金陵酒店弱电系统中的应用。

关键词：bms系统；集成管理系统；设计；应用

南京江滨金陵酒店智能化工程的建设目标是要在为使用者提供高效、舒适、便捷及安全的前提下，通过bms的集成监控平台降低整个物业管理的人数和经营费用。bms系统作为建筑物机电设备运行信息的交汇与处理中心，对汇集的各类信息进行分析、归类、处理和判断，采用最优化的控制手段，对各类设备进行分布监控，使各子系统和设备始终处于有条不紊、协调一致的高效、被控状态下运行。

1.设计原则

（1）以人为本：以满足使用者的需求为目标，建立良好的人机界面，中文显示、操作简单、界面友好、管理轻松、方便。（2）标准化：本系统设计及其实施将按照国家和地方的有关标准进行，所选用的系统，产品和软件符合工业标准或主流模式。（3）先进性：考虑到电子信息及软件技术的迅速发展，集成管理系统设计在技术上将适当超前，所采用的设备产品和软件不仅成熟而且能代表当今世界的技术水平。（4）实用性：集成管理系统设计将以业主需求分析着手，并以得到业主认可的需求为目标来开展工作，保证满足目前存在的各种需求。（5）合理性和经济性：在保证先进性的同时，以提高工作效率，节省人力和各种资源为目标进行工程设计，充分考虑系统的实用和效益，争取获得最大的投资回报率。（6）安全性和可靠性：安全和可靠是对智能建筑的基本要求，是集成管理系统工程设计所追求的主要目标之一。（7）模块化和可扩充化：集成管理系统的总体结构将是结构化和模块化的，具有很好的兼容性和可扩充性，既可使不同厂商的集成管理系统整合到一个管理平台中，又可使系统能在日后得以方便的扩充，扩展连接其他厂商的系统。（8）方便性和舒适性：集成管理系统在使用和操作上将为管理者及其客户提供最有效的信息服务，提供高效，舒适，便利和安全的工作环境。
