行星齿轮 设计 计算

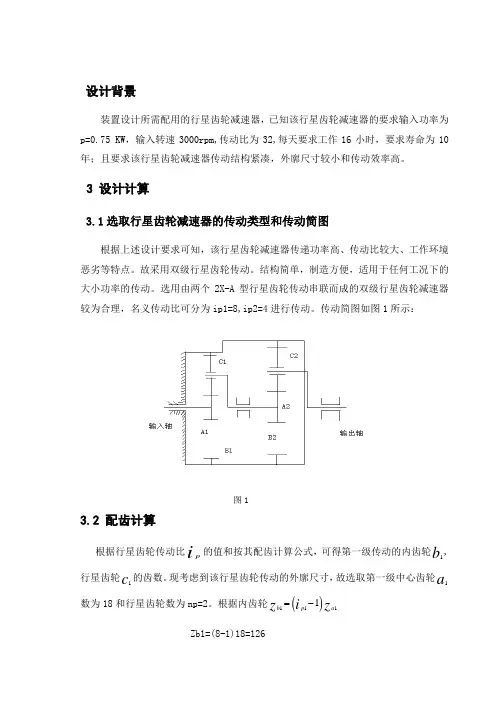

设计背景

装置设计所需配用的行星齿轮减速器，已知该行星齿轮减速器的要求输入功率为p=0.75 KW，输入转速3000rpm,传动比为32,每天要求工作16小时，要求寿命为10年；且要求该行星齿轮减速器传动结构紧凑，外廓尺寸较小和传动效率高。

3 设计计算

3.1选取行星齿轮减速器的传动类型和传动简图

根据上述设计要求可知，该行星齿轮减速器传递功率高、传动比较大、工作环境恶劣等特点。故采用双级行星齿轮传动。结构简单，制造方便，适用于任何工况下的大小功率的传动。选用由两个2X-A型行星齿轮传动串联而成的双级行星齿轮减速器较为合理，名义传动比可分为ip1=8,ip2=4进行传动。传动简图如图1所示：

图1

3.2 配齿计算

根据行星齿轮传动比pi的值和按其配齿计算公式，可得第一级传动的内齿轮1b,行星齿轮1c的齿数。现考虑到该行星齿轮传动的外廓尺寸，故选取第一级中心齿轮1a数为18和行星齿轮数为np=2。根据内齿轮1111bapizz

Zb1=(8-1)18=126 对内齿轮齿数进行圆整后，此时实际的P值与给定的P值稍有变化，但是必须控制在其传动比误差范围内。实际传动比为

i＝1＋11zazb＝8

其传动比误差i＝ipiip＝0℅

根据同心条件可求得行星齿轮c1的齿数为

Zc1=(Zb1-Za1)/2=54

所求得的1ZC适用于非变位或高度变位的行星齿轮传动。再考虑到其安装条件为：

112zazb＝ C ＝54

第二级传动比2pi为8，选择中心齿轮数为18和行星齿轮数目为3，根据内齿轮zb1＝111ipza,1zb＝18(4-1)＝54再考虑到其安装条件，选择1zb的齿数仍然为54。

根据同心条件可求得行星齿轮c1的齿数为

1zc＝﹙1zb-1za﹚／2＝18

实际传动比为 i＝1＋11zazb＝4

其传动比误差 i＝ipiip＝0﹪

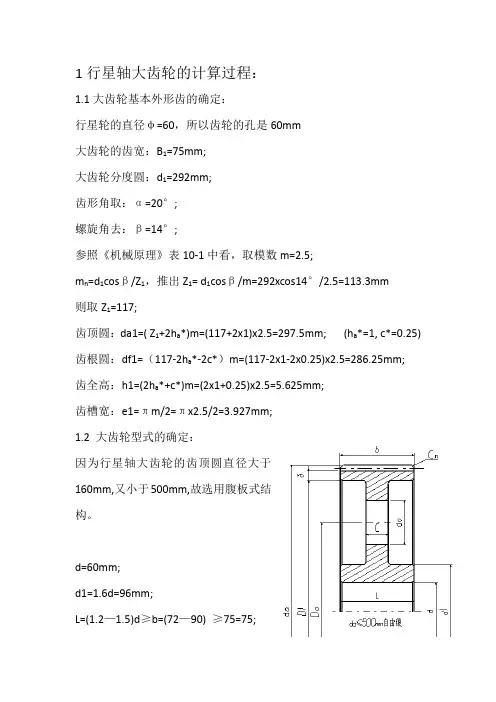

1行星轴大齿轮的计算过程：

1.1大齿轮基本外形齿的确定：

行星轮的直径φ=60，所以齿轮的孔是60mm

大齿轮的齿宽：B1=75mm;

大齿轮分度圆：d1=292mm;

齿形角取：α=20°;

螺旋角去：β=14°;

参照《机械原理》表10-1中看，取模数m=2.5;

mn=d1cosβ/Z1，推出Z1= d1cosβ/m=292xcos14°/2.5=113.3mm

则取Z1=117;

齿顶圆：da1=( Z1+2ha*)m=(117+2x1)x2.5=297.5mm; (ha*=1, c*=0.25)

齿根圆：df1=（117-2ha*-2c*）m=(117-2x1-2x0.25)x2.5=286.25mm;

齿全高：h1=(2ha*+c*)m=(2x1+0.25)x2.5=5.625mm;

齿槽宽：e1=πm/2=πx2.5/2=3.927mm;

1.2 大齿轮型式的确定：

因为行星轴大齿轮的齿顶圆直径大于160mm,又小于500mm,故选用腹板式结构。

d=60mm;

d1=1.6d=96mm;

L=(1.2—1.5)d≥b=(72—90) ≥75=75; C=0.3m=0.3x75=22.5mm;

n =0.5m=1.25 则取n为1.5mm;

δ=(2.5—4)m≥8—10=6.25—10则取δ为20mm;

D1= df1-δ=286.25-20=266.25mm;

D0=0.5(D1+d1)=0.5(276.25+96)=181.125mm;

d0=0.25(D1-d1)=0.25(266.25-96)=42.25,这里取d0=45mm.

1.3 大齿轮键槽的确定：

因为这个齿轮工作时只有键槽的两侧受力，所以选用普通的平键，选择两端为圆头的A型平键，，这种平键结构简单、拆装方便、对中性好。

因为行星轴的直径为60mm,大齿轮宽为75mm，查阅《机械设计课程设计》中的表14-26，选择16x10x50的平键，轮毂的键槽深度t1=4.3mm.

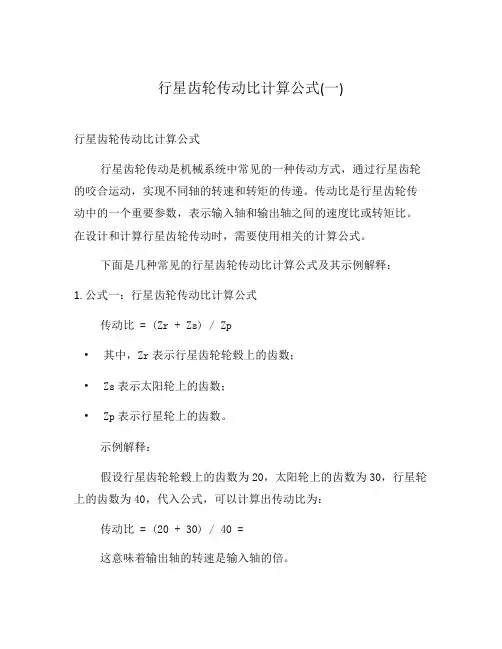

行星齿轮传动比计算公式(一)

行星齿轮传动比计算公式

行星齿轮传动是机械系统中常见的一种传动方式，通过行星齿轮的咬合运动，实现不同轴的转速和转矩的传递。传动比是行星齿轮传动中的一个重要参数，表示输入轴和输出轴之间的速度比或转矩比。在设计和计算行星齿轮传动时，需要使用相关的计算公式。

下面是几种常见的行星齿轮传动比计算公式及其示例解释：

1. 公式一：行星齿轮传动比计算公式

传动比 = (Zr + Zs) / Zp

• 其中，Zr表示行星齿轮轮毂上的齿数；

• Zs表示太阳轮上的齿数；

• Zp表示行星轮上的齿数。

示例解释：

假设行星齿轮轮毂上的齿数为20，太阳轮上的齿数为30，行星轮上的齿数为40，代入公式，可以计算出传动比为：

传动比 = (20 + 30) / 40 =

这意味着输出轴的转速是输入轴的倍。 2. 公式二：行星齿轮传动比计算公式

传动比 = (Zr - Zs) / Zp

• 其中，Zr表示行星齿轮轮毂上的齿数；

• Zs表示太阳轮上的齿数；

• Zp表示行星轮上的齿数。

示例解释：

假设行星齿轮轮毂上的齿数为25，太阳轮上的齿数为30，行星轮上的齿数为40，代入公式，可以计算出传动比为：

传动比 = (25 - 30) / 40 = -

这意味着输出轴的转速是输入轴的-倍，表示反向运动。

3. 公式三：行星齿轮传动比计算公式

传动比 = (Zp + Zs) / Zr

• 其中，Zp表示行星轮上的齿数；

• Zs表示太阳轮上的齿数；

• Zr表示行星齿轮轮毂上的齿数。

示例解释：

假设行星轮上的齿数为40，太阳轮上的齿数为30，行星齿轮轮毂上的齿数为25，代入公式，可以计算出传动比为： 传动比 = (40 + 30) / 25 =

这意味着输出轴的转速是输入轴的倍。

以上就是几种常见的行星齿轮传动比计算公式及其示例解释。在实际应用中，根据具体的设计和要求，可以选择适合的计算公式进行传动比的计算。希望本文能对你有所帮助！

行星齿轮机构的设计与计算

行星齿轮机构是一种广泛应用于机械传动系统中的重要装置，其可以实现高速度、高传动比和高扭矩的传动效果，被广泛应用于工业领域。本文将从行星齿轮机构的结构设计、传动计算和性能评价三个方面，对其进行详细叙述。

一、行星齿轮机构的结构设计

行星齿轮机构包括太阳轮、行星轮、内齿圈和行星架等组成。在进行结构设计时，需要根据传动比、扭矩和转速等要求，选取合适的节数及行星齿轮的参数，并确定合适的齿轮副布置。在选择节数时，应根据所需的传动比和运动稳定性等因素进行综合考虑。齿轮副布置可以选择封闭式和开放式两种形式，封闭式结构更为紧凑，但加工和安装难度较大。而开放式结构则相对较为简洁，方便维护和安装。

二、行星齿轮机构的传动计算

1.传动比计算

传动比=（Zs+Zr）/Zs

其中，Zs表示太阳齿轮的齿数，Zr表示行星轮的齿数。

2.齿轮尺寸计算

齿轮尺寸计算主要包括齿轮副模数的选择和齿面强度的计算。在选择齿轮副模数时，需要根据预计的工作载荷和制造工艺等因素进行综合考虑。齿面强度的计算可以通过以下公式求解：

齿面强度Ft=KF*KH*m*b*Y 其中，KF为荷载系数，KH为接触系数，m为模数，b为齿轮宽度，Y为齿轮材料影响系数。

三、行星齿轮机构的性能评价

1.传动误差

传动误差是指传动中实际传动比与理论传动比之间的差异。传动误差主要由机构的制造误差和装配误差引起。为了降低传动误差，可以采用精密加工和装配工艺，优化齿轮表面处理等措施。

2.传动效率

传动效率是指输入功率与输出功率之间的比值，可以通过以下公式计算：

传动效率η=（输出功率/输入功率）*100%

传动效率的高低主要取决于齿轮的摩擦损失和变形损失。为了提高传动效率，可以采用高精度的齿轮和适当的润滑措施。

3.寿命

综上所述，行星齿轮机构的设计与计算需要根据传动要求对结构进行设计，并进行传动比和齿轮尺寸的计算。在性能评价方面，需要关注传动误差、传动效率和寿命等因素，并采取相应的措施进行优化。行星齿轮机构的设计与计算是一项综合性工作，对于实现高效、稳定传动具有重要意义。
