屋面雨水排水系统的布置与安装
屋面雨水排水系统的布置与安装：
⑴雨水斗：
雨水斗应满足最大限度地迅速排除屋面雨雪水的要求，排泄雨水时最小限度的掺气，并能拦截粗大杂质。分铸铁浇铸的65型和钢板焊制的79型两种
晒台、屋顶花园等供人们活动的屋面上，宜采用平篦式雨水斗。
布置雨水斗时，应以伸缩缝或沉降缝为排水分水线，否则应在该缝两侧各设一个雨水斗。当两个雨水斗连接在同一根立管或悬吊管上时，应采用伸缩接头，并保护密封。
在防火墙外设置雨水斗时，应在防火墙的两侧各设一个雨水斗。
在寒冷地区，雨水斗应尽量布置在受室内温度影响的屋面及雪水易融化的天沟范围内，雨水立管应布置在室内。
雨水斗的间距一般采用12~24m.天沟的坡度可采用0.003~0.006.
接入同一根立管的雨水斗，其安装高度应相同，当雨水立管的设计流量小于最大设计泄流量时，可将不同高度的雨水斗接入同一立管或悬吊管内。
多斗雨水排水系统宜对立管作对称布置，并不得在立管顶端设置雨水斗。雨水斗与屋面连接处必须做好防水处理。雨水斗的出水管管径一般不小于100㎜.设在阳台、窗井很小汇水面积处的雨水斗可采用50㎜.
⑵连接管
连接管的管径不得小于雨水斗短管的管径，连接管应牢固地固定在建筑承重结构上。
多斗雨水排水系统中排水连接管应接至悬吊管上，连接管宜采用斜三通与悬吊管相连。
变形缝两侧雨水斗的连接管，如合并接入一根立管或悬吊管上时，应采用柔性接头。 ⑶悬吊管
当厂房内地下有大量机器设备基础和各种管线或其他生产工艺要求不允许雨水检查井冒水时，不能设置埋地横管，必须采用悬吊在屋架下的雨水管，悬吊管可直接将雨水经立管输送至室外的检查井及排水管道。
当采有多斗悬吊管时，一根悬吊管上设置的雨水斗不得多于4个。其管径不得小于其雨水斗连接管管径，与雨水立管连接的悬吊管，不宜多于两根。
为满足水力条件及便于经常的维修清通，需有不小于0.003的坡度；在悬吊管的端头及长度超过15m的悬吊管上，应设置检查口或带法兰盘的三通，检查口间距不得大于20m，其位置应靠近墙柱。悬吊管一般采用铸铁管，石棉水泥接口。在可能受到振动和生产工艺有特殊要求时，可采用钢管，焊接接口，外刷防腐漆。

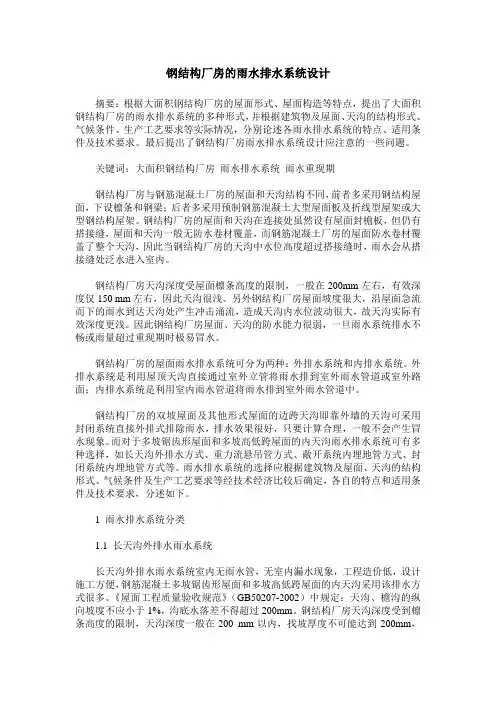

钢结构厂房的雨水排水系统设计
摘要：根据大面积钢结构厂房的屋面形式、屋面构造等特点，提出了大面积钢结构厂房的雨水排水系统的多种形式，并根据建筑物及屋面、天沟的结构形式、气候条件、生产工艺要求等实际情况，分别论述各雨水排水系统的特点、适用条件及技术要求。最后提出了钢结构厂房雨水排水系统设计应注意的一些问题。
关键词：大面积钢结构厂房 雨水排水系统 雨水重现期
钢结构厂房与钢筋混凝土厂房的屋面和天沟结构不同，前者多采用钢结构屋面，下设檩条和钢梁；后者多采用预制钢筋混凝土大型屋面板及折线型屋架或大型钢结构屋架。钢结构厂房的屋面和天沟在连接处虽然设有屋面封檐板，但仍有搭接缝，屋面和天沟一般无防水卷材覆盖，而钢筋混凝土厂房的屋面防水卷材覆盖了整个天沟，因此当钢结构厂房的天沟中水位高度超过搭接缝时，雨水会从搭接缝处泛水进入室内。
钢结构厂房天沟深度受屋面檩条高度的限制，一般在200mm左右，有效深度仅150 mm左右，因此天沟很浅。另外钢结构厂房屋面坡度很大，沿屋面急流而下的雨水到达天沟处产生冲击涌流，造成天沟内水位波动很大，故天沟实际有效深度更浅。因此钢结构厂房屋面、天沟的防水能力很弱，一旦雨水系统排水不畅或雨量超过重现期时极易冒水。
钢结构厂房的屋面雨水排水系统可分为两种：外排水系统和内排水系统。外排水系统是利用屋顶天沟直接通过室外立管将雨水排到室外雨水管道或室外路面；内排水系统是利用室内雨水管道将雨水排到室外雨水管道中。
钢结构厂房的双坡屋面及其他形式屋面的边跨天沟即靠外墙的天沟可采用封闭系统直接外排式排除雨水，排水效果很好，只要计算合理，一般不会产生冒水现象。而对于多坡锯齿形屋面和多坡高低跨屋面的内天沟雨水排水系统可有多种选择，如长天沟外排水方式、重力流悬吊管方式、敞开系统内埋地管方式、封闭系统内埋地管方式等。雨水排水系统的选择应根据建筑物及屋面、天沟的结构形式、气候条件及生产工艺要求等经技术经济比较后确定，各自的特点和适用条件及技术要求，分述如下。

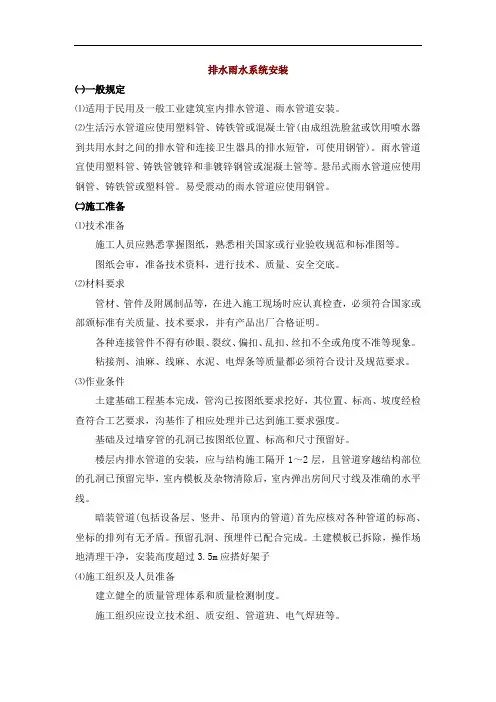

排水雨水系统安装
㈠一般规定
⑴适用于民用及一般工业建筑室内排水管道、雨水管道安装。
⑵生活污水管道应使用塑料管、铸铁管或混凝土管(由成组洗脸盆或饮用喷水器到共用水封之间的排水管和连接卫生器具的排水短管，可使用钢管)。雨水管道宜使用塑料管、铸铁管镀锌和非镀锌钢管或混凝土管等。悬吊式雨水管道应使用钢管、铸铁管或塑料管。易受震动的雨水管道应使用钢管。
㈡施工准备
⑴技术准备
施工人员应熟悉掌握图纸，熟悉相关国家或行业验收规范和标准图等。
图纸会审，准备技术资料，进行技术、质量、安全交底。
⑵材料要求
管材、管件及附属制品等，在进入施工现场时应认真检查，必须符合国家或部颁标准有关质量、技术要求，并有产品出厂合格证明。
各种连接管件不得有砂眼、裂纹、偏扣、乱扣、丝扣不全或角度不准等现象。
粘接剂、油麻、线麻、水泥、电焊条等质量都必须符合设计及规范要求。
⑶作业条件
土建基础工程基本完成，管沟已按图纸要求挖好，其位置、标高、坡度经检查符合工艺要求，沟基作了相应处理并已达到施工要求强度。
基础及过墙穿管的孔洞已按图纸位置、标高和尺寸预留好。
楼层内排水管道的安装，应与结构施工隔开1～2层，且管道穿越结构部位的孔洞已预留完毕，室内模板及杂物清除后，室内弹出房间尺寸线及准确的水平线。
暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。土建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子
⑷施工组织及人员准备
建立健全的质量管理体系和质量检测制度。
施工组织应设立技术组、质安组、管道班、电气焊班等。
施工人员数量根据工程规模和工程量的大小确定，一般应配备的人员有：给排水专业技术人员，测量工、管道工、电焊工、气焊工、起重工、油漆工、泥瓦工。
㈢排水管道及配件安装
⑴材料质量要求
铸铁排水管及管件应符合设计要求，有出厂合格证。
塑料排水管内外表层应光滑，无气泡、裂纹，管壁厚薄均匀，色泽一致。直管段挠度≯l％。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。并有出厂合格证及产品说明书。
