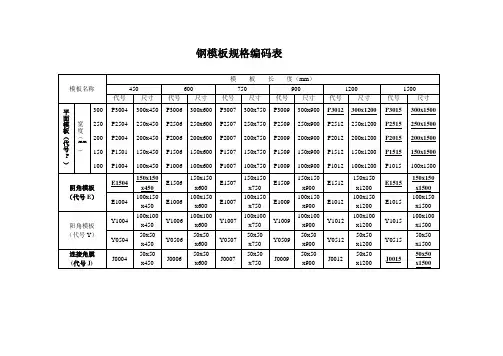

混凝土模板规格

模板名称 模 板 长 度（mm）

450 600 750 900 1200 1500

代号 尺寸 代号 尺寸 代号 尺寸 代号 尺寸 代号 尺寸 代号 尺寸

平面模板（代号

） 宽度（

） 300

250

200

150

100 P3004

P2504

P2004

P1501

P1004 300x450

250x450

200x450

150x450

100x450 P3006

P2506

P2006

P1506

P1006 300x600

250x600

200x600

150x600

100x600 P3007

P2507

P2007

P1507

P1007 300x750

250x750

200x750

150x750

100x750 P3009

P2509

P2009

P1509

P1009 300x900

250x900

200x900

150x900

100x900 P3012

P2512

P2012

P1512

P1012 300x1200

250x1200

200x1200

150x1200

100x1200 P3015

P2515

P2015

P1515

P1015 300x1500

250x1500

200x1500

150x1500

100x1500

阴角模板

（代号E） E1504 150x150x450 E1506 150x150x600 E1507 150x150x750 E1509 150x150x900 E1512 150x150

x1200 E1515 150x150

x1500

E1004 100x150x450 E1006 100x150x600 E1007 100x150x750 E1009 100x150x900 E1012 100x150

x1200 E1015 100x150

x1500

阳角模板

（代号Y） Y1004 100x100

钢筋混凝土排水管

规格型号(Mpa) 接口型式 管材内径（mm） 管材外径（mm） 承口外径（mm） 壁厚(mm) 有效长度(m) I级管 II级管 III级管

荷载(KN/m) 内水压(Mpa) 荷载(KN/m) 内水压(Mpa) 荷载(KN/m) 内水压(Mpa) 裂缝 破坏 裂缝 破坏 裂缝 破坏

RCP300 承插口 300 360 495 30 2.5 15 23 0.06 19 29 0.1 29 44 0.1

RCP400 承插口 400 480 610 40 17 26 27 41 39 59

RCP500 承插口 500 640 785 70 21 32 32 48 49 74

RCP600 承插口 600 750 900 75 25 38 40 60 60 90

RCP700 承插口 700 860 995 80 28 42 47 71 67 100

RCP800 承插口 800 980 1120 90 33 50 54 81 77 115

RCP900 承插口 900 1080 1220 90 37 56 61 92 87 130

RCP1000 承插口 1000 1200 1375 100 40 60 69 100 94 141

RCP1050 企口、钢承口 1050 1260 — 115 42 63 72 105 101 152

RCP1200 承插口 1200 1440 1475 120 48 72 81 120 119 179

RCP1400 企口、钢承口 1400 1680 — 140 58 87 95 145 143 214

RCP1500 企口、钢承口 1500 1800 — 150 60 90 99 150 151 226

RCP1650 承插口 1650 1980 2055 165 66 99 110 170 166 249

混凝土模板支架规格型号

一、引言

混凝土模板支架是建筑施工中常用的一种临时支撑结构，用于支撑混凝土浇筑时的模板和钢筋。模板支架的质量和稳定性直接关系到混凝土结构的质量和安全性。因此，设计和选择合适的混凝土模板支架是保证建筑施工质量和安全的重要手段。

二、规格型号

1.材料：Q235B钢材

2.规格型号：框架式支架、梯形支架、门式支架、扣件式支架、钢管支架、悬挂式支架等多种型号。

3.安全载荷：根据不同型号的支架，安全载荷分别为：框架式支架-3.0吨/平方米，梯形支架-1.5吨/平方米，门式支架-2.0吨/平方米，扣件式支架-2.5吨/平方米，钢管支架-1.5吨/平方米，悬挂式支架-1.0吨/平方米。

4.支撑高度：根据不同型号的支架，支撑高度分别为：框架式支架-1.5m-3.0m，梯形支架-1.5m-3.0m，门式支架-1.5m-3.0m，扣件式支架-1.5m-3.0m，钢管支架-1.5m-3.0m，悬挂式支架-1.5m-3.0m。

5.支架宽度：根据不同型号的支架，支架宽度分别为：框架式支架-0.75m-1.5m，梯形支架-0.75m-1.5m，门式支架-0.75m-1.5m，扣件式支架-0.75m-1.5m，钢管支架-0.75m-1.5m，悬挂式支架-0.75m-1.5m。

6.支架长度：根据不同型号的支架，支架长度分别为：框架式支架-1.2m-2.5m，梯形支架-1.2m-2.5m，门式支架-1.2m-2.5m，扣件式支架-1.2m-2.5m，钢管支架-1.2m-2.5m，悬挂式支架-1.2m-2.5m。

7.板厚：根据不同型号的支架，板厚分别为：框架式支架-2.5毫米，梯形支架-2.5毫米，门式支架-2.5毫米，扣件式支架-2.5毫米，钢管支架-2.5毫米，悬挂式支架-2.5毫米。

8.支架重量：根据不同型号的支架，支架重量分别为：框架式支架-15kg/m2，梯形支架-10kg/m2，门式支架-12kg/m2，扣件式支架-13kg/m2，钢管支架-10kg/m2，悬挂式支架-5kg/m2。

1、模板安装的一般要求

竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。

2、±0．000以下模板安装要求，略。

3、±0.000以上模板安装要求

（1）梁、板模板安装顺序及技术要点

①模板安装顺序

模板定位、垂直度调整→模板加固→验收→混凝土浇筑→拆模

②技术要点

安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。

（2）梁模板安装顺序及技术要点

①模板安装顺序

搭设和调平模板支架(包括安装水平拉杆和剪力撑)→按标高铺梁底模板→拉线找直→绑扎梁钢筋→安装垫块→梁两侧模板→调整模板

②技术要点

按设计要求起拱(跨度大于4m日寸，起拱0.2％)，并注意梁的侧模包住底模，下面龙骨包仆侧模。

（3）楼板模板安装顺序及技术要点

①模板安装顺序

"满堂"脚手架→主龙骨→次龙骨→柱头模板龙骨→柱头模板、顶板模板→拼装→顶板内、外墙柱头模板龙骨→模板调整验收→进行下道工序

②技术要点

楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2％)，起拱部位为中间起拱，四周不起拱。

（4）柱模板安装顺序及技术要点

①模板安装顺序

搭设脚手架→柱模就位安装→安装柱模→安没支撑→固定柱模→浇筑混凝土→拆除脚手架、模板→清理模板

②技术要点

板块与板块竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。

4、模板组拼
