电梯主要的的安全保护系统

论电梯的安全保护措施

摘要：如同电梯的发展始终围绕着高质量、低成本、节能、环保一样，电梯更高的安全性能也是追求的目标之一。由于在用电梯还时常发生一些安全事故，因此人们还需要对这一问题进行分析、研究，找出解决问题的对策来加以预防，除了加强对电梯的安全管理之外，还需要增加相应的安全设施，这里就对在用电梯时进行的安全保护措施加以简单的介绍。

关键词：安全性能事故保护措施

正文：

虽然使用电梯的人们越来越多，但是多数乘客对电梯的结构、性能还是不很了解，部分乘客在乘坐时提心吊胆，总感到不安全。具有这种害怕心理是可以理解的，因为电梯是一种复杂的设备，在运行中由于某种原因的确会出现一些不安全的情景，如超速运行，失去控制，操作按钮不起作用，电梯关门夹人……但是电梯本身是一种完善的运输设备，设计人员设计了多种安全装置，采用了多种安全措施来消除这些不安全因素。只要电梯正确使用和定期维修、检查，就不会发生安全事故。以下简单介绍电梯设备在电梯运行前、运行中和发生故障后起作用的安全装置及采取的安全措施。

一、电梯运行前起作用的安全保护

1、接地

电梯上所有的电器设备的金属外壳均有良好的接地，其接地电阻值都大于4W。电梯的保护接地系统都是良好的，对电气设备的绝缘强度在安装时都进行了测试。其绝缘电阻都大于1000W/V，并且其阻值不小于：①动力电路和电气安全装置电路时0.5MW；②其它电路（控制、照明、信号）时0.25MW。所以电梯设备是安全用电，不易发生触电、漏电现象。

2、曳引绳

曳引绳承受着电梯的全部悬挂重量，它的质量直接关系到运行中的安全。电梯上使用的钢丝绳比普通钢丝绳要求高，国家规定曳引绳必须符合GB8903～8904-88电梯用钢丝绳标准。曳引绳的特点是强度大、柔韧性好，而且象客梯、医用电梯的钢丝绳根数都不少于4根，静载安全系数不少于12，绳头组合的拉伸强度都不低于钢丝绳的拉伸强度。因此高质量的曳引绳保证了电梯运行中的安全。

《西藏科技）２０１０年７期（总第２０８期）　特种设备检验　

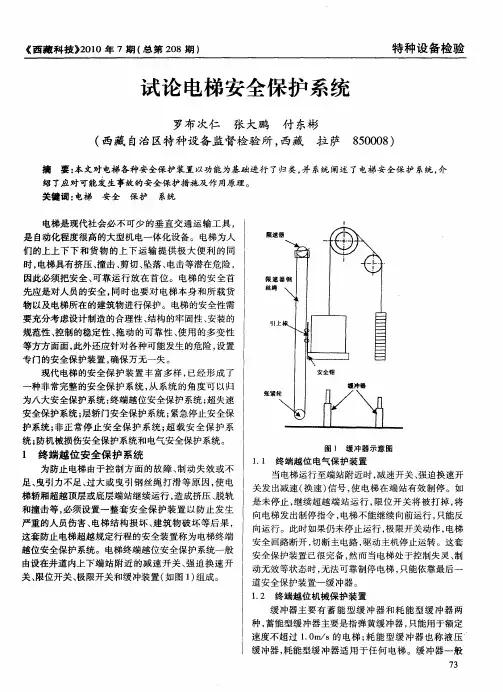

试论电梯安全保护系统　

罗布次仁　张大鹏　付东彬　

（西藏自治区特种设备监督检验所，西藏拉萨８５０００８）　

摘要：本文对电梯各种安全保护装置以功能为基础进行了归类，并系统阐述了电梯安全保护系统，介　

绍了应对可能发生事故的安全保护措施及作用原理。　关键词：电梯安全保护　系统　

电梯是现代社会必不可少的垂直交通运输工具，　

是自动化程度很高的大型机电一体化设备。电梯为人　们的上上下下和货物的上下运输提供极大便利的同　

时，电梯具有挤压、撞击、剪切、坠落、电击等潜在危险，　

因此必须把安全、可靠运行放在首位。电梯的安全首　先应是对人员的安全，同时也要对电梯本身和所载货　物以及电梯所在的建筑物进行保护。电梯的安全性需　

要充分考虑设计制造的合理性、结构的牢固性、安装的　规范性、控制的稳定性、拖动的可靠性、使用的多变性　

等方方面面，此外还应针对各种可能发生的危险，设置　专门的安全保护装置，确保万无一失。　

现代电梯的安全保护装置丰富多样，已经形成了　

一种非常完整的安全保护系统，从系统的角度可以归　为八大安全保护系统：终端越位安全保护系统；超失速　

安全保护系统；层轿门安全保护系统；紧急停止安全保　

护系统；非正常停止安全保护系统；超载安全保护系　统；防机械损伤安全保护系统和电气安全保护系统。　

１　终端越位安全保护系统　

为防止电梯由于控制方面的故障、制动失效或不　

足、曳引力不足、过大或曳引钢丝绳打滑等原因，使电　梯轿厢超越顶层或底层端站继续运行，造成挤压、脱轨　

和撞击等，必须设置一整套安全保护装置以防止发生　严重的人员伤害、电梯结构损坏、建筑物破坏等后果，　

这套防止电梯超越规定行程的安全装置称为电梯终端　越位安全保护系统。电梯终端越位安全保护系统一般　由设在井道内上下端站附近的减速开关、强迫换速开　

关、限位开关、极限开关和缓冲装置（如图１）组成。　图１缓冲器示意图　１．１终端越位电气保护装置　当电梯运行至端站附近时，减速开关、强迫换速开　

第 1 页 共 7 页 浅析电梯的安全保护系统

电梯是载人的垂直交通运输工具，必须将安全运行放在首位。电梯的安全首先应是对人员的保护，同时也要对电梯本身和所载货物以及电梯所在的建筑物进行保护。

电梯可能发生的危险一般有：人员被挤压、撞击和发生坠落、剪切、人员被电击、轿厢超越极限行程发生撞击，轿厢超速或因断绳造成坠，由于材料失效、强度丧失而造成结构破坏等。

电梯的安全性除了在结构的合理性，电气控制和拖动的可靠性方面充分考虑外，还针对各种可能发生的危险，设置专门的安全装置。

1 防超越行程的保护

为防止电梯由于控制方面的故障，轿厢超越顶层或底层端站继续运行，必须设置保护装置以防止发生严重的后果和结构损坏。防止越程的保护装置一般是由设在井道内上下端站附近的强迫换速开关、限位开关和极限开关组成。

2 防电梯超速和断绳的保护

电梯由于控制失灵、曳引力不足、制动器失灵或制动力不足以及超载拖动绳断裂等原因都会造成轿厢超速和坠落，因此，必须有可靠的保护措施。

第 2 页 共 7 页 防超速和断绳的保护装置是安全钳--限速器系统。安全钳是一种使轿厢(或对重装置)停止向下运动的机械装置，凡是由钢丝绳或链条悬挂的电梯轿厢均应设置安全钳(当底坑下有人能进入的空间时，对重装置也可设安全钳)。安全钳一般都安装在轿架的底梁上，成对地同时作用在导轨上。

限速器是限制电梯运行速度的装置，一般安装在机房。当轿厢上行或下行超速时，通过限速器上的电气触点控制电梯停止运行，当下行超速使电气触点动作仍不能使电梯停止，速度达到一定值后，限速器机械动作，拉动安全钳夹住导轨将轿厢制停;当断绳造成轿厢(或对重装置)坠落时，也由限速器的机械动作拉动安全钳，使轿厢制停在导轨上。安全钳和限速器动作后，必须将轿厢(或对重装置)提起，并经专业人员调整后方可恢复电梯使用。

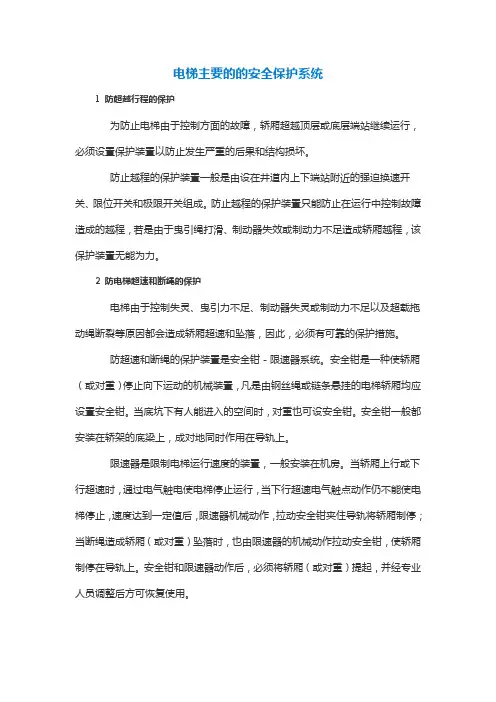

电梯主要的的安全保护系统

1 防超越行程的保护

为防止电梯由于控制方面的故障，轿厢超越顶层或底层端站继续运行，必须设置保护装置以防止发生严重的后果和结构损坏。

防止越程的保护装置一般是由设在井道内上下端站附近的强迫换速开关、限位开关和极限开关组成。防止越程的保护装置只能防止在运行中控制故障造成的越程，若是由于曳引绳打滑、制动器失效或制动力不足造成轿厢越程，该保护装置无能为力。

2 防电梯超速和断绳的保护

电梯由于控制失灵、曳引力不足、制动器失灵或制动力不足以及超载拖动绳断裂等原因都会造成轿厢超速和坠落，因此，必须有可靠的保护措施。

防超速和断绳的保护装置是安全钳－限速器系统。安全钳是一种使轿厢（或对重）停止向下运动的机械装置，凡是由钢丝绳或链条悬挂的电梯轿厢均应设置安全钳。当底坑下有人能进入的空间时，对重也可设安全钳。安全钳一般都安装在轿架的底梁上，成对地同时作用在导轨上。

限速器是限制电梯运行速度的装置，一般安装在机房。当轿厢上行或下行超速时，通过电气触电使电梯停止运行，当下行超速电气触点动作仍不能使电梯停止，速度达到一定值后，限速器机械动作，拉动安全钳夹住导轨将轿厢制停；当断绳造成轿厢（或对重）坠落时，也由限速器的机械动作拉动安全钳，使轿厢制停在导轨上。安全钳和限速器动作后，必须将轿厢（或对重）提起，并经专业人员调整后方可恢复使用。 3 防人员剪切和坠落的保护

在电梯事故中人员被运动的轿厢剪切或坠入井道的事故所占的比例较大，而且这些事故后果都十分严重，所以防止人员剪切和坠落的保护十分重要。

防人员坠落和剪切的保护主要由门、门锁和门的电气安全触点联合承担。

4 缓冲装置

电梯由于控制失灵、曳引力不足或制动失灵等发生轿厢或对重蹲底时，缓冲器将吸收轿厢或对重的动能，提供最后的保护，以保证人员和电梯结构的安全。

5 报警和救援装置

电梯发生人员被困在轿厢内时，通过报警或通信装置应能将情况及时通知管理人员并通过救援装置将人员安全救出轿厢。
