工程监测施工方案及措施

脚手架工程

一、脚手架的选用：

为保证工期，达到快速、优质、安全和经济适用，本工程在主体结构施工阶段内脚手架采用满堂钢木脚手方案，在砌筑时里脚手架采用钢管架，铺木脚手板。在装修施工阶段根据施工部位分别采用满堂架及木凳式里脚手架。

二、外脚手架的搭设、组合方案。

本工程采用双排外脚手架，总高度9.2m。

(1)组合形式：立杆间距1.2m，横杆间距1.5m，步距1.5m,立杆距墙面1.65m，斜撑杆的网格为2.4×3.6连接在脚手架的节点上。每三步三跨设置连墙。

(2)搭设准备：脚手架搭设前，应逐级对搭设人员作技术交底。确定脚手架平面，立面布置、按照、杆解清单对进场的杆件进行检查验收；清除脚手架搭设场地的杂物，并使排水通畅。

(3)搭设顺序：立杆底部铺设砼块→逐根摆放扫地杆→逐根树立立杆，随即与扫地杆扣紧→安装第一步大横杆（与各立杆扣紧）→安装第一步临时斜撑杆（下段与第一步大横杆扣紧）→安装第二步在横杆（与临时斜撑杆上段扣紧）→第三步、第四步横杆→连墙杆→接立杆→加设剪刀撑→验收后交付使用。

(4)安全网的架设。

①安全网有产品合格证，立网采用2000目安全网，每隔9m设一道平网。 ②脚手架必须配合施工进度，搭设一次搭度高度不应超过相邻墙体以上两步，同时密目立网的封闭必须超过作业平面（楼板）以上1.5m。

三、脚手架搭设的技术措施。

(1) 连墙杆的搭设（架体与建筑物拉结）

① 垂直距离不大于4m，也不得大于3个大横杆的步距，水平距离不大于6m，也不得大于立柱的4个纵距，垂直距离应严格控制，从而加大立柱的承载力。连墙杆必须与架体的距离应大于10cm。

② 窗口处与连墙杆连接的内外短管可沿窗洞口短边24cm，竖向布置的两头做到下顶地板，上顶楼板。

（2）立杆的搭设与构造

① 立杆的接必须采用对接扣件进行连接，接头应交错布置，同层，同跨不得设置两个立杆接头，各接头距大横杆的距离应小于步距的1/3。

②立杆的接头在架体的顶端及采取搭接的方式，其搭接的长度应不小于1m，并不小于两个扣件固定，立杆伸出最边缘扣件顶端距离不应小于10cm。

铜川市水库枢纽工程

安全监测工程施工方案

工程概况

本工程主要包括大坝及放水塔、泄洪洞安全监测工程，其主要包括监测仪器设备采购、检验、安装及施工期监测工作。主要项目有：巡视检查、环境量监测（上、下游水位，坝区气温，降水量）、表面变形监测（水平和垂直位移监测）、渗流监测（坝体渗流压力及绕坝渗流监测），监测仪器自动化等。

表15-1 大坝安全监测主要工程量

二 大坝安全监测 单位 数量 备注

土建工程

视准线校核基点 个 10

工作基点 个 10

永久综合点测墩 个 25

水准网网点 个 10

水准监测网施工便道 m 400

土石方回填 m3 20

土方明挖 m3 100

绕坝渗流钻孔 m 450

镀锌钢管测压管 m 450

护壁管 m 450

钻孔（深孔渗压计） m 600

mPVC水平电缆套管 m 1100

垂直电缆保护无缝钢管 m 180

双金属标钢管 m 30

双金属标铝管 m 30

护壁钢管 m 30

双金属标钻孔 m 30

观测房 m2 15

大坝变形监测

水平位移 强制对中基座 个 28

经纬仪 台 1 进口

竖向位移

水准仪 台 1 进口

水准标 个 28

水准尺 个 3 每个3m

双金属标系统 套 1

双金属标仪 台 1

大坝渗流监测

渗压计 支 36

压力表 个 20

测压管孔口装置 个 20

堰流计 支 1

量水堰堰板 块 1

水质分析 项 1

环境量监测

百叶箱 个 1

自计温度计 台 1

自计雨量计 台 1

遥测水位计 支 1

人工水尺 组 2

其他

监测仪器电缆 km 15

集线箱(16接口) 台 4

便携式读数仪 台 1

二次自动控制系统设备

安全监测工程施工方案

2

铜川市水库枢纽工程

安全监测工程施工方案

15.1工程概况

本工程主要包括大坝及放水塔、泄洪洞安全监测工程，其主要包括监测仪器设备采购、检验、安装及施工期监测工作。主要项目有：巡视检查、环境量监测（上、下游水位，坝区气温，降水量）、表面变形监测（水平和垂直位移监测）、渗流监测（坝体渗流压力及绕坝渗流监测），监测仪器自动化等。

表15-1 大坝安全监测主要工程量

二 大坝安全监测 单数量 备注

2.1 土建工程 2.1.1 视准线校核基点 个 10 2.1.2 工作基点 个 10 2.1.3 永久综合点测墩 个 25 2.1.4 水准网网点 个 10 2.1.5 水准监测网施工m 400 2.1.6 土石方回填 m3 20

2.1.7 土方明挖 m3 100

2.1.8 Φ108mm绕坝渗流m 450 2.1.9 Ф50mm镀锌钢管m 450 2.1.1Ф56mmPVC护壁管 m 450 2.1.1Φ108mm钻孔（深m 600 2.1.1Ф56m mPVC水平m 1100 2.1.1Φ211×5mm垂直m 180 2.1.1Ф127mm双金属标m 30 2.1.1Ф102mm双金属标m 30 2.1.1Ф168mm护壁钢管 m 30 2.1.1Ф168mm双金属标m 30 2.1.1观测房 m2 15

2.2 大坝变形监测 2.2.1 水平位移

3

2.2.1.强制对中基座 个 28 2.2.1.经纬仪 台 1 进口 2.2.2 竖向位移 2.2.2.水准仪 台 1 进口 2.2.2.水准标 个 28 2.2.2.水准尺 个 3 每个3m 2.2.2.双金属标系统 套 1 2.2.2.双金属标仪 台 1 2.3 大坝渗流监测 2.3.1 渗压计 支 36 2.3.2 压力表 个 20 2.3.3 测压管孔口装置 个 20 2.3.4 堰流计 支 1 2.3.5 量水堰堰板 块 1 2.3.6 水质分析 项 1 2.4 环境量监测 2.4.1 百叶箱 个 1 2.4.2 自计温度计 台 1 2.4.3 自计雨量计 台 1 2.4.4 遥测水位计 支 1 2.4.5 人工水尺 组 2 2.5 其他 2.5.1 监测仪器电缆 km 15 2.5.2 集线箱(16接口) 台 4 2.5.3 便携式读数仪 台 1 2.6 二次自动控制系 2.6.1 测控单元(MCU)套 4 2.6.2 数据库服务器 台 1 2.6.3 计算机 台 1 2.6.4 笔记本电脑 本 1 2.6.5 激光打印机 台 1 2.6.6 不间断电源（UPS）台 1 2.6.7 通讯（光）电缆 km 5

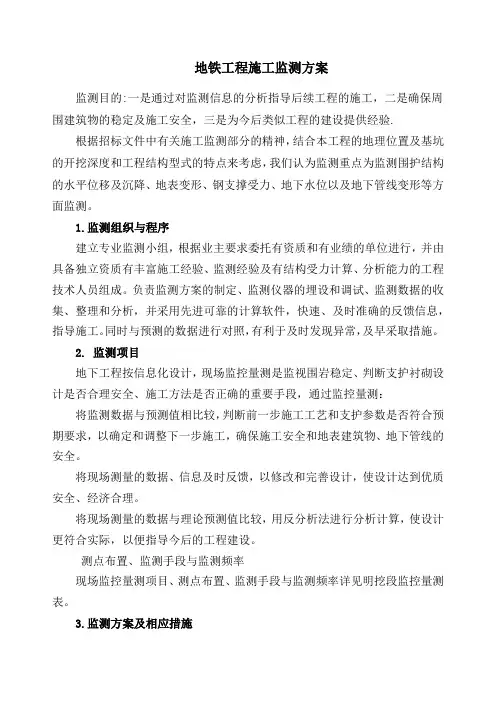

地铁工程施工监测方案

监测目的:一是通过对监测信息的分析指导后续工程的施工，二是确保周围建筑物的稳定及施工安全，三是为今后类似工程的建设提供经验.

根据招标文件中有关施工监测部分的精神，结合本工程的地理位置及基坑的开挖深度和工程结构型式的特点来考虑，我们认为监测重点为监测围护结构的水平位移及沉降、地表变形、钢支撑受力、地下水位以及地下管线变形等方面监测。

1.监测组织与程序

建立专业监测小组，根据业主要求委托有资质和有业绩的单位进行，并由具备独立资质有丰富施工经验、监测经验及有结构受力计算、分析能力的工程技术人员组成。负责监测方案的制定、监测仪器的埋设和调试、监测数据的收集、整理和分析，并采用先进可靠的计算软件，快速、及时准确的反馈信息，指导施工。同时与预测的数据进行对照，有利于及时发现异常，及早采取措施。

2. 监测项目

地下工程按信息化设计，现场监控量测是监视围岩稳定、判断支护衬砌设计是否合理安全、施工方法是否正确的重要手段，通过监控量测：

将监测数据与预测值相比较，判断前一步施工工艺和支护参数是否符合预期要求，以确定和调整下一步施工，确保施工安全和地表建筑物、地下管线的安全。

将现场测量的数据、信息及时反馈，以修改和完善设计，使设计达到优质安全、经济合理。

将现场测量的数据与理论预测值比较，用反分析法进行分析计算，使设计更符合实际，以便指导今后的工程建设。

测点布置、监测手段与监测频率

现场监控量测项目、测点布置、监测手段与监测频率详见明挖段监控量测表。

3.监测方案及相应措施 1）地面沉降

（1）监测方法：主要监测基坑开挖引起的地表变形情况。监测方法是在地表埋设测点，用水准仪进行下沉的量测。根据量测结果进行回归分析，判断基坑开挖对地表变形的影响。

（2）测点布置原则：测点布置在基坑周围地面上，间距10～20米。

（3）量测频率：见监测项目汇总表

（4）量测精度：±1mm

（5）相应对策： 当地表沉降速度过大，加快监测频率，必要时，停工检查原因，采用加强支撑和加固地层的措施保证施工安全。
