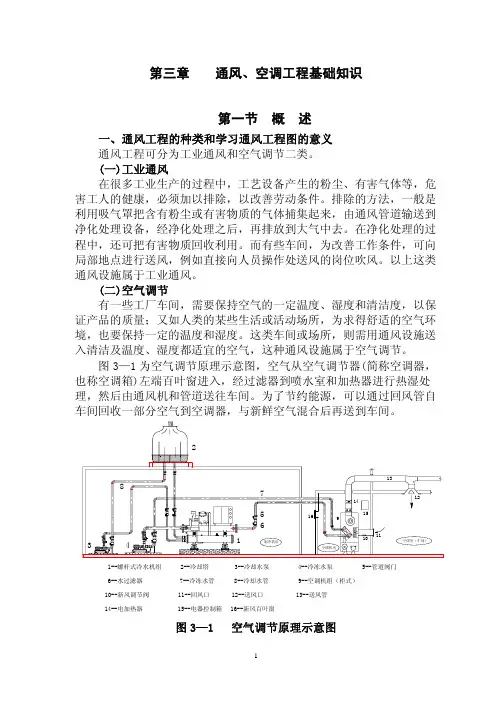

第三章 通风工程图A

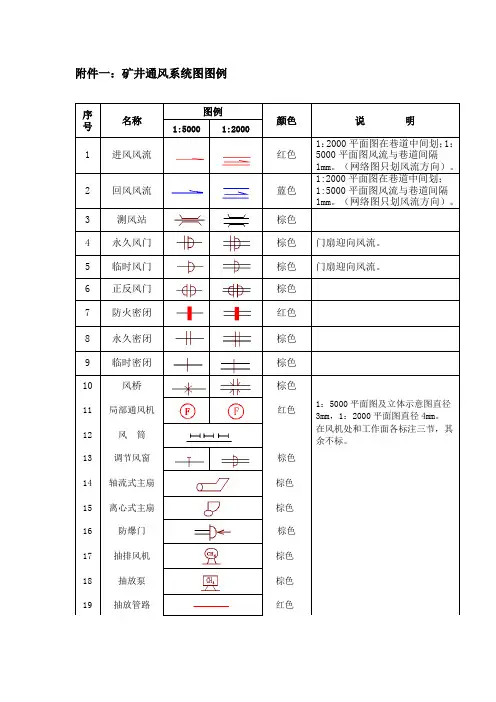

附件一：矿井通风系统图图例

序号

名称

图例

颜色

说

明 1:5000 1:2000

1 进风风流

红色 1：2000平面图在巷道中间划；1：5000平面图风流与巷道间隔1mm。（网络图只划风流方向）。

2 回风风流

蓝色 1:2000平面图在巷道中间划；1:5000平面图风流与巷道间隔1mm。（网络图只划风流方向）。

3 测风站 棕色

4 永久风门 棕色 门扇迎向风流。

5 临时风门 棕色 门扇迎向风流。

6 正反风门 棕色

7 防火密闭 红色

8 永久密闭 棕色

9 临时密闭 棕色

10 风桥 棕色

11 局部通风机 红色 1：5000平面图及立体示意图直径3mm，1：2000平面图直径4mm。

12 风 筒

在风机处和工作面各标注三节，其余不标。

13 调节风窗 棕色

14 轴流式主扇

棕色

15 离心式主扇

棕色

16 防爆门

棕色 棕色

17 抽排风机

棕色

18 抽放泵

棕色

19 抽放管路 红色

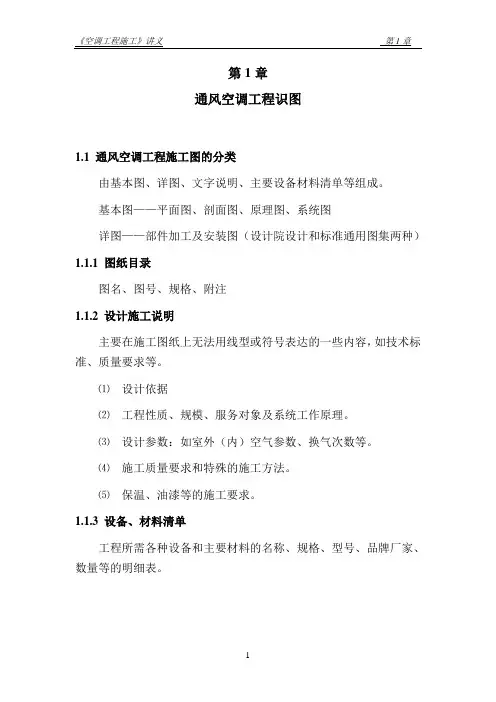

《空调工程施工》讲义 第1章

- 1 - 第1章

通风空调工程识图

1.1 通风空调工程施工图的分类

由基本图、详图、文字说明、主要设备材料清单等组成。

基本图——平面图、剖面图、原理图、系统图

详图——部件加工及安装图（设计院设计和标准通用图集两种）

1.1.1 图纸目录

图名、图号、规格、附注

1.1.2 设计施工说明

主要在施工图纸上无法用线型或符号表达的一些内容，如技术标准、质量要求等。

⑴ 设计依据

⑵ 工程性质、规模、服务对象及系统工作原理。

⑶ 设计参数：如室外（内）空气参数、换气次数等。

⑷ 施工质量要求和特殊的施工方法。

⑸ 保温、油漆等的施工要求。

1.1.3 设备、材料清单

工程所需各种设备和主要材料的名称、规格、型号、品牌厂家、数量等的明细表。

《空调工程施工》讲义 第1章

- 2 - 1.1.4 平、剖面图及详图 P38 A

⑴ 平面图是施工图中最基本的一种图样，应按本层平顶以下俯视绘出。

平面图主要表达——

建筑物的设备的平面布置

管线的水平走向、排列的规格尺寸

管道的坡度和坡向，管径和标高等

平（剖）面图中的风管宜用双线绘制，风管法兰盘宜用单线绘制。

两根风管相交叉时，可不断开绘制，其交叉部分的不可见轮廓线可不绘出。

⑵ 剖面图是施工图中常见的一种图样，应在其平面图上选择能反映该系统全貌的部位直立剖切，剖切的视向宜向上、向左。

剖面图主要表达——

风管、水管、部件及设备的立面位置及标高尺寸

⑶ 详图，它表明——

风管、部件及设备制作和安装的具体形式、方法和详细构造及加工尺寸，对于一般性的通风空调工程，通常都使用国家标准图集。对于一些有特殊要求的工程，则由设计院设计施工详图。

《空调工程施工》讲义 第1章

- 1 - 第1章

通风空调工程识图

1.1 通风空调工程施工图的分类

由基本图、详图、文字说明、主要设备材料清单等组成。

基本图——平面图、剖面图、原理图、系统图

详图——部件加工及安装图（设计院设计和标准通用图集两种）

1.1.1 图纸目录

图名、图号、规格、附注

1.1.2 设计施工说明

主要在施工图纸上无法用线型或符号表达的一些内容，如技术标准、质量要求等。

⑴ 设计依据

⑵ 工程性质、规模、服务对象及系统工作原理。

⑶ 设计参数：如室外（内）空气参数、换气次数等。

⑷ 施工质量要求和特殊的施工方法。

⑸ 保温、油漆等的施工要求。

1.1.3 设备、材料清单

工程所需各种设备和主要材料的名称、规格、型号、品牌厂家、数量等的明细表。

《空调工程施工》讲义 第1章

- 2 - 1.1.4 平、剖面图及详图 P38 A

⑴ 平面图是施工图中最基本的一种图样，应按本层平顶以下俯视绘出。

平面图主要表达——

建筑物的设备的平面布置

管线的水平走向、排列的规格尺寸

管道的坡度和坡向，管径和标高等

平（剖）面图中的风管宜用双线绘制，风管法兰盘宜用单线绘制。

两根风管相交叉时，可不断开绘制，其交叉部分的不可见轮廓线可不绘出。

⑵ 剖面图是施工图中常见的一种图样，应在其平面图上选择能反映该系统全貌的部位直立剖切，剖切的视向宜向上、向左。

剖面图主要表达——

风管、水管、部件及设备的立面位置及标高尺寸

⑶ 详图，它表明——

风管、部件及设备制作和安装的具体形式、方法和详细构造及加工尺寸，对于一般性的通风空调工程，通常都使用国家标准图集。对于一些有特殊要求的工程，则由设计院设计施工详图。

通风、空调工程施工图预算--通风安装工程量计算（含案例）

一、通风工程系统组成

通风系统的任务是将室内的污浊空气或废气经过消毒之后排至室外，再把室外的新鲜空气经过净化处理之后送到室内，以保持室内的空气清洁、新鲜。

1、通风系统的分类

按照动力来分分为自然通风、

机械通风两种。机械通风又分

为机械送风和机械排风两种。

①自然通风：由于室内外空气的温度不同而形成的空气重度差促使室内和室外的空气发生对流、交换。

②机械通风

机械通风分为机械送风和机械排风两种。

机械送风：利用风机产生的动力，使空气在通风管道系统内沿一定的方向流动，分送到各用其房间或用气点。如下图所示

Ø机械排风：利用风机产生的的空气或废气经过消毒之后排至室外。如下图所示动力，将室内污浊

2、通风工程系统组成 ①送风(给风)系统组成(J系统)，如下图所示。

Ø吸(回、排)风口：将房间内浊气吸入回风管道，送回空气处理室处理。

Ø管道配件(管件)：弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。

Ø管道部件：各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。

②排风(P)系统组成，如下图所示。

Ø排风口：将浊气吸入排风管内。有吸风口、排风口、侧吸罩等部件。

Ø排风管：输送浊气的管道。

Ø排风机：排风机是将浊气用机械能量从排气管中排出。

Ø风帽：将浊气排入大气中，防空气倒灌及防雨水灌入的部件。

Ø除尘器：用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排出。如旋风除尘器、袋式除尘器、滤尘器等。

Ø其他管件和部件等：见送风系统。

二、通风安装工程量计算

(一)通风管道工程量计算

1、风管工程量计算及定额使用：

用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量，以施工图图示风管中心线长度为准，按风管不同断面形状(圆、方、矩)的展开面积计算，按㎡计量。
