ds1302时钟芯片工作原理

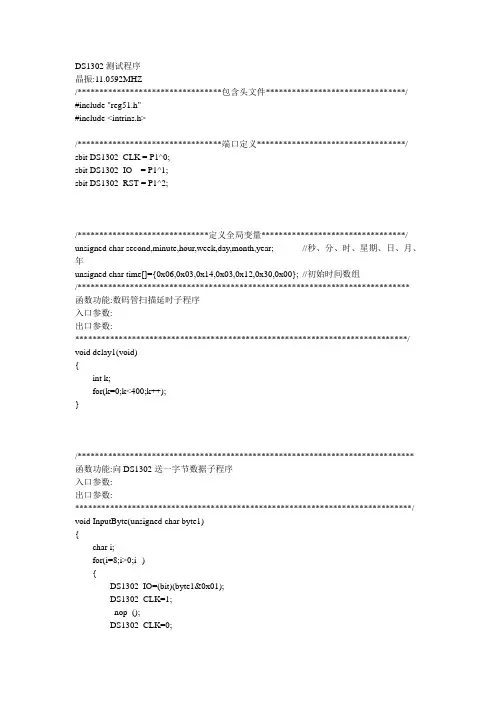

DS1302测试程序

晶振:11.0592MHZ

/*********************************包含头文件********************************/

#include "reg51.h"

#include

/*********************************端口定义**********************************/

sbit DS1302_CLK = P1^0;

sbit DS1302_IO = P1^1;

sbit DS1302_RST = P1^2;

/******************************定义全局变量*********************************/

unsigned char second,minute,hour,week,day,month,year; //秒、分、时、星期、日、月、年

unsigned char time[]={0x06,0x03,0x14,0x03,0x12,0x30,0x00}; //初始时间数组

/****************************************************************************

函数功能:数码管扫描延时子程序

入口参数:

出口参数:

****************************************************************************/

void delay1(void)

{

int k;

for(k=0;k<400;k++);

}

/*****************************************************************************

函数功能:向DS1302送一字节数据子程序

ds1302时钟芯片介绍

DS1302是由美国公司Maxim Integrated（原先Dallas

Semiconductor）生产的一种时钟芯片。它是用于计时和日期记录的低功耗时钟芯片，可以广泛应用于计算机、家用电器、电子设备和工业控制等领域。

DS1302采用SPI接口与微控制器进行通信，采用电池供电，具有低功耗特性。它内部包含了时钟计数器、时钟发生器、RAM和控制逻辑等核心部件。

DS1302具有精确的时钟计数器，可以提供准确的时间和日期记录。它采用32.768kHz的晶体振荡器作为时钟源，可以提供精确至秒级别的计时功能。同时，它还具有256字节的RAM用于存储用户数据和设置参数。

DS1302支持BCD码和二进制码两种时间格式，并可以进行自动切换。除此之外，它还具有闹钟功能，可以设置多个闹钟，同时支持中断输出，可通过外部中断引脚触发。

DS1302有一套完善的控制指令集，通过SPI接口与微控制器进行通信。微控制器可以通过发送指令来读取和写入时钟和RAM中的数据。此外，它还具有写保护功能，可以设置只读或只写模式，保护计时和日期数据的安全性。

DS1302具有多种封装形式，如DIP、SOIC和TSSOP等，方便不同应用场景的安装和布局。此外，它还具有宽工作温度范围和抗辐射等特性，适应各种恶劣环境下的工作。

总结起来，DS1302是一种集计时、日期记录和闹钟功能于一体的低功耗时钟芯片。它准确可靠、功能丰富、易于使用，可广泛应用于各种电子设备和工业控制系统中。

ds1302的工作原理

DS1302是一款实时时钟芯片，它的工作原理基于振荡器和分频器的结合。

DS1302内置有一个32.768kHz的振荡器，它通过晶体的振荡来提供一个稳定的频率信号。该频率信号被分频器分频为1Hz的时间基准脉冲。

在工作时，DS1302通过上电复位电路初始化其内部寄存器。然后，DS1302使用锁存器将振荡器输出的1Hz脉冲锁存到内部计数寄存器中。计数寄存器以BCD（二进制编码十进制）的形式存储当前时间，包括年、月、日、小时、分钟和秒。

DS1302还具有一个写保护功能，可通过设置相应的控制寄存器位来使其处于只读模式，防止误操作或恶意更改。

为了确保数据的可靠性，DS1302将计数寄存器中的数据存储在内部的SRAM（静态随机存取存储器）中，并在断电时自动切换到备用电池供电模式，以保持数据的持久存储。当外部电源重新接入时，DS1302会从SRAM中恢复数据，并通过锁存器将其重新加载到计数寄存器中。

除了主要的时钟功能外，DS1302还提供了定时器功能，可以设置定时器的触发时间和触发动作。

总的来说，DS1302的工作原理是通过内置的振荡器和分频器产生稳定的时钟脉冲，将时间数据以BCD格式存储在计数寄存器中，并通过写保护和备用电池供电功能确保数据的可靠性和持久性。

《DS1302数字时钟芯片》

1. 内置电池备份功能，确保时间信息在断电情况下依然准确无误；

2. 精度高，每月误差不超过±30秒；

3. 支持秒、分、时、日、月、周、年的计时，满足日常生活和工作需求；

4. 通过串行通信接口与单片机或其他设备进行数据交换，操作简单；

5. 超低功耗设计，节能环保。

下面，让我们详细了解DS1302数字时钟芯片的内部结构、工作原理及实际应用。

《DS1302数字时钟芯片》

二、内部结构与关键特性

1. 时钟模块：包含了时钟振荡器、分频器以及时钟计数器。振荡器采用32.768kHz的晶振，保证了时间的精确度。分频器将振荡器输出的频率分频至1Hz，供时钟计数器使用。

2. RAM存储器：DS1302内置31字节静态RAM，可用于存储临时数据或用户自定义信息，方便在不干扰时钟运行的情况下进行数据保存。

3. 电源管理模块：DS1302具备掉电保护功能，当外部电源断电时，内置的锂电池可以自动为芯片供电，确保时钟正常运行。

4. 串行接口：采用三线接口（时钟线、数据线、复位线），简化了与外部设备的连接，便于实现数据的同步传输。

三、工作原理 1. 初始化：通过复位线将DS1302复位，使其进入待命状态，准备接收命令。

2. 命令发送：单片机或其他控制器通过串行接口向DS1302发送命令，包括读/写时钟数据、RAM数据等。

3. 数据交换：在命令发送后，DS1302根据命令类型进行数据读出或写入操作。数据传输过程中，时钟线控制数据同步，数据线传输数据位。

4. 数据处理：单片机接收到DS1302的数据后，可进行时间显示、闹钟设置等操作。

四、实际应用

1. 智能家居：作为时间基准，用于家庭安防、照明、温控等系统的定时控制。

2. 儿童手表：为孩子提供准确的时间显示，便于家长监控和管理孩子的作息。

3. 工业自动化：在生产线控制、设备维护等领域，实现精确的时间记录和任务调度。
