开关电源检验作业指导书

  • 格式：xls
  • 大小：151.00 KB
  • 文档页数：2

文件编号

版本

致命CR严重MA轻微MI

00.651.5

检验工具缺陷类别备注

MI

游标卡尺

直钢尺MA

耐压测试

仪

数字式万

用表

摇表(兆

欧表)CR

交流稳压器

、数字式万

用表、负载

电阻MA检查水平一般检查水平Ⅱ

检验方法/图示

用耐压测试仪检验

用兆欧表测试各绕组同及初级间绝缘电阻文件

标题开关电源检验作业指导书

目视合格质量水

平（AQL)抽样

方案GB-2828,一次正常

抽样方案

检验项目/检验要求

标记:

1.1安全认证标记

1.2产品型号或规定的标注代号

1.3制造厂名或商标

1.4输入、输出端编号或代号

1.5额定输入电压，额定输出电压标注

1.6工作频率标注

1.7标记不易擦掉

外观结构:

2.1绝缘胶带不应松脱

2.2绕线要平，金属导体不外露

2.3标记应印刷清晰，印字无错位、漏印

2.4脱漆面积不超过1mm²,不超过2处

2.5引出线无松脱，颜色无错位

2.6引线剥出线头在4-5mm，线头应加焊锡

2.7高压引线采用双重绝缘导线

2.8引出线长度与标准长度不得≤10mm或

≥20mm

2.9铁皮壳厚度与标准≥1mm或按图纸要求

2.10矽钢片、紧固镙丝、支架等不得有明

显锈斑

2.11外壳不得有机械损伤或矽钢片破损

2.12交流铁芯层迭不整齐幅度不超过

0.5mm(以铁芯斜对角长度为准）或松目视

安全性能:

3.1交流2500V（有效值），50Hz，判定电

流为1mA,试验1分钟，无发生击穿或飞弧

（初级对铁芯及次级）现象

3.2直流500V，各绕组间及初次级间绝缘

电阻≥50MΩ

3.3电源引线无破损，金属导体不外露

4.1空载电流I≤±5%额定要求用万用表测量:将次级所有绕组全部开路，把万用

表置于交流电流挡(500mA，串入初级绕组。当初

级绕组的插头插入220V&380V交流电时，万用表所

指示的便是空载电流值。此值不应大于变压器满

载电流的10％～20％。一般常见电子设备电源变

压器的正常空载电流应在100mA左右。如果超出太

多，则说明变压器有短路性故障。安全认证标记产品型号制造厂

额定输入、

输出电压标

输入、输出端

编号或代号工

作

频

文件编号

版本

致命CR严重MA轻微MI

00.651.5

检验工具缺陷类别备注检查水平一般检查水平Ⅱ

检验方法/图示文件

标题开关电源检验作业指导书

合格质量水

平（AQL)抽样

方案GB-2828,一次正常

抽样方案

检验项目/检验要求

交流稳压器

、数字式万

用表MA

MA

数字式温度

计MA

MI

编制：

日期：审核：

日期：批准：

日期：输入端输入额定电压，输出端断开空载，通电5分

钟后，用温度计测量实际温度，减去环境温度即

为空载温升值。4.4变压器空载温升超过30℃

包装:需用专用纸箱包装目测电气

性能4.2输出电压误差U≤±5%额定要求用万用表测量:将电源变压器的初级接入

380V&220V电压，用万用表交流电压接依次测出各

绕组的空载电压值(U21、U22、U23、U24)应符合

要求值，允许误差范围一般为：高压绕组≤±

10％，低压绕组≤±5％，带中心抽头的两组对称

绕组的电压差应≤±2％。

4.3变压器满载工作时和空载时有

振动和响声目测和手感:通电后空载不可有振动和响声

注意事项：

1、测试电气性能/耐压测试时注意高压危险！

2、对于公司自行订做的非标变压器不能按以上方法进行测试，应以研发提供的参数及要求检验是否符合设计要求。

3、在通电测试前应确认接线方法正确，一般变压器的接线方法有两种：△型接法（串联）及 Y型接法（并联）

合集下载

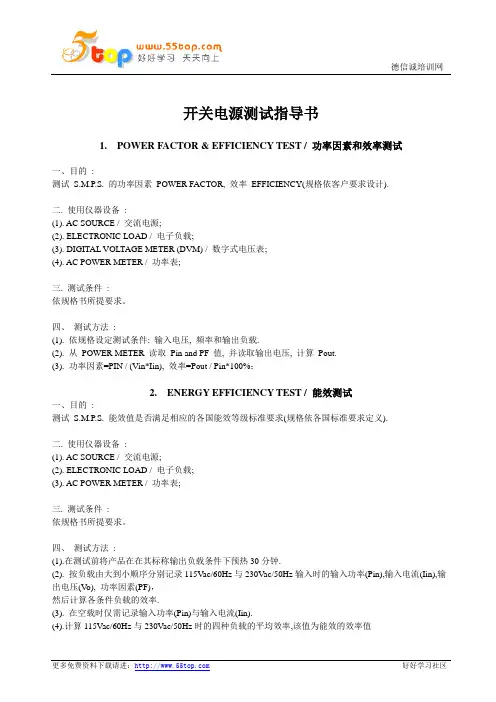

开关电源测试指导书

开关电源测试指导书

德信诚培训网

更多免费资料下载请进： 好好学习社区

开关电源测试指导书

1. POWER FACTOR & EFFICIENCY TEST / 功率因素和效率测试

一、目的 :

测试 S.M.P.S. 的功率因素 POWER FACTOR, 效率 EFFICIENCY(规格依客户要求设计).

二. 使用仪器设备 :

(1). AC SOURCE / 交流电源;

(2). ELECTRONIC LOAD / 电子负载;

(3). DIGITAL VOLTAGE METER (DVM) / 数字式电压表;

(4). AC POWER METER / 功率表;

三. 测试条件 :

依规格书所提要求。

四、 测试方法 :

(1). 依规格设定测试条件: 输入电压, 频率和输出负载.

(2). 从 POWER METER 读取 Pin and PF 值, 并读取输出电压, 计算 Pout.

(3). 功率因素=PIN / (Vin*Iin), 效率=Pout / Pin*100%；

2. ENERGY EFFICIENCY TEST / 能效测试

一、目的 :

测试 S.M.P.S. 能效值是否满足相应的各国能效等级标准要求(规格依各国标准要求定义).

二. 使用仪器设备 :

(1). AC SOURCE / 交流电源;

(2). ELECTRONIC LOAD / 电子负载;

(3). AC POWER METER / 功率表;

三. 测试条件 :

依规格书所提要求。

四、 测试方法 :

(1).在测试前将产品在在其标称输出负载条件下预热30分钟.

(2). 按负载由大到小顺序分别记录115Vac/60Hz与230Vac/50Hz输入时的输入功率(Pin),输入电流(Iin),输出电压(Vo), 功率因素(PF)，

然后计算各条件负载的效率.

(3). 在空载时仅需记录输入功率(Pin)与输入电流(Iin).

开关电源IPQC作业指导书

开关电源IPQC作业指导书

东莞市大忠电子有限公司

文 件 修 改 履 历

NO. 版本 修改日期 修改内容 审批 备注

1 B/1 2011/9/2 增加5.7.8内容 李小飞

2 B/2 2011/10.6 修改5.5/5.6内容 李小飞

3 B/3 2011/11.18 修改5.12内容 李小飞

4

5

6

7

8

9

批准 审核 编制

IPQC作业指导书 Docoment No.文件编号 WI/QCD-002

Index版本 B/1 Page 1/3 文件编号 WI/QCD-OO2 版本 B/3 生效日期 2011年9月2日

文 件 发 放 范 围

分发部门 份数 分发部门 份数 分发部门 份数 分发部门 份数

IPQC作业指导书（电源部） DONGGUAN DAZHONG ELECTRONICS CO.,LTD.

1． 目的

1.1明确IPQC的工作职责、内容、检验方式和方法，确保制程不良能够有效的预防和及时控制；

1.2规范IPQC作业流程，及时反馈和准确监控生产过程中的质量状况，便于控制和改善产品质量

1.3确保生产过程中各项操作、物料、工艺等符合文件、作业规范的要求，防止批量不合格品流入下工序；

2. 适用范围

仅适用于本公司电源车间IPQC班组

3．参考文件

3．1《IPQC工作范围》

3．2《进料检验标准》

3．3《PCBA检验规范》

3．4《开关电源检验规范》

3．5《静电手腕带测试器指导书》

3．6《物料试产工作指引》

3. 7《静电防护操作规范》

4．工作职责

4.1 IPQC

4.1.1负责生产线各工序产品的首检检查；

4.1.2负责在生产过程中各工位/区域的7S监督检查；

4.1.3负责制程品质的监控、跟踪、不良问题的反馈和改善效果确认。

4.2 品质班长

4.2.1负责制程品质异常问题的确认、分析、不良判定，并组织召开品质问题的会议，对不良进行处理并制定相应的改善措施；

2019年开关电源作业指导书-范文word版 (5页)

2019年开关电源作业指导书-范文word版 (5页)

2019年开关电源作业指导书-范文word版

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！

== 本文为word格式，下载后可方便编辑和修改！ ==

开关电源作业指导书

篇一：电源生产流程作业指导书

篇二：通信电源作业指导书

XXXX公司企业标准

通信电源专业

施工作业指导书

版 本 号：B/0

受控状态：受控? 非受控? 作废?

分 发 号：

编制： 审核： 批准：

201X年5月31日发布201X年6月1日实施

目 录

一、编制依据 ???????????????????????????4

1.1施工规范、标准 ????????????????????????4

1.2验收规范、标准 ????????????????????????4

二、主题内容与适用范围 ??????????????????????4

三、内容与要求 ??????????????????????????4

3.1施工流程图 ??????????????????????????5

3.2关键过程 ???????????????????????????5

3.2.1 关键过程的定义?????????????????????5 2019年开关电源作业指导书-范文word版

3.2.2 关键过程监视和测量要求?????????????????6

3.3施工准备 ???????????????????????????7

3.3.1对施工现场的要求?????????????????????7

3.3.2对进场物资的要求?????????????????????7

3.3.3图纸、资料、测试表格的要求????????????????7

3.3.4人员、仪表、工具、设备的要求???????????????8

3.4施工规范 ???????????????????????????8

3.4.1配电屏与整流设备?????????????????????8

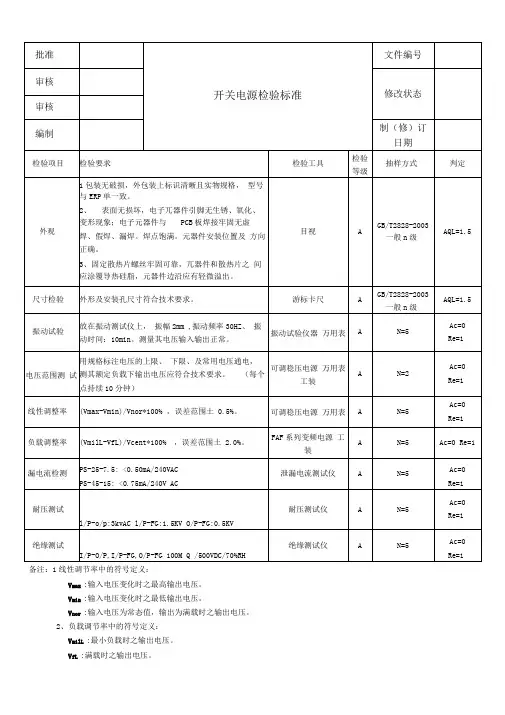

开关电源检验标准作业指导书

开关电源检验标准作业指导书

批准

开关电源检验标准 文件编号

审核

修改状态

审核

编制

制（修）订

日期

检验项目 检验要求 检验工具 检验

等级 抽样方式 判定

外观 1包装无破损，外包装上标识清晰且实物规格， 型号与ERP单一致。

2、 表面无损坏，电子兀器件引脚无生锈、氧化、

变形现象；电子元器件与 PCB板焊接牢固无虚

焊、假焊、漏焊。焊点饱满。元器件安装位置及 方向正确。

3、 固定散热片螺丝牢固可靠，兀器件和散热片之 间应涂覆导热硅脂，元器件边沿应有轻微溢出。 目视 A GB/T2828-2003

一般n级 AQL=1.5

尺寸检验 外形及安装孔尺寸符合技术要求。 游标卡尺 A GB/T2828-2003

一般n级 AQL=1.5

振动试验 放在振动测试仪上， 振幅2mm ,振动频率30HZ、 振动时间：10min。测量其电压输入输出正常。 振动试验仪器 万用表 A N=5 Ac=0

Re=1

电压范围测 试 用规格标注电压的上限、 下限、及常用电压通电，

测其额定负载下输出电压应符合技术要求。 （每个

点持续10分钟） 可调稳压电源 万用表

工装 A N=2 Ac=0

Re=1

线性调整率 (Vmax-Vmin)/Vnor*100% ，误差范围土 0.5%。 可调稳压电源 万用表 A N=5 Ac=0

Re=1

负载调整率 (VmilL-VfL)/Vcent*100% ，误差范围土 2.0%。 FAF系列变频电源 工装 A N=5 Ac=0 Re=1

漏电流检测 PS-25-7.5: <0.50mA/240VAC

PS-45-15: <0.75mA/240V AC 泄漏电流测试仪 A N=5 Ac=0

Re=1

耐压测试

l/P-o/p:3kvAC l/P-FG:1.5KV O/P-FG:0.5KV 耐压测试仪 A N=5 Ac=0

Re=1

绝缘测试

I/P-O/P,I/P-FG,O/P-FG 100M Q /500VDC/70%RH 绝缘测试仪 A N=5 Ac=0
