灌注桩合同书

四周1m范围内，机动车辆的通行不得对井壁的安全造成影响。

6.2.13.5 施工现场的一切电源、电路的安装和拆除必须由持证电工操作；电器必须严格接地、接零和使用漏电保护器。各孔用电必须分闸，严禁一闸多用。孔上电缆必须架空2.0m以上，严禁拖地和埋压土中，孔内电缆、电线必须有防磨损、防潮、防断等保护措施。照明应采用安全矿灯或12V以下的安全灯。并遵守《施工现场临时用电安全技术规范》JGJ146的规定。

6.4 沉管灌注桩和内夯灌注桩

Ⅰ锤击沉管灌注桩的施工

6.4.1锤击沉管灌注桩的施工应该根据土质情况和荷载要求，分别选用单打法、复打法、反插法。

6.4.2.锤击沉管灌注桩的施工应遵守下列规定：

6.4.2.1.群桩基础和庄中心距小于4倍桩径的桩基，应提出保证相邻桩装身质量的技术措施；

6.4.2.2混凝土预制桩尖或钢桩尖的加工和埋设位置应与设计相符，桩管与桩尖的接触应有良好的密封性；

6.4.2.3沉管全过程必须有专职记录员做好施工记录；每根桩的施工记录均应包括每米的捶击数和最后一米的捶击数；必须准确测量最后三阵，每阵十捶的贯入度及落锤高度。

6.4.3拨管和灌注混凝土应遵守下列规定：

6.4.3.1沉管至设计标高后，应立即灌注混凝土，尽量减少间隔时间；灌注混凝土之前，必须检查管内有无吞桩尖或进泥、进水；

6.4.3.2当桩身配钢筋笼时，第一次混凝土应先灌至笼底标高，然后放置钢筋笼，再灌混凝土至桩顶标高。第一次拨管高度应能控制在能容纳第二次所需灌入的混凝土量为限，不宜拔得过高。在拔管过程中应有专用测捶或浮标检查混凝土面的下降情况；

6.4.3.3拔管速度要均匀，对一般土层以1m/min为宜，在软弱土层和软硬土层交界处宜控制在0.3~0.8m/min；

6.4.3.4采用倒打拨管的打击次数，单动汽锤不得少于50次/min,自由落捶轻击（小落距锤击）不得少于40次/min;在管底未拨至桩顶设计标高之前，倒打和轻击不得中断；

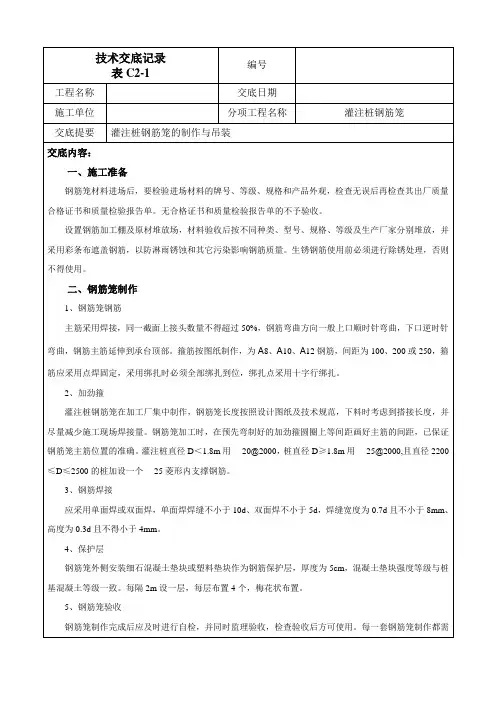

技术交底记录

表C2-1 编号

工程名称 交底日期

施工单位 分项工程名称 灌注桩钢筋笼

交底提要 灌注桩钢筋笼的制作与吊装

交底内容：

一、施工准备

钢筋笼材料进场后，要检验进场材料的牌号、等级、规格和产品外观，检查无误后再检查其出厂质量合格证书和质量检验报告单。无合格证书和质量检验报告单的不予验收。

设置钢筋加工棚及原材堆放场，材料验收后按不同种类、型号、规格、等级及生产厂家分别堆放，并采用彩条布遮盖钢筋，以防淋雨锈蚀和其它污染影响钢筋质量。生锈钢筋使用前必须进行除锈处理，否则不得使用。

二、钢筋笼制作

1、钢筋笼钢筋

主筋采用焊接，同一截面上接头数量不得超过50%，钢筋弯曲方向一般上口顺时针弯曲，下口逆时针弯曲，钢筋主筋延伸到承台顶部。箍筋按图纸制作，为A8、A10、A12钢筋，间距为100、200或250，箍筋应采用点焊固定，采用绑扎时必须全部绑扎到位，绑扎点采用十字行绑扎。

2、加劲箍

灌注桩钢筋笼在加工厂集中制作，钢筋笼长度按照设计图纸及技术规范，下料时考虑到搭接长度，并尽量减少施工现场焊接量。钢筋笼加工时，在预先弯制好的加劲箍圆圈上等间距画好主筋的间距，已保证钢筋笼主筋位置的准确。灌注桩直径D＜1.8m用20@2000，桩直径D≥1.8m用25@2000,且直径2200≤D≤2500的桩加设一个25菱形内支撑钢筋。

3、钢筋焊接

应采用单面焊或双面焊，单面焊焊缝不小于10d、双面焊不小于5d，焊缝宽度为0.7d且不小于8mm、高度为0.3d且不得小于4mm。

4、保护层

钢筋笼外侧安装细石混凝土垫块或塑料垫块作为钢筋保护层，厚度为5cm，混凝土垫块强度等级与桩基混凝土等级一致。每隔2m设一层，每层布置4个，梅花状布置。

5、钢筋笼验收

钢筋笼制作完成后应及时进行自检，并同时监理验收，检查验收后方可使用。每一套钢筋笼制作都需要挂牌并标出合格、待检、不合格三种情况，不合格钢筋笼不允许使用。

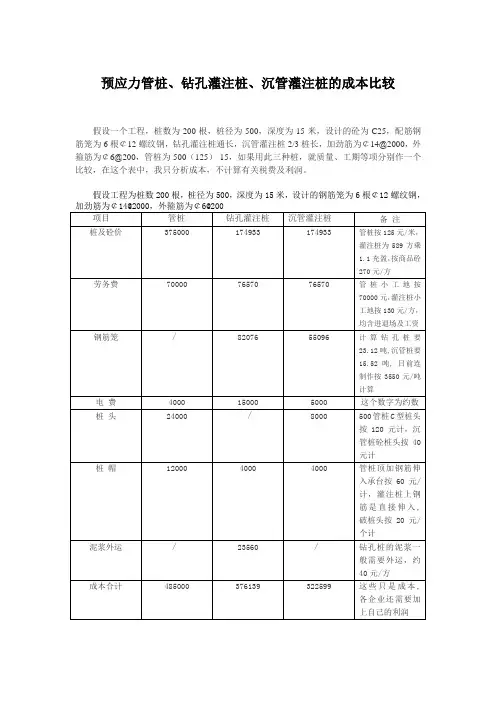

预应力管桩、钻孔灌注桩、沉管灌注桩的成本比较

假设一个工程，桩数为200根，桩径为500，深度为15米，设计的砼为C25，配筋钢筋笼为6根￠12螺纹钢，钻孔灌注桩通长，沉管灌注桩2/3桩长，加劲筋为￠14@2000，外箍筋为￠6@200，管桩为500（125）-15，如果用此三种桩，就质量、工期等项分别作一个比较，在这个表中，我只分析成本，不计算有关税费及利润。

假设工程为桩数200根，桩径为500，深度为15米，设计的钢筋笼为6根￠12螺纹钢，加劲筋为￠14@2000，外箍筋为￠6@200

项目 管桩 钻孔灌注桩 沉管灌注桩 备 注

桩及砼价 375000 174933 174933 管桩按125元/米，灌注桩为589方乘1.1充盈，按商品砼270元/方

劳务费 70000 76570 76570 管桩小工地按70000元，灌注桩小工地按130元/方，均含进退场及工资

钢筋笼 / 82076 55096 计算钻孔桩要23.12吨,沉管桩要15.52吨, 目前连制作按3550元/吨计算

电 费 4000 15000 5000 这个数字为约数

桩 头 24000 / 8000 500管桩C型桩头按120元计，沉管桩砼桩头按40元计

桩 帽 12000 4000 4000 管桩顶加钢筋伸入承台按60元/计，灌注桩上钢筋是直接伸入,破桩头按20元/个计

泥浆外运 / 23560 / 钻孔桩的泥浆一般需要外运，约40元/方

成本合计 485000 376139 322599 这些只是成本,各企业还需要加上自己的利润

理论上，500管桩的承载力与600钻孔灌注桩的承载力差不多，但不知道设计人员在设计时是否考虑到了灌注桩的充盈系数。经过我们部分工地的检测结果（辟如**区政府工地，在01年打完试验桩并检测后工程没有施工，工程桩一直到07年才进行检测，桩的承载力有很大提高），故我们觉得，钻孔灌注的承载力随着时间的推长，桩周土的的恢复，桩周摩擦系数会越来越大。

预应力管桩、钻孔灌注桩、沉管灌注桩的成本比较

来源： 中国混凝土与水泥制品网 [2010-11-4]

随着基础设施工的完善，人民生活质量的提高，越来越多的工程破土动工，桩基作为处理软弱地基的最佳方法之一越来越被更广范的应用。我不是专业院校毕业生，但我作为一个在桩基公司从事二十年实践的技术员，今天就三种桩型作一个比较，为此，我设计了一个表格，将三种桩型的优缺点一一罗列，一目了然。

我现在假设一个工程，桩数为200根，桩径为500，深度为15米，设计的砼为C25，配筋钢筋笼为6根￠12螺纹钢，钻孔灌注桩通长，沉管灌注桩2/3桩长，加劲筋为￠14@2000，外箍筋为￠6@200，管桩为500（125）-15，如果用此三种桩，就质量、工期等项分别作一个比较，在这个表中，我只分析成本，不计算有关税费及利润。

假设工程为桩数200根，桩径为500，深度为15米，设计的钢筋笼为6根￠12螺纹钢，加劲筋为￠14@2000，外箍筋为￠6@200

项目 管桩 钻孔灌注桩 沉管灌注桩 备 注

桩及砼价 375000 174933 174933 管桩按125元/米，灌注桩为589方乘1.1充盈，按商品砼270元/方

劳务费 70000 76570 76570 管桩小工地按70000元，灌注桩小工地按130元/方，均含进退场及工资

钢筋笼 / 82076 55096 计算钻孔桩要23.12吨,沉管桩要15.52吨, 目前连制作按3550元/吨计算

电 费 4000 15000 5000 这个数字为约数

桩 头 24000 / 8000 500管桩C型桩头按120元计，沉管桩砼桩头按40元计

桩 帽 12000 4000 4000 管桩顶加钢筋伸入承台按60元/计，灌注桩上钢筋是直接伸入,破桩头按20元/个计

泥浆外运 / 23560 / 钻孔桩的泥浆一般需要外运，约40元/方

成本合计 485000 376139 322599 这些只是成本,各企业还需要加上自己的利润
