大坡度斜屋面干挂瓦施工工法

斜屋面干挂法施工方法

1 简介

本项目中坡屋面瓦采用干挂法施工。传统的挂瓦方法是在屋面结构施工阶段，每隔一段时间抛掉钢筋，突破结构的防水层、保温层、保护层等层。加固头作为稳定的底点，用于抵抗斜屋面各层的横向滑动。屋面干挂法用角钢固定各层，瓦片用镀锌铁丝穿过瓦片的预留孔，绑在挂瓦条上。扣以固定。传统的挂瓦脊瓦采用砂浆卧瓦，屋面干挂方式是用角钢和成品支撑木支架支撑脊瓦。

2 施工方法特点

2.0.1通过在防水层上加角钢，在角钢与防水层接触面涂刷密封油，保证防水层的密封性能，屋面瓦层、屋面细石混凝土加固层、绝缘板层和其他层不滑动或向下移动。

2.0.2对于通风屋顶，需要在脊瓦处加支架，以保证整体瓦顶架空和瓦顶基层有空气流通，并保证房子的顶层冬暖夏凉夏季，满足节能要求

2.0.3由于瓦需要在屋脊处切割，所以干挂屋瓦在切割位置不易固定，采用防风扣固定屋脊处的檐口和断瓦，确保固定牢固.

3 适用范围

这种方法适用于坡度较大的坡屋面各层的固定和瓦屋面瓦的固定。

4 工艺原理

采用角钢和脊瓦扣，防止屋面各层滑动，保护屋面防水技术；干挂法采用防风扣将切割瓦和防风吊瓦固定在屋檐檐口处。使用完成的支撑

木支架固定脊瓦。

5 施工流程及操作要点

5.1 施工工艺流程

斜屋面挂瓦施工流程如下，具体方法如下图所示：

钢筋混凝土结构层→30厚DS砂浆找平层→3+4厚弹性体SBS改性沥青防水卷材→60厚挤塑聚苯板保温层→50厚C20钢筋混凝土保护层→镀锌水条→镀锌瓦筋→挂瓦

60厚挤塑聚苯板保温层30厚DS砂浆找平层-25*5镀锌顺水条@600（SBS Ⅱ PYPE3卷材）3+3mm弹性体SBS改性沥青防水卷材屋面瓦L30*4镀锌挂瓦条@36050厚C20细石混凝土,内配 6.5@200，单层双向钢筋网片钢筋混凝土结构层

图5.1-1 坡屋面挂瓦施工流程示意图

5.2施工作业要点

5.2.1熨平板

找平层为30厚1:3水泥砂浆找平层。在泛水的拐角处，找平层要倒

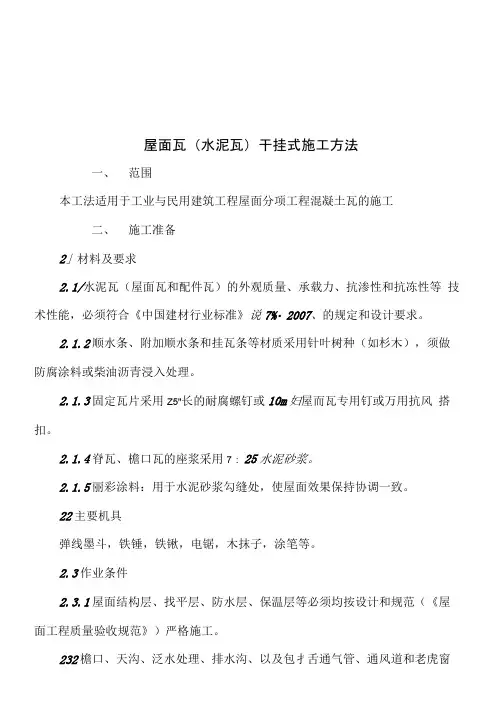

屋面瓦（水泥瓦）干挂式施工方法

一、 范围

本工法适用于工业与民用建筑工程屋面分项工程混凝土瓦的施工

二、 施工准备

2」材料及要求

2.1/水泥瓦（屋面瓦和配件瓦）的外观质量、承载力、抗渗性和抗冻性等 技术性能，必须符合《中国建材行业标准》说7%・2007、的规定和设计要求。

2.1.2顺水条、附加顺水条和挂瓦条等材质采用针叶树种（如杉木），须做

防腐涂料或柴油沥青浸入处理。

2.1.3固定瓦片采用Z5"长的耐腐螺钉或10m妇屋而瓦专用钉或万用抗风 搭扣。

2.1.4脊瓦、檐口瓦的座浆采用7： 25水泥砂浆。

2.1.5丽彩涂料：用于水泥砂浆勾缝处，使屋面效果保持协调一致。

22主要机具

弹线墨斗，铁锤，铁锹，电锯，木抹子，涂笔等。

2.3作业条件

2.3.1屋面结构层、找平层、防水层、保温层等必须均按设计和规范（《屋

面工程质量验收规范》）严格施工。

232檐口、天沟、泛水处理、排水沟、以及包扌舌通气管、通风道和老虎窗 等在内的结构突出物根部的施工均必须按规范和设计严格施工。

2M3对于波形瓦（兰系列）屋面，混凝土现浇屋面找平层的整体平整度最 大误差不超过±5“，而对于平板瓦（砚系列）屋面，混凝土现浇屋面找平层的 整体平整度最大误差不超过土刃“：正脊、斜脊和排水沟应做成轮廓条；找平层 施工后应养护夕至7天，才能进行一道工序。

三、操作工艺

3.1工艺流程

屋而 ■ 顺水 ■ 排水 ■ 铺设 ■ 节点

放线

条、挂瓦条

沟安装和

瓦片

处理

S.2屋面放线

3.2.1排水沟的定位放线

依据斜沟的轮廓线（即中心线），平行于轮廓线的两侧，各放一根定位线，

两条定位线之间是安装排水沟的区域，也是安装附加顺水条的依据线。拉法基 屋而系统有：排水沟瓦，叱排水沟，铝质排水沟等供用户选用。

如下是几种排水沟在不同的基层和构造中的放线尺寸：

•顺水条+挂瓦条基层：

⑦排水沟瓦：每边定位线距中心线160“

1 / 9

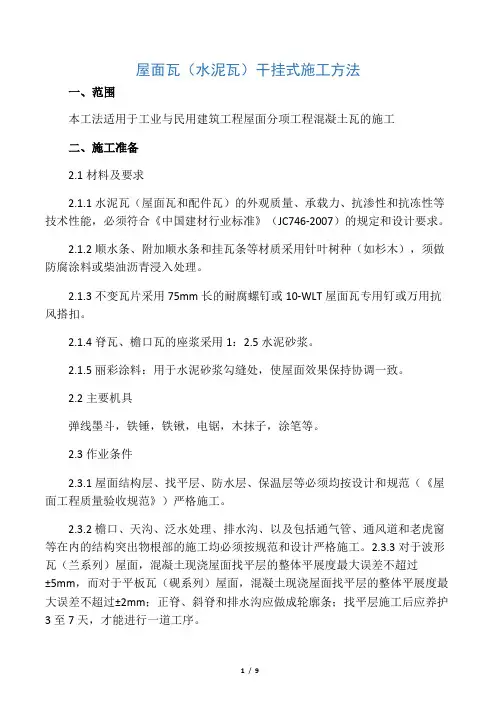

屋面瓦（水泥瓦）干挂式施工方法

一、范围

本工法适用于工业与民用建筑工程屋面分项工程混凝土瓦的施工

二、施工准备

2.1材料及要求

2.1.1水泥瓦（屋面瓦和配件瓦）的外观质量、承载力、抗渗性和抗冻性等技术性能，必须符合《中国建材行业标准》（JC746-2007）的规定和设计要求。

2.1.2顺水条、附加顺水条和挂瓦条等材质采用针叶树种（如杉木），须做防腐涂料或柴油沥青浸入处理。

2.1.3不变瓦片采用75mm长的耐腐螺钉或10-WLT屋面瓦专用钉或万用抗风搭扣。

2.1.4脊瓦、檐口瓦的座浆采用1：2.5水泥砂浆。

2.1.5丽彩涂料：用于水泥砂浆勾缝处，使屋面效果保持协调一致。

2.2主要机具

弹线墨斗，铁锤，铁锹，电锯，木抹子，涂笔等。

2.3作业条件

2.3.1屋面结构层、找平层、防水层、保温层等必须均按设计和规范（《屋面工程质量验收规范》）严格施工。

2.3.2檐口、天沟、泛水处理、排水沟、以及包括通气管、通风道和老虎窗等在内的结构突出物根部的施工均必须按规范和设计严格施工。2.3.3对于波形瓦（兰系列）屋面，混凝土现浇屋面找平层的整体平展度最大误差不超过±5mm，而对于平板瓦（砚系列）屋面，混凝土现浇屋面找平层的整体平展度最大误差不超过±2mm；正脊、斜脊和排水沟应做成轮廓条；找平层施工后应养护3至7天，才能进行一道工序。

2 / 9

三、操作工艺

3.1工艺流程

屋面放线顺水条、挂

瓦条安装排水沟安

装和构筑铺设瓦片节点处理

3.2屋面放线

3.2.1排水沟的定位放线

依据斜沟的轮廓线（即中心线），平行于轮廓线的两侧，各放一根定位线，两条定位线之间是安装排水沟的区域，也是安装附加顺水条的依据线。拉法基屋面系统有：排水沟瓦，PVC排水沟，铝质排水沟等供用户选用。

如下是几种排水沟在例外的基层和构造中的放线尺寸：

·顺水条+挂瓦条基层：

①排水沟瓦：每边定位线距中心线160mm。

大坡度斜屋面干挂瓦施工工法

大坡度斜屋面干挂瓦施工工法是一种适用于大坡度斜屋面的瓦片干挂施工方法。该工法采用了特殊的工艺原理和施工工艺，能够确保施工过程中的质量和安全，并具有较高的经济性。

一、前言大坡度斜屋面干挂瓦施工工法是为了解决传统施工方法在大坡度斜屋面上应用困难的问题而提出的。传统的斜屋面瓦片施工需要使用胶合剂固定瓦片，但在大坡度斜屋面上，由于重力和水力的作用，瓦片容易松动、掉落，影响施工质量和安全。因此，研发一种适用于大坡度斜屋面的瓦片干挂施工方法具有重要意义。

二、工法特点大坡度斜屋面干挂瓦施工工法的特点如下：1. 瓦片采用干挂方式进行固定，不需要使用胶合剂，减少了施工成本；2. 采用特殊的瓦片连接系统，确保瓦片之间的连接牢固，增加了瓦片的稳定性；3. 施工过程简单快速，提高了施工效率；4. 适用于大坡度斜屋面，能够满足不同坡度的斜屋面需求；5. 瓦片干挂施工后，能够有效防水、防风、防雨，提高了施工质量和工程使用寿命。

三、适应范围大坡度斜屋面干挂瓦施工工法适用于各种类型的大坡度斜屋面，如住宅建筑、商业建筑等。根据瓦片的形状和设计要求，可以满足不同的斜屋面需求。 四、工艺原理大坡度斜屋面干挂瓦施工工法的工艺原理是通过特殊的瓦片连接系统和施工工艺，确保瓦片之间的连接牢固，增加瓦片的稳定性。工法采用了特殊的瓦片连接器，将瓦片与屋面结构连接起来，形成一个整体。同时，在施工过程中采取了多种技术措施，如合理选择瓦片材质、设计合理的瓦片连接系统等，保证了施工过程中的质量和安全。

五、施工工艺大坡度斜屋面干挂瓦施工工法的施工工艺分为以下几个阶段：1. 施工准备：包括施工人员组织、施工材料采购、施工机具设备准备等；2. 屋面准备：对屋面进行清洁、测量、定位等工作；3. 安装瓦片连接系统：按照设计要求安装瓦片连接系统，包括连接器的选择、连接器的安装等；4. 安装瓦片：按照设计要求安装瓦片，注意瓦片之间的间距、位置等；5. 质量检查：对施工过程中的质量进行检查，包括瓦片的牢固性、连接系统的稳定性等；6. 完工验收：对整个施工过程进行验收，确认施工达到设计要求。
