爆炸危险区域的划分

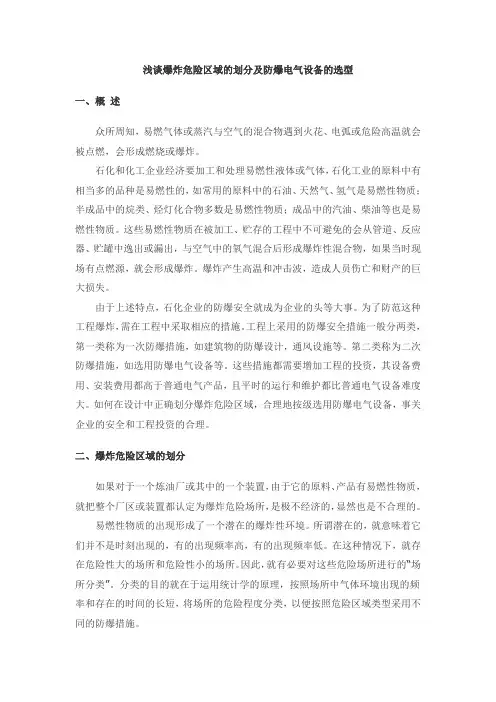

浅谈爆炸危险区域的划分及防爆电气设备的选型

一、概 述

众所周知，易燃气体或蒸汽与空气的混合物遇到火花、电弧或危险高温就会被点燃，会形成燃烧或爆炸。

石化和化工企业经济要加工和处理易燃性液体或气体，石化工业的原料中有相当多的品种是易燃性的，如常用的原料中的石油、天然气、氢气是易燃性物质；半成品中的烷类、烃灯化合物多数是易燃性物质；成品中的汽油、柴油等也是易燃性物质。这些易燃性物质在被加工、贮存的工程中不可避免的会从管道、反应器、贮罐中逸出或漏出，与空气中的氧气混合后形成爆炸性混合物，如果当时现场有点燃源，就会形成爆炸。爆炸产生高温和冲击波，造成人员伤亡和财产的巨大损失。

由于上述特点，石化企业的防爆安全就成为企业的头等大事。为了防范这种工程爆炸，需在工程中采取相应的措施。工程上采用的防爆安全措施一般分两类，第一类称为一次防爆措施，如建筑物的防爆设计，通风设施等。第二类称为二次防爆措施，如选用防爆电气设备等。这些措施都需要增加工程的投资，其设备费用、安装费用都高于普通电气产品，且平时的运行和维护都比普通电气设备难度大。如何在设计中正确划分爆炸危险区域，合理地按级选用防爆电气设备，事关企业的安全和工程投资的合理。

二、爆炸危险区域的划分

如果对于一个炼油厂或其中的一个装置，由于它的原料、产品有易燃性物质，就把整个厂区或装置都认定为爆炸危险场所，是极不经济的，显然也是不合理的。

易燃性物质的出现形成了一个潜在的爆炸性环境。所谓潜在的，就意味着它们并不是时刻出现的，有的出现频率高，有的出现频率低。在这种情况下，就存在危险性大的场所和危险性小的场所。因此，就有必要对这些危险场所进行的“场所分类”。分类的目的就在于运用统计学的原理，按照场所中气体环境出现的频率和存在的时间的长短，将场所的危险程度分类，以便按照危险区域类型采用不同的防爆措施。 我国从七十年代中期已经开始对防爆危险环境出现的或然率进行分极。如：七十年代的 《电力设计技术规范》、八十年代的《爆炸危险电气安全规程》(试行)、1983年发布的《爆炸和火灾危险环境电气装置设计规范》GBJ58－83和1992年发布的目前仍在使用的《爆炸和火灾危险环境电气装置设计规范》(GB50058－92)。这此规程、规范，规定了爆炸性气体环境、爆炸性粉尘环境等危险区域的划分及危险区域的范围。

爆炸危险区域的划分及防爆电气设备的选用

一、概 述

众所周知，易燃气体或蒸汽与空气的混合物遇到火花、电弧或危险高温就会被点燃，会形成燃烧或爆炸。

石化和化工企业经常要加工和处理易燃性液体或气体，石化工业的原料中有相当多的品种是易燃性的，如常用的原料中的石油、天然气、氢气是易燃性物质；半成品中的烷类、烃类化合物多数是易燃性物质；成品中的汽油、柴油等也是易燃性物质。这些易燃性物质在被加工、贮存的过程中不可避免的会从管道、反应器、贮罐中逸出或漏出，与空气中的氧气混合后形成爆炸性混合物，如果当时现场有点燃源，就会形成爆炸。爆炸产生高温和冲击波，造成人员伤亡和财产的巨大损失。

由于上述特点，石化企业的防爆安全就成为企业的头等大事。为了防范这种工程爆炸，需在工程中采取相应的措施。工程上采用的防爆安全措施一般分两类，第一类称为一次防爆措施，如建筑物的防爆设计，通风设施等。第二类称为二次防爆措施，如选用防爆电气设备等。这些措施都需要增加工程的投资，其设备费用、安装费用都高于普通电气产品，且平时的运行和维护都比普通电气设备难度大。如何在设计中正确划分爆炸危险区域，合理地按级选用防爆电气设备，事关企业的安全和工程投资的合理。

二、爆炸危险区域的划分

如果对于一个炼油厂或其中的一个装置，由于它的原料、产品有易燃性物质，就把整个厂区或装置都认定为爆炸危险场所，是极不经济的，显然也是不合理的。

易燃性物质的出现形成了一个潜在的爆炸性环境。所谓潜在的，就意味着它们并不是时刻出现的，有的出现频率高，有的出现频率低。在这种情况下，就存在危险性大的场所和危险性小的场所。因此，就有必要对这些危险场所进行的“场所分类”。按照场所中气体环境出现的频率和存在的时间的长短，将场所的危险程度分类，以便按照危险区域类型采用不同的防爆措施。

爆炸危险场所的划分首先要查找和确定释放源，根据释放源的等级，划分爆炸危险区域，然后还应结合释放源所在处的通风条件调整区域划分。

1 爆炸危险区域的划分

1.爆炸危急区域的划分。爆炸性气体环境依据爆炸性气体混合物消失的频繁程度和持续时间，按下列规定进行分区。

①0区：连续消失或长期消失爆炸性气体混合物的环境。

②1区：在正常运行时可能消失爆炸性气体混合物的环境。

③2区：在正常运行时不行能消失爆炸性气体混合物的环境，或即使消失也仅是短时存在爆炸性气体混合物的环境。

爆炸性粉尘环境依据爆炸性粉尘混合物消失的频繁程度和持续时间，按下列规定进行分区。

①10区：连续消失或长期消失爆炸性粉尘的环境。

②11区：有时会将积留下的粉尘扬起而偶然消失爆炸性粉尘混合物的环境。

2.火灾危急区域的划分。火灾危急环境依据火灾事故发生的可能性和后果，以及危急程度和物质状态的不同，按下列规定进行分区。

①21区：具有闪点高于环境温度的可燃液体，在数量和配置上能引起火灾危急的环境。

②22区：具有悬浮状、积累状的可燃粉尘或可燃纤维，虽不行能形成爆炸性混合物，但在数量和配置上能引起火灾危急的环境。

③23区：具有固体状可燃物质，在数量和配置上能引起火灾危急的环境。

3.爆炸危急环境的区域范围。在爆炸危急环境的区域范围内，应安 2 装相应的防爆型电气设备；不在爆炸危急环境的区域范围内时，可安装非防爆型电气设备，但是不能以这个范围作为能否动用明火的依据。

4.爆炸危急环境区域范围的划分如下：

①非放开的建筑物内部，一般以室为单位划定范围，对于1区建筑物通向露天的门、窗外3m以内的空间范围，可降低为2区；对于2区建筑物通向露天的门、窗外1m以内的空间范围，可不考虑防爆要求。

②对可燃气体、易燃液体和闪点低于或等于场所环境温度的可燃液体储罐，一般在离设备外壳3m以内的空间为有爆炸危急环境区域范围。

③对易燃液体注送站，一般以注送口外水平距离15m、垂直距离7.

5m以内的空间为有爆炸危急环境区域范围。

爆炸危险区域划分及分类标准

一、区域划分

1.1 爆炸危险区域等级

爆炸危险区域等级划分原则：根据爆炸性气体、易燃液体和易燃固体等可燃物质的特性，以及设备的特殊要求，将爆炸危险区域划分为不同的等级。

1.1.2 爆炸危险区域等级与易燃易爆物质

根据易燃易爆物质的种类、数量、压力、温度等因素，将爆炸危险区域划分为不同的等级，以便采取相应的安全措施。

1.2 爆炸危险区域的范围

1.2.1 爆炸危险区域范围划分原则

根据可燃物质的存在状态和分布情况，以及设备、管道和电气设施等的位置和要求，将爆炸危险区域划分为不同的范围。

1.2.2 爆炸危险区域范围与设施设备要求

爆炸危险区域范围内的设施设备应符合相应的防爆要求，如防爆结构、防爆电气等，以确保安全。

二、分类标准

2.1 易燃易爆物质分类

2.1.1 易燃易爆气体分类

根据气体燃烧和爆炸特性，将易燃易爆气体分为三类：甲类、乙类和丙类。其中，甲类具有高度危害性，极易燃烧和爆炸；乙类具有一定危害性，可燃；丙类危害性较小，不易燃烧。

2.1.2 易燃易爆液体分类

根据液体的闪点、沸点和黏度等物理性质，将易燃易爆液体分为三类：低闪点液体、中闪点液体和高闪点液体。其中，低闪点液体极易燃烧，中闪点液体在一定条件下可燃，高闪点液体相对较难燃烧。

2.1.3 易燃易爆固体分类

根据固体的燃烧和爆炸特性，将易燃易爆固体分为三类：易燃固体、可燃固体和难燃固体。其中，易燃固体具有高度危害性，极易燃烧和爆炸；可燃固体具有一定危害性，可在一定条件下燃烧；难燃固体危害性较小，不易燃烧。

2.2 设施设备分类

2.2.1 工艺设备分类

根据工艺设备在生产过程中的作用和特性，将工艺设备分为不同的类型，如反应器、储罐、压缩机等。不同类型设备的安全措施和要求也不同。

2.2.2 电气设施分类

根据电气设施的特性和防爆要求，将电气设施分为不同的类型，如普通电气设备、防爆电气设备等。不同类型设备的选型和使用环境也有所不同。
