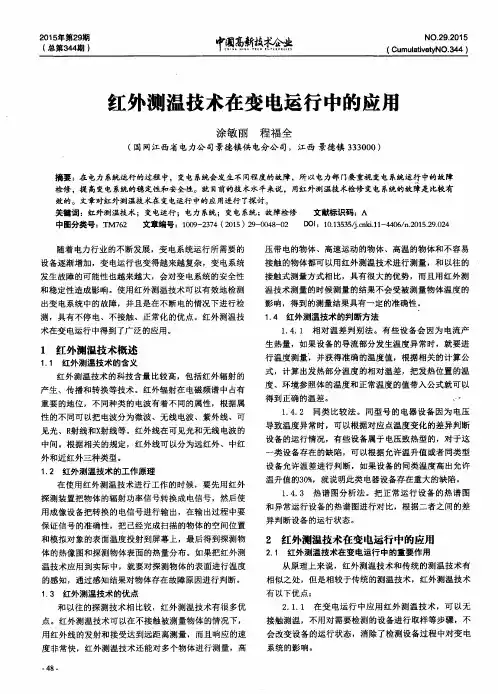

２０１ ５年第２９期 （总第３４４期） 中闽高新技术企ｌ业 ● …＾Ｈ…ｒ ｃ ｃ¨￡ ￡ｔ Ｒ“ｃ＃ ＮＯ．２９．２０１ ５ （ＣｕｍｕｌａｔｉｖｅｔｙＮＯ．３４４） 红外测温技术在变电运行中的应用 涂敏丽程福全 （国网江西省电力公司景德镇供电分公司，江西景德镇３３３０００） 摘要：在电力系统运行的过程中，变电系统会发生不同程度的故障，所以电力部门要重视变电系统运行中的故障 检修，提高变电系统的稳定性和安全性。就目前的技术水平来说，用红外测温技术检修变电系统的故障是比较有 效的。文章对红外测温技术在变电运行中的应用进行了探讨。 关键词：红外测温技术；变电运行；电力系统；变电系统；故障检修 文献标识码：Ａ 中图分类号：ＴＭ７６２ 文章编号：１００９－２３７４（２０１５）２９—００４８－０２ ＤＯＩ：１０．１３５３５／ｊ．ｃｎｋｉ．１１—４４０６／ｎ．２０１５．２９．０２４ 随着电力行业的不断发展，变电系统运行所需要的 设备逐渐增加，变电运行也变得越来越复杂，变电系统 发生故障的可能性也越来越大，会对变电系统的安全性 和稳定性造成影响。使用红外测温技术可以有效地检测 出变电系统中的故障，并且是在不断电的情况下进行检 测，具有不停电、不接触、正常化的优点。红外测温技 术在变电运行中得到了广泛的应用。 ｌ红外测温技术概述 １．１红外测温技术的含义 红外测温技术的科技含量比较高，包括红外辐射的 产生、传播和转换等技术。红外辐射在电磁频谱中占有 重要的地位，不同种类的电波有着不同的属性，根据属 性的不同可以把电波分为微波、无线电波、紫外线、可 见光、Ｒ射线和ｘ射线等。红外线在可见光和无线电波的 中间。根据相关的规定，红外线可以分为远红外、中红 外和近红外三种类型。 １．２红外测温技术的工作原理 在使用红外测温技术进行工作的时候，要先用红外 探测装置把物体的辐射功率信号转换成电信号，然后使 用成像设备把转换的电信号进行输出，在输出过程中要 保证信号的准确性，把已经完成扫描的物体的空间位置 和模拟对象的表面温度投射到屏幕上，最后得到探测物 体的热像图和探测物体表面的热量分布。如果把红外测 温技术应用到实际中，就要对探测物体的表面进行温度 的感知，通过感知结果对物体存在故障原因进行判断。 １．３红外测温技术的优点 和以往的探测技术相比较，红外测温技术有很多优 点。红外测温技术可以在不接触被测量物体的情况下， 用红外线的发射和接受达到远距离测量，而且响应的速 度非常快，红外测温技术还能对多个物体进行测量，高 ．．４８．． 压带电的物体、高速运动的物体、高温的物体和不容易 接触的物体都可以用红外测温技术进行测量，和以往的 接触式测量方式相比，具有很大的优势，而且用红外测 温技术测量的时候测量的结果不会受被测量物体温度的 影响，得到的测量结果具有一定的准确性。 １．４红外测温技术的判断方法 １．４．１相对温差判别法。有些设备会因为电流产 生热量，如果设备的导流部分发生温度异常时，就要进 行温度测量 并获得准确的温度值，根据相关的计算公 式，计算出发热部分温度的相对温差，把发热位置的温 度、环境参照体的温度和正常温度的值带入公式就可以 得到正确的温差。 ． 一 １．４．２ 同类比较法。同型号的电器设备因为电压 导致温度异常时，可以根据对应点温度变化的差异判断 设备的运行情况，有些设备属于电压致热型的，对于这 一类设备存在的缺陷，可以根据允许温升值或者同类型 设备允许温差进行判断，如果设备的同类温度高出允许 温升值的３０％，就说明此类电器设备存在重大的缺陷。 １．４．３热谱图分析法。把正常运行设备的热谱图 和异常运行设备的热谱图进行对比，根据二者之间的差 异判断设备的运行状态。 ２红外测温技术在变电运行中的应用 ２．１ 红外测温技术在变电运行中的重要作用 从原理上来说，红外测温技术和传统的测温技术有 相似之处，但是相较于传统的测温技术，红外测温技术 有以下优点； ２．１．１在变电运行中应用红外测温技术，可以无 接触测温，不用对需要检测的设备进行取样等步骤，不 会改变设备的运行状态，消除了检测设备过程中对变电 系统的影响。

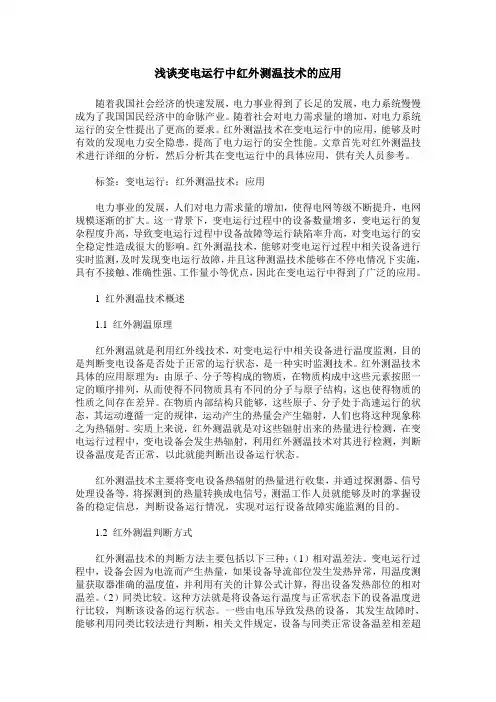

浅谈变电运行中红外测温技术的应用
随着我国社会经济的快速发展，电力事业得到了长足的发展，电力系统慢慢成为了我国国民经济中的命脉产业。随着社会对电力需求量的增加，对电力系统运行的安全性提出了更高的要求。红外测温技术在变电运行中的应用，能够及时有效的发现电力安全隐患，提高了电力运行的安全性能。文章首先对红外测温技术进行详细的分析，然后分析其在变电运行中的具体应用，供有关人员参考。
标签：变电运行；红外测温技术；应用
电力事业的发展，人们对电力需求量的增加，使得电网等级不断提升，电网规模逐渐的扩大。这一背景下，变电运行过程中的设备数量增多，变电运行的复杂程度升高，导致变电运行过程中设备故障等运行缺陷率升高，对变电运行的安全稳定性造成很大的影响。红外测温技术，能够对变电运行过程中相关设备进行实时监测，及时发现变电运行故障，并且这种测温技术能够在不停电情况下实施，具有不接触、准确性强、工作量小等优点，因此在变电运行中得到了广泛的应用。
1 红外测温技术概述
1.1 红外测温原理
红外测温就是利用红外线技术，对变电运行中相关设备进行温度监测，目的是判断变电设备是否处于正常的运行状态，是一种实时监测技术。红外测温技术具体的应用原理为：由原子、分子等构成的物质，在物质构成中这些元素按照一定的顺序排列，从而使得不同物质具有不同的分子与原子结构，这也使得物质的性质之间存在差异。在物质内部结构只能够，这些原子、分子处于高速运行的状态，其运动遵循一定的规律，运动产生的热量会产生辐射，人们也将这种现象称之为热辐射。实质上来说，红外测温就是对这些辐射出来的热量进行检测，在变电运行过程中，变电设备会发生热辐射，利用红外测温技术对其进行检测，判断设备温度是否正常，以此就能判断出设备运行状态。
红外测温技术主要将变电设备热辐射的热量进行收集，并通过探测器、信号处理设备等，将探测到的热量转换成电信号，测温工作人员就能够及时的掌握设备的稳定信息，判断设备运行情况，实现对运行设备故障实施监测的目的。
【塑 ： 曼Ｊ１兰： ！！ 耷

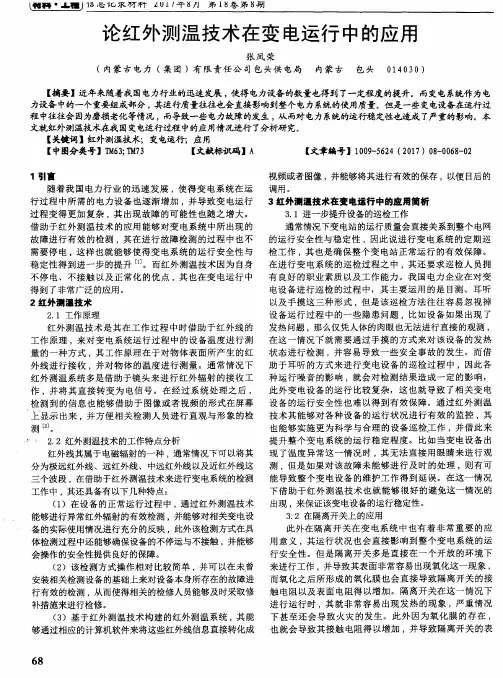

论红外测温技术在变电运行中的应用
张凤荣 （内蒙古电力（集团）有限责任公司包头供电局 内蒙古 包头０ １ ４ ０ ３ ０）
【摘要】近年来随着我国电力行业的迅速发展，使得电力设备的数量也得到了一定程度的提升。而变电系统作为电 力设备中的一个重要组成部分，其运行质量往往也会直接影响到整个电力系统的使用质量。但是一些变电设备在运行过 程中往往会因为磨损老化等情况，而导致一些电力故障的发生，从而对电力系统的运行稳定性也造成了严重的影响。本 文就红外测温技术在我国变电运行过程中的应用情况进行了分析研究。 【关键词】红外测温技术：变电运行：应用 【中图分类号】１Ｍ６３；１Ｍ７３ 【文献标识码】Ａ 【文章编号】１００９－５６２４（２Ｏ１７）０８－００６８－０２
１弓Ｉ直
随着我国电力行业的迅速发展，使得变电系统在运
行过程中所需的电力设备也逐渐增加，并导致变电运行
过程变得更加复杂，其出现故障的可能性也随之增大。
借助于红外测温技术的应用能够对变电系统中所出现的
故障进行有效的检测，其在进行故障检测的过程中也不
需要停电，这样也就能够使得变电系统的运行安全性与
稳定性得到进一步的提升 。而红外测温技术因为自身
不停电、不接触以及正常化的优点，其也在变电运行中
得到了非常广泛的应用。 ２红外测温技术
２．１工作原理
红外测温技术是其在工作过程中时借助于红外线的 工作原理，来对变电系统运行过程中的设备温度进行测
量的一种方式，其工作原理在于对物体表面所产生的红
外线进行接收，并对物体的温度进行测量。通常情况下 红外测温系统多是借助于镜头来进行红外辐射的接收工
作，并将其直接转变为电信号。在经过系统处理之后， 检测到的信息也能够借助于图像或者视频的形式在屏幕
上显示出来，并方便相关检测人员进行直观与形象的检
测 。
ｔ ２．２红外测温技术的工作特点分析 红外线其属于电磁辐射的一种，通常情况下可以将其
红外测温技术在变电运行中的应用分析
摘要 红外测温技术不仅简便而且快捷，在变电运行应用中越来越受到人们喜爱。本文将简单地介绍下红外测温技术的工作原理、技术特点，以及在变电运行的具体应用。
关键词 红外测温；变电运行；应用分析
1 红外测温简介
电子、分子、原子处于物体内部，它们无时无刻都在运动，没有停歇的时候，当它们运动方向向下跃迁时就能向外辐射能量，我们称这种能量为热辐射。在整个热辐射生产过程中一定要保证有热源维持温度，只有这样辐射才会连续不断的进行，否则就会停止。运行中的电气设备在电流、电压的作用下，每个部位的电阻都会不一样，在温度上也会有不同的差异。红外测温技术主要是通过采集热辐射源，然后经光电探测仪、红外探测器和信号处理电路，来完成信号转换。最后以获得设备温度的数据信息来判断设备的发热情况，从而达到实时监控运行中设备情况和发现设备故障及时处理的作用。
红外测温技术的特点与传统的测温仪有很多不同之处，比如：
1）红外测温技术不用接触、不会停运、不用取样、不会解体，还可以做到不断电工作，不会改变系统运行状态，便于能够时时监测到设备运行状态下的真实状态信息，操作的安全性更得到了保障。2）红外测温技术在扫描成像可以大面积进行快速扫描，显示的状态不仅快捷、灵敏而且更加形象生动、直观，此技术的检测效率非常高，劳动强度却是十分低。3）可以定性的反映设备是否存在故障问题，如有故障还能能定量地反映故障的严重程度。
2 红外测温技术的判断方法
2.1 相对温差判断法
对于因电流致热型的设备，当设备导流部分热态异常时要进行准确测温获取温度数值，按相关公式δ=[（T1-T2÷（T1-T0）]×100％计算出相对的温差值，并根据表1判断。公式中T1、T2、、T0分别指的是发热点的温度、正常相的温度、环境参照体的温度。
2.2 同类比较法
利用对应点温升值的差异，可以判断出同一型号的电压致热型设备的正常情况。电压致热型设备的缺陷可以用允许温升或同类允许温差的判断依据确定。当同类温度超过允许温升值的30％时，应定为重大缺陷。当三相电压不对称时应考虑工作电压的影响。
