滑升模板施工安全技术交底

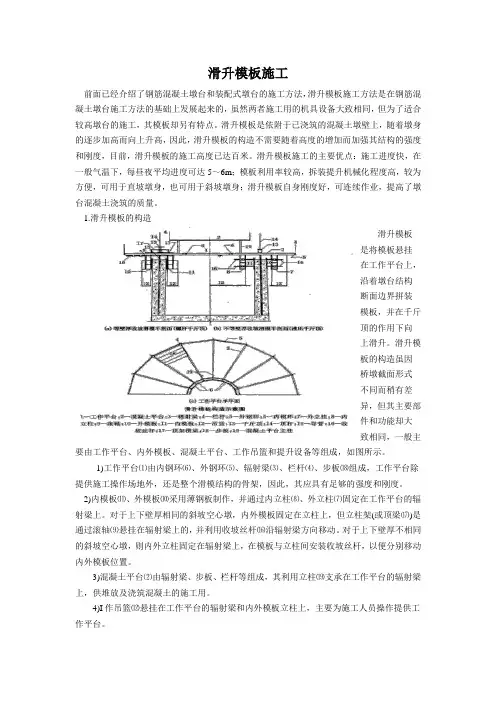

滑升模板施工

前面已经介绍了钢筋混凝土墩台和装配式墩台的施工方法，滑升模板施工方法是在钢筋混凝土墩台施工方法的基础上发展起来的，虽然两者施工用的机具设备大致相同，但为了适合较高墩台的施工，其模板却另有特点。滑升模板是依附于已浇筑的混凝土墩壁上，随着墩身的逐步加高而向上升高，因此，滑升模板的构造不需要随着高度的增加而加强其结构的强度和刚度，目前，滑升模板的施工高度已达百米。滑升模板施工的主要优点：施工进度快，在一般气温下，每昼夜平均进度可达5～6m；模板利用率较高，拆装提升机械化程度高，较为方便，可用于直坡墩身，也可用于斜坡墩身；滑升模板自身刚度好，可连续作业，提高了墩台混凝土浇筑的质量。

1.滑升模板的构造

滑升模板是将模板悬挂在工作平台上，沿着墩台结构断面边界拼装模板，并在千斤顶的作用下向上滑升。滑升模板的构造虽因桥墩截面形式不同而稍有差异，但其主要部件和功能却大致相同，一般主要由工作平台、内外模板、混凝土平台、工作吊篮和提升设备等组成，如图所示。

1)工作平台⑴由内钢环⑹、外钢环⑸、辐射梁⑶、栏杆⑷、步板⒅组成，工作平台除提供施工操作场地外，还是整个滑模结构的骨架，因此，其应具有足够的强度和刚度。

2)内模板⑾、外模板⑽采用薄钢板制作，并通过内立柱⑻、外立柱⑺固定在工作平台的辐射梁上。对于上下壁厚相同的斜坡空心墩，内外模板固定在立柱上，但立柱架(或顶梁⒄)是通过滚轴⑼悬挂在辐射梁上的，并利用收坡丝杆⒃沿辐射梁方向移动。对于上下壁厚不相同的斜坡空心墩，则内外立柱固定在辐射梁上，在模板与立柱间安装收坡丝杆，以便分别移动内外模板位置。

3)混凝土平台⑵由辐射梁、步板、栏杆等组成，其利用立柱⒆支承在工作平台的辐射梁上，供堆放及浇筑混凝土的施工用。

4)I作吊篮⑿悬挂在工作平台的辐射梁和内外模板立柱上，主要为施工人员操作提供工作平台。 5)提升设备由千斤顶⒀、顶杆⒁、顶杆导管⒂等组成，通过它顶升工作平台的辐射梁使整个滑模结构提升。

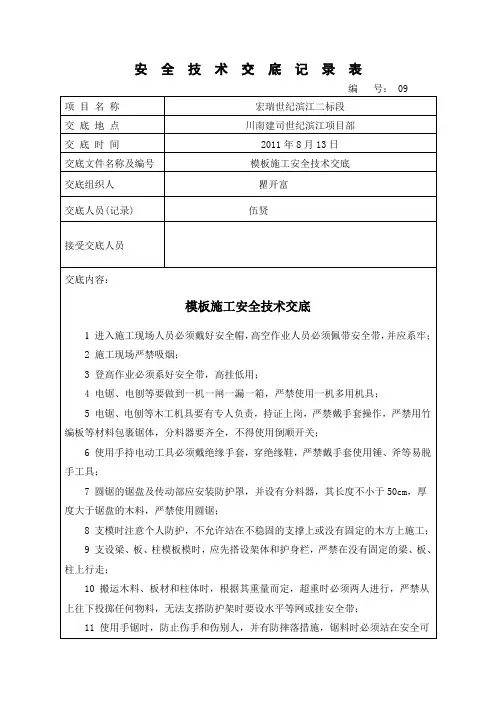

安 全 技 术 交 底 记 录 表

编 号： 09

项 目 名 称 宏瑞世纪滨江二标段

交 底 地 点 川南建司世纪滨江项目部

交 底 时 间 2011年8月13日

交底文件名称及编号 模板施工安全技术交底

交底组织人 瞿开富

交底人员(记录) 伍贤

接受交底人员

交底内容：

模板施工安全技术交底

1 进入施工现场人员必须戴好安全帽，高空作业人员必须佩带安全带，并应系牢；

2 施工现场严禁吸烟；

3 登高作业必须系好安全带，高挂低用；

4 电锯、电刨等要做到一机一闸一漏一箱，严禁使用一机多用机具；

5 电锯、电刨等木工机具要有专人负责，持证上岗，严禁戴手套操作，严禁用竹编板等材料包裹锯体，分料器要齐全，不得使用倒顺开关；

6 使用手持电动工具必须戴绝缘手套，穿绝缘鞋，严禁戴手套使用锤、斧等易脱手工具；

7 圆锯的锯盘及传动部应安装防护罩，并设有分料器，其长度不小于50cm，厚度大于锯盘的木料，严禁使用圆锯；

8 支模时注意个人防护，不允许站在不稳固的支撑上或没有固定的木方上施工；

9 支设梁、板、柱模板模时，应先搭设架体和护身栏，严禁在没有固定的梁、板、柱上行走；

10 搬运木料、板材和柱体时，根据其重量而定，超重时必须两人进行，严禁从上往下投掷任何物料，无法支搭防护架时要设水平等网或挂安全带；

11 使用手锯时，防止伤手和伤别人，并有防摔落措施，锯料时必须站在安全可

靠处；

12 工作台、机械的设置，应合理稳固，工作地点和通道应畅通，材料、半成品，堆放应成堆成垛，不影响交通；

13 操作木工机械不准戴手套，以防将手套卷进机械造成事故；

14 木模车间内的锯屑刨花应天天清理；在车间内禁止吸烟动火；

15 经医生检查认为不适宜高空作业的人员，不得进行高空作业；

16 工作前应先检查使用的工具是否牢固，板手等工具必须用绳链系挂在身上，钉子必须放在工具袋内，以免掉落伤人；工作时要思想集中，防止钉子扎脚和空中滑落；

安全技术交底表 编号 002

工程名称 新建铁路北京动车段 日期 2008.05.30

施工单位 中铁电气化局集团西安铁路工程有限公司 交底部位 新樊羊路中桥 工种 架子工、模板工

安全技术交底内容

一、脚手架施工安全措施

（1）、安全防护

①各种施工、操作人员须经过安全培训，不得无证上岗，各种自制设备、设施通过安全检验及性能检验合格后方可使用。

②现场照明设施齐全，配置合理，经常检修，保证正常的生产、生活。

③设立为确保工程安全施工所需的足够的标志、宣传画、标语、指示牌、警告牌、火警、匪警和急救电话提示牌等。

④施工现场至少配备一名专职安全员或安全工程师，负责建立并实施安全生产例会和安全技术交底制度。

⑤架子安装及模板施工人员必须佩戴安全帽、安全带系防滑鞋。

⑥配备装备良好的临时急救站和称职的医护人员。

⑦现场常备应急车辆，以利伤病人员迅速转移救治，与附近医院保持联系，出现问题及时处理。

（2）、脚手架、模板吊运注意事项

⑴吊装前，做好安全教育及安全技术交底工作，做好吊索、吊钩及起重机械的检查，发现问题及时解决；

⑵模板及脚手架吊运时，必须保证捆扎牢固，吊运前设专人检查；

⑶吊装作业区域内非操作人员严禁入内，吊物下方严禁站人，吊装时设专人指挥；

⑷吊车司机及指挥人员必须持证上岗，严禁顶岗和无证操作；

⑸施工人员应遵守安全技术操作规程，严禁违章作业和野蛮施工，严格执行“十不吊”原则；

灯具必须加网罩。

⑥人工调直钢筋前，应检查所有的工具，工作台要牢固，铁钻要平稳，铁锤的木柄要坚实牢固，铁锤不许有破头、缺口，因打击而起花的锤头要及时换掉。

⑦弯曲钢筋时，要紧握扳手，要站稳脚步，身体保持平衡，防止钢筋折断或松脱。

⑧人工断料，工具必须牢固，打锤和掌断料切具的操作人员要站成斜角，注意抡锤区域内的人和物体。

⑨拉直钢筋，卡头要卡牢，地锚要结实牢固，拉筋沿线2m区域内禁止行人。

⑹在六级及以上大风或大雨、大雪、大雾等恶劣天气时，应停止起重吊装作业，雨雪

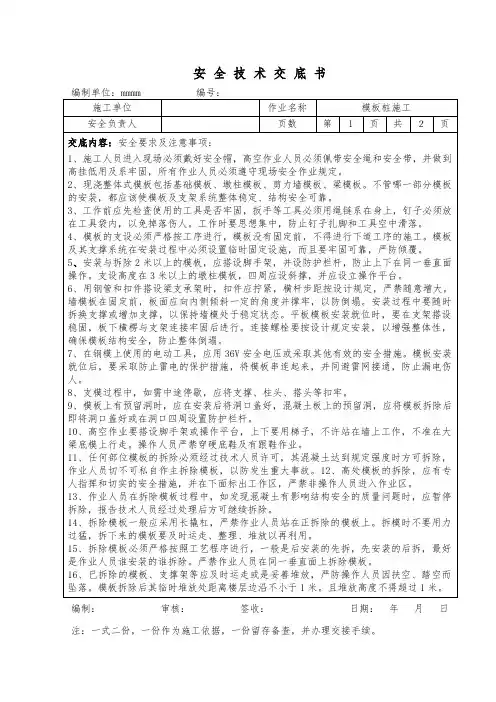

安 全 技 术 交 底 书

编制单位：mmmm 编号：

施工单位 作业名称 模板桩施工

安全负责人 页数 第 1 页 共 ２ 页

交底内容：安全要求及注意事项：

1、施工人员进入现场必须戴好安全帽，高空作业人员必须佩带安全绳和安全带，并做到高挂低用及系牢固，所有作业人员必须遵守现场安全作业规定。

2、现浇整体式模板包括基础模板、墩柱模板、剪力墙模板、梁模板。不管哪一部分模板的安装，都应该使模板及支架系统整体稳定、结构安全可靠。

3、工作前应先检查使用的工具是否牢固，扳手等工具必须用绳链系在身上，钉子必须放在工具袋内，以免掉落伤人。工作时要思想集中，防止钉子扎脚和工具空中滑落。

4、模板的支设必须严格按工序进行，模板没有固定前，不得进行下道工序的施工。模板及其支撑系统在安装过程中必须设置临时固定设施，而且要牢固可靠，严防倾覆。

5、安装与拆除2米以上的模板，应搭设脚手架，并设防护栏杆，防止上下在同一垂直面操作。支设高度在3米以上的墩柱模板，四周应设斜撑，并应设立操作平台。

6、用钢管和扣件搭设梁支承架时，扣件应拧紧，横杆步距按设计规定，严禁随意增大。墙模板在固定前，板面应向内侧倾斜一定的角度并撑牢，以防倒塌。安装过程中要随时拆换支撑或增加支撑，以保持墙模处于稳定状态。平板模板安装就位时，要在支架搭设稳固，板下横楞与支架连接牢固后进行。连接螺栓要按设计规定安装，以增强整体性，确保模板结构安全，防止整体倒塌。

7、在钢模上使用的电动工具，应用36V安全电压或采取其他有效的安全措施。模板安装就位后，要采取防止雷电的保护措施，将模板串连起来，并同避雷网接通，防止漏电伤人。

8、支模过程中，如需中途停歇，应将支撑、柱头、搭头等扣牢。

9、模板上有预留洞时，应在安装后将洞口盖好，混凝土板上的预留洞，应将模板拆除后即将洞口盖好或在洞口四周设置防护栏杆。

10、高空作业要搭设脚手架或操作平台，上下要用梯子，不许站在墙上工作，不准在大梁底模上行走。操作人员严禁穿硬底鞋及有跟鞋作业。
