CAD中的线型和线宽设置

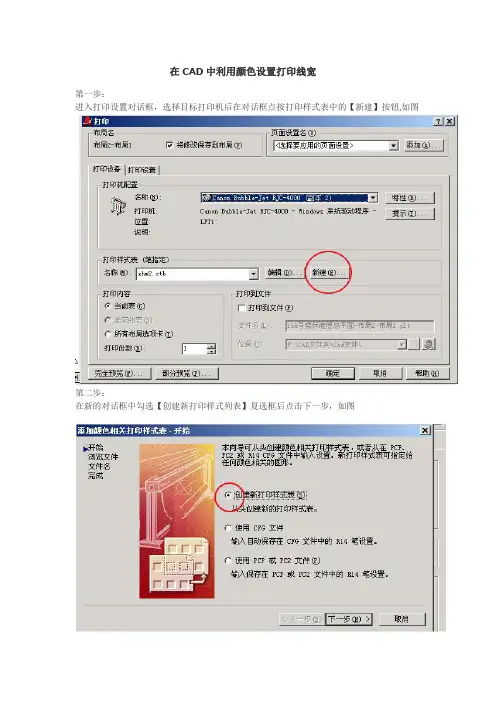

在CAD中利用颜色设置打印线宽

第一步：

进入打印设置对话框，选择目标打印机后在对话框点按打印样式表中的【新建】按钮,如图

第二步：

在新的对话框中勾选【创建新打印样式列表】复选框后点击下一步，如图

第三步：

在新对话框中的文件名文本框中输入自定义样式名称，如图

第四步：

在新的对话框中点按【打印样式表编辑器】按钮,如图

第五步：

打开【打印样式表编辑器】对话框，如图

第六步：

在对话框中选择颜色后设置相应的线宽，如果没有合适的线宽值，点按【编辑线宽】按钮进行设置，如图

第七步：

设置完所要颜色的线宽后点击【保存并关闭】按钮，如图

第八步：

在新的对话框中点击【完成】按钮，如图

第九步：

在要打印文件时打开打印对话框后，点击打印样式列表选项下的下拉箭头，选择自定义好的打印样式即可,如图

cad中怎么设置图形的线宽

我们经常会在CAD图形中设置线宽，那么大家知道cad中怎么设置图形的线宽吗?下面是店铺整理的cad中怎么设置图形的线宽的方法，希望能给大家解答。

cad中设置图形线宽的方法：

1、打开autocad 2012软件，如下图所示。

2、使用左侧的绘图软件在绘图区域内任意绘制一个矩形，如下图所示。

3、选定绘制的矩形，点击上方菜单栏里的线宽设置，选择合适的线宽，选择完毕后发现绘制的矩形线宽并未调整，如下图所示。

4、找到上方菜单栏里的【格式】菜单，点击弹出下拉菜单，在下拉菜单里可以看到【线宽】选项，如下图所示。

5、点击【线宽】选项，弹出线宽设置窗口，可以发现在线宽设置窗口里未勾选显示带宽，如下图所示。

6、勾选显示带宽，然后点击【确定】按钮，此时可以发现绘图图纸上的矩形线宽发生了调整，如下图所示。

7、勾选了显示线宽之后，在使用上方菜单栏里的线宽设置选项即可修改选定图形的线宽了，如下图所示。

cad中如何设置打印线宽

有时候我们想打印出来的线不一样宽就需要设置，下面是店铺带来关于cad中如何设置打印线宽的内容，希望可以让大家有所收获!

cad中设置打印线宽的方法一

1、打印选项里面勾上“打印对象线宽”

2、设置颜色对应线宽

3、设置线宽参数后保存该样式，退出。再选中该样式进行打印即可。

cad中设置打印线宽的方法二

打开CAD，也打开需要打印的图纸。

点击菜单栏——文件——打印

设置好哪个打印机，和需要打印的尺寸，检查打印比例是不是“布满图纸，打印偏移是不是“居中打印””。

点击右边的打印样式表，选择”monochrome.ctb"，然后会弹出“是否应用到所有图纸”，选是，不过，下次使用打印时，要看清楚需不需要规定各个线条的宽度。

然后点击需要修改线宽的颜色，修改完后，点击“保存并关闭”。和“确定”

回到打印的框，点击“应用到布局，然后点击”窗口“，回到CAD界面，选择要打印的图纸范围.回到打印的框，再点击"确定“。就可以了。

CAD中常用的属性和编辑快捷键命令有哪些

在CAD软件中，常用的属性和编辑快捷键命令对于提高绘图效率和准确性非常重要。本文将为您介绍一些常见的CAD属性和编辑命令，帮助您更好地利用CAD软件进行工作。

一、CAD属性命令

1. 图层属性（Layer Properties）：这个命令可以设置图层的名称、颜色、线型、线宽等属性。通过设置不同的图层属性，您可以更好地控制绘图的外观和布局。

2. 实体属性（Properties）：这个命令可以查看和修改已选实体的属性，如颜色、线型、线宽、填充等。您可以通过实体属性命令，对不同的实体进行个性化的设置。

3. 可编辑文本属性（Mtext Properties）：这个命令用于设置多行文本的属性，如字体、高度、对齐方式等。通过可编辑文本属性命令，您可以更好地控制多行文本的显示效果。

4. 标注样式属性（Dimension Style）：这个命令用于设置标注的样式，如箭头类型、文字样式、标尺样式等。通过标注样式属性命令，您可以根据需要调整标注的显示效果。

二、CAD编辑命令 1. 移动（Move）：这个命令可以将选中的实体从一个位置移动到另一个位置。您可以指定移动的距离和方向，也可以通过拖动鼠标来进行移动操作。

2. 复制（Copy）：这个命令可以复制选中的实体并粘贴到另一个位置。您可以指定复制的数量和间距，也可以通过拖动鼠标来进行复制操作。

3. 旋转（Rotate）：这个命令可以将选中的实体绕指定点或指定轴旋转一定角度。您可以通过输入角度或选择参考点来进行旋转操作。

4. 缩放（Scale）：这个命令可以按比例调整选中实体的大小。您可以指定缩放的比例因子或选择基准点进行缩放操作。

5. 镜像（Mirror）：这个命令可以以指定的轴线为镜像轴，将选中的实体进行镜像翻转。通过镜像命令，可以方便地创建对称图形。

6. 偏移（Offset）：这个命令可以在选中的实体周围创建一个与原实体等距离的平行实体。您可以指定偏移的距离和方向，也可以通过拖动鼠标来进行偏移操作。
