ABB变频器资料
及维护和保养
ABB变频器资料及维护和保养
由于变频器在调速和节能方面的显著优点，我们公司生产的产品上越来越多的使用变频器作变频调速。本文将对变频器的使用和保养做一些简要说明。
1、 1台变频器带多台电机时，怎么选定变频器容量？
原则上不建议用一台变频器带多台电机，若用1台变频器并联驱动多台电机，请使电机额定容量的总和在变频器的额定输出电流以下并保留10%余量。
2、
怎么解决高次谐波问题？
二极管整流电路会产生……5、7、13次……的高次谐波。将造成电流增大、功率因数下降等，这在小功率情况下不会对电路造成太大影响，一般不用采取特殊措施。当电机功率较大时可装上AC或DC电抗容（3%压降左右）。
3、
对于变频器输入侧变压器有什么要求？
当安装大容量机器时，请事先确认变压器阻抗值，变压器容量是否合适。另外，在下面3个情况下，请在变频器输入侧装上AC电抗器。特别是小容量变频器和大容量变频器安装在同一地方时要注意以下三点：
（1） 变压器容量超过500KVA时
（2） 变压器与变频器之间的距离小于10m时
（3） 输入电流值大于变频器额定输出电流值时 电网电感越小高次谐波电流就会越大，甚至可能会引起变频器整流桥损坏。
4、 怎么解决电压不平衡问题？
有时很小的电压不平衡会引起很严重的电流不平衡，甚至产生缺相。可造成整流桥损坏，电解电容损坏（由于脉动电流增大）。如果某一相的电流超过变频器的额定输出电流时，必须装上电抗器。在轻载时出现电流不平衡，不会损坏机器。
5、 对于输入电压波动有什么要求？
一般输入电压范围相当宽，故基本上能适应国内的任何地区。但在安装时一定要事先确认输入电压。
（1） 容许电压范围
低值：380V-15%=323V(负载过量时，电流增加)
高值：460V+10%=506V

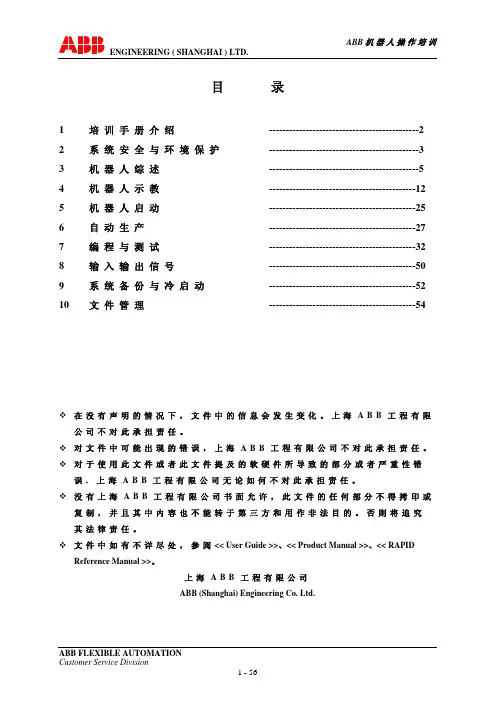

ABB机 器 人 操 作 培 训 ENGINEERING ( SHANGHAI ) LTD.
ABB FLEXIBLE AUTOMATION Customer Service Division 1 - 56
目 录
1 培训手册介绍 ---------------------------------------------2
2 系统安全与环境保护 ---------------------------------------------3
3 机器人综述 ---------------------------------------------5
4 机器人示教 --------------------------------------------12
5 机器人启动 --------------------------------------------25
6 自动生产 --------------------------------------------27
7 编程与测试 --------------------------------------------32
8 输入输出信号 --------------------------------------------50
9 系统备份与冷启动 --------------------------------------------52
10 文件管理 --------------------------------------------54
在没有声明的情况下，文件中的信息会发生变化。上海ABB工程有限公司不对此承担责任。 对文件中可能出现的错误，上海ABB工程有限公司不对此承担责任。 对于使用此文件或者此文件提及的软硬件所导致的部分或者严重性错误, 上海ABB工程有限公司无论如何不对此承担责任。 没有上海ABB工程有限公司书面允许，此文件的任何部分不得拷印或复制，并且其中内容也不能转于第三方和用作非法目的。否则将追究其法律责任。 文件中如有不详尽处，参阅<< User Guide >>、<< Product Manual >>、<< RAPID Reference Manual >>。 上海ABB工程有限公司 ABB (Shanghai) Engineering Co. Ltd. ABB机 器 人 操 作 培 训 ENGINEERING ( SHANGHAI ) LTD.
ABB变频器的常见故障及维修对策AB，是一个在欧洲乃至全世界都享有盛誉的品牌，高低压变频器，高低压电器，变压器，电机，发电设备等等都是它的成熟产品，在电厂，化工，造纸，冶金等各行各业更是被广泛应用。应该说ABB的产品在国内还是得到了广大用户的一致认可。 ABB变频器以其稳定的性能，丰富的选件扩展功能，可灵活应用的编程环境，良好的力矩特性，以及可供不同场合使用的多种系列，在变频器市场占据着重要的地位。ABB变频器在中国的市场业绩，大家有目共睹。ABB变频器以其强大的品牌效应，和较高的社会认知度，在中国变频器市场位居前列。 ABB变频器进入中国的市场也并不太长，也经历了一段被广大客户从陌生－认知－接受的过程，但其发展却是非常迅猛的。早期我们能看到的ABB变频器主要有小功率的ACS30
1.
变频器驱动电路常见问题及解决方案 1 引言 近十多年来，随着电力电子技术、微电子技术及现代控制理论向交流电气传动领域的渗透，变频交流调速已逐渐取代了过去的滑差调速、变极调速、直流调速等调速系统。几乎可以说，有交流电动机的地方就有变频器的使用。其最主要的特点是具有高效率的驱动性能及良好的控制特性。 现在通用型的变频器一般包括以下几个部分:整流桥、逆变桥、中间直流电路、预充电电路、控制电路、驱动电路等。一台变频器的好坏，驱动电路起着至关重要的作用，现就来谈谈驱动电路常见的问题以及解决的办法。 驱动电路只是一个统称，随着技术的不断发展，驱动电路本身也经历了从插脚式元的驱动电路到光耦驱动电路，再到厚膜驱动电路，以及比较新的集成驱动电路，现在前面提到的后三种驱动电路在维修中还是经常能遇到的。 2 几种驱动电路的维修方法 (1) 驱动电路损坏的原因及检查 造成驱动损坏的原因有各种各样的，一般来说出现的问题也无非是U，V，W三相无输出，或者输出不平衡，再或者输出平衡但是在低频的时候抖动，还有启动报警等等。当一台变频器大电容后的快熔开路，或者是IGBT逆变模块损坏的情况下，驱动电路基本都不可能完好无损，切不可换上好的快熔或者IGBT逆变模块，这样很容易造成刚换上的好的器件再次损坏。这个时候应该着重检查下驱动电路上是否有打火的印记，这里可以先将IGBT逆变模块的驱动脚连线拔掉，用万用表电阻挡测量六路驱动电路是否阻值都相同(但是极个别的变频器驱动电路不是六路阻值都相同的:如三菱、富士等变频器)，如果六路阻值都基本相同还不能完全证明驱动电路是完好的，接着需要使用电子示波器测量六路驱动电路上电压是否相同，当给定一个启动信号时六路驱动电路的波形是否一致;如果手里没有电子示波器的话，也可以尝试使用数字式电子万用表来测量驱动电路六路的直流电压，一般来说，未启动时的每路驱动电路上的直流电压约为10V左右，启动后的直流电压约为2-3V，如果测量结果一切正常的话，基本可以判断此变频器的驱动电路是好的。接着就将IGBT逆变模块连接到驱动电路上，但是记住在没有100%把握的情况最稳妥的方法还是将IGBT逆变模块的P从直流母线上断开，中间接一组串联的灯泡或者一个功率大一点的电阻，这样能在电路出现大电流的情况下，保护IGBT逆变模块不被大电容的放电电流烧坏，下面就讲几个在维修变频器时和驱动电路有关的实例: (2) 安川616G5，3.7kW的变频器 安川616G5，3.7kW的变频器，故障现象为三相输出正常，但在低速时电动机抖动，无法进行正常运行。首先估计多数为变频器驱动电路损坏，正确的解决办法应该是确定故障现象后将变频器打开，将IGBT逆变模块从印刷电路板上卸下，使用电子示波器观察六路驱动电路打开时的波形是否一致，找出不一致的那一路驱动电路，更换该驱动电路上的光耦，一般为PC923或者PC929，若变频器使用年数超过3年，推荐将驱动电路的电解电容全部更换，然后再用示波器观察，待六路波形一致后，装上IGBT逆变模块，进行负载实验，抖动现象消除。 (3)
ABB变频器维护与保养资料
发布时间：2009-12-30 作者： 过程控制服务网
ABB变频器维护与保养资料
由于变频器在调速和节能方面的显著优点，我们公司生产的产品上越来越多的使用变频器作变频调速。本文将对变频器的使用和保养做一些简要说明。
1、 1台变频器带多台电机时，怎么选定变频器容量？
原则上不建议用一台变频器带多台电机，若用1台变频器并联驱动多台电机，请使电机额定容量的总和在变频器的额定输出电流以下并保留10%余量。
2、 怎么解决高次谐波问题？
二极管整流电路会产生……5、7、13次……的高次谐波。将造成电流增大、功率因数下降等，这在小功率情况下不会对电路造成太大影响，一般不用采取特殊措施。当电机功率较大时可装上AC或DC电抗容（3%压降左右）。
3、 对于变频器输入侧变压器有什么要求？
当安装大容量机器时，请事先确认变压器阻抗值，变压器容量是否合适。另外，在下面3个情况下，请在变频器输入侧装上AC电抗器。特别是小容量变频器和大容量变频器安装在同一地方时要注意以下三点：
（1） 变压器容量超过500KVA时
（2） 变压器与变频器之间的距离小于10m时
（3） 输入电流值大于变频器额定输出电流值时
电网电感越小高次谐波电流就会越大，甚至可能会引起变频器整流桥损坏。
4、 怎么解决电压不平衡问题？
有时很小的电压不平衡会引起很严重的电流不平衡，甚至产生缺相。可造成整流桥损坏，电解电容损坏（由于脉动电流增大）。如果某一相的电流超过变频器的额定输出电流时，必须装上电抗器。在轻载时出现电流不平衡，不会损坏机器。
5、 对于输入电压波动有什么要求？
一般输入电压范围相当宽，故基本上能适应国内的任何地区。但在安装时一定要事先确认输入电压。
（1） 容许电压范围
低值：380V-15%=323V(负载过量时，电流增加)
高值：460V+10%=506V
受接触器和风扇的制约（1805kw以上）小于15kw的DC励磁。
