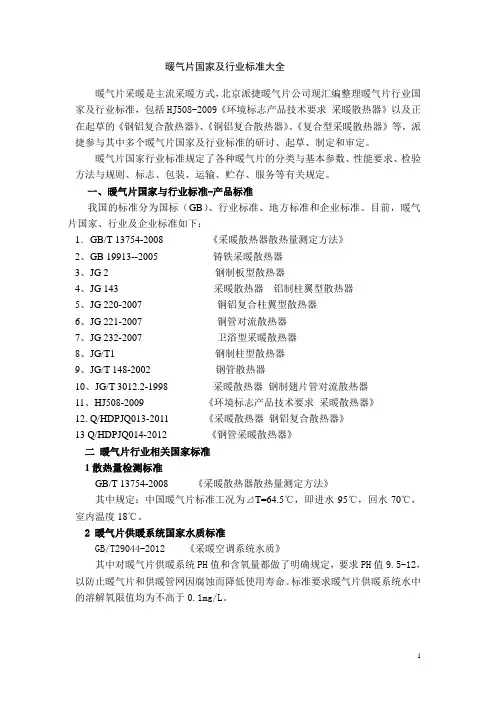

采暖散热器国家及行业标准汇编
- 格式：doc
- 大小：204.50 KB
- 文档页数：5
1 采暖散热器国家及行业标准
采暖散热器国家行业标准规定了各种采暖散热器的分类与基本参数、性能要求、检验方法与规则、标志、包装、运输、贮存、服务等有关规定。
一、采暖散热器国家与行业标准-产品标准
我国的标准分为国标（GB）、行业标准、地方标准和企业标准。目前，采暖散热器国家、行业及企业标准如下：
1．GB/T 13754-2008 《采暖散热器散热量测定方法》
2、GB 19913--2005 铸铁采暖散热器
3、JG 2 钢制板型散热器
4、JG 143 采暖散热器 铝制柱翼型散热器
5、JG 220-2007 铜铝复合柱翼型散热器
6、JG 221-2007 铜管对流散热器
7、JG 232-2007 卫浴型采暖散热器
8、JG/T1 钢制柱型散热器
9、JG/T 148-2002 钢管散热器
10、JG/T 3012.2-1998 采暖散热器 钢制翅片管对流散热器
11、HJ508-2009 《环境标志产品技术要求 采暖散热器》
12. Q/HDPJQ013-2011 《采暖散热器 钢铝复合散热器》
13 Q/HDPJQ014-2012 《钢管采暖散热器》
二 采暖散热器行业相关国家标准
1散热量检测标准
GB/T 13754-2008 《采暖散热器散热量测定方法》
其中规定：中国采暖散热器标准工况为⊿T=64.5℃，即进水95℃，回水70℃，室内温度18℃。
2 采暖散热器供暖系统国家水质标准
GB/T29044-2012 《采暖空调系统水质》
其中对采暖散热器供暖系统PH值和含氧量都做了明确规定，要求PH值9.5-12，以防止采暖散热器和供暖管网因腐蚀而降低使用寿命。标准要求采暖散热器供暖系统水中的溶解氧限值均为不高于0.1mg/L。
2
3采暖散热器设计标准
1）GB50736- 2012 《民用建筑供暖通风与空气调节设计规范》
其中关于关于采暖采暖散热器的的一般规定
■ 累年日平均温度稳定低于或等于50C的日数大于或等于90天的地区，宜采用集中采暖。（注：主要是指我国秦岭----淮河一线以北地区）
■ 符合下列条件之一的地区，其幼儿园、养老院、中小学校、医疗机构等建筑宜采用集中采暖。
累年日平均温度稳定低于或等于50C的日数为60-89天；
累年日平均温度稳定低于或等50C的日数不足60天，但累年日平均温度稳定低于或等于80C的日数大于或等于75天。
■ 选择采暖散热器时，应符合下列规定：
---- 采暖散热器的工作压力，应满足系统的工作压力，并符合国家现行有关产品标准的规定； 3 ----民用建筑宜采用外形美观、易于清扫的采暖散热器；
---- 放散粉尘或防尘要求较高的工业建筑，应采用易于清扫的采暖散热器；
----具有腐蚀性气体的工业建筑或相对湿度较大的房间，应采用耐腐蚀的采暖散热器；
----采用采暖散热器时，应采用闭式系统，并满足产品对水质的要求，在非采暖季节采暖系统应充水保养；蒸汽采暖系统不应采用钢制柱型、板型和扁管等采暖散热器；
----采用铝制采暖散热器时，应选用内防腐型铝制采暖散热器，并满足产品对水质的要求；
---- 安装热量表和恒温阀的热水采暖系统不宜采用水流通道内含有粘砂的铸铁等采暖散热器。
■ 幼儿园的采暖散热器必须暗装或加防护罩。
2）JGJ 26-2010《严寒和寒冷地区居住建筑节能设计标准》
3）《供热计量技术规程》JGJ173-2009第7.2.3条规定，散热器不宜安装暖气罩。
4）《公共建筑节能设计标准》GB50189-2005第5.2.4条规定，散热器宜明装，散热器外表面应刷非金属涂料。
5）《住宅设计规范》GB50096-1999 规定住宅用散热器，应采用体型紧凑、便于清扫、使用寿命不低于钢管的型式，铸铁散热器完全满足这一要求。
4 采暖散热器节能验收规范
GB 50411 《建筑节能工程施工质量验收规范---采暖节能工程》
国家标准《建筑节能施工质量验收规范》GB50411修订稿
供暖节能工程采用的散热器和保温材料等进场时，应对其下列性能进行复验，且复验应为见证取样送检：散热器的单位散热量、金属热强度；
检验方法：核查复验报告。
检查数量：同一厂家、同材质、同规格的散热器，其数量在500组及以下时，各抽检2组；其数量在500组以上时，各抽检3组。由同一施工单位施工的同一建设单位的多个单位工程（群体建筑），当使用同一生产厂家、同材质、同规格的散热器时，合并计算按每5万m2建筑各抽检3组；不足5万m2时，各抽检3组。
8.3 辅助设备及散热器安装
主 控 项 目
8.3.1 散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。试验压力
如设计无要求时应为工作压力的
散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。试验压力
如设计无要求时应为工作压力的 1.5 倍，但不小于 0.6MPa 。 4 检验方法: 试验时间为 2 ～3min ，压力不降且不渗不漏。
8.3.2 水泵、水箱、热交换器等辅助设备安装的质量检验与验收应按本规范第
4.4
节和第 13.6 节的相关规定执行。
一 般 项 目
8.3.3 散热器组对应平直紧密，组对后的平直度应符合表 8.3.3 规定。
表 8.3.3 组对后的散热器平直度允许偏差
项次 散热器类型 片 数 允许偏差(mm)
2～4 4
1 长 翼 型
5～7 6
3～15 4
2
铸铁片式
钢制片式 16～25 6
检验方法:拉线和尺量
8.3.4 组对散热器的垫片应符合下列规定:
1 组对散热器垫片应使用成品，组对后垫片外露不应大于 1mm。
2 散热器垫片材质当设计无要求时，应采用耐热橡胶。
第 37 页
检验方法:观察和尺量检查。
8.3.5 散热器支架、托架安装，位置应准确，埋设牢固。散热器支架、托架数量，
应符合设计或产品说明书要求。如设计未注时，则应符合表 8.3.5 的规定。
表 8.3.5 散热器支架、托架数量
项次 散热器型式 安装方式 每组片数
上部托钩
或卡架数
下部托钩
或卡架数
合计
2～4 1 2 3
5 2 2 4
6 2 3 5
1 长翼型 挂墙
7 2 4 6
3～8 1 2 3
9～12 1 3 4
13～16 2 4 6
17～20 2 5 7
2
柱型
柱翼型
挂墙 5 21～25 2 6 8
3～8 1 — 1
8～12 1 — 1
13～16 2 — 2
17～20 2 — 2
3
柱型
柱翼型
带足落地
21～25 2 — 2
检验方法:现场清点检查
8.3.6 散热器背面与装饰后的墙内表面安装距离，应符合设计或产品说明书要求。
如设计未注明，应为 30mm。
检验方法:尺量检查。
8.3.7 散热器安装允许偏差应符合表 8.3.7 的规定。
表 8.3.7 散热器安装允许偏差和检验方法
项次 项 目 允许偏差(mm) 检验方法
1 散热器背面与墙内表面距离 3
2 与窗中心线或设计定位尺寸 20
尺 量
3 散热器垂直度 3 吊线和尺量
8.3.8 铸铁或钢制散热器表面的防腐及面漆应附着良好，色泽均匀，无脱落、起泡、
流淌和漏涂缺陷。
检验方法:现场观察
